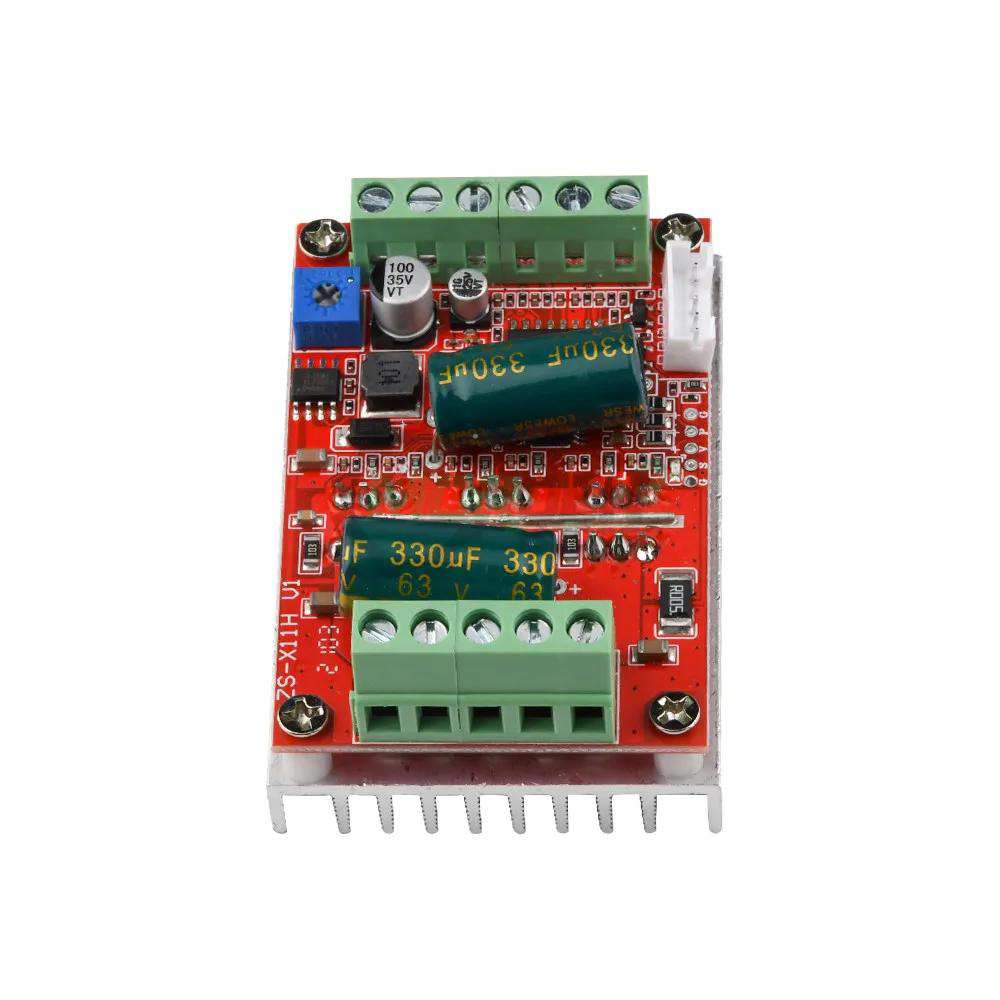

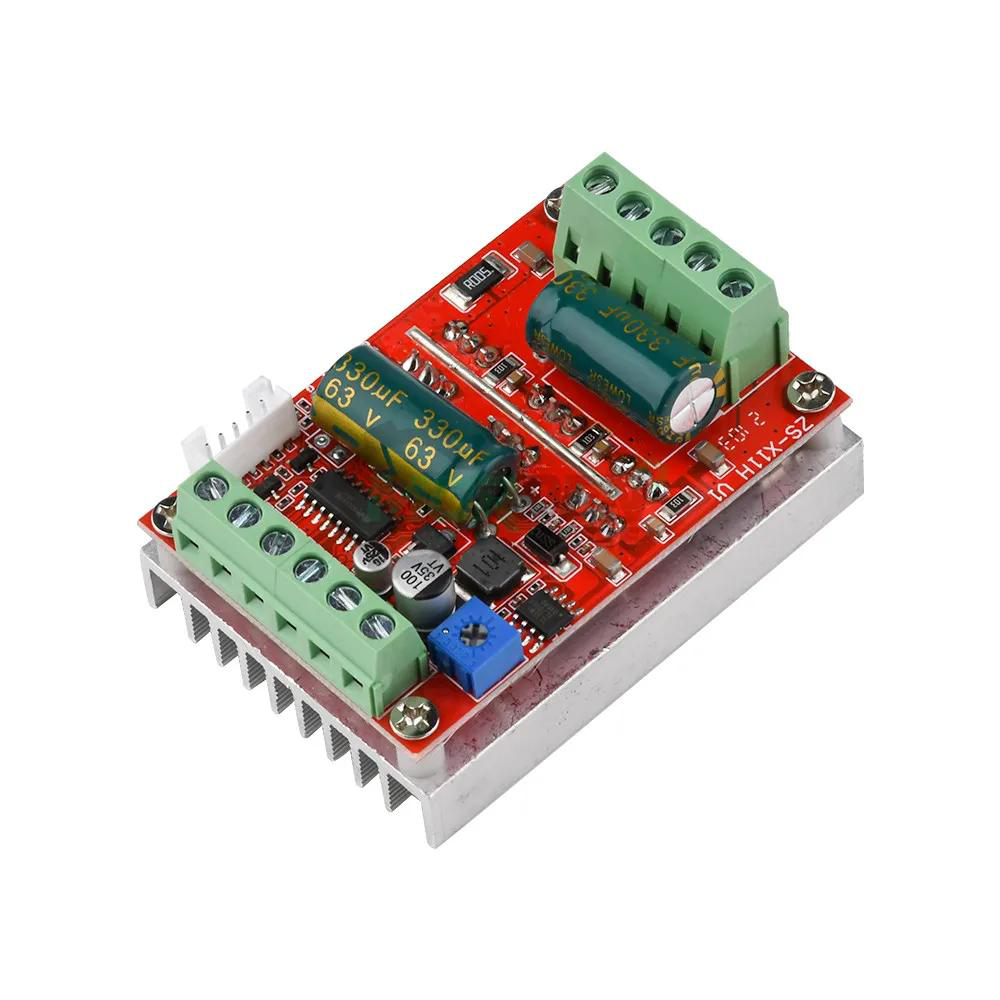

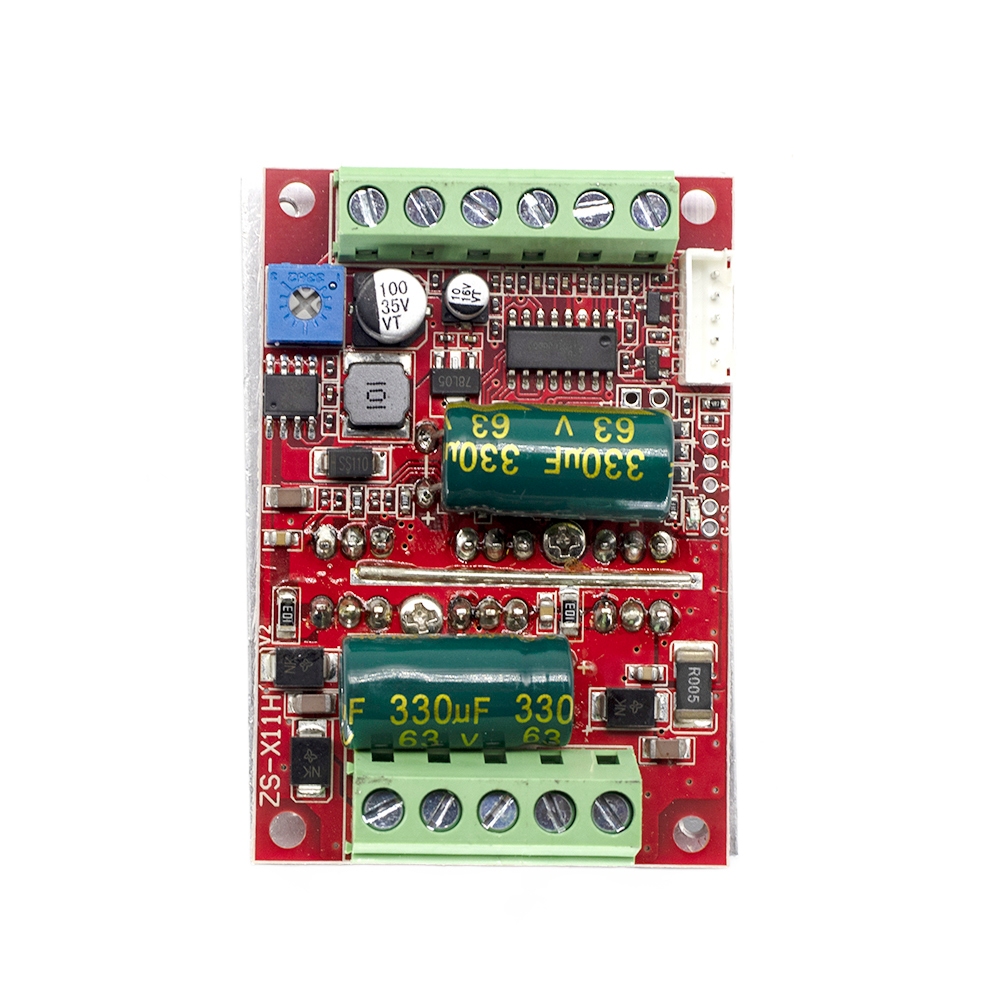

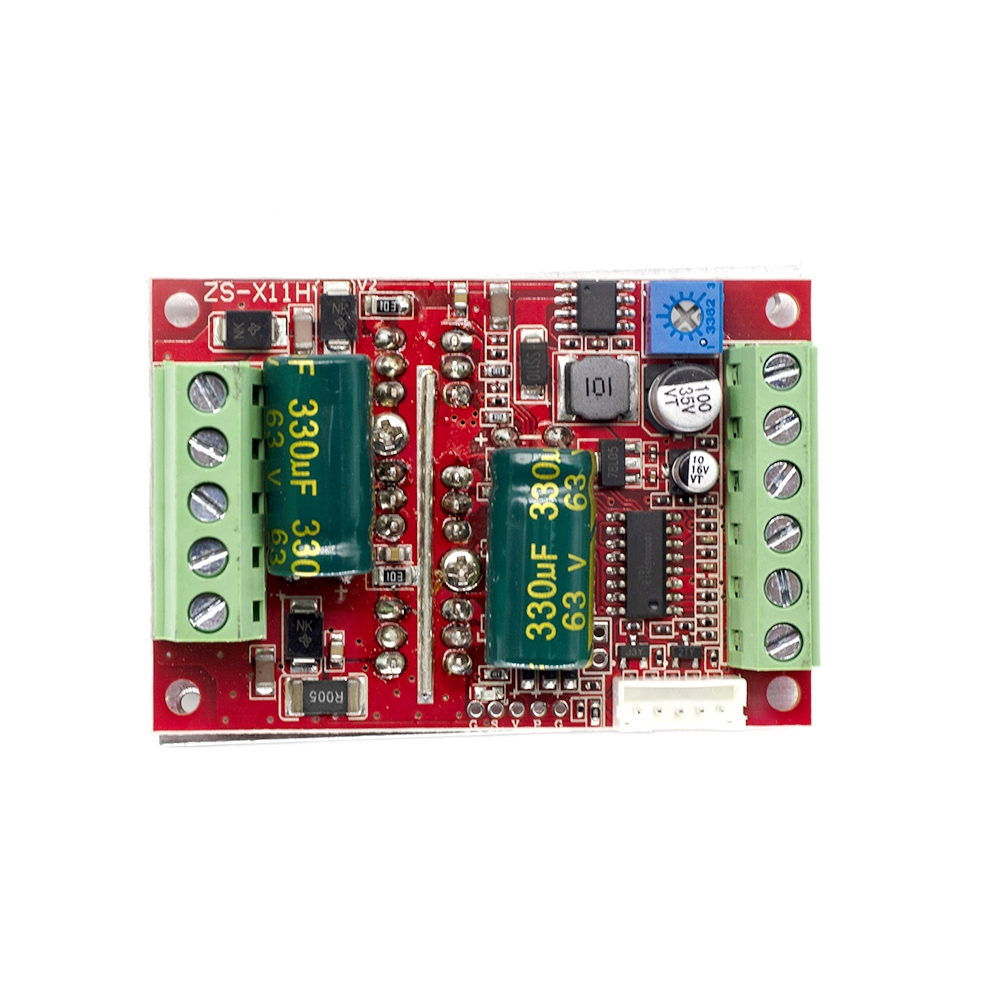

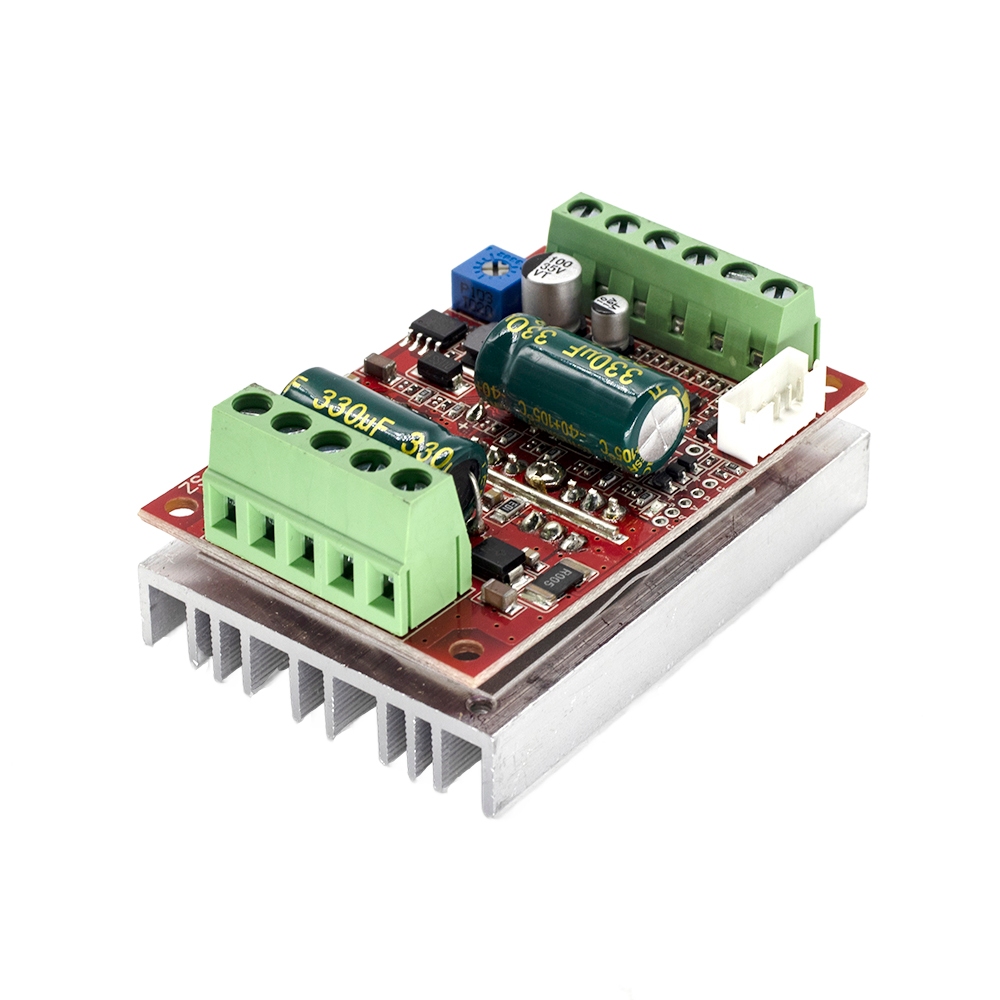

Dc 6-60V 400W BLDC สามเฟส DC Brushless มอเตอร์ Controller PWM Hall มอเตอร์ควบคุมไดร์เวอร์ 12V 24V 48V

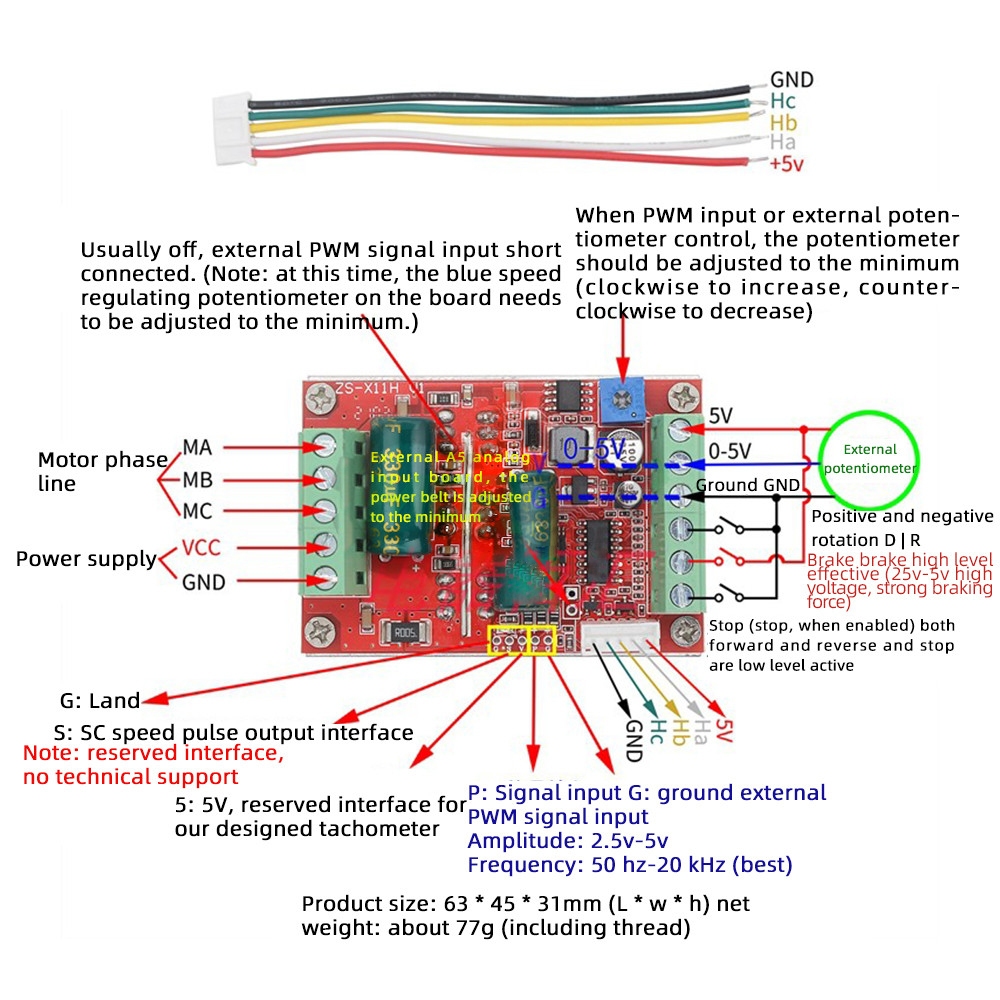

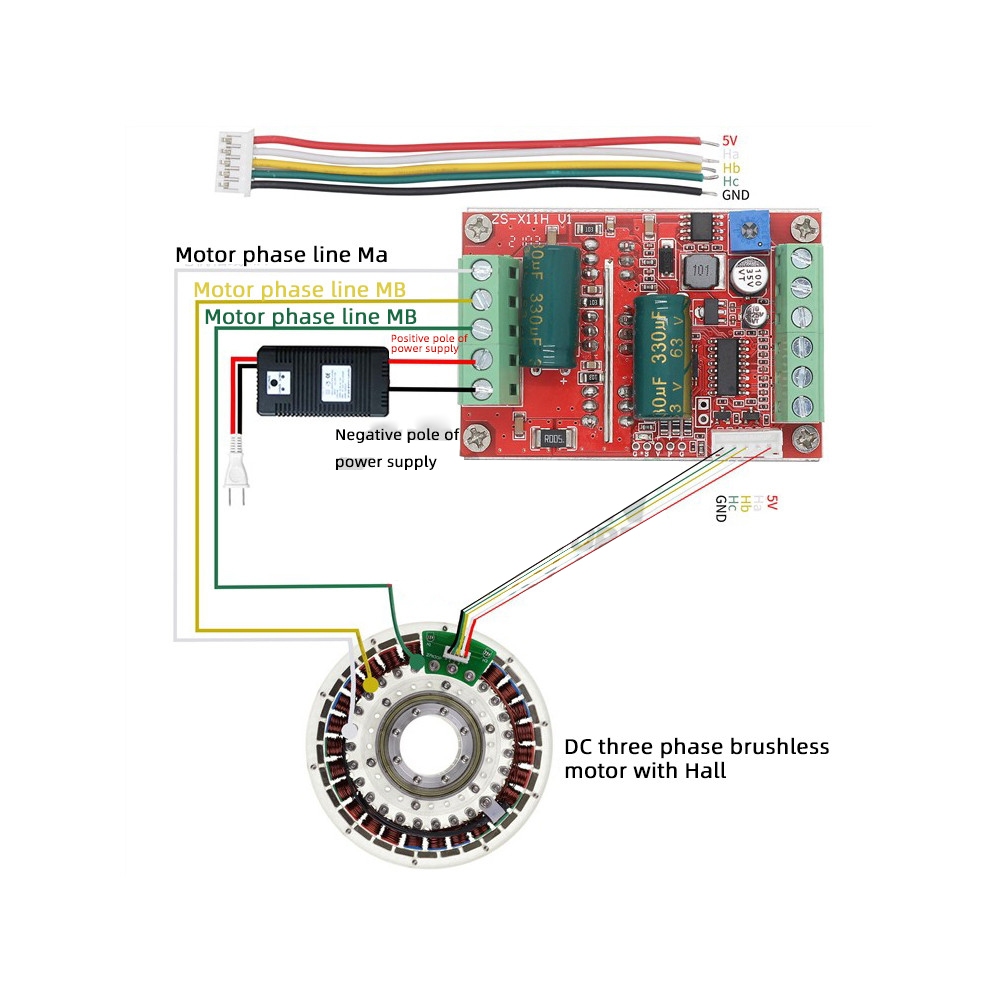

คุณสมบัติ: 1.มอเตอร์เชื่อมต่อสายเฟส MA MB MC เฟสไลน์มอเตอร์เชื่อมต่อเอาต์พุต 2. เมนบอร์ด 5V GND มาพร้อมกับแหล่งจ่ายไฟ 5V (กระแสไม่เกิน 30MA) 3.แหล่งจ่ายไฟหลักของมอเตอร์ VCC GND (แหล่งจ่ายไฟ DC ภายนอก) 4.เอาต์พุตสัญญาณพัลส์ความเร็ว SC ความเร็ว SC เอาต์พุตสัญญาณพัลส์ อินเทอร์เฟซการควบคุมถอยหลังบวกและลบ 5 ชิ้น (ยังสามารถเชื่อมต่อกับสวิตช์ภายนอกได้) 6.อินพุตสัญญาณควบคุมความเร็ว VR (ออนบอร์ดที่มีการควบคุมความเร็วโพเทนชิออมิเตอร์สามารถเชื่อมต่อกับวงจรหน้าที่ PWM จำลอง 0-5V เพื่อรองรับการควบคุมความเร็วสัญญาณเข้าคู่) 7.กำลังไฟเข้าของห้องโถง Ha Hb Hc + 5V GND Hall โดยทั่วไปกับมอเตอร์ของ Hall มีห้าสายที่สอดคล้องกัน กระบวนการแพทช์เต็มรูปแบบประสิทธิภาพที่มั่นคงด้วยฟังก์ชันบวก / ย้อนกลับ เคล็ดลับ: หลังจากได้รับสินค้าโดยทั่วไปแล้วจะมีสายไฟ 5 เส้นบนมอเตอร์ไร้แปรงถ่าน สองในนั้นคือสายไฟของห้องโถง สายสัญญาณทั้งสามห้องโถงจะต้องมีความแตกต่าง โดยเฉพาะอย่างยิ่งสายไฟจะต้องไม่เข้าใจผิด ลำดับบนคณะกรรมการจะต้องตรงกับลำดับของเส้นสามเฟสบนบอร์ดขับขี่ของมอเตอร์ให้ทำงานอย่างถูกต้อง หากคุณไม่ทราบคำจำกัดความของสายห้องโถงคุณสามารถแก้จุดบกพร่องแรงดันไฟฟ้าและกระแสไฟฟ้าต่ำได้ที่เปิดเครื่องครั้งแรก เปลี่ยนลำดับของสายห้องโถงจนกระทั่งการทำงานปกติอย่าใช้กระแสไฟฟ้าขนาดใหญ่การดีบักแรงดันไฟฟ้าสูงหากสายห้องโถงไม่ได้เชื่อมต่อตามลำดับเครื่องทดสอบแรงดันไฟฟ้าสูงและกระแสไฟฟ้าสูงก็มี ความเสี่ยงที่จะได้รับความเสียหายต่อหลอด MOS หากสายสัญญาณสามเส้นของห้องโถงมอเตอร์จะทำงานได้อย่างราบรื่นและราบรื่น การสตาร์ทความเร็วต่ำมีความเสถียรและแรงบิดมีขนาดใหญ่ หากไม่ได้เชื่อมต่อสายสัญญาณทั้งสามสายมีลักษณะดังต่อไปนี้: 1 มอเตอร์ไม่สามารถสตาร์ทได้ตามปกติหรือสตาร์ทเครื่องได้ยาก (บางครั้งจำเป็นต้องหมุนมอเตอร์ด้วยตนเองเพื่อสตาร์ท) มอเตอร์เริ่มสั่นโดยไม่มีไฟ ข้อกำหนดเมนบอร์ดของเมนบอร์ด: ชื่อสินค้า: 450W Brushless Hall DC Motor Driver หมายเลขรุ่น: ZS-X11D1 แรงดันไฟฟ้าที่ใช้งาน: 9-60V กระแสสูงสุด: พิกัด 16A สูงสุด 20A กำลังไฟสูงสุด: 450W การป้องกันกระแสเกิน: ใช่ ขนาดสินค้า: ยาว 63 มม. * กว้าง 45 มม. * สูง 28 มม. ขนาดสินค้า: ยาว 63 มม. * กว้าง 45 มม. * สูง 28 มม น้ำหนัก: ประมาณ 93g. ข้อควรระวัง: 1. วงจรจ่ายไฟบนบอร์ดหลักไม่มีฟิวส์และการเพิ่มตัวเองในตัวจะทำให้ชิปเสียหายถาวรบนบอร์ด (ไม่อนุญาตให้ใช้แม้แต่ 2 วินาที) 2. ในระหว่างการทำงานปกติมีการสุ่มตัวอย่างการป้องกันกระแสเกินที่เอาต์พุตมอเตอร์ เนื่องจากกำลังโมดูลและกระแสไฟฟ้ามีขนาดใหญ่มากโปรดอย่าลัดวงจรเมื่อโมดูลไม่ทำงานตามปกติ เมื่อไฟฟ้าลัดวงจรมีความเป็นไปได้ที่จะลุกไหม้สายเครื่องทดสอบสายไฟเครื่องแรกโปรดใช้การทดสอบกระแสไฟฟ้าขนาดเล็กและแรงดันไฟฟ้าต่ำหลังจากนั้นตกลงจากนั้นส่งกระแสไฟฟ้าสูงและแรงดันไฟฟ้าสูงเนื่องจากเป็นบอร์ดเปล่า โมดูลขายโมดูลขายดีให้ความสนใจกับฉนวนสายไฟแรงดันไฟฟ้าแรงไม่อนุญาตให้สัมผัสชิ้นส่วนบอร์ด 3. อย่าเชื่อมต่อมอเตอร์ที่ไม่สอดคล้องกับแรงดันไฟฟ้าและกระแสของโมดูลไดรฟ์อย่างเห็นได้ชัดหรืออยู่ห่างจากมอเตอร์เพื่อหลีกเลี่ยงความเสียหายที่อธิบายไม่ได้
