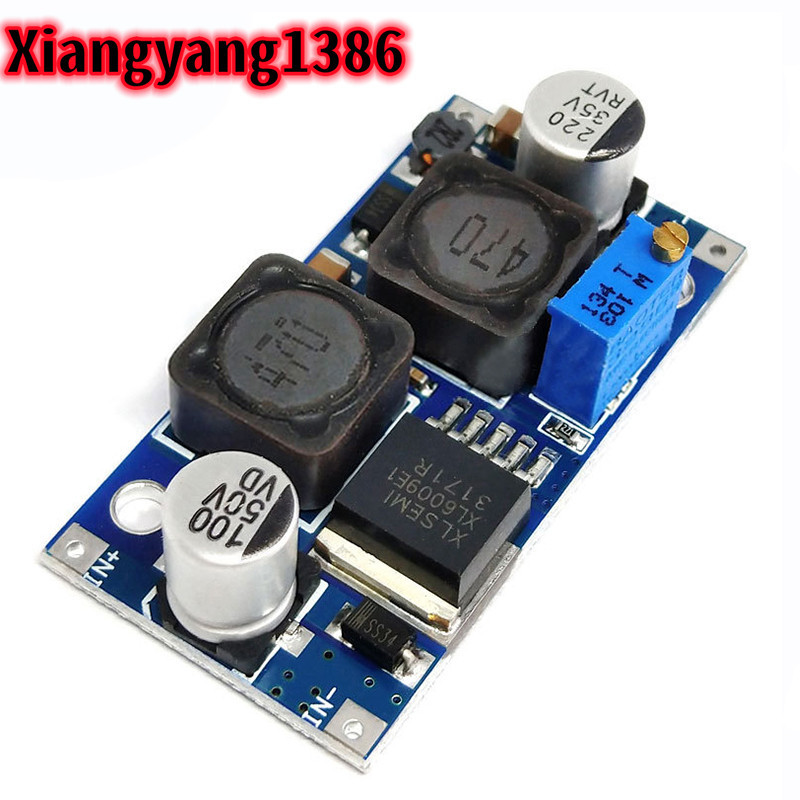

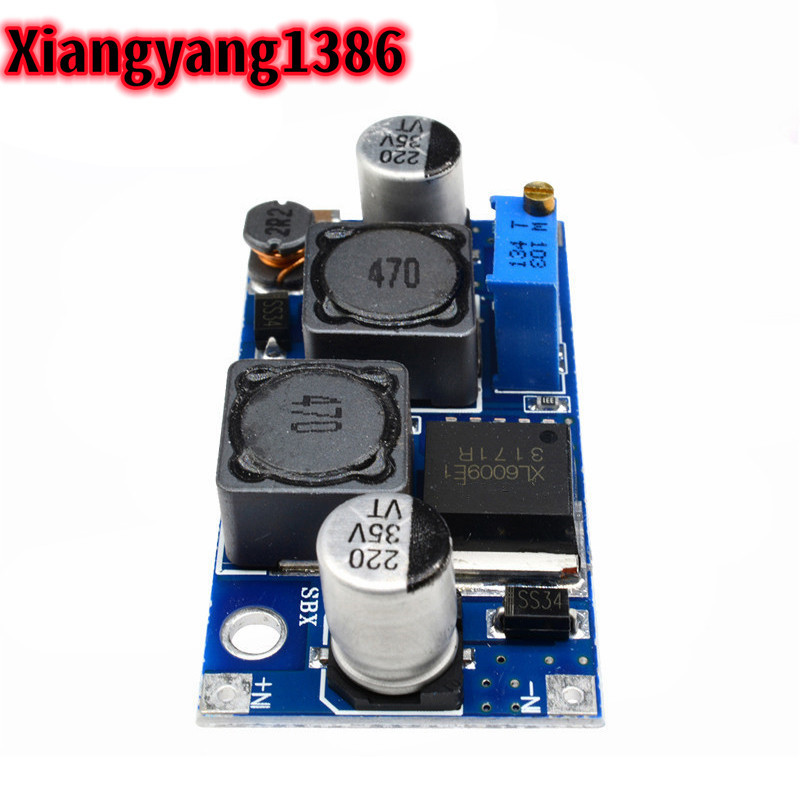

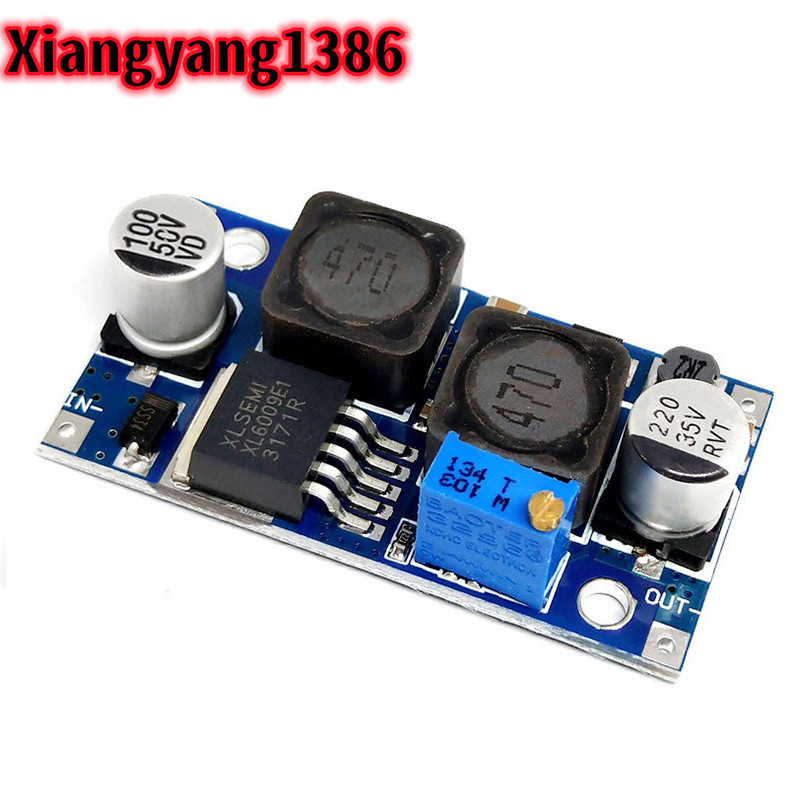

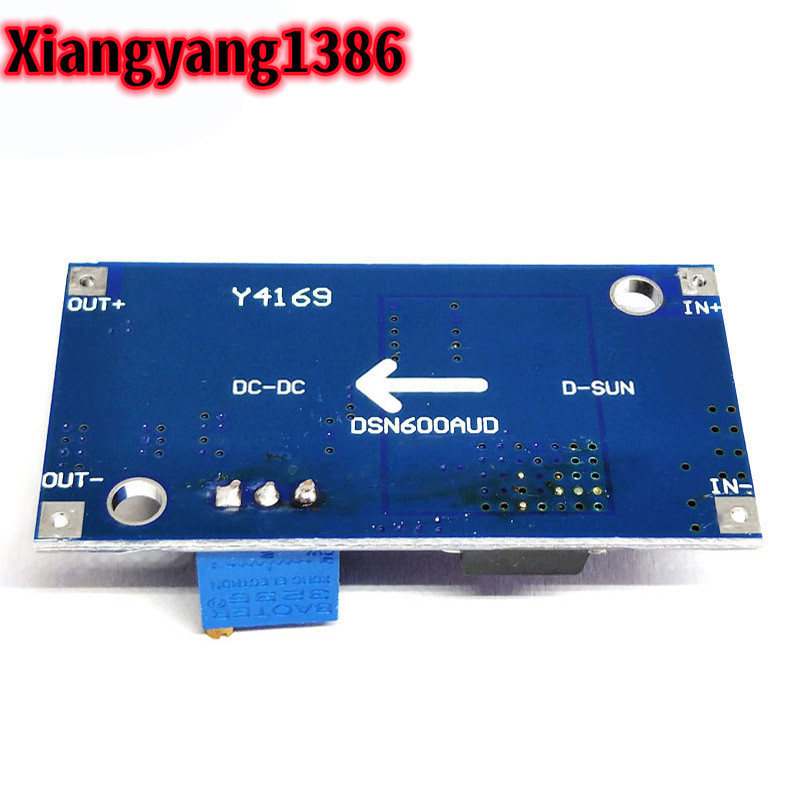

Boost Buck DC-DC ปรับ step up down Converter XL6009 โมดูลแรงดันไฟฟ ้ าพลังงานแสงอาทิตย ์

คำอธิบายโมดูล: เมื่อสตาร์ทรถแรงดันไฟฟ้าจะถูกดึงลงให้ต่ำกว่า 7V หรือต่ำกว่าและแรงดันไฟฟ้าของเครื่องยนต์สามารถเข้าถึง 15V หรือสูงกว่าด้วยความเร็วสูง สำหรับเครื่องใช้ไฟฟ้าที่ทำงานที่ 12V เป็นการยากที่จะทำงานอย่างถูกต้องสำหรับเครื่องใช้ไฟฟ้าที่ทำงานที่ 12V โมดูลควบคุมแรงดันไฟฟ้าอัตโนมัตินี้ช่วยแก้ปัญหานี้ได้หรือไม่และแรงดันไฟฟ้าอินพุตคือ 5V, 12V หรือ 32V เอาต์พุตสามารถเสถียรได้ที่ 12V 1. ช่วงแรงดันไฟฟ้าอินพุตกว้างพิเศษ: 5V ~ 32V; 2. ช่วงแรงดันไฟฟ้าขาออกกว้างพิเศษ: 1.25V ~ 35V (ด้วยการเพิ่มขึ้นและลดลงของแรงดันไฟฟ้าอัตโนมัติภายในช่วงการทำงานอินพุตแรงดันไฟฟ้าใด ๆ สามารถปรับแรงดันไฟฟ้าให้คงที่เอาต์พุต) 3. สร้างขึ้นในทรานซิสเตอร์การสลับ MOSFET ประสิทธิภาพสูง 4A ที่สร้างขึ้นในทรานซิสเตอร์การสลับ MOSFET ประสิทธิภาพสูงบรรลุประสิทธิภาพสูงสุด 94% (กระแส LM2577 เพียง 3A) 4. ความถี่ในการสลับสูงพิเศษ 400KHz กระเพื่อมขนาดเล็กลงและปริมาณที่น้อยลง ความถี่ LM2577 เพียง 50KHz) 5. โมดูลนี้ใช้วงจรทอโปโลยี SEPIC ซึ่งเป็นวงจรเพิ่มแรงดันไฟฟ้าที่ผู้ใหญ่และลดแผนการ 6. ชิปหลักใช้ XL6009 โดยมีความถี่ในการสลับสูงพิเศษ 400KHz กระเพื่อมขนาดเล็กลงและปริมาตรที่เล็กลง ความถี่ LM2577 เพียง 50KHz)
