มอเตอร์ไดรฟ์โมดูลไดร์เวอร์กำลังสูงสำหรับรถสมาร์ท BTS7960 43A ไฟฟ้า SPM

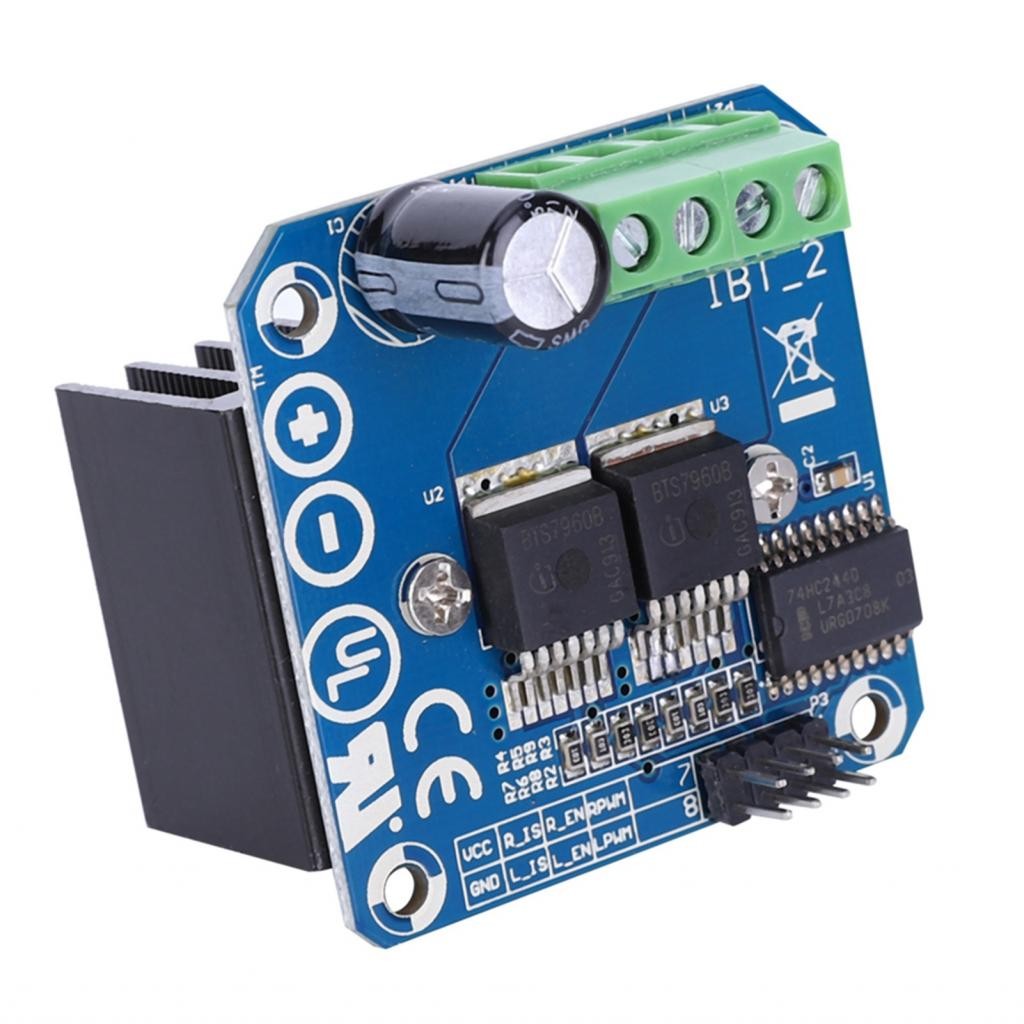

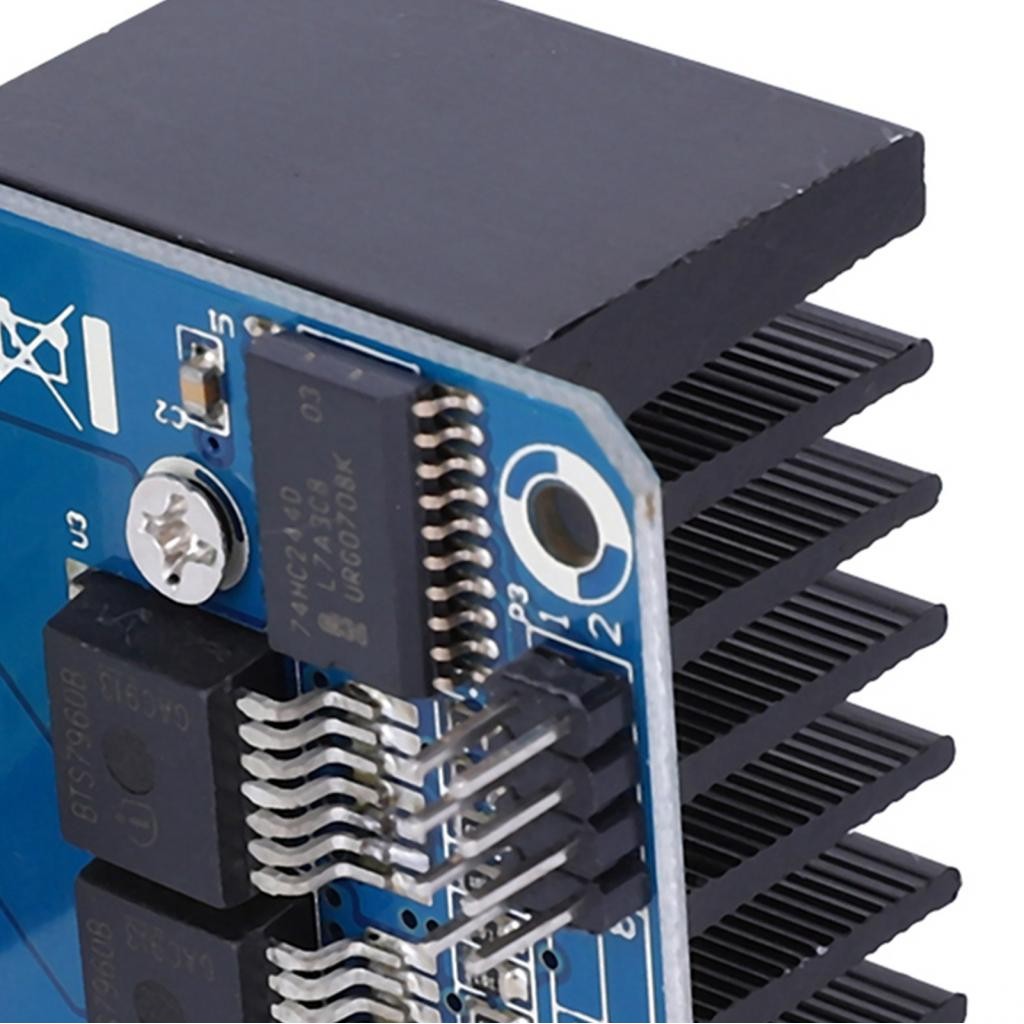

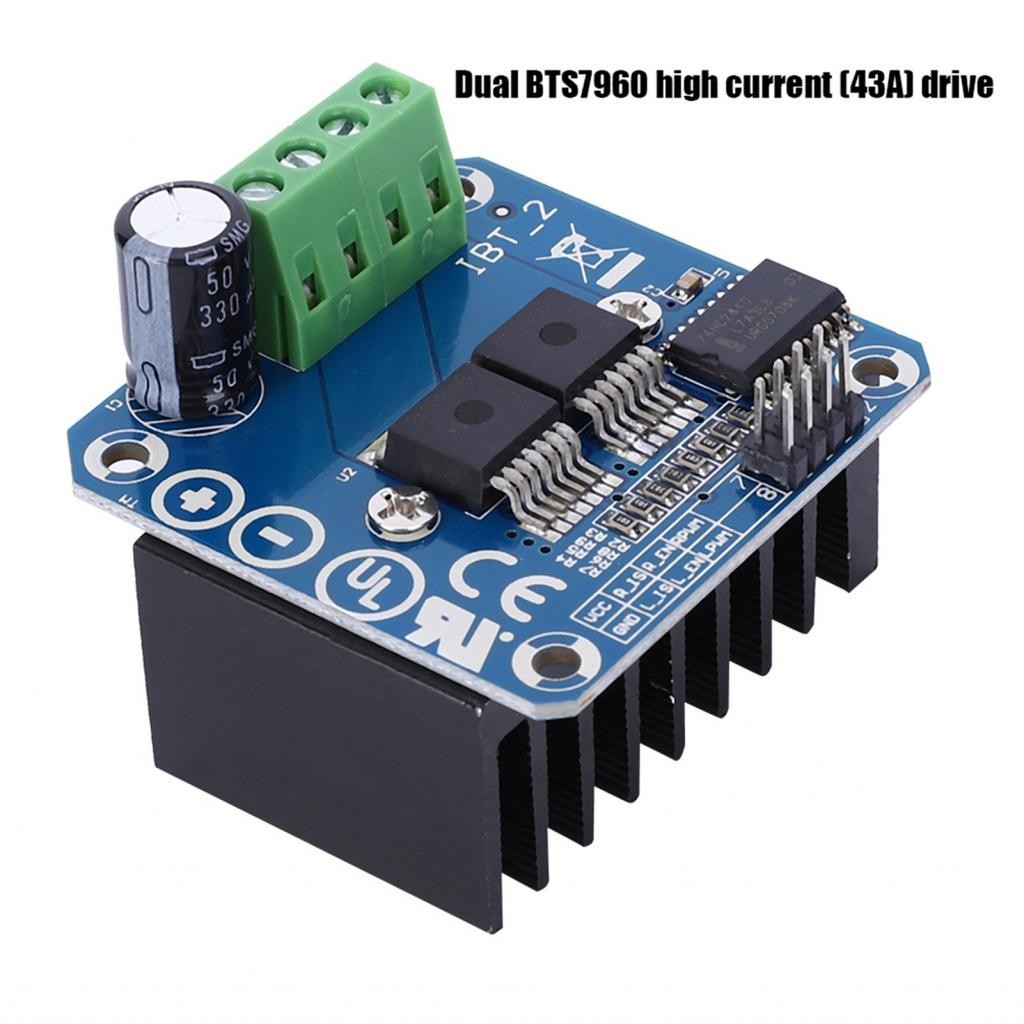

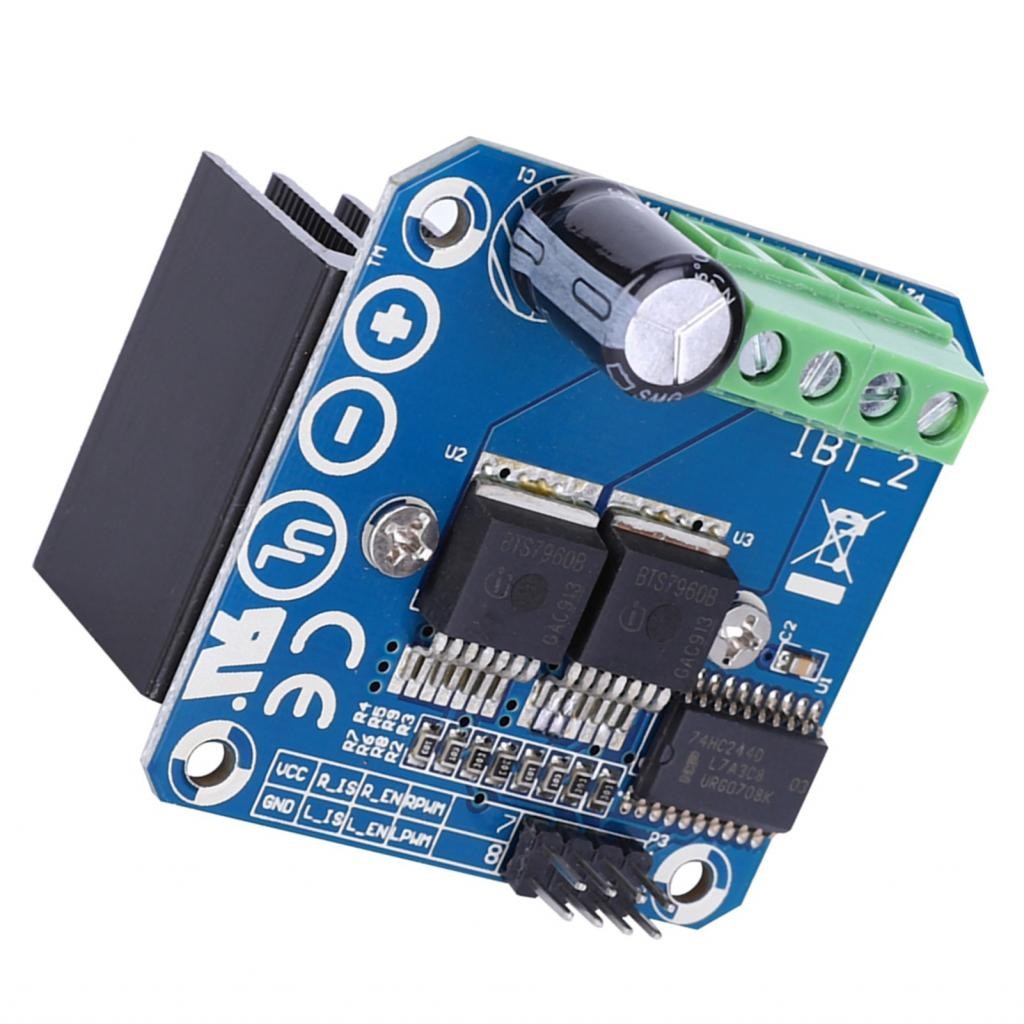

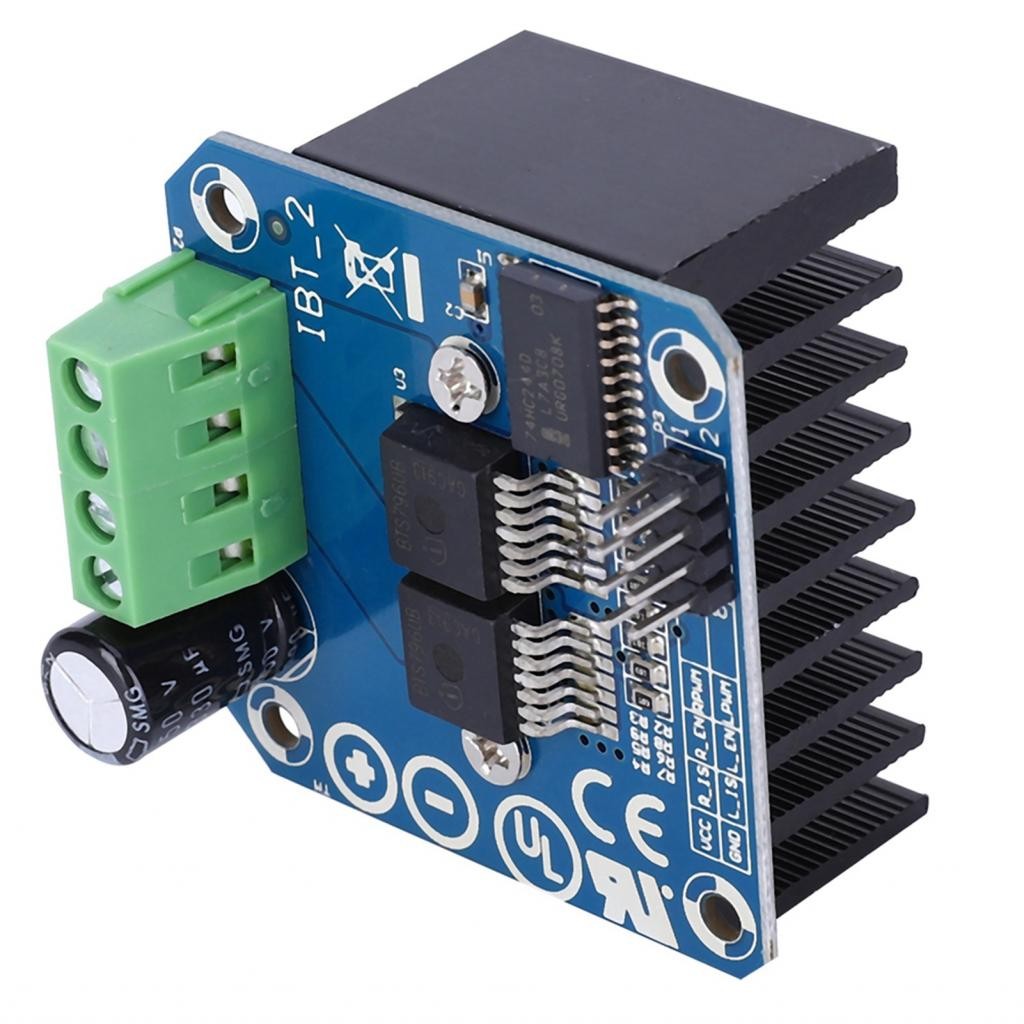

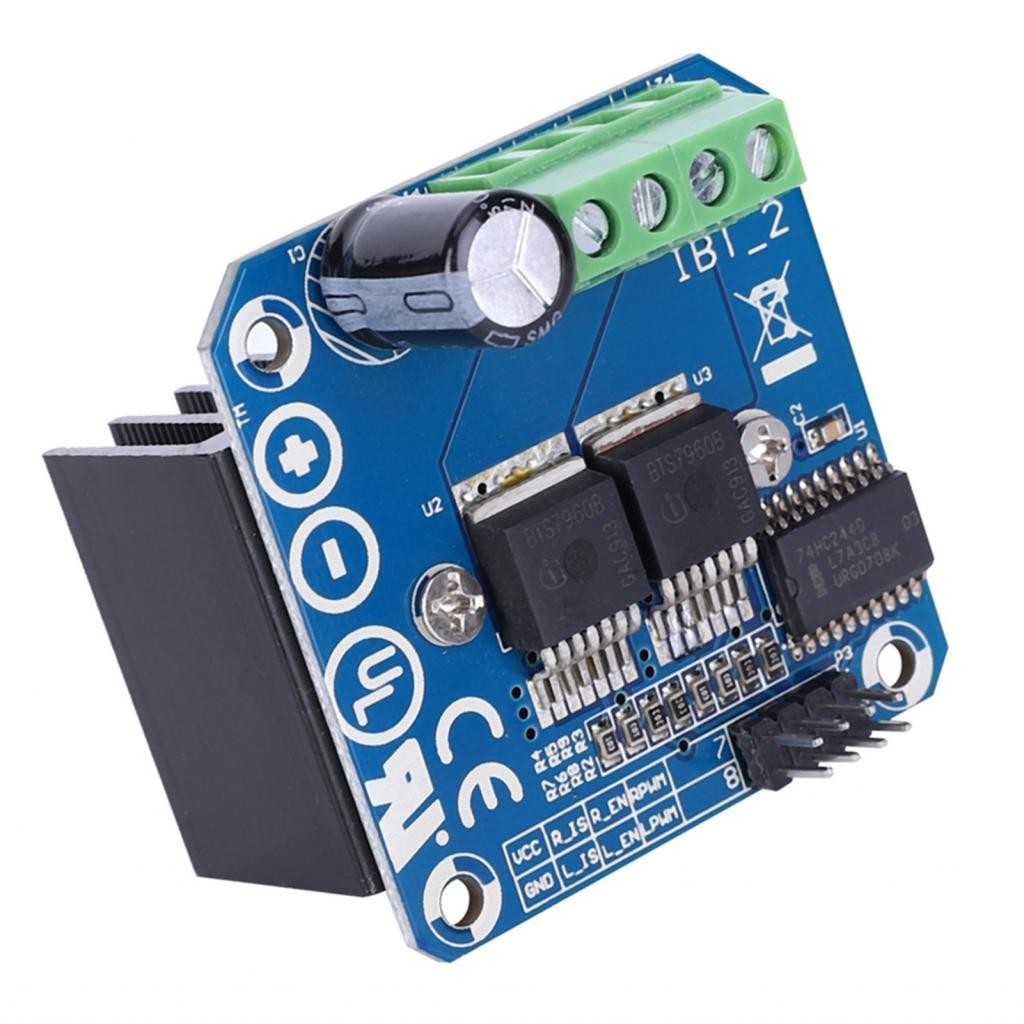

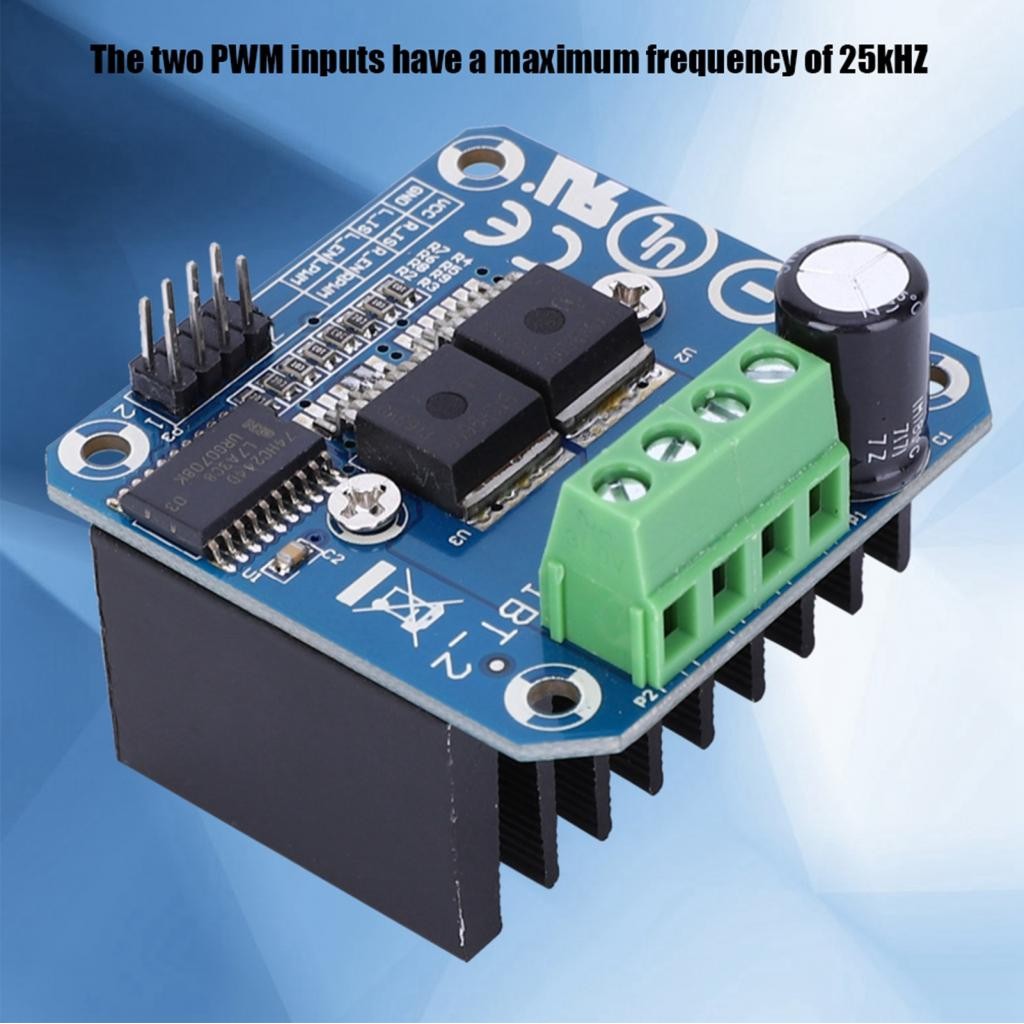

1. ไดรเวอร์ใช้ชิป BTS7960 ซึ่งประกอบด้วยโมดูลไดรเวอร์ H-bridge เต็มรูปแบบของไดรฟ์กำลังสูงพร้อมการป้องกันกระแสไฟเกินจากความร้อน 2. วงจรขับ H-bridge BTS7960 แบบคู่มีฟังก์ชั่นการขับขี่และการเบรกที่ทรงพลัง แยกไมโครคอนโทรลเลอร์และไดรเวอร์มอเตอร์และกระแสไฟสูง 43A ได้อย่างมีประสิทธิภาพ 3. ผลิตภัณฑ์นี้สามารถรับรู้การหมุนไปข้างหน้าและย้อนกลับของมอเตอร์และอินพุต PWM สองตัวมีความถี่สูงสุด 25kHZ 4. การแยก 5V จากชิปตัวเดียวสามารถป้องกันชิปตัวเดียวได้อย่างมีประสิทธิภาพ 5. ผลิตภัณฑ์โดดเด่นด้วยประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนาน ข้อมูลจำเพาะ: ประเภทสินค้า: โมดูลขับเคลื่อนมอเตอร์คุณสมบัติ: ไดรเวอร์ H-bridge กระแสสูง BTS7960 สองเท่า (43 A) 5V ถูกแยกออกจาก MCU เพื่อปกป้อง MCU ได้อย่างมีประสิทธิภาพ ไฟแสดงสถานะออนบอร์ด 5V; การแสดงแรงดันไฟฟ้าที่เอาต์พุตของตัวขับมอเตอร์ สามารถเชื่อมหม้อน้ำได้ คำจำกัดความของ PIN: 1. RPWM: เลี้ยวขวาไปที่ PWM 2. LPWM: เลี้ยวซ้าย PWM 3. R_EN: เลี้ยวขวาเพื่อเปิดใช้งาน (แอคทีฟสูง) 4. L_EN: เปิดใช้งานการเลี้ยวซ้าย (ใช้งานสูง) 5. R_IS: คำเตือนกระแสไฟเลี้ยวขวา (อาจลอยได้) 6. L_IS: คำเตือนปัจจุบันเลี้ยวซ้าย (อาจลอย) 7. วีซีซี: (5V) 8. จีเอ็นดี วิธีการเชื่อมต่อ: วิธีที่ 1: VCC: 5V จากไมโครคอมพิวเตอร์ชิปตัวเดียว (MCU) GND: GND ของไมโครคอนโทรลเลอร์ (MCU) L_PWM: PWM หรือ 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับการหมุน CCW (CW) R_PWM: PWM หรือ 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับการหมุน CW (CCW) R_EN และ L_EN: 5V จากไมโครคอนโทรลเลอร์ (MCU) วิธีที่ 2: VCC: 5V จากไมโครคอมพิวเตอร์ชิปตัวเดียว (MCU) GND: GND ของไมโครคอนโทรลเลอร์ (MCU) L_PWM: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับการหมุน CCW (CW) R_PWM: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับการหมุน CW (CCW) R_EN และ L_EN: PWM จากไมโครคอนโทรลเลอร์ (MCU) จำเป็นต้องใช้สายไฟเพียงสี่เส้น (GND. 5V. PWM1. PWM2) จาก MCU ไปยังโมดูลไดรเวอร์ ชิปแยกแหล่งจ่ายไฟ 5 V (สามารถแชร์กับ MCU 5 V); สามารถทำให้มอเตอร์หมุนไปข้างหน้า ความถี่อินพุต PWM สองความถี่สูงถึง 25kHZ; ความร้อนสองครั้งไหลผ่านเอาต์พุตสัญญาณข้อผิดพลาด ชิปแยกแหล่งจ่ายไฟ 5V (สามารถแชร์กับ MCU 5V) คุณยังสามารถใช้แหล่งจ่ายไฟ 5V ออนบอร์ดได้ แรงดันไฟฟ้าของแหล่งจ่ายไฟ 5.5V ถึง 27V; รายการแพ็คเกจ: 1 ครั้ง โมดูลขับเคลื่อนมอเตอร์    บันทึก: โปรดทราบว่าชนิดใหม่และชนิดเก่าของผลิตภัณฑ์นี้จะถูกส่งแบบสุ่ม และให้แน่ใจว่าคุณจะไม่รังเกียจก่อนสั่งซื้อ
