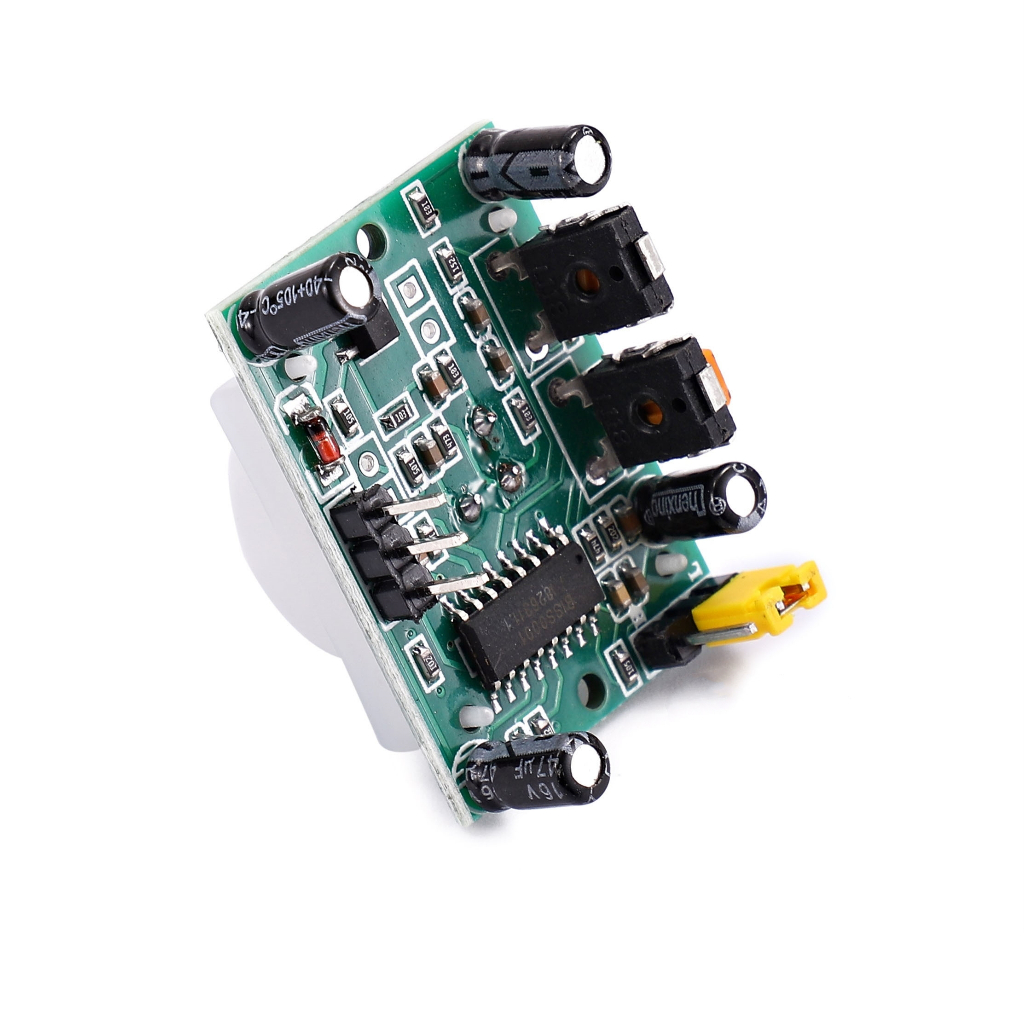

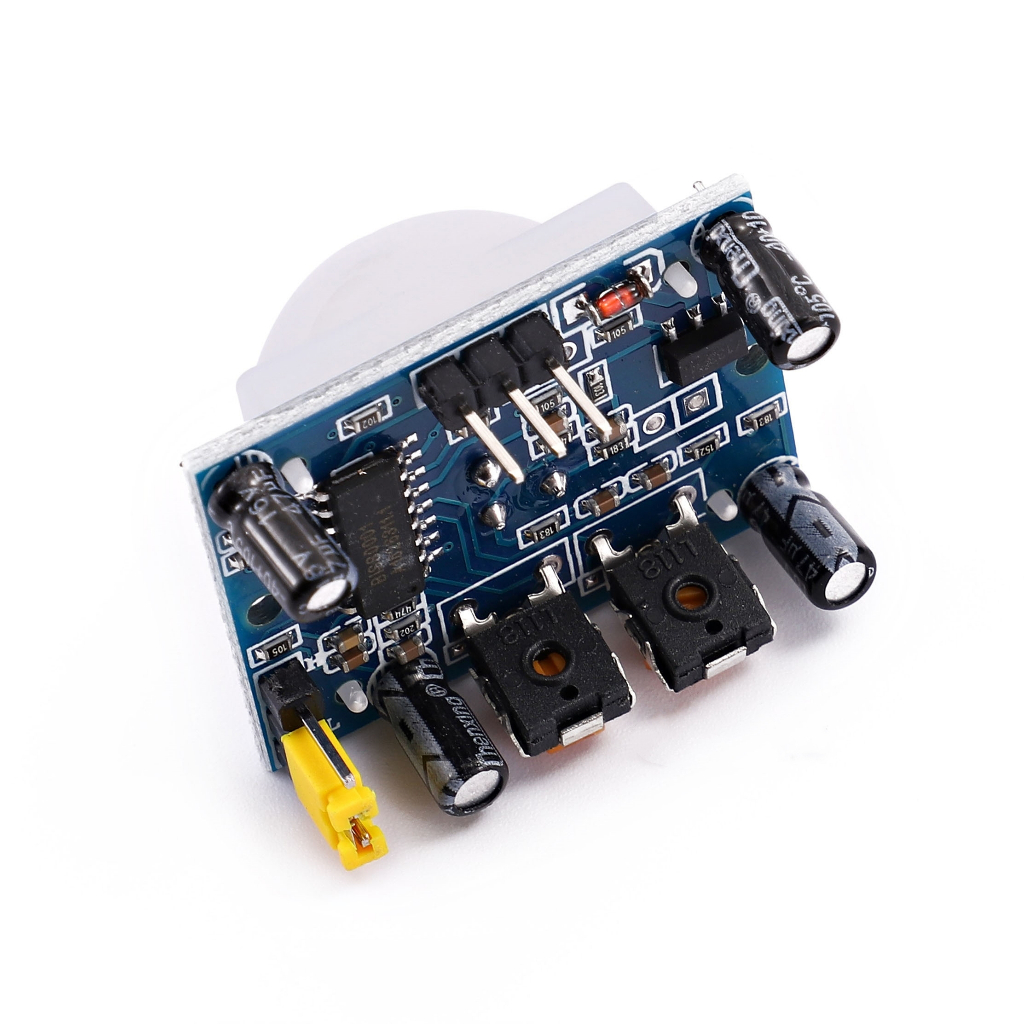

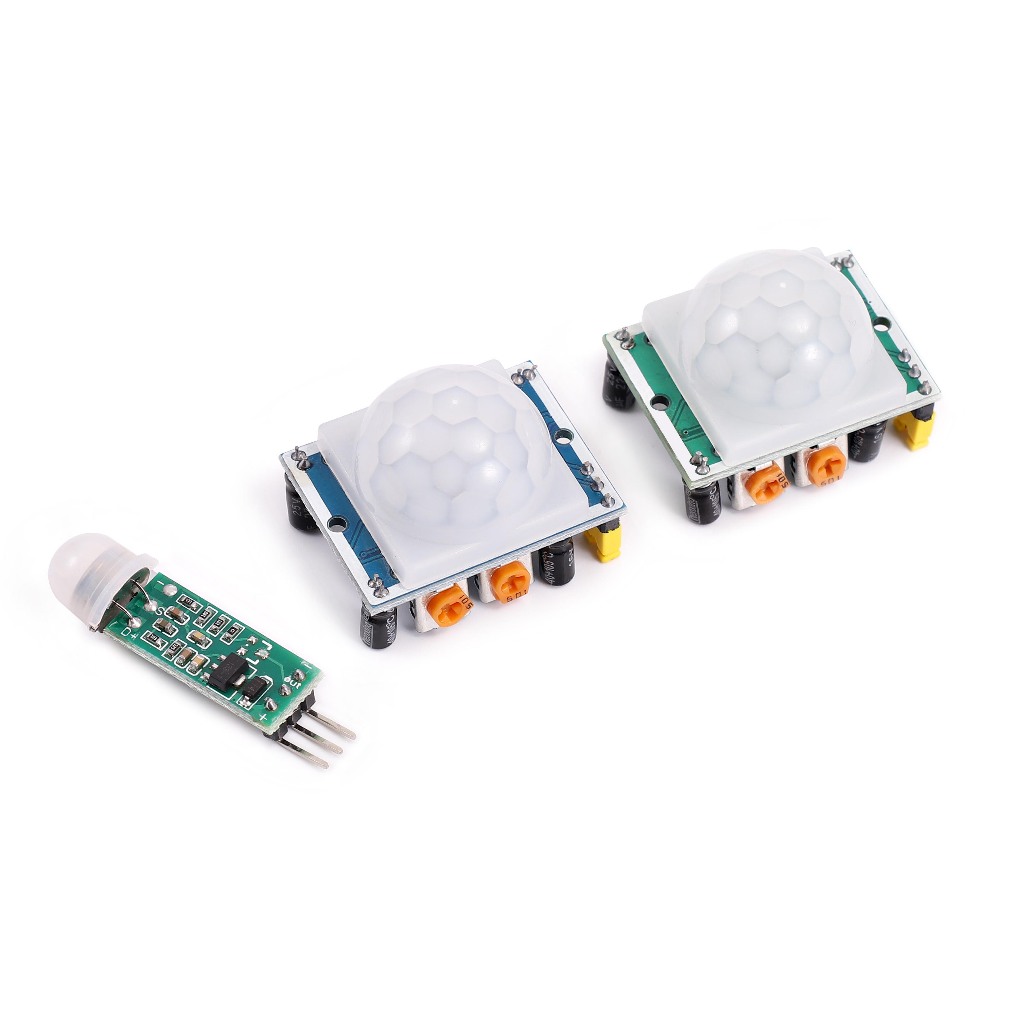

Hc-sr501 Probe Human Body เซนเซอร์อินฟราเรดโมดูล Pyroelectric Induction สวิทช์เซ็นเซอร์อินฟราเรด Probe

HC-SR501 สีน้ำเงินเขียว: HC-SR501 พารามิเตอร์ทางเทคนิค: 1.แรงดันไฟฟ้าที่ใช้งานได้: DC5V ถึง 20V 2.การใช้พลังงานไฟฟ้าสถิตย์: การรักษาความปลอดภัยขนาดเล็กน้อยกว่า 60 ไมโคร 3.เอาต์พุตระดับสูง: สูง 3.3V, ต่ำ 0V 4.เวลาล่าช้าของเครื่อง: ปรับได้ (0.3 วินาที ~ 18 วินาที) 5.เวลาล็อค: 2.5 วินาทีเวลาล็อค: 2.5 วินาที 6.โหมดทริกเกอร์: L ไม่สามารถทำซ้ำได้, H สามารถทำซ้ำได้, ค่าเริ่มต้นคือ H H 7.ช่วงการตรวจจับ: มุมเรียวน้อยกว่า 120 องศาภายใน 7 เมตร 8.อุณหภูมิในการทำงาน: -15 ~+ 70 องศาอุณหภูมิในการทำงาน: -15 ~+ 9.รูปแบบ PCB: 32 * 24 มม., ระยะรูสกรู 28 มม., เส้นผ่านศูนย์กลางรูสกรู 2 มม., ขนาดเลนส์เซนเซอร์: (เส้นผ่านศูนย์กลาง): 23 มม. (ค่าเริ่มต้น) คุณสมบัติ: คุณสมบัติ: 1.เมื่อมีคนเข้าสู่ช่วงการตรวจจับจะเข้าสู่ระดับสูงและเมื่อผู้คนออกจากช่วงการตรวจจับจะล่าช้าโดยอัตโนมัติเพื่อปิดระดับสูงโดยอัตโนมัติ ระดับเอาต์พุตต่ำ 2.โมดูลนี้สงวนไว้ด้วยตำแหน่งซึ่งสามารถตั้งค่าด้วยการควบคุมแสงและจะไม่รู้สึกในระหว่างวันหรือเมื่อแสงแรงการควบคุมแสงเป็นฟังก์ชันเสริมที่ไวแสง ความต้านทานไม่ได้ติดตั้งเมื่อออกจากโรงงานหากคุณต้องการโปรดซื้อตัวต้านทานแสงแยกต่างหากเพื่อติดตั้งเอง 3.วิธีการทริกเกอร์สองวิธี: L ไม่สามารถทำซ้ำได้ H สามารถทำซ้ำได้สามารถเลือกจัมเปอร์ค่าเริ่มต้นคือ H. โหมดทริกเกอร์ A.Non-Repeatable: นั่นคือหลังจากที่เอาต์พุตการเหนี่ยวนำสูงเวลาหน่วงจะสิ้นสุดลงและเอาต์พุตจะเปลี่ยนจากระดับสูงเป็นระดับต่ำโดยอัตโนมัติ โหมดทริกเกอร์ B.Repeatable Trigger: หลังจากตรวจจับเอาต์พุตในระดับสูงแล้วในช่วงเวลาที่ล่าช้าหากร่างกายมนุษย์ทำงานอยู่ภายในช่วงการตรวจจับผลผลิตจะยังคงสูงอยู่จนกว่าคนจะทิ้งมันไว้และจะล่าช้าในระดับสูงถึงระดับต่ำ (หลังจากโมดูลการเหนี่ยวนำตรวจจับกิจกรรมแต่ละกิจกรรมของร่างกายมนุษย์แล้วโมดูลจะตรวจจับช่วงเวลาล่าช้าโดยอัตโนมัติและเวลากิจกรรมล่าสุดคือจุดเริ่มต้นของ ระยะเวลาล่าช้าและเวลาสุดท้ายคือจุดเริ่มต้นของ เวลาล่าช้า) 4.การเหนี่ยวนำแต่ละครั้งมีเวลาในการปิดกั้นการเหนี่ยวนำ (การตั้งค่าเริ่มต้น: 2.5 วินาที): หลังจากเอาต์พุตการเหนี่ยวนำแต่ละครั้ง (ระดับสูงกลายเป็นระดับต่ำ) คุณสามารถติดตามเพื่อตั้งเวลาปิดกั้นและเซ็นเซอร์ไม่รับสัญญาณการเหนี่ยวนำใด ๆ ในระหว่าง ช่วงเวลานี้ฟังก์ชั่นนี้สามารถตระหนักถึงการทำงานของช่วงเวลา (ตรวจจับเวลาขาออกและเวลาปิดกั้น) และสามารถใช้กับผลิตภัณฑ์ตรวจจับช่วงเวลา ในเวลาเดียวกันฟังก์ชันนี้สามารถเปลี่ยนสัญญาณรบกวนต่างๆได้อย่างมีประสิทธิภาพในระหว่าง กระบวนการสลับโหลด 5.ช่วงแรงดันไฟฟ้าที่ใช้งานได้กว้าง: แรงดันไฟฟ้าเริ่มต้น DC5V ถึง 20V 6.การใช้พลังงานขนาดเล็ก: กระแสคงที่ 60 Micro-An เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ไฟฟ้าที่ใช้แบตเตอรี่แห้ง 7.เอาต์พุตระดับสูง: สะดวกในการเชื่อมต่อกับวงจรทุกประเภท ช่วงการใช้งาน: สวิตช์อินฟราเรดไพโรอิเล็กทริกเป็นสวิตช์อินฟราเรดแบบพาสซีฟที่ประกอบด้วยเซ็นเซอร์อินฟราเรดไพโรอิเล็กทริก BISS0001 และส่วนประกอบภายนอกจำนวนเล็กน้อยสามารถเปิดหลอดไส้โดยอัตโนมัติและรวดเร็วทุกประเภทหลอดฟลูออเรสเซนต์กริ่งประตูอัตโนมัติพัดลมไฟฟ้าเครื่องเป่าและเครื่องซักผ้าอัตโนมัติและอุปกรณ์อื่น ๆ ซึ่งเป็นผลิตภัณฑ์ที่มีเทคโนโลยีสูงเหมาะอย่างยิ่งสำหรับพื้นที่ที่บอบบางเช่นองค์กรโรงแรมห้างสรรพสินค้าโกดังและบ้านเรือนเช่นทางเดินทางเดินหรือแสงอัตโนมัติระบบไฟส่องสว่างและสัญญาณเตือนสำหรับพื้นที่รักษาความปลอดภัย ■ ผลิตภัณฑ์รักษาความปลอดภัย ■ ของเล่นเหนี่ยวนำร่างกายมนุษย์ ■โคมไฟเหนี่ยวนำร่างกายมนุษย์ ■ การควบคุมอัตโนมัติอุตสาหกรรม ฯลฯ คำแนะนำสำหรับการใช้งาน: 1.ในระหว่างการเริ่มต้นมีเวลาเริ่มต้นประมาณหนึ่งนาทีหลังจากเปิดโมดูลการเหนี่ยวนำซึ่งจะเปิดเครื่องในระหว่างที่โมดูลจะส่งออกช่วงเวลา 0-3 ครั้งและเข้าสู่สถานะสแตนด์บายหลังจากผ่านไปหนึ่งนาที 2. ควรพยายามหลีกเลี่ยงเลนส์บนพื้นผิวของแหล่งสัญญาณรบกวนเช่นแสงสว่างและแหล่งสัญญาณรบกวนอื่น ๆ จากการถ่ายภาพใกล้ระยะทางโดยตรงเพื่อไม่ให้สัญญาณรบกวนก่อให้เกิดการเคลื่อนไหวที่ไม่ถูกต้อง สภาพแวดล้อมที่ใช้พยายามหลีกเลี่ยงการไหลของลมให้มากที่สุดเท่าที่จะเป็นไปได้และลมจะทำให้เกิดการรบกวนเซ็นเซอร์ 3. โมดูลเซนเซอร์ใช้หัววัดคู่และหน้าต่างของหัววัดเป็นรูปสี่เหลี่ยมผืนผ้าคู่ (A Yuan B Yuan) ตั้งอยู่ที่ทั้งสองด้านซึ่งสิ้นสุดลงในทิศทางที่ยาวขึ้น เมื่อร่างกายมนุษย์ผ่านจากซ้ายไปขวาหรือจากขวาไปซ้ายเวลาระยะทางของสเปกตรัมอินฟราเรดถึงสองเท่าความแตกต่างความแตกต่างยิ่งไวต่อการตรวจจับมากเท่าไหร่ยิ่งมากขึ้น ร่างกายมนุษย์มีความละเอียดอ่อนตั้งแต่ด้านหน้าไปจนถึงหัววัดหรือจากบนลงล่างหรือเมื่อเดินจากด้านล่างไปด้านบนองค์ประกอบคู่ไม่สามารถตรวจจับการเปลี่ยนแปลงระยะสเปกตรัมอินฟราเรดได้ไม่มีความแตกต่าง ดังนั้นการตรวจจับจึงไม่ไวหรือไม่ทำงาน ดังนั้นเมื่อติดตั้งเซ็นเซอร์ทิศทางของหัววัด Bi-Element ควรขนานกับทิศทางของกิจกรรมมนุษย์ส่วนใหญ่เท่าที่จะเป็นไปได้เพื่อให้แน่ใจว่า ร่างกายมนุษย์ถูกเหนี่ยวนำโดยหัววัด Bi-Element เมื่อผ่านไปเพื่อเพิ่มช่วงมุมตรวจจับโมดูลนี้ใช้เลนส์วงกลมซึ่งทำให้หัววัดมีความละเอียดอ่อนสี่ด้าน แต่ด้านซ้าย ด้านขวายังคงมีขนาดใหญ่และไวกว่าสองทิศทางบนและล่างดังนั้นคุณจึงต้องพยายามกดข้อกำหนดด้านบนเมื่อติดตั้ง ข้อดี: HC-SR505: ภาพรวมสินค้า: โมดูลเหนี่ยวนำร่างกายมนุษย์ขนาดเล็ก HC-SR505 เป็นผลิตภัณฑ์ควบคุมอัตโนมัติที่ใช้เทคโนโลยีอินฟราเรดที่มีความไวสูงความน่าเชื่อถือที่แข็งแกร่งปริมาณน้อยโหมดการทำงานแรงดันไฟฟ้าต่ำใช้กันอย่างแพร่หลายในอุปกรณ์ไฟฟ้าเหนี่ยวนำอัตโนมัติทุกประเภทโดยเฉพาะอย่างยิ่ง ผลิตภัณฑ์ควบคุมอัตโนมัติที่ใช้พลังงานจากแบตเตอรี่แห้ง คุณสมบัติของสินค้า: การเหนี่ยวนำอัตโนมัติเต็มรูปแบบ: เมื่อคนเข้าสู่ช่วงการตรวจจับมันจะให้ระดับสูงและเมื่อคนออกจากช่วงการตรวจจับจะล่าช้าโดยอัตโนมัติเพื่อปิดระดับสูงและให้เอาต์พุตต่ำ ระดับ. ถาดเล็ก
