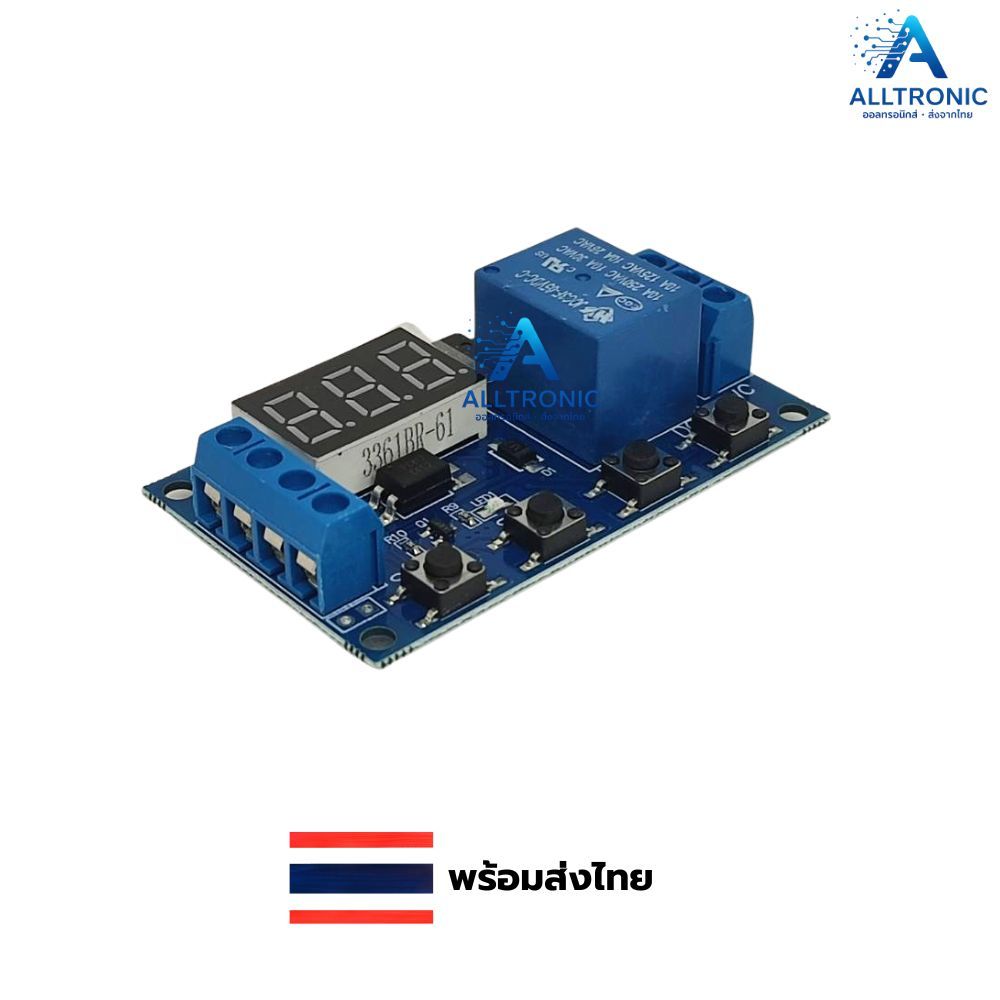

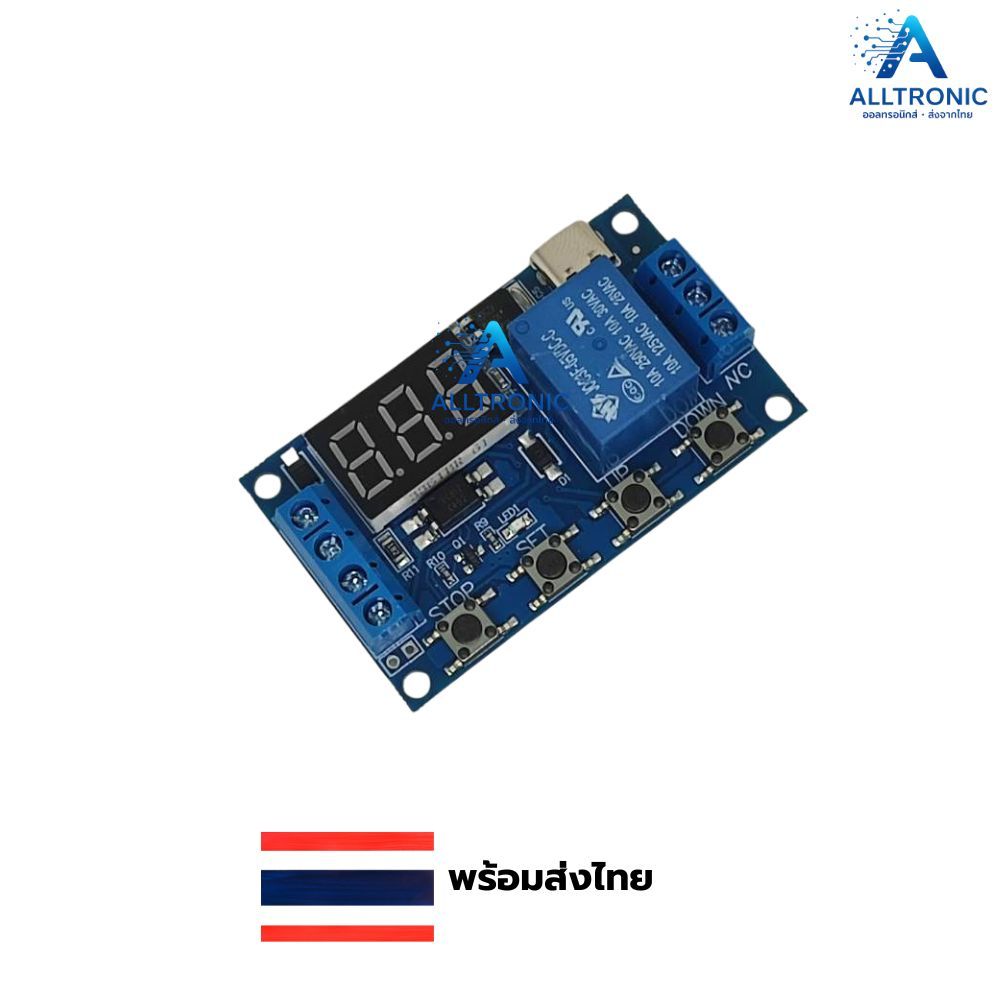

โมดูลรีเลย์หน่วงเวลาดิจิตอล DC 6-30V Trigger Delay & Cycle Timing Circuit อัพเกรดหัวเป็น USB Type-C

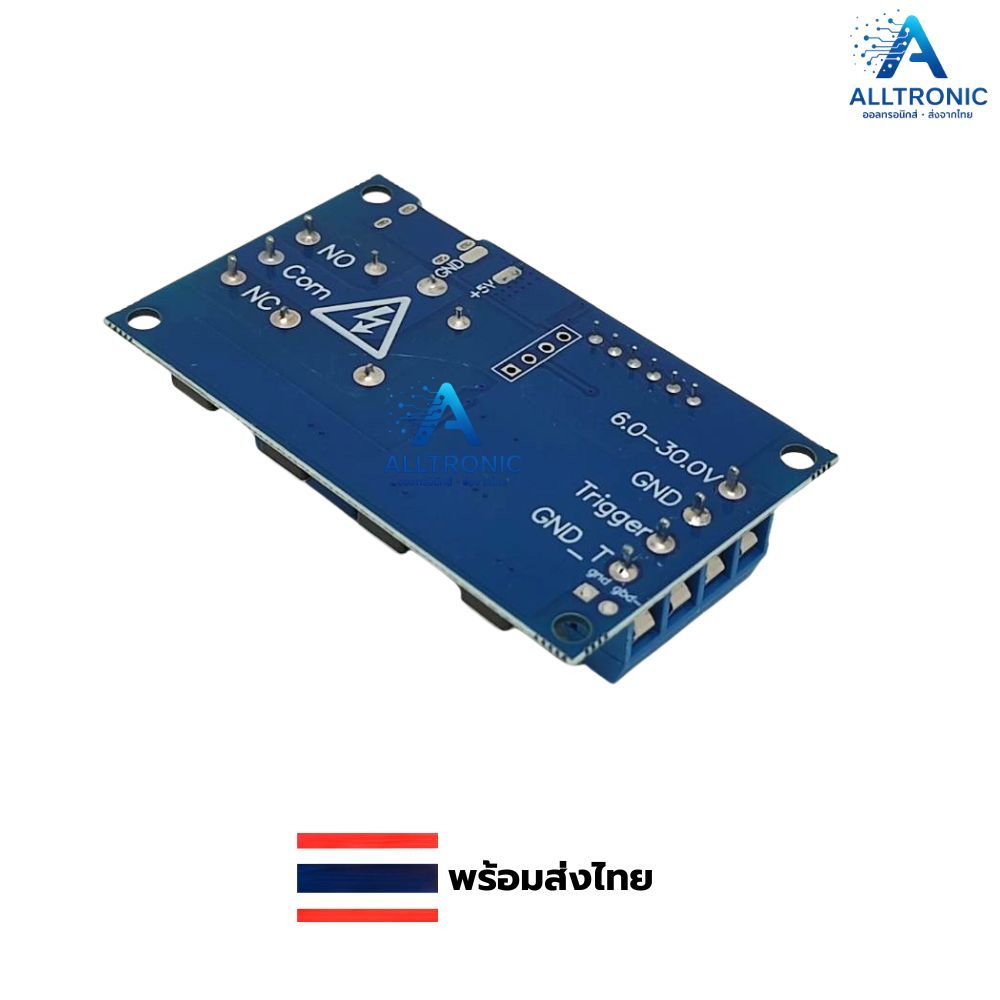

โมดูลรีเลย์หน่วงเวลาดิจิตอล (Digital Time Delay Relay Module) รุ่นที่รองรับ USB Type-C สำหรับใช้งานในช่วงแรงดัน DC 6-30V 1. คุณสมบัติเด่น (Highlights) พอร์ตไฟเลี้ยง: อัปเกรดเป็น USB Type-C (5V) สะดวกต่อการใช้งานร่วมกับสายชาร์จโทรศัพท์รุ่นใหม่ หรือ Power Bank ช่วงแรงดันกว้าง: รองรับไฟเข้าตั้งแต่ DC 6.0V ถึง 30V หน้าจอ: แสดงผลแบบ LED Digital Display ชัดเจน ความปลอดภัย: มีระบบป้องกันการต่อสายกลับขั้ว (Reverse Connection Protection) ทำให้บอร์ดไม่เสียหายหากต่อผิด ระบบ Sleep Mode: หากไม่มีการใช้งานเกิน 5 นาที หน้าจอจะดับอัตโนมัติเพื่อประหยัดพลังงาน (แต่ระบบยังทำงานปกติ) Memory: มีหน่วยความจำบันทึกค่าที่ตั้งไว้ แม้ไฟดับค่าก็ไม่หาย 2. ข้อมูลจำเพาะทางเทคนิค (Specifications) แรงดันไฟเลี้ยง (Working Voltage) : DC 6V - 30V (รองรับ Micro USB / Type-C 5V) สัญญาณทริกเกอร์ (Trigger Signal) : High Level (3.0V-24V) / Low Level / Switch Control ความสามารถในการขับโหลด (Output Capacity) : DC 30V 10A หรือ AC 220V 10A กระแสไฟขณะทำงาน (Operating Current) : 50mA กระแสไฟขณะรอ (Quiescent Current) : 20mA ช่วงเวลาที่ตั้งได้ (Time Range) : 0.01 วินาที – 9999 นาที (ปรับละเอียดได้) อุณหภูมิใช้งาน : -40°C ถึง 85°C ขนาด (Size) : ประมาณ 6.2 x 3.8 x 1.7 ซม. (โดยประมาณ) 3. การใช้งานและโหมดการทำงาน (Working Modes) โมดูลนี้มักจะมีโหมดมาตรฐาน (P1 - P4 หรือ P1 - P7 แล้วแต่รุ่น firmware) ดังนี้: P1: เมื่อได้รับสัญญาณทริกเกอร์ -> รีเลย์ทำงาน (ON) ตามเวลาที่ตั้งไว้ -> แล้วตัด (OFF) P2: เมื่อได้รับสัญญาณ -> หน่วงเวลา (OFF) ก่อน -> จากนั้นรีเลย์ทำงาน (ON) ตามเวลา -> แล้วตัด (OFF) P3 (Loop Cycle): รีเลย์ทำงาน (ON) ตามเวลา T1 -> ตัด (OFF) ตามเวลา T2 -> วนลูปไปเรื่อยๆ (สามารถกำหนดจำนวนรอบ หรือวนตลอดไปได้) P4: โหมดจำสัญญาณ (Signal Holding): เมื่อมีสัญญาณทริกเกอร์ค้างไว้ รีเลย์จะทำงานตลอดและเวลานับถอยหลังจะถูกรีเซ็ต เมื่อปล่อยสัญญาณ เวลาจึงจะเริ่มนับถอยหลังจนตัดไป 4. วิธีการตั้งค่าช่วงเวลา (Timing Range Selection) สามารถเปลี่ยนหน่วยเวลาได้โดยการกดปุ่ม STOP สั้นๆ ในหน้าจอตั้งค่าเวลา: XXX. (จุดทศนิยมอยู่หลังสุด) = หน่วยวินาที (1-999 วินาที) XX.X (จุดทศนิยมอยู่ตรงกลาง) = หน่วย 0.1 วินาที (0.1-99.9 วินาที) X.X.X. (จุดทศนิยมสว่างทุกจุด) = หน่วยนาที (1-999 นาที) 5. การประยุกต์ใช้งาน (Applications) ระบบหน่วงเวลาเปิด/ปิดปั๊มน้ำ ระบบไฟส่องสว่างอัตโนมัติ วงจรป้องกันอุปกรณ์ไฟฟ้ากระชากเมื่อเริ่มสตาร์ทรถยนต์ ระบบควบคุมมอเตอร์แบบวนลูป งาน DIY Smart Home และ IoT ต่างๆ
