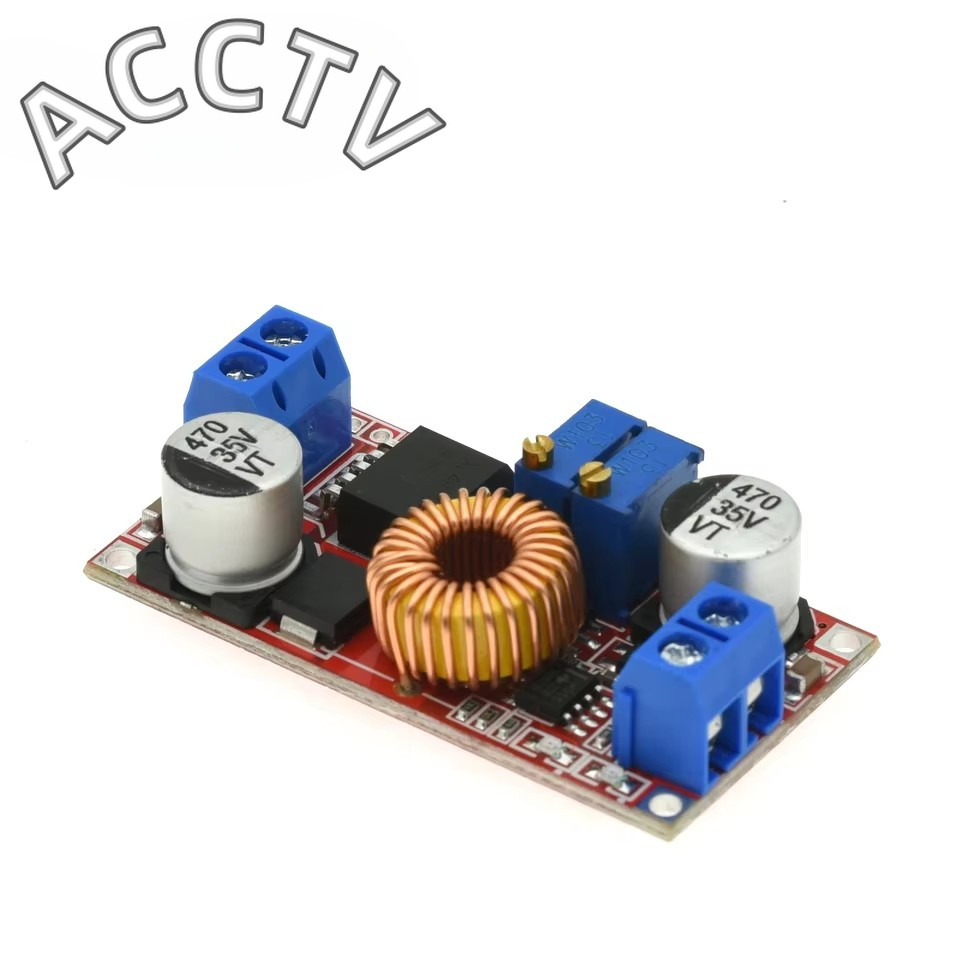

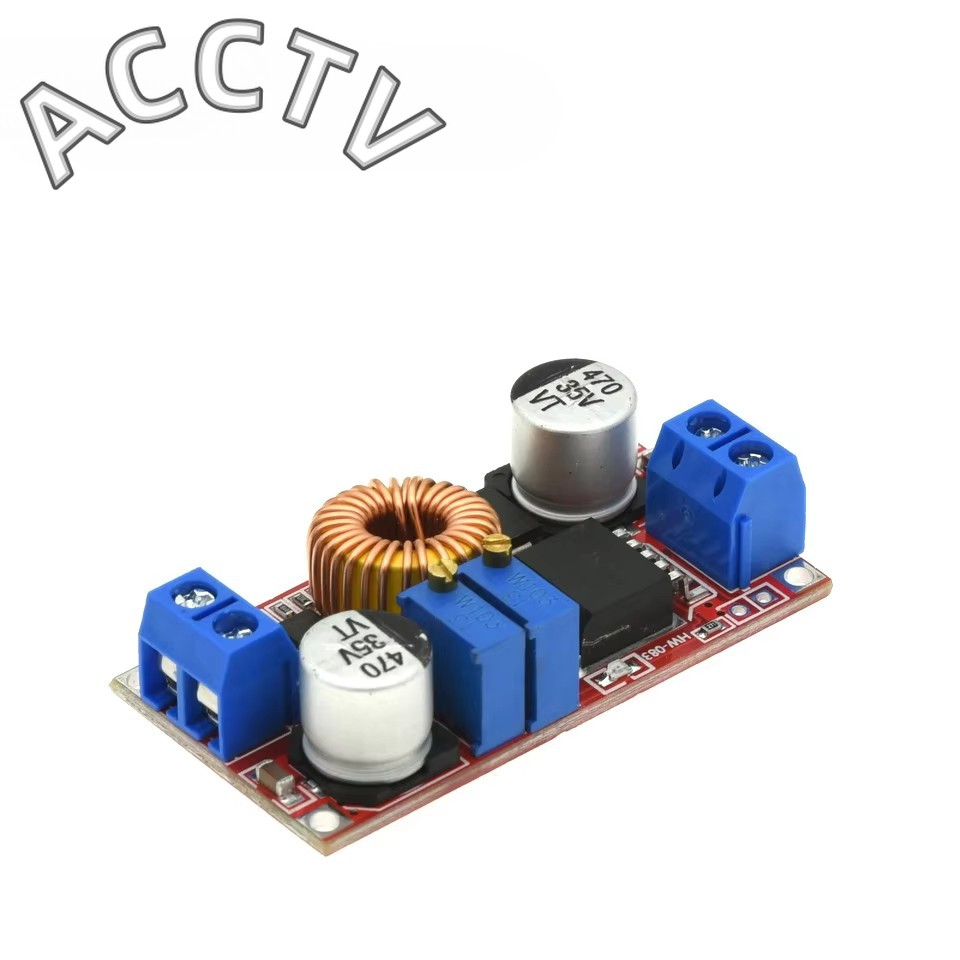

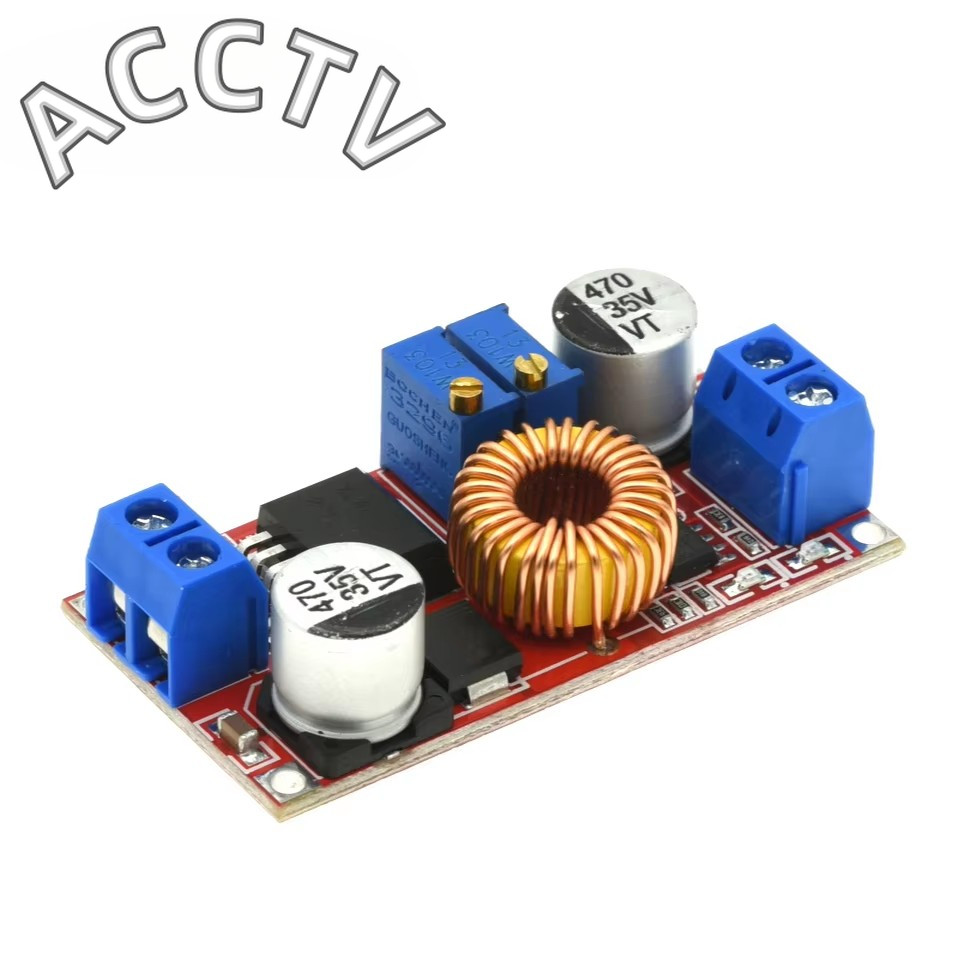

XL4015 แรงดันไฟฟ้าคงที่ขั้นตอนลง Buck Converter โมดูล DC-DC 5V-32V ถึง 0.8V-30V 5A ปรับแบตเตอรี่ลิเธียม Charger Board

ลักษณะของโมดูลโมดูลของโมดูล: โมดูลลดแรงดันไฟฟ้าแบบไม่แยก วิธีการแก้ไข: การแก้ไขแบบไม่ตรงกัน แรงดันไฟฟ้าอินพุต: 5V-32V แรงดันขาออกของเอาต์พุต: 0.8V-30V กระแสไฟขาออก: ปรับได้สูงสุด 5A ประสิทธิภาพการแปลง: 95% (สูงสุด) ความถี่ในการสลับ: 300KHz ระลอกคลื่นเอาต์พุต: 50mV (สูงสุด) แบนด์วิดท์ 20M อัตราการปรับโหลด: ± 0.5% อัตราการควบคุมแรงดันไฟฟ้า: ± 2.5% อุณหภูมิในการทำงาน: -40 ℃ ถึง +855 ℃ ขนาด: 51 * 26.3 * 14 (ยาว * กว้าง * สูง) (มม.) คุณสมบัติของสินค้า: โมดูลนี้ใช้ชิปคุณภาพสูงที่มีประสิทธิภาพสูง (สูงสุด 95%) การสร้างความร้อนต่ำและสามารถเข้าถึงกระแสสูงสุด 5A ในขณะเดียวกันก็จับคู่กับแอมพลิฟายเออร์การทำงาน TI ดั้งเดิมเพื่อควบคุมกระแสไฟขาออกทำให้เอาต์พุตโดยรวมมีเสถียรภาพมาก โมดูลนี้ใช้ตัวเก็บประจุ ESR ต่ำซึ่งสามารถลดแรงดันไฟฟ้ากระเพื่อมได้ต่ำถึง 50mV! โมดูลนี้ใช้การติดตั้งด้วยเครื่องจักรและการบัดกรีซ้ำและแต่ละโมดูลผ่านการทดสอบอายุสองชั่วโมงก่อนจัดส่งเพื่อให้แน่ใจว่ามีความน่าเชื่อถือสูง โมดูลนี้เป็นโมดูลลดแรงดันไฟฟ้าที่ปรับได้ซึ่งสามารถเปลี่ยนแรงดันขาออกได้โดยการปรับตัวต้านทานที่ปรับได้สีน้ำเงินที่ด้านบนของโมดูล ความแตกต่างของแรงดันอินพุตและเอาต์พุตคือ 1V และแรงดันขาออกขั้นต่ำคือ 0.8V IN - (อินพุตเชิงลบ), IN + (อินพุตบวก), OUT - (เอาต์พุตเชิงลบ), และ OUT + (เอาต์พุตบวก) ที่ทำเครื่องหมายบนโมดูลจะต้องเชื่อมต่ออย่างถูกต้องมิฉะนั้นอาจทำให้โมดูลเสียหายได้ ★ คำแนะนำในการชาร์จแบตเตอรี่: 1. กำหนดแรงดันไฟฟ้าในการชาร์จแบบลอยตัวและกระแสไฟชาร์จของแบตเตอรี่ที่คุณต้องการชาร์จเช่นเดียวกับแรงดันไฟฟ้าขาเข้าของโมดูล 2. ปรับโพเทนชิออมิเตอร์แรงดันไฟฟ้าคงที่เพื่อปรับแรงดันขาออกเป็นประมาณ 5V 3. วัดกระแสไฟฟ้าลัดวงจรขาออกด้วยมัลติมิเตอร์ในโหมดกระแส 10A และปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้ได้ค่ากระแสชาร์จที่กำหนดไว้ล่วงหน้า 4. กระแสไฟฟ้าที่จัดส่งเริ่มต้นสำหรับการชาร์จเป็นการแปลงแสงคือ 0.1 เท่าของกระแสไฟชาร์จ (ค่ากระแสคงที่) 5. ปรับโพเทนชิออมิเตอร์แรงดันไฟฟ้าคงที่เพื่อให้แรงดันขาออกถึงแรงดันไฟฟ้าที่ลอยได้ 6. เชื่อมต่อแบตเตอรี่และลองชาร์จ ขั้นตอนที่ 1, 2, 3, 4 และ 5 คือการเชื่อมต่อโมดูลอินพุตกับแหล่งจ่ายไฟและเอาต์พุตไม่มีโหลดโดยไม่ต้องเชื่อมต่อแบตเตอรี่) ★ วิธีการใช้ไดรเวอร์ LED คงที่ในปัจจุบันคงที่: 1. กำหนดกระแสไฟฟ้าที่ใช้งานและแรงดันไฟฟ้าที่ใช้งานสูงสุดที่จำเป็นในการขับเคลื่อน LED 2. ปรับโพเทนชิออมิเตอร์แรงดันไฟฟ้าคงที่เพื่อปรับแรงดันขาออกเป็นประมาณ 5V 3. วัดกระแสไฟฟ้าลัดวงจรขาออกด้วยมัลติมิเตอร์ในโหมดกระแส 10A และปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้ได้กระแสไฟฟ้า LED ที่กำหนดไว้ล่วงหน้า 4. ปรับโพเทนชิออมิเตอร์แรงดันไฟฟ้าคงที่เพื่อให้ได้แรงดันไฟฟ้าสูงสุดของแรงดันขาออก LED 5. เชื่อมต่อ LED และทดสอบเครื่อง ขั้นตอนที่ 1, 2, 3 และ 4 คือการเชื่อมต่อโมดูลอินพุตกับแหล่งจ่ายไฟและเอาต์พุตโดยไม่ต้องเชื่อมต่อไฟ LED เมื่อยังไม่ได้โหลด)
