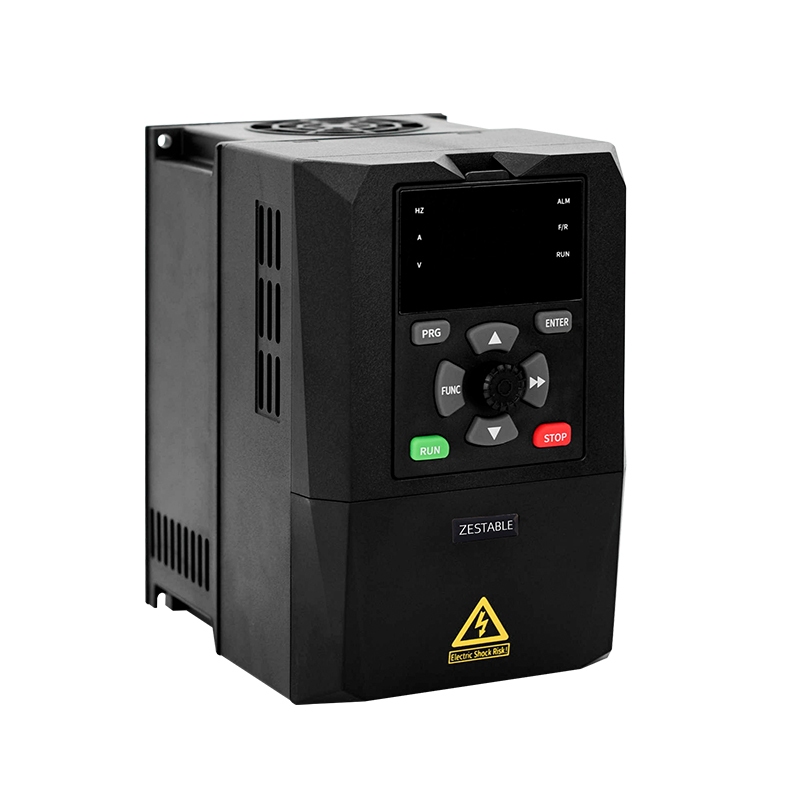

Vfd อินเวอร์เตอร์มอเตอร์ควบคุมความเร็วโหลดหนัก rs485 ปั๊มน้ํา IGBT พิเศษ 3PH 380V-440V 15-37KW

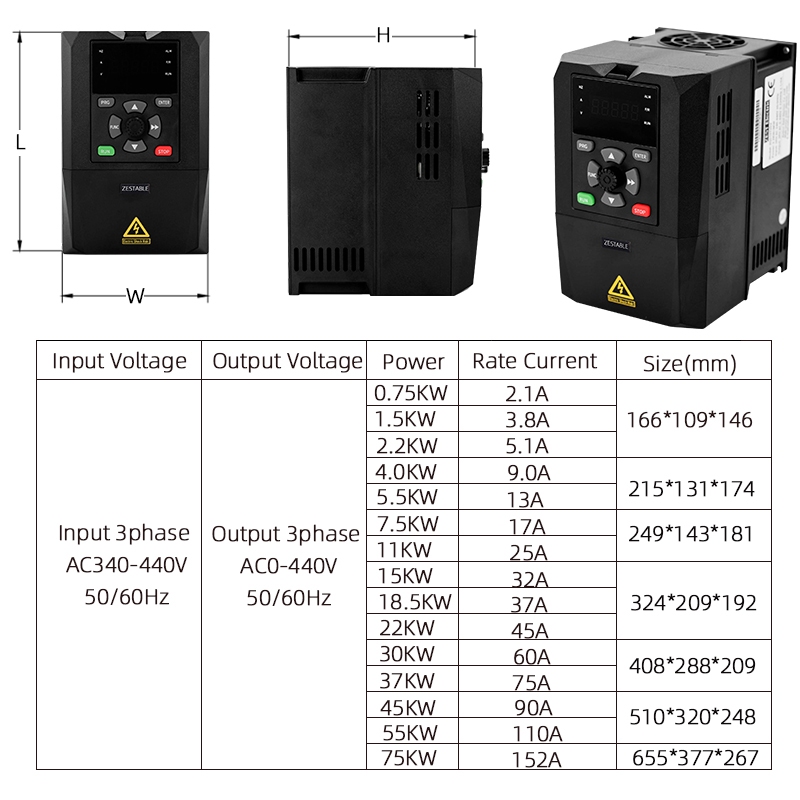

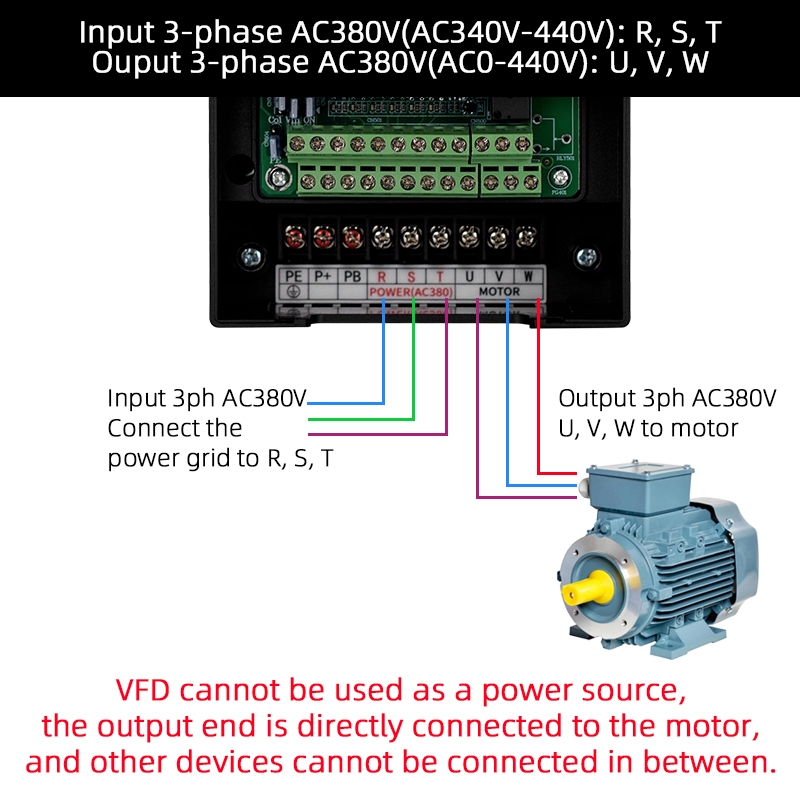

ดัชนีทางเทคนิคและข้อกำหนด: กล้องถ่ายรูป ZA-510S VFD อินพุต: 1>: 1 เฟส 220V; 50 / 60HZ 2>: 3 เฟส 220V; 50 / 60HZ 200-400V. กำลังไฟ 3>: DC200-400V เอาท์พุท: แรงดันไฟฟ้า: 3 - เฟส; 0~240 โวลต์ วีเอฟดี ZA-510T VFD อินพุต: 1>: 3 เฟส 380-440V; 50 / 60HZ 2>: DC380-700V แรงดันไฟฟ้า: 3 เฟส; 0~440V เอาต์พุต: แรงดันไฟฟ้า: 3 - เฟส; 0~440V โหมดควบคุม: การควบคุม V / F ฟังก์ชั่นป้องกัน: กระแสเกิน, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, รีเลย์ความร้อนไฟฟ้า, ความร้อนสูงเกินไป, ไฟฟ้าลัดวงจร, ระยะเริ่มต้นของอินพุตและเอาต์พุตระยะเริ่มต้นความผิดปกติของการปรับพารามิเตอร์มอเตอร์ความผิดปกติของหน่วยความจำภายในเป็นต้น แรงดันไฟฟ้าอินพุต: เฟสเดียว 220V (0.755-5.5KW) สามเฟส 380V (0.755-500KW) อินพุตลอจิก: 7 X1-X7 (ฟังก์ชั่น: การหมุนบวกและลบ, จุด, ความเร็วหลายระดับ, ชุดความถี่ขึ้น / ลง) อินพุตแบบอนาล็อก: Al1: 0-10V / 0-20mA (สามารถใช้สัญญาณแรงดันไฟฟ้า / กระแสไฟฟ้าสำหรับการตั้งค่าความถี่) อินพุต AI2: อินพุตเพียง 0-10V เอาต์พุตอนาล็อก: A01, A02: 0-10V / 0-20mA (สัญญาณแรงดันไฟฟ้า / กระแสไฟฟ้าความถี่ในการทำงานตัวบ่งชี้กระแสไฟขาออก ฯลฯ) เอาท์พุทรีเลย์ของรีเลย์: TA / TB / TC เปิดตามปกติหนึ่งปิดตามปกติ ลักษณะการควบคุม: การควบคุม V / F, ไม่มีการควบคุมเวกเตอร์ PG (ไม่มีการควบคุมเวกเตอร์เซ็นเซอร์, การควบคุมเวกเตอร์แบบวนซ้ำแบบเปิด) การควบคุม PID ในตัว (การควบคุมแรงดันผู้ใช้แรงดันคงที่) การอ่านค่า RS485 ในตัว (สำหรับการอ่านสถานะอินเวอร์เตอร์การตั้งค่าความถี่การหยุดเริ่มอินเวอร์เตอร์ ฯลฯ) หน่วยเบรก: 0.75-22KW (ใช้สำหรับการสตาร์ทและหยุดอย่างรวดเร็วเครื่องตัดอุปกรณ์ยก ฯลฯ) อินพุตตัวแปลงความถี่: RST (เชื่อมต่อกับแหล่งจ่ายไฟ), เอาต์พุตการแปลงความถี่: UVw (เชื่อมต่อกับมอเตอร์), ไม่มีข้อกำหนดเกี่ยวกับลำดับการเดินสายไฟ ข้อควรระวัง: 1. ก่อนการบิดโปรดตรวจสอบให้แน่ใจว่าปิดเครื่องอินพุต 2. งาน wring ควรดำเนินการโดยวิศวกรไฟฟ้ามืออาชีพ 3. ดินขั้วจะต้องเชื่อมต่อกับพื้นดิน 4. เมื่อเดินสายวงจรหยุดชั่วคราวฉุกเฉินโปรดตรวจสอบให้แน่ใจว่าการตรวจสอบมีประสิทธิภาพ 5. อย่าเชื่อมต่อสายเอาต์พุตของอินเวอร์เตอร์กับเปลือกหอยและใส่ใจว่า ลวดออกไม่ควรลัดวงจร 6. โปรดตรวจสอบว่าแรงดันไฟฟ้าของวงจรหลัก AC สอดคล้องกับแรงดันไฟฟ้าของอินเวอร์เตอร์หรือไม่ 7. อย่าทำแรงดันไฟฟ้าทนต่อการทดสอบบนอินเวอร์เตอร์ 8. โปรดเชื่อมต่อตัวต้านทานเบรกตามแผนภาพการเดินสาย 9. อย่าเชื่อมต่อสายไฟเข้ากับขั้วเอาต์พุต U, V, W 10. อย่าเชื่อมต่อคอนแทคกับวงจรเอาต์พุต.
