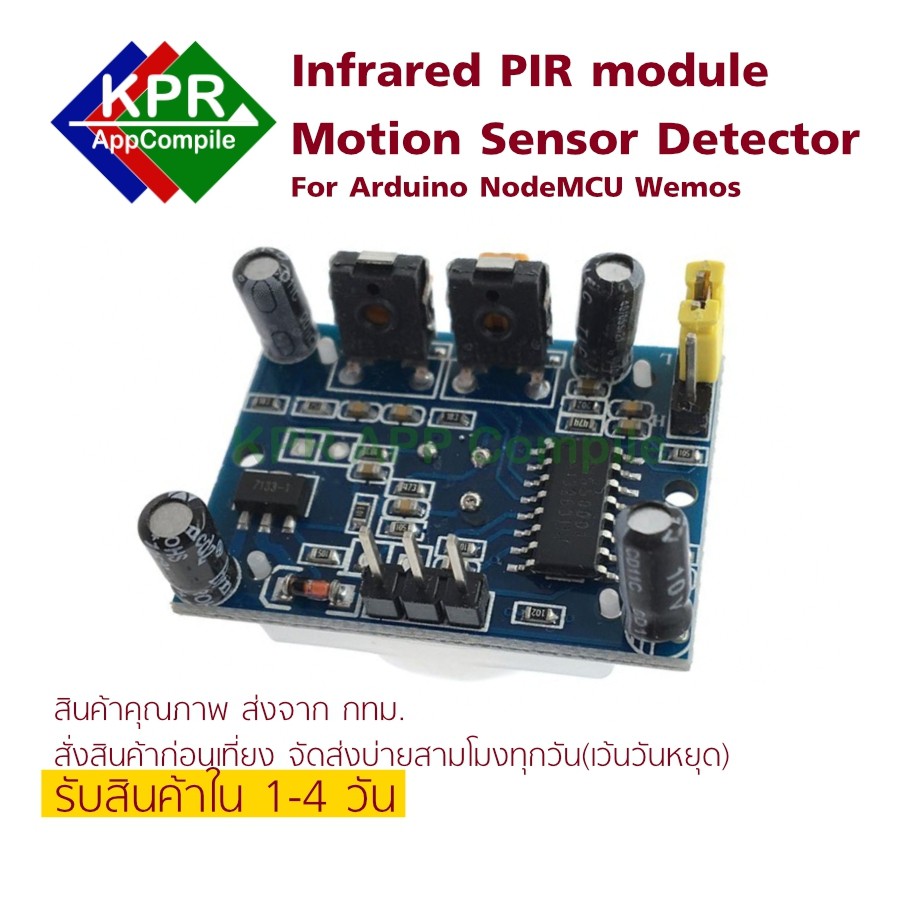

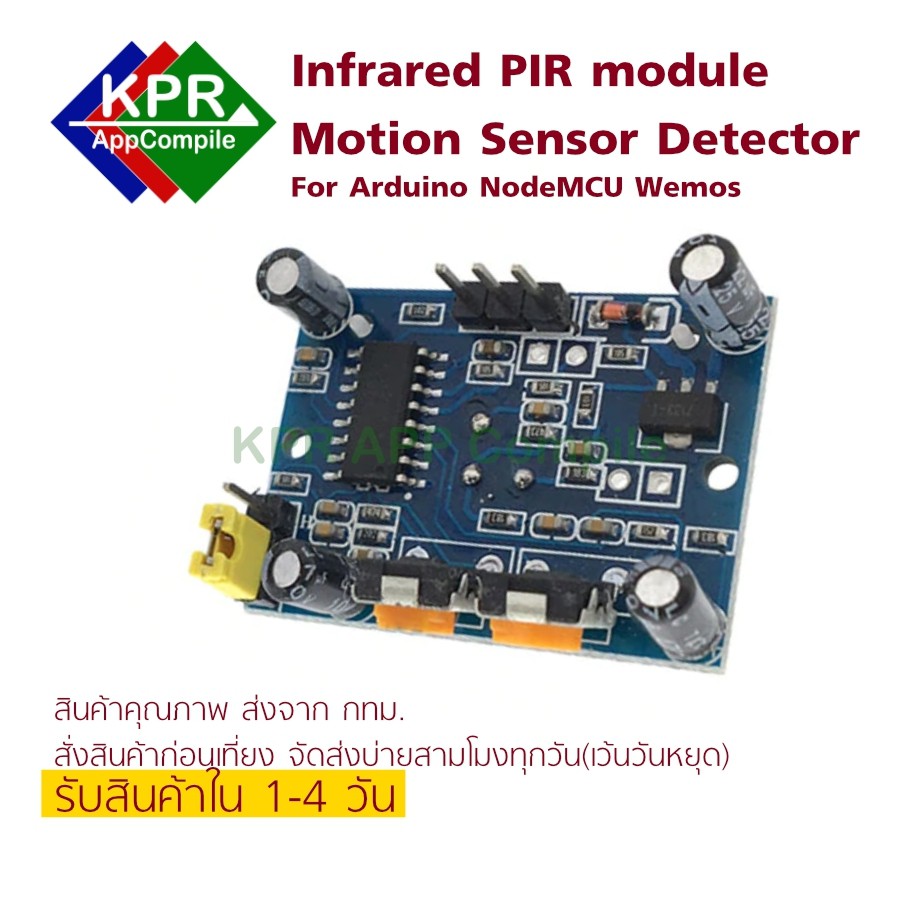

HC-SR501 Infrared IR Pyroelectric PIR Motion Sensor Detector Module For Arduino NodeMCU Wemos By KPRAppCompile

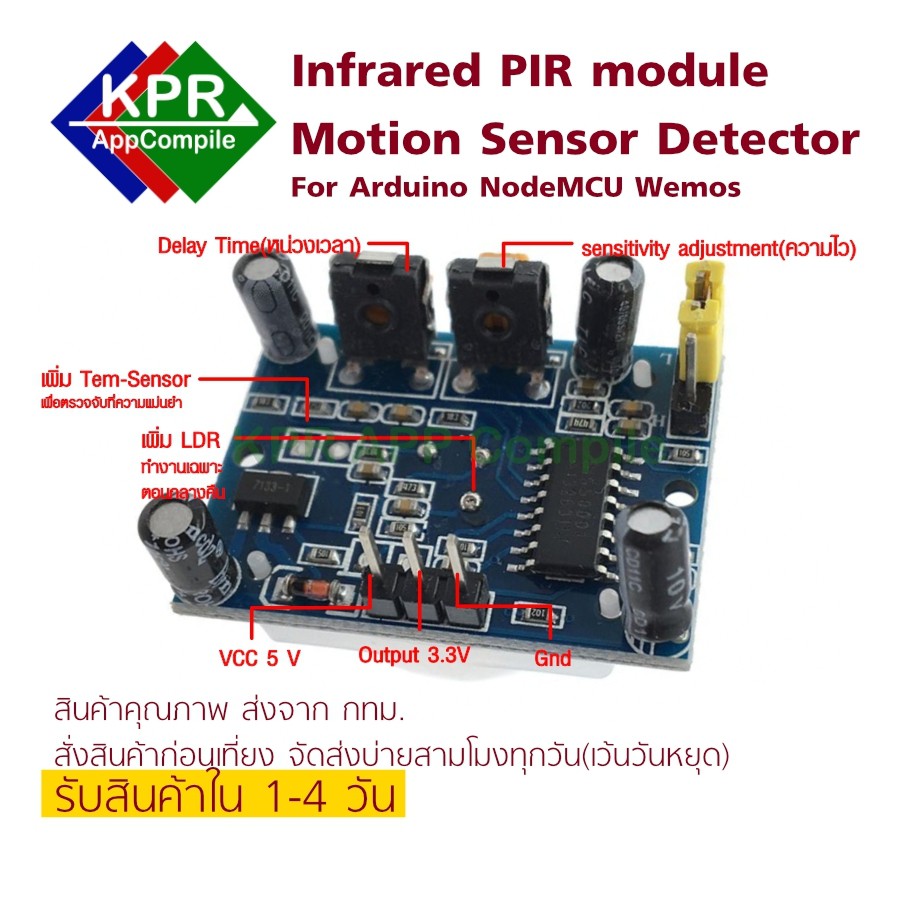

Motion Sensor PIR HC-SR501 เซนเซอร์ตรวจจับความเคลื่อนไหว Infrared Motion sensor HC-SR501 For Arduino NodeMCU Wemos PIR Motion Sensor ใช้สำหรับตรวจจับความเคลื่อนไหวจากความร้อน เช่นสิ่งมีชีวิต เมื่อมีคนเดินผ่าน motion sensor switch ก็จะจับค่าความร้อนที่เปลี่ยนแปลง แล้วส่งค่าสัญญาณมีไฟ ออกมา ในกรณีที่ไม่มีการเปลี่ยนแปลงส่งค่าไฟ สัญญาณ 0V ออกมา เราสามารถนำค่านี้ไปสั่งควบคุม Arduino NodeMCU Wemos ได้ สามารถปรับเวลาหน่วงเวลาในการตรวจจับครั้งต่อไปได้ ปรับระยะทางการตรวจจับได้ 3-7 เมตร มีช่องให้ต่อ LDR เพิ่ม เพื่อให้ทำงานตรวจจับแต่ตอนกลางคืน Product Type: HC--SR501 Body Sensor Module Operating voltage range: DC 4.5-12V Quiescent Current: <50uA Level output: High 3.3 V /Low 0V Trigger: L can not be repeated trigger/H can be repeated trigger(Default repeated trigger) Delay time: 5-200S(adjustable) the range is (0.xx second to tens of second) Block time: 2.5S(default)Can be made a range(0.xx to tens of seconds Board Dimensions: 32mm*24mm Angle Sensor: <100 ° cone angle Operation Temp: -15-+70 degrees **ข้อแนะนำ 1 ควรปรับ VR ทั้ง 2 ตัว ทวนเข็มนาฬิกาจนสุดก่อน 2 แล้วค่อยๆปรับเพิ่ม VR Delay Time(หน่วงเวลา) ตามที่ต้องการ 3 ส่วน VR Sensitive ควรปรับทีละน้อย ดูการเปลี่ยนแปลงของการทำงาน นะคะ ตัวอย่าง Code int ledPin= 13; ขา 13 ของ Arduino ต่อ LED int inputPin= 3; // ขา 3 ของ Arduino ต่อกับ ขา OUT ของ Sensor void setup(){ pinMode(ledPin, OUTPUT); pinMode(inputPin, INPUT); } void loop(){ int value= digitalRead(inputPin); if (value == HIGH) { digitalWrite(ledPin, HIGH); delay(1000) ; } else { digitalWrite(ledPin, LOW); } }
