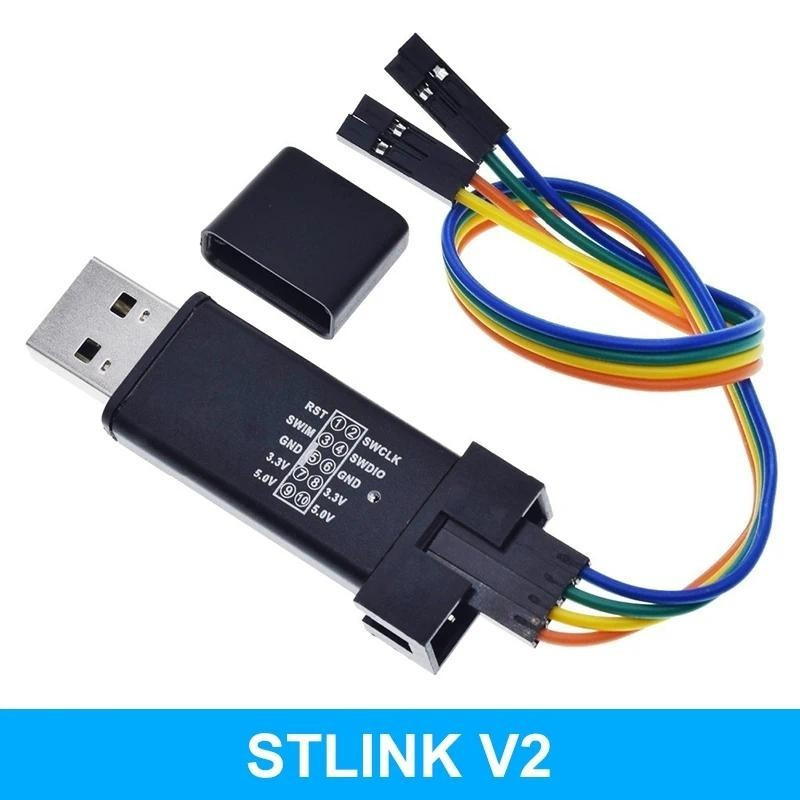

Stm32f401 STM32F411 บอร์ดพัฒนา STM32F401CCU6/CDU6 STM32F411CEU6 STM32F4 บอร์ดการเรียนรู้ 84Mhz 64KB RAM 256KB ST-LINK V2

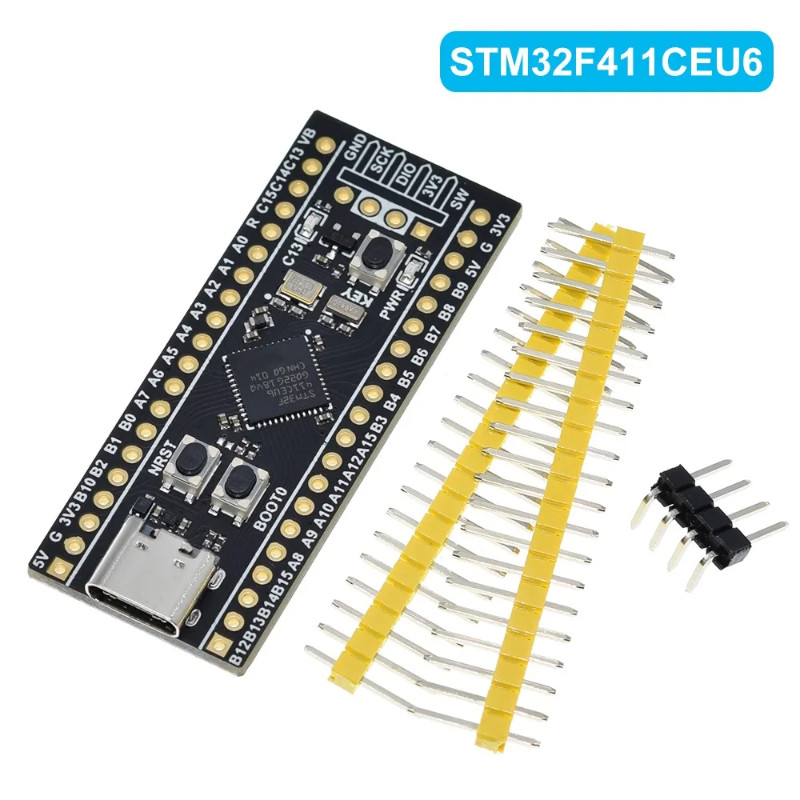

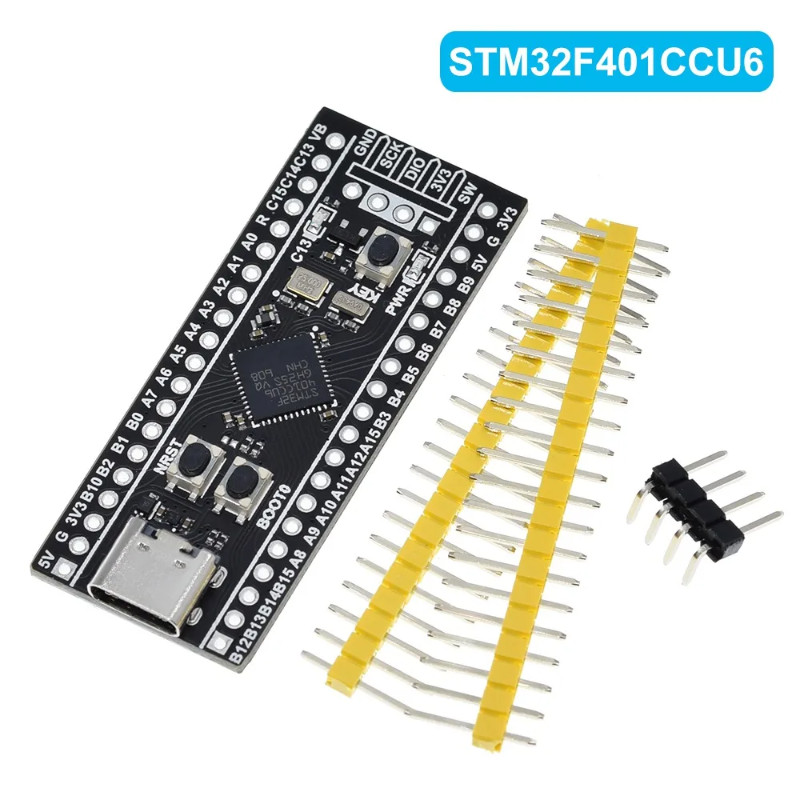

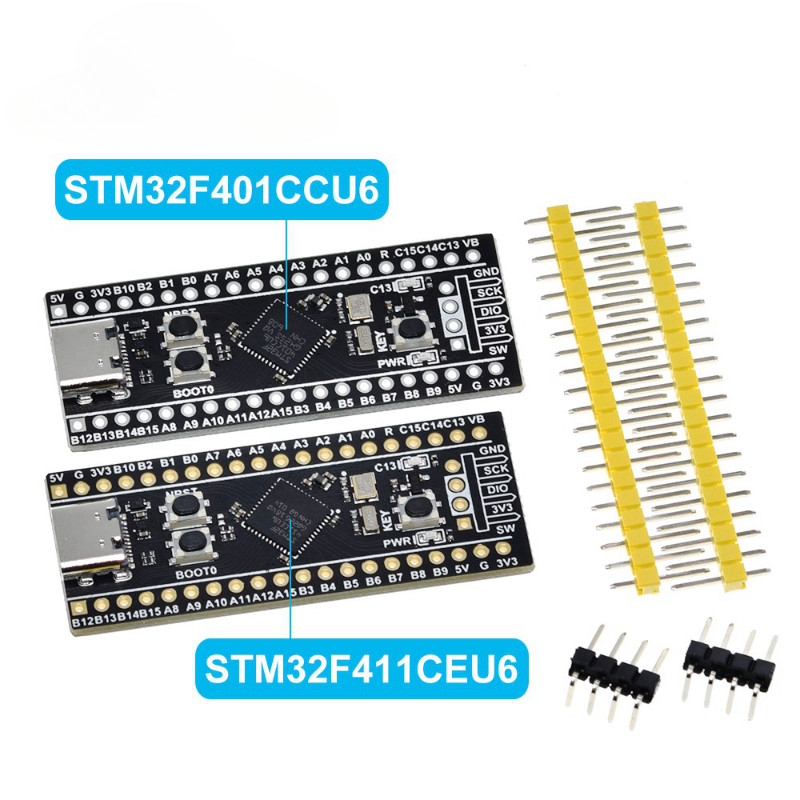

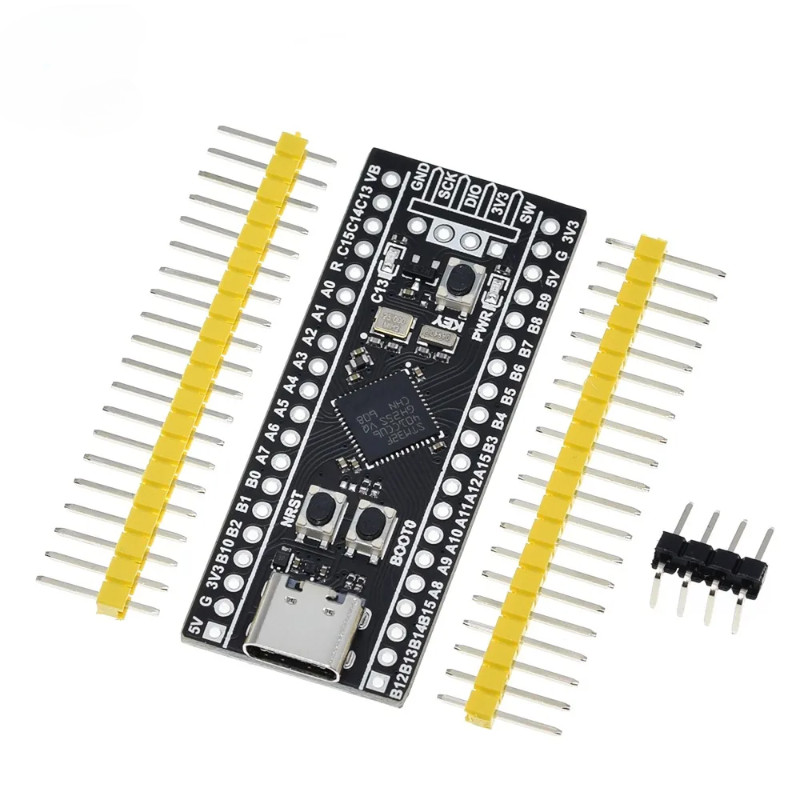

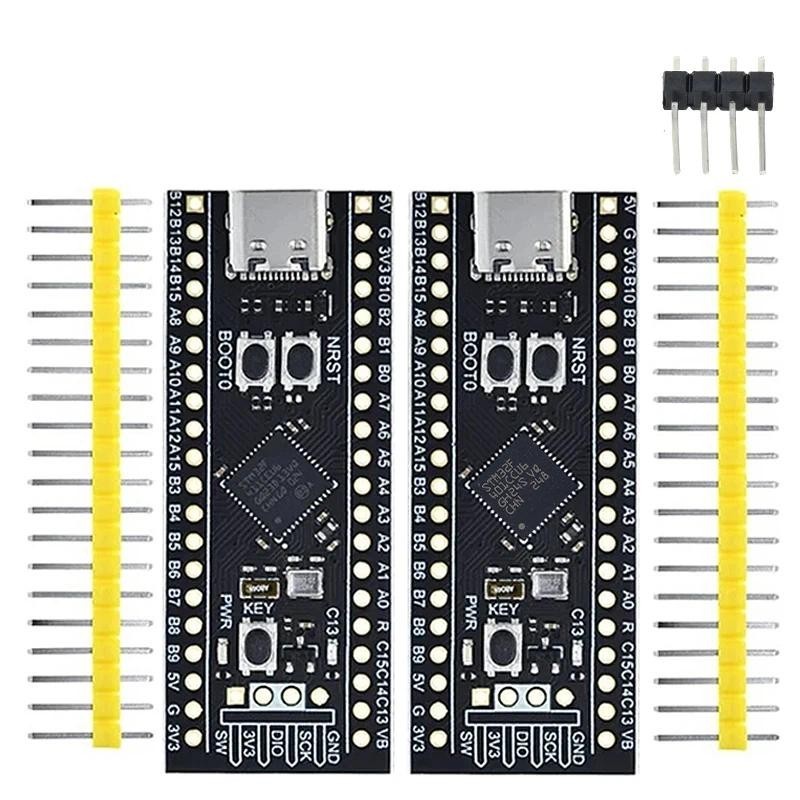

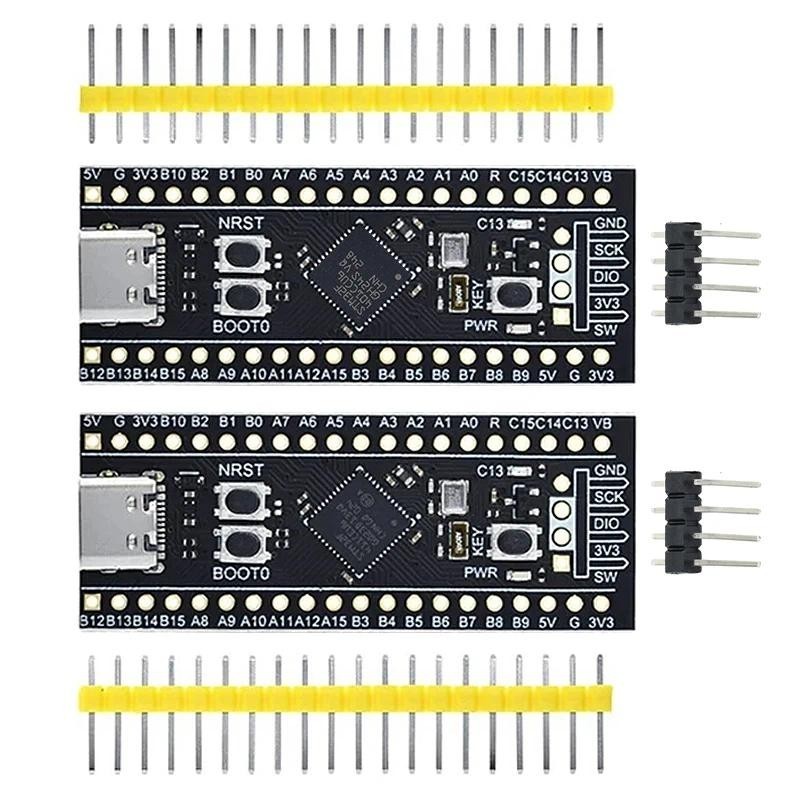

คำอธิบาย: บอร์ดหลัก STM32F401CEU6 V3.0 ความถี่ความถี่ รอม 84Mhz: แรม 64KB: 256KB บอร์ดหลัก STM32F411CEU6 V3.0 ความถี่ความถี่ รอม 100MHZ: แรม 128KB: 512KB ข้อมูลเกี่ยวกับคณะกรรมการแกนกลาง เครื่องสั่นคริสตัลความเร็วสูง 25MHZ และเครื่องสั่นคริสตัลความเร็วต่ำ 32.768Khz 6PF รุ่น V3.0 ของพินเริ่มใช้กระบวนการไร้สารตะกั่วส่วนหัวพินเป็นส่วนหัวพินเคลือบทองเป็นมิตรกับสิ่งแวดล้อมมากขึ้น มีการสงวนลิขสิทธิ์แผ่นแฟลชและกิจวัตร USBDisk && FATFFS สนับสนุนการเขียนโปรแกรม MicroPython ให้เฟิร์มแวร์ MicroPython ที่มีอยู่ดูลิงค์สำหรับไฟล์การกำหนดค่า แต่ไม่มีคำตอบทางเทคนิค! สนับสนุนการเขียนโปรแกรม Arduino ดู Github https://github.com/stm32duino/Arduino_Core_STM32 สอบถามรายละเอียดเพิ่มเติมได้ที่ บอร์ดที่มีเวอร์ชัน V1.3 ขึ้นไปมี 3 ปุ่มปุ่มรีเซ็ตปุ่ม BOOT0 และปุ่มผู้ใช้ วิธีการเข้าสู่โหมด ISP วิธีที่ 1: กดปุ่ม BOOT0 ค้างไว้และปุ่มรีเซ็ตไว้ใต้สถานะเปิดเครื่องจากนั้นปล่อยปุ่มรีเซ็ตและปล่อยปุ่ม BOOT0 หลังจากผ่านไป 0.5 วินาที วิธีที่ 2: กดปุ่ม BOOT0 ค้างไว้เมื่อปิดเครื่องและปล่อยปุ่ม BOOT0 0.5S หลังจากเปิดเครื่อง โหมด DFU ของคอมพิวเตอร์: เพียงใช้สายเคเบิลข้อมูลเพื่อเชื่อมต่อกับคอมพิวเตอร์หากมีปัญหาในการไม่รู้จักคุณสามารถอุ่นชิปได้อย่างถูกต้อง (25 ° จากนั้นก็เข้าสู่โหมด ISP อีกครั้ง. โหมดพอร์ตอนุกรม: ใช้ USB เป็นพอร์ตอนุกรมเพื่อเชื่อมต่อ PA9 และ PA10 ของคณะกรรมการหลัก ซอฟต์แวร์: STM32CubeProg. ไม่จำเป็นต้องใช้ USB เป็นพอร์ตอนุกรมไม่มีดีบักเกอร์ไม่มีไดรเวอร์คอมพิวเตอร์เพียงแค่สายเคเบิลข้อมูล TYPE-C เพื่อดาวน์โหลดเฟิร์มแวร์ให้เสร็จสมบูรณ์ วิธีการป้อน HID Bootloader หลังจากเขียนลงใน APP กดปุ่ม KEY ค้างไว้คลิกปุ่มรีเซ็ต LED C13 กะพริบปล่อยปุ่ม KEY เพื่อเข้าสู่ #STM32F401 #STM32F411 #Development #Board #STM32F401CCU6/ Cdu6 #STM32F411CEU6 #STM32F4 #Learning #Board #84Mhz #64KB #RAM #256KB #ST- ลิงค์ V2
