DIYsound 1ชิ้น BMS 4S BMS 6S BMS 8S 25A วงจรป้องกันแบตเตอรี่ บอร์ดโมดูลป้องกันแบตเตอรี่ลิเธียม LiFePo4 3.2V 14.6V 21.9V เหมาะสมลำโพงบลูทูธdiy

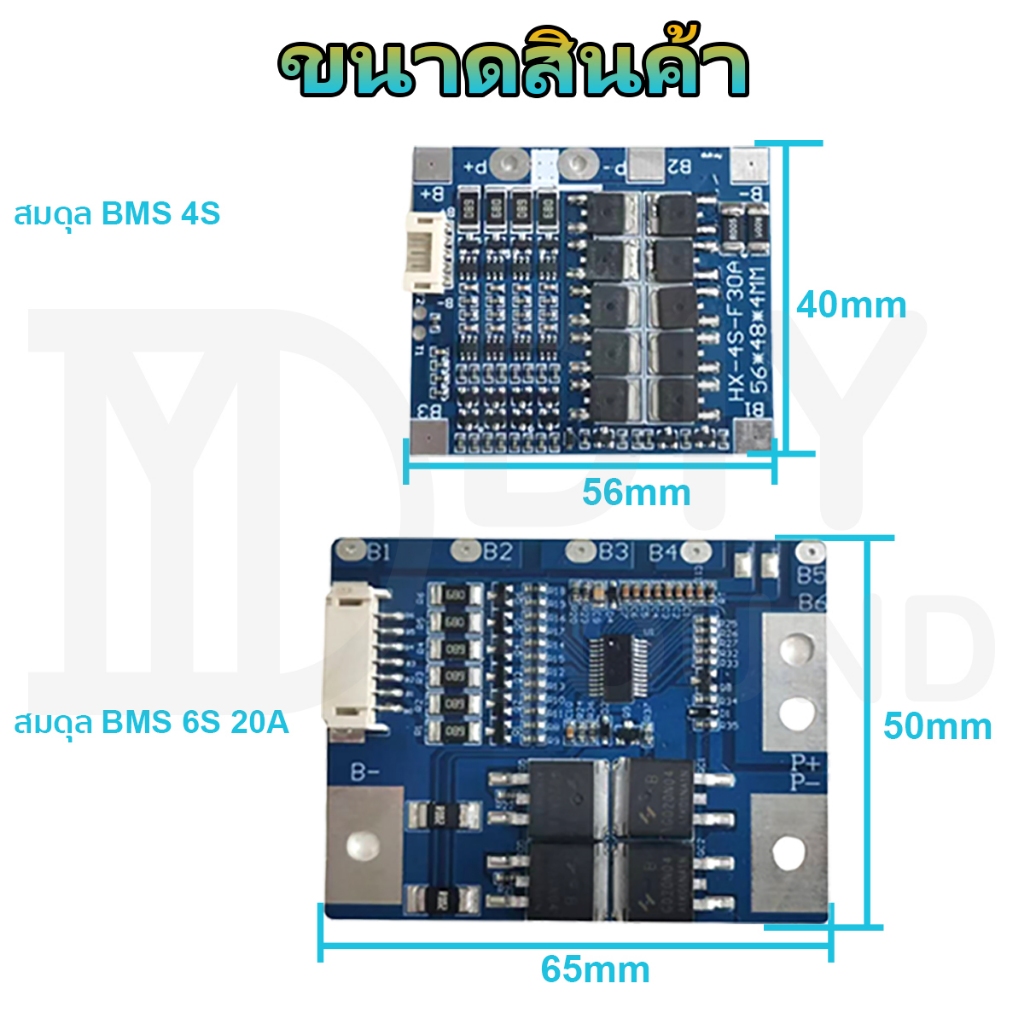

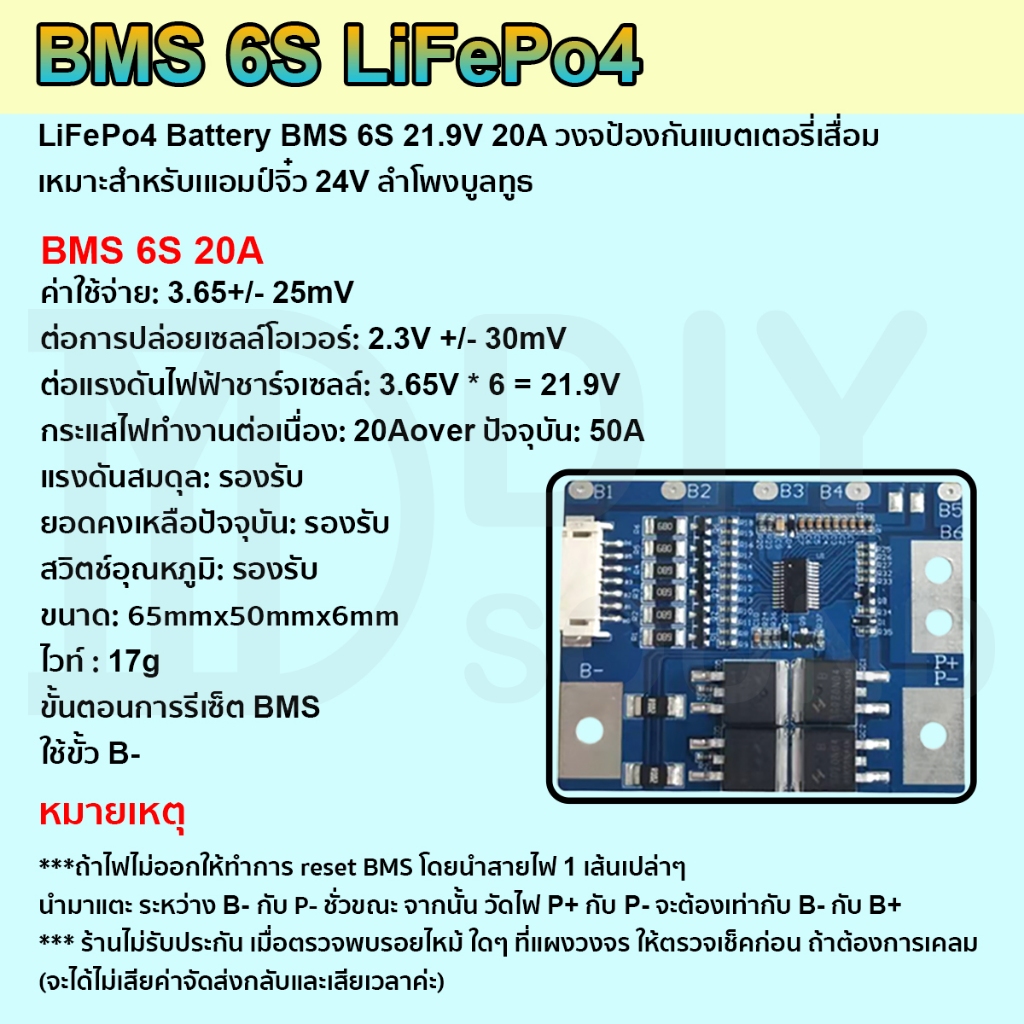

บีเอ็มเอส 6S LiFePo4: วงจรป้องกันการเสื่อมสภาพของแบตเตอรี่ LiFePo4 BMS 6S 21.9V 20A เหมาะสำหรับเครื่องขยายเสียงขนาดเล็ก 24V และลำโพงบลูทู ธ 6S 20A BMS ค่าบริการ: 3.65 +/- 25mV แรงดันไฟฟ้าของเซลล์ที่คายประจุมากเกินไป: 2.3V +/- 30mV แรงดันไฟฟ้าของเซลล์เกินพิกัด: 3.65V * 6 = 21.9V กระแสไฟทำงานต่อเนื่อง: 20A, กระแสไฟเกิน: 50A แรงดันไฟฟ้าที่สมดุล: รองรับ กระแสไฟฟ้าสมดุล: รองรับ สวิตช์อุณหภูมิ: รองรับ ขนาด: 65 มม. x 50 มม. x 6 มม น้ำหนัก: 17g ขั้นตอนการรีเซ็ต BMS ของ BMS ใช้ขั้วบีลบ. ข้อควรระวัง: การรีเซ็ต BMS โดยการเชื่อมต่อสายไฟเปล่า สัมผัส B- และ P-. ชั่วคราวเพื่อสัมผัส B- และ P-. จากนั้นวัดแรงดันไฟฟ้าระหว่าง P+ และ P-. แรงดันไฟฟ้าควรเท่ากับแรงดันไฟฟ้าระหว่าง B- และ B + ร้านค้าไม่รับประกันว่ามีรอยไหม้บนแผงวงจรหรือไม่ โปรดตรวจสอบก่อนอ้างสิทธิ์การรับประกัน สิ่งนี้จะช่วยให้คุณประหยัดค่าขนส่งและเวลาได้ ==================================================== บีเอ็มเอส 4S LiFePo4: โมดูลแผงวงจรป้องกันแบตเตอรี่ LiFePO4 4S 4S สำหรับโมดูลแผงวงจรป้องกันแบตเตอรี่ 3.2V 32650 แบตเตอรี่ แบตเตอรี่ LiFePo4 ของ LiFePo4 ต้องใช้วงจรควบคุมการชาร์จหรือ BMS เพื่อควบคุมกระบวนการชาร์จอย่างแม่นยำซึ่งแตกต่างจากแบตเตอรี่ตะกั่วกรด แบตเตอรี่อาจเสื่อมสภาพก่อนเวลาอันควรหากไม่มีการควบคุมที่เหมาะสมแบตเตอรี่อาจเสื่อมสภาพก่อนเวลาอันควร BMS นี้ใช้สำหรับแบตเตอรี่ LiFePo4 เท่านั้น 4S 30A ที่มีกระแสไฟสูงสุด 56A (สูงสุด) เป็นประเภทพอร์ตทั่วไประหว่างการชาร์จและพอร์ตการใช้งานเหมาะสำหรับการใช้งานทั่วไป แผนภาพการเดินสายมีให้ แนะนำให้ใช้วิธีแรกเนื่องจากง่ายที่สุด (ไม่จำเป็นต้องใช้ซ็อกเก็ตที่ให้มา) คำเตือน *** คำเตือน *** กรุณาระวังและสังเกตสายไฟที่เชื่อมต่อกับแบตเตอรี่ ต้องเชื่อมต่ออย่างถูกต้องตามแผนภาพวงจรบนหน้าปกเว็บไซต์ ทำตามตัวอักษรบนแผงวงจร ควรติดตั้งซ็อกเก็ตที่ให้มา (สำหรับผู้ใช้ครั้งแรกไม่แนะนำให้ใช้ซ็อกเก็ต ใช้แผนภาพวงจร 1) ตรวจสอบให้แน่ใจว่าได้จัดเรียงอย่างถูกต้องตามลำดับ B- B1 B2 B3 B4 หากคุณสับสนเพียงใช้แผนภาพวงจร 1 ที่ไม่มีซ็อกเก็ต!) หากคุณสับสนให้ใช้แผนภาพวงจร 1 ค่ะ ถูกต้องค่ะ ทางร้านยังใช้เวอร์ชัน 1 สำหรับการทดสอบก่อนจัดส่ง ข้อมูลจำเพาะ: แรงดันไฟฟ้าเกินพิกัด: 3.75v ± 0.05v ความล่าช้าในการป้องกันการชาร์จไฟเกิน: 1300MS หยุดชาร์จเมื่อแรงดันไฟฟ้าเกิน: 3.60v ± 0.05v แรงดันไฟฟ้าตรวจจับการคายประจุเกินพิกัด: 2.10v ± 0.08v ความล่าช้าในการตรวจจับการคายประจุเกินพิกัด: 145S แหล่งจ่ายไฟเมื่อแรงดันไฟฟ้าต่ำกว่า: 2.30v ± 0.1v แรงดันไฟฟ้าที่ชาร์จได้สูงสุด: 14.8V กระแสไฟชาร์จสูงสุด: 20A กระแสไฟต่อเนื่องสูงสุด: 30A กระแสไฟสูงสุดสูงสุด: 56A การปรับสมดุลเริ่มต้น: 3.6v ± 0.05v ปรับสมดุลปัจจุบัน: 58mA การทำงานปัจจุบัน: น้อยกว่า 30uA ขนาดบอร์ด PCB ของ PCB: 56x40x7 มม ผลิตภัณฑ์อาจมีรอยขีดข่วนเล็กน้อยเนื่องจากเราทำการทดสอบวงจรพื้นฐานในทุกหน่วยก่อนส่งมอบ การเชื่อมต่อ B-wire กับวงจรใหม่ หากไม่มีไฟเราขอแนะนำให้เชื่อมต่อสาย B เข้ากับสาย P- อย่างรวดเร็วก่อนเพื่อรีเซ็ตวงจร ร้านค้าไม่มีการรับประกันความคุ้มครองหากพบรอยไหม้บนแผงวงจร ==================================================== อายุการใช้งานของ BMS Po4 3.2v 6s 10A 19.2V หมายถึง: กระแสไฟที่ปล่อยออกมา: 10A การป้องกันกระแสเกิน: 33A ± 4A แรงดันไฟฟ้าที่ชาร์จได้: 21.9V ความต้านทานวงจรหลัก: ≤1.5mR กระแสไฟชาร์จ: 10A (แนะนำไม่เกิน 7A) การใช้พลังงานเซลล์ส่วนบุคคล: ≤28uAA อุณหภูมิในการทำงาน: -20℃ ถึง +85℃ อุณหภูมิในการจัดเก็บ: -40℃ ถึง +85℃ ความสูง: 50 * 32 มม. ขนาด: 50 * 32 มม การป้องกันไฟฟ้าเกินพิกัด แรงดันไฟฟ้าที่ตรวจจับได้: 3.65V ± 0.025V แรงดันไฟฟ้าที่ปล่อยออกมา: 3.55V ± 0.050V การป้องกันการคายประจุมากเกินไป แรงดันไฟฟ้าที่ตรวจจับได้: 2.3V ± 0.080V แรงดันไฟฟ้าที่ปล่อยออกมา: 2.7V ± 0.100V การป้องกันเซลล์ปรับสมดุล แรงดันไฟฟ้าที่สมดุล: 3.52V สมดุลปัจจุบัน: 68mA
