ICL89038 เครื่องกําเนิดสัญญาณความถี่ต่ํามัลติฟังก์ชั่น DIY ชิ้นส่วนชุดทดลอง

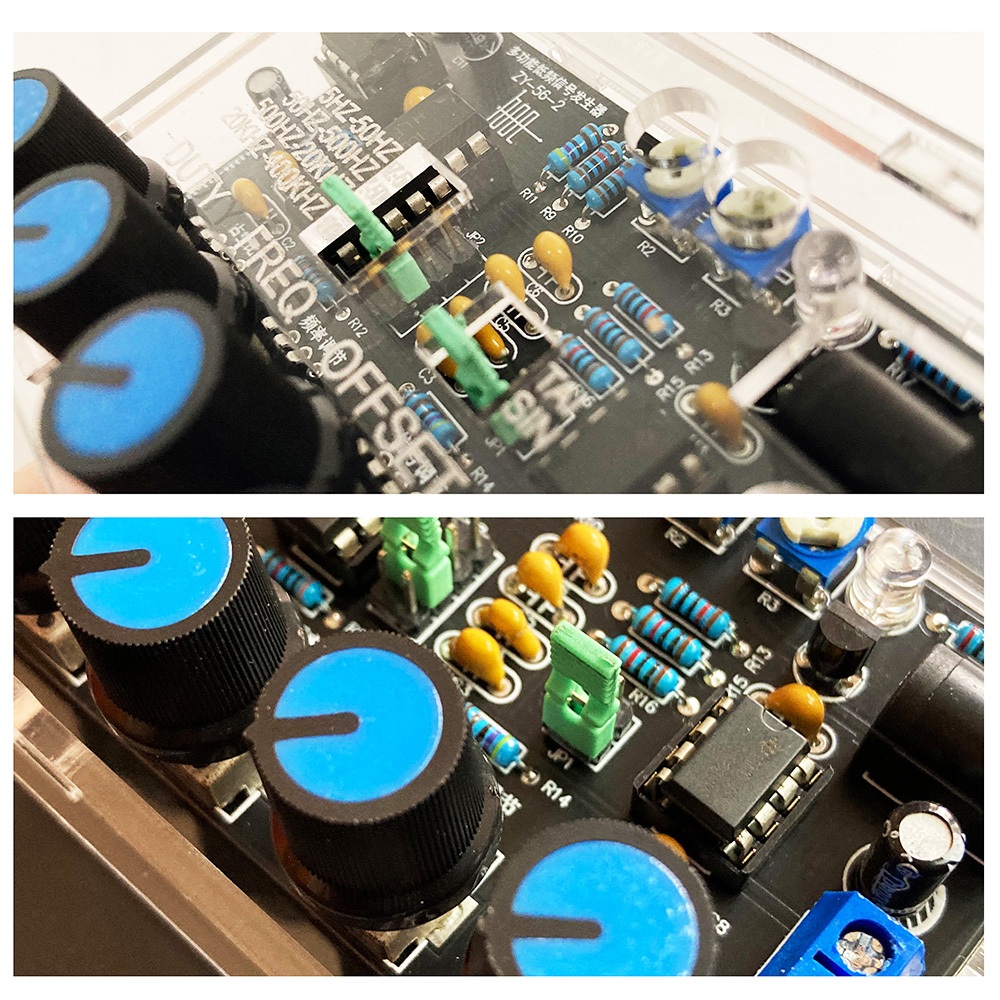

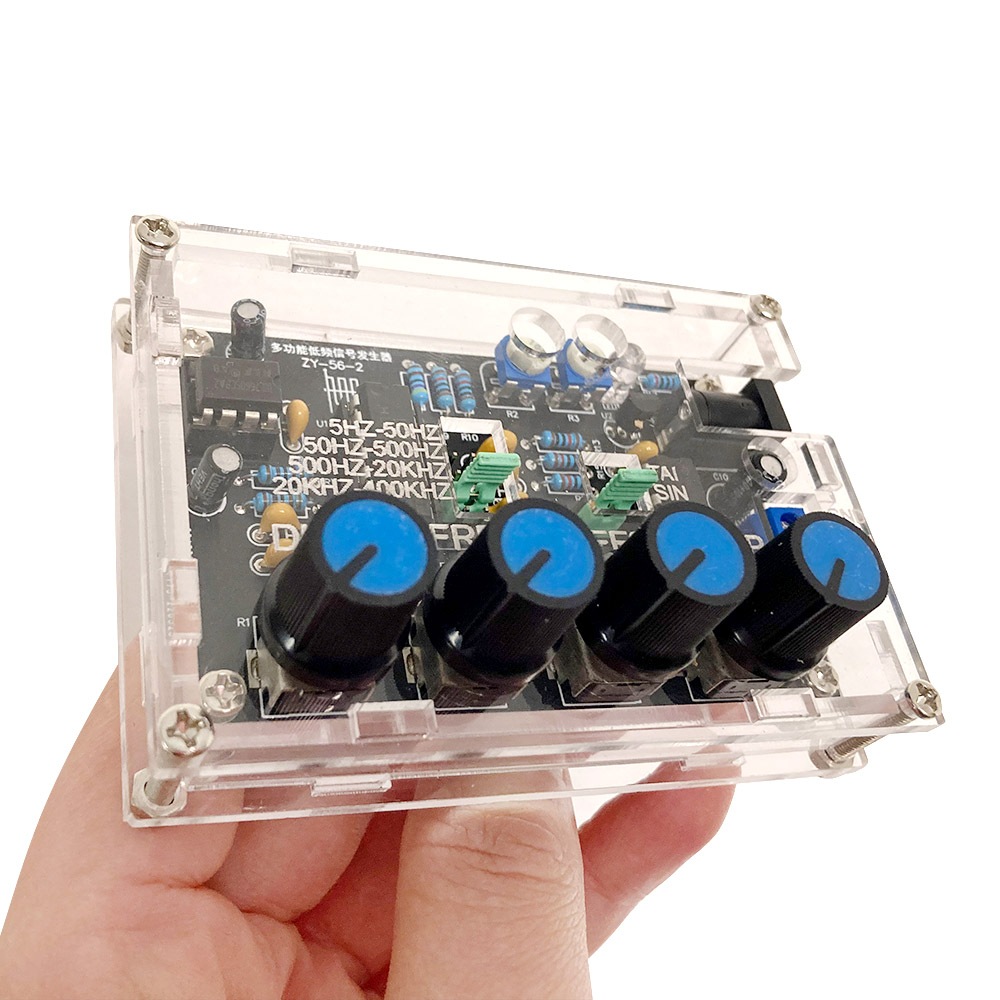

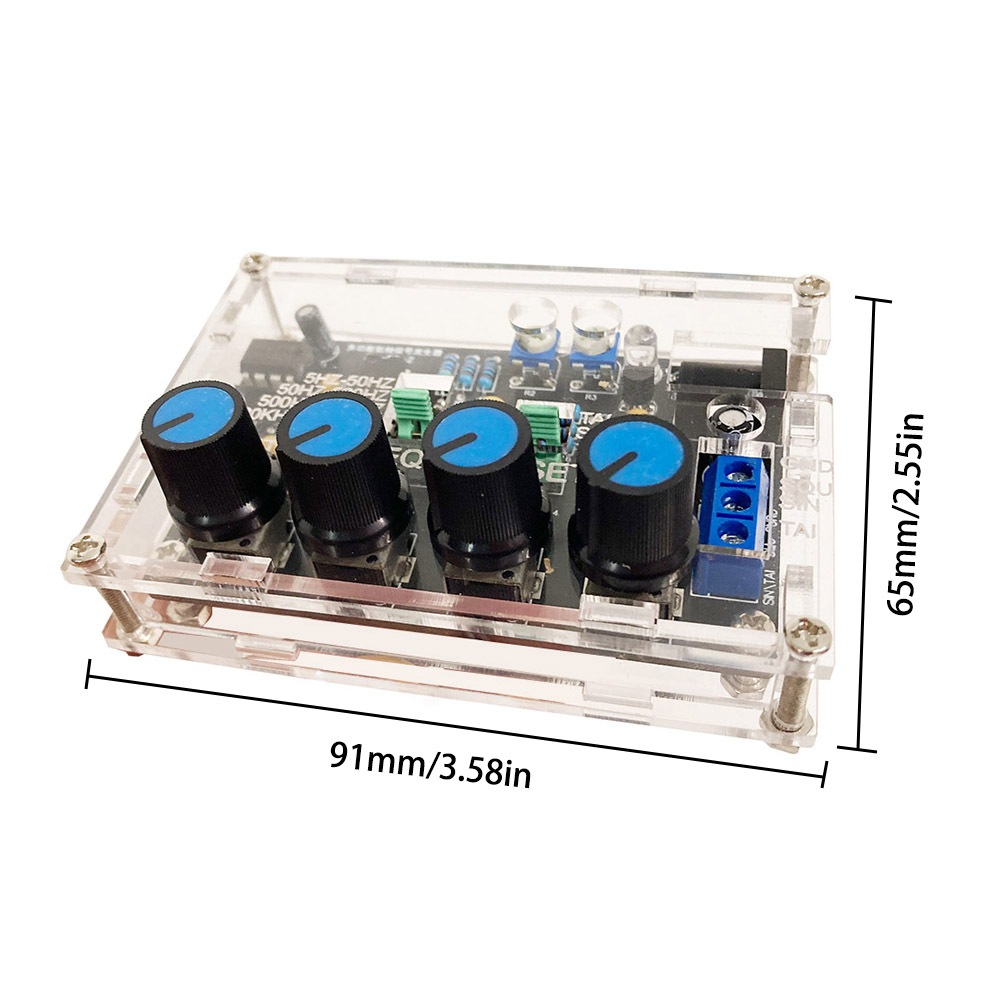

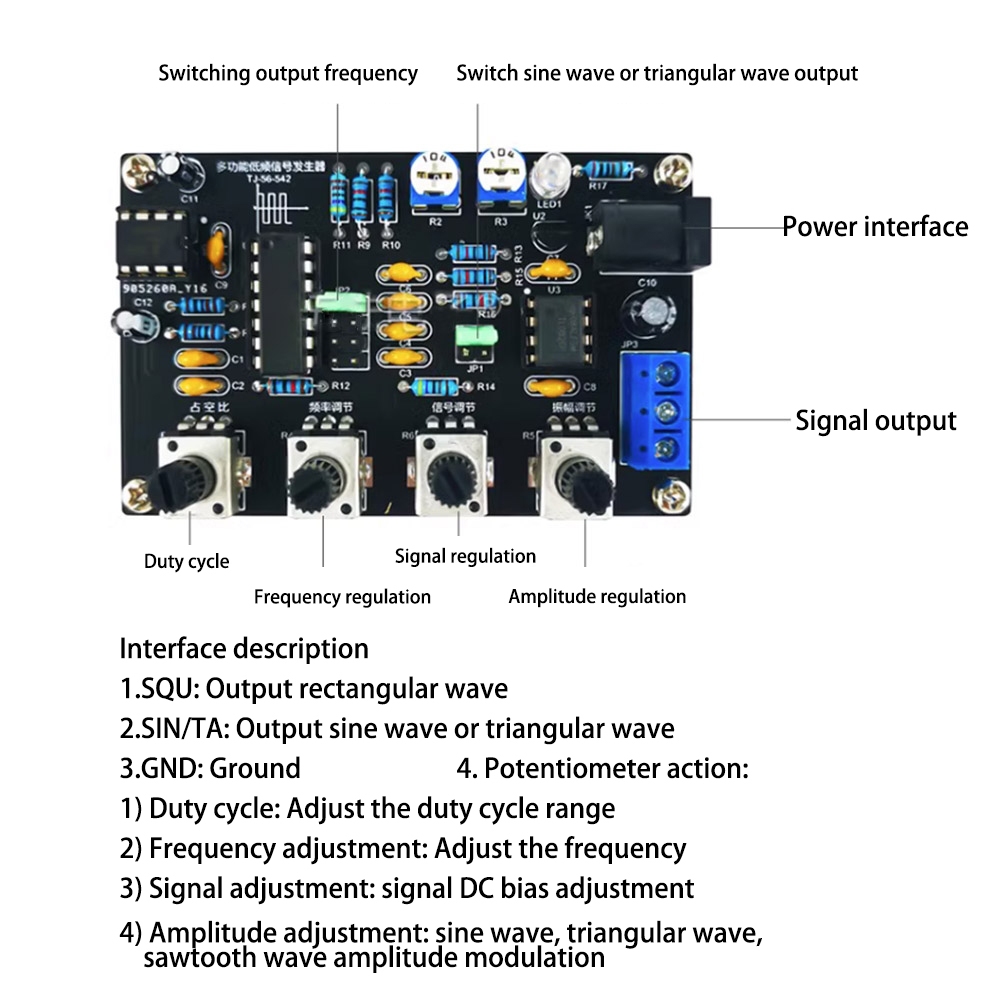

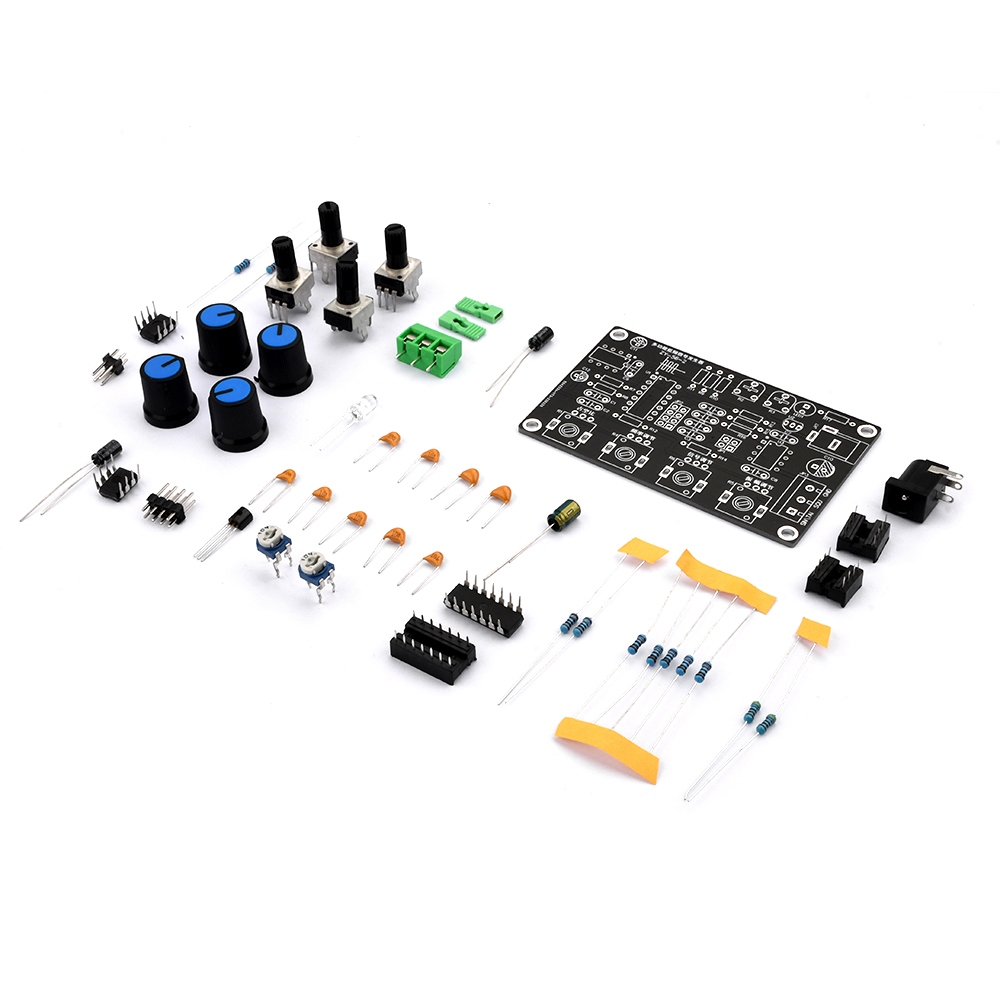

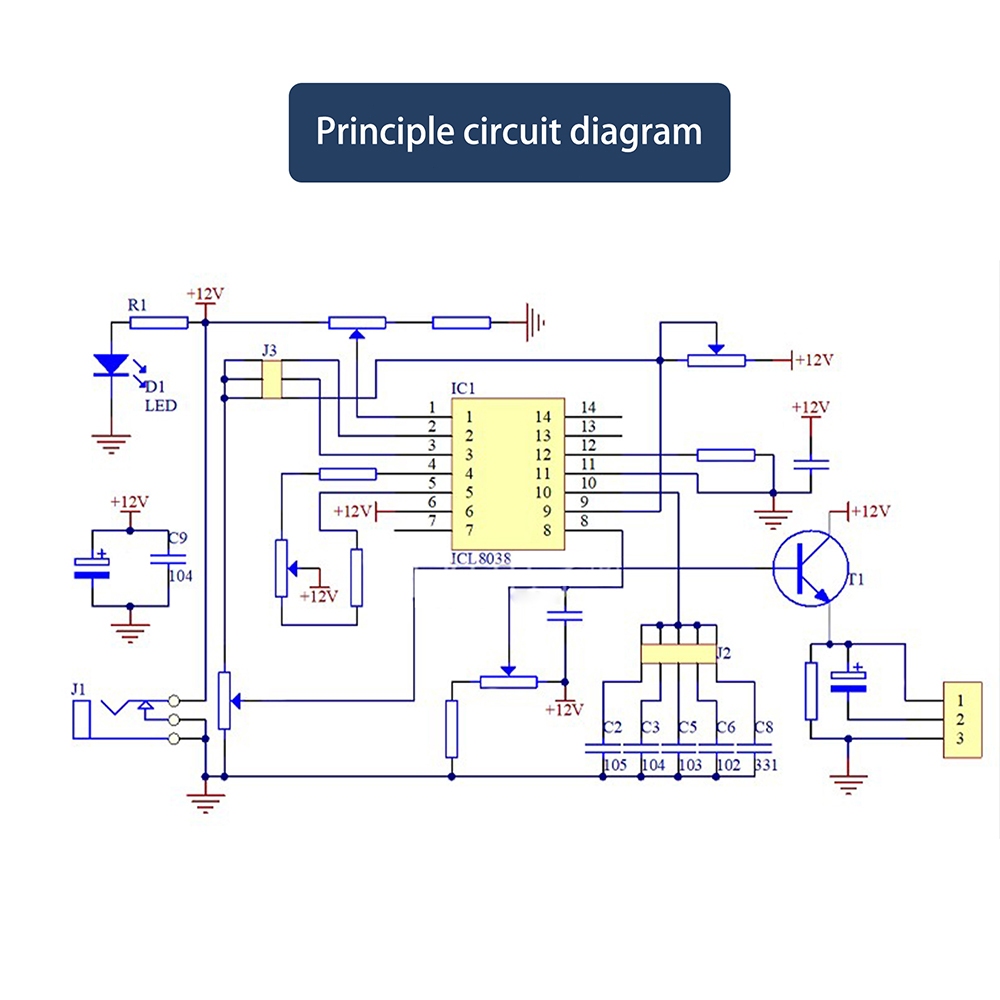

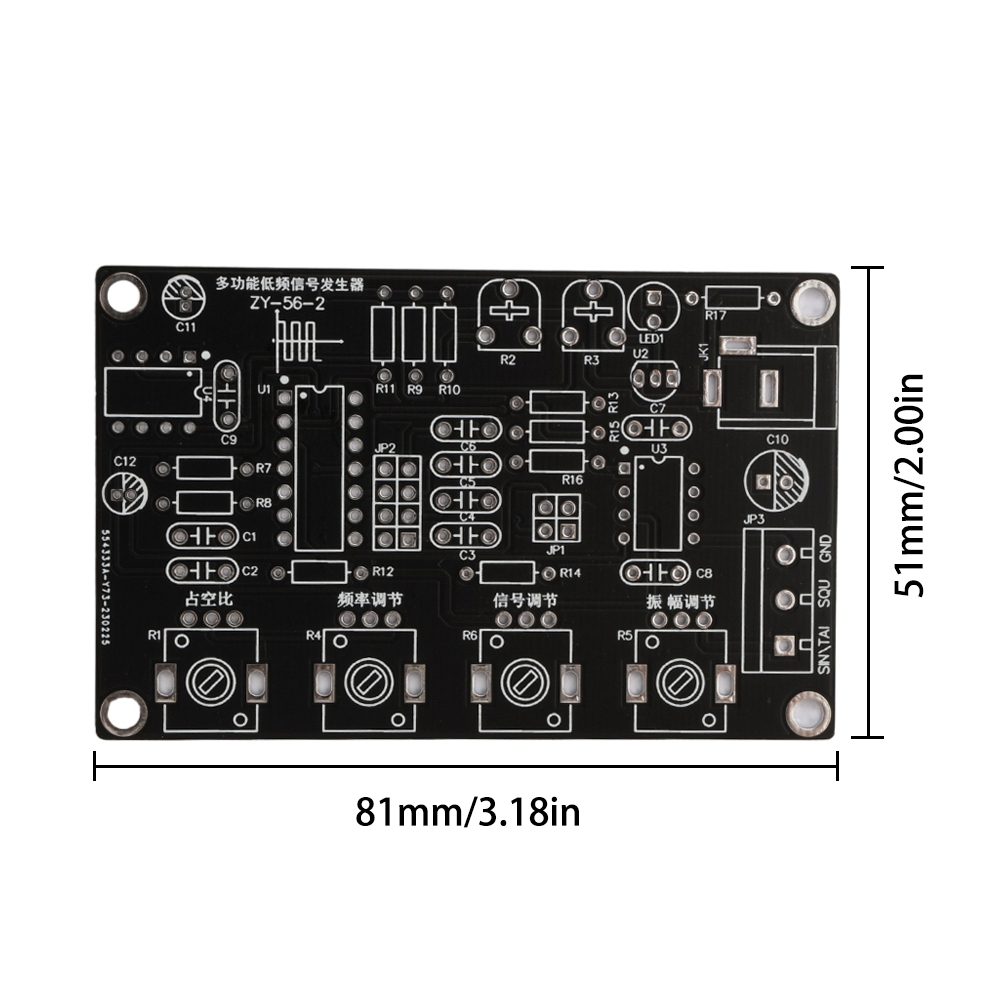

คุณสมบัติ: 1. การนำ ICL8038 และเครื่องขยายเสียงความเร็วสูงมาใช้เพื่อความแม่นยำที่สูงขึ้น 2. รูปคลื่นฟันเลื่อยกลับสามารถส่งออกไซน์ / สามเหลี่ยม / คลื่นสี่เหลี่ยม / ไปข้างหน้าและถอยหลัง 3. ช่วงความถี่: 5Hz ~ 400kHz; ช่วงรอบการทำงาน: 2-95% (ปรับได้); 4. รองรับเครื่องขยายเสียงคู่ไม่ปิดกั้นตัวเก็บประจุและมั่นใจได้ว่าสัญญาณความถี่สูงและความถี่ต่ำจะบิดเบือน 5. ความถี่และแอมพลิจูดที่ปรับได้ 6. การปรับความถี่มีการหยาบและฟังก์ชั่นการปรับแต่งอย่างละเอียด 7. ชิ้นส่วนทั้งหมดผ่านรูติดตั้งง่าย การแนะนำสินค้า 1.ชุดเครื่องกำเนิดสัญญาณความถี่ต่ำมัลติฟังก์ชั่น ICL8038 เป็นชิปวงจรรวมชิปเดียวที่ผลิตโดยใช้เทคโนโลยีขั้นสูงเช่นไดโอดกั้น Schottky ข้อดีของช่วงแรงดันไฟฟ้าแหล่งจ่ายไฟกว้างมีเสถียรภาพสูงความแม่นยำสูงและใช้งานง่าย ส่วนประกอบภายนอกเพียงไม่กี่ชิ้นเท่านั้นที่จำเป็นต้องเชื่อมต่อเพื่อทำงาน และสามารถสร้างคลื่นสี่เหลี่ยมคลื่นสามเหลี่ยมและคลื่นไซน์ได้พร้อมกัน ความถี่ของรูปคลื่นฟังก์ชั่นถูกควบคุมโดยแรงดันไฟฟ้าภายในหรือภายนอกและสามารถใช้กับการสั่นควบคุมแรงดันไฟฟ้าและตัวโมดูเลเตอร์ FSK 2. มีความถี่ต่ำเมื่อเกิดการเปลี่ยนแปลงอุณหภูมิโดยมีสูงสุดไม่เกิน 50PPM / C; สามารถส่งสัญญาณดิจิตอลตะวันตกต่างๆเช่นคลื่นไซน์คลื่นสามเหลี่ยมและคลื่นสี่เหลี่ยม เอาท์พุทคลื่นไซน์ ความผิดเพี้ยนของคลื่นสามเหลี่ยมมีค่าความเป็นเส้นตรงสูง 0.1%; มีช่วงความถี่ 5HZ ~ 400KHZ; รอบการทำงานที่กว้างปรับได้ระหว่าง 2% ถึง 95%: ระดับสูง 0.1%; มีช่วงความถี่เอาต์พุต 5HZ ~ 400KHZ; รอบการทำงานที่กว้างปรับได้ระหว่าง 2% ถึง 95%: ระดับสูง ตั้งแต่ระดับ TTL ไปจนถึง 28V ใช้งานง่ายและต้องการช่วงเอาต์พุตที่น้อยที่สุดตั้งแต่ระดับ TTL ไปจนถึง 28V 3. ICL8038 เป็นวงจรรวมการสั่นที่แม่นยำพร้อมเอาต์พุตรูปคลื่นหลายตัวซึ่งสามารถสร้างคลื่นไซน์ที่แท้จริงที่สูญเสียต่ำคลื่นสามเหลี่ยมคลื่นสี่เหลี่ยมและสัญญาณชีพจรอื่น ๆ ตั้งแต่ 0.001HZ ถึง 300kHz โดยการปรับส่วนประกอบภายนอกแต่ละตัว นอกจากนี้ยังสามารถควบคุมความถี่และรอบการทำงานของรูปคลื่นเอาท์พุตด้วยกระแสหรือความต้านทาน นอกจากนี้เนื่องจากขั้วอินพุตสัญญาณ FM จึงสามารถใช้ชิปสำหรับการมอดูเลตความถี่ต่ำของสัญญาณความถี่ต่ำ ข้อมูลจำเพาะของผลิตภัณฑ์: วัสดุ: FR4 + อะคริลิค แรงดันไฟฟ้า: 12V ~ 15V ช่วงความถี่: 5Hz ~ 400KHz (ปรับได้) ช่วงรอบการทำงาน: 2-95% (ปรับได้) คลื่นไซน์ความผิดเพี้ยนต่ำ: 1% การดริฟท์อุณหภูมิต่ำ: 50ppm / การดริฟท์อุณหภูมิต่ำ: 50ppm /° ค. ความเป็นเชิงเส้นของคลื่นสามเหลี่ยมเอาท์พุต: 0.1% ช่วงอวัยวะเพศชาย DC: -7.5V ~ 7.5V ช่วงแอมพลิจูดเอาต์พุตเอาต์พุต: 0.1V ~ 11VPP (แรงดันไฟฟ้าที่ใช้งานได้ 12V) ขนาดบอร์ด PCB: 81 * 51 มม คำอธิบายอินเทอร์เฟซ: 1. SQU: เอาท์พุตคลื่นสี่เหลี่ยม 2. SIN/TA: คลื่นไซน์ออกหรือคลื่นสามเหลี่ยม 3. GND: ดิน 4. ฟังก์ชั่นของโพเทนชิออมิเตอร์: รอบการทำงาน: ปรับช่วงรอบการทำงาน การควบคุมความถี่: ปรับความถี่ การควบคุมสัญญาณ: การปรับสัญญาณลำเอียง DC การปรับแอมพลิจูด: คลื่นไซน์คลื่นสามเหลี่ยมการมอดูเลตแอมพลิจูดของคลื่นฟันเลื่อย 4) การปรับแอมพลิจูด: คลื่นไซน์คลื่นสามเหลี่ยมการมอดูเลตแอมพลิจูดของคลื่นฟันเลื่อย รายชื่อผลิตภัณฑ์: 1X เครื่องกำเนิดสัญญาณ DIY ชุด คำแนะนำการซื้อล่วงหน้า: ผลิตภัณฑ์สำหรับงานวิจัยและการทดลองทางวิทยาศาสตร์·ชุดนี้ (ส่วนที่หลวม) ไม่ใช่ผลิตภัณฑ์สำเร็จรูปและใช้สำหรับการวิจัยและการทดลองทางวิทยาศาสตร์เท่านั้น ·ชุดอุปกรณ์บางชุดมีชิ้นส่วนที่ผิดพลาดหรือทำงานไม่ดีโดยมีจุดมุ่งหมายเพื่อตรวจสอบความสามารถของผู้ประกอบในการแก้ไขปัญหาและปรับปรุงประสิทธิภาพ ด้วยการวัดและปรับปรุงตัวบ่งชี้ประสิทธิภาพของส่วนประกอบผ่านการแก้ไขปัญหาจะเป็นประโยชน์สำหรับการเพิ่มความรู้และทักษะที่เกี่ยวข้อง แม้ว่าชุดอุปกรณ์ (ชิ้นส่วนที่หลวม) จะได้รับการประกอบ แต่ข้อกำหนดทางเทคนิคและพารามิเตอร์อาจไม่เป็นไปตามมาตรฐานของผลิตภัณฑ์สำเร็จรูป เพื่อปรับปรุงตัวบ่งชี้ประสิทธิภาพของผลิตภัณฑ์ที่ประกอบขึ้นผู้ซื้อสามารถดำเนินการวิจัยของตนเองและทำการปรับปรุง ชุดนี้ไม่เหมาะสำหรับลูกค้าที่ต้องการผลิตภัณฑ์สำเร็จรูป·ชุดนี้ไม่เหมาะสำหรับลูกค้าที่ต้องการผลิตภัณฑ์สำเร็จรูป ·การประกอบและดีบักชุด (ชิ้นส่วนที่หลวม) ต้องใช้ความรู้และทักษะที่สอดคล้องกัน ก่อนประกอบชุดอุปกรณ์เสริมทั้งหมดควรวัดเพื่อให้แน่ใจว่าพารามิเตอร์ประสิทธิภาพของตนปลอดภัยก่อนการติดตั้ง ลูกค้าที่ไม่มีความรู้อย่างมืออาชีพที่เกี่ยวข้องไม่ควรประกอบด้วยตัวเองมิฉะนั้นจะรับผิดชอบต่ออันตรายที่เกิดขึ้น ชุดอุปกรณ์นี้แสดงถึงการยอมรับคำแนะนำข้างต้น·การซื้อชุดอุปกรณ์นี้ (ชิ้นส่วนที่หลวม) แสดงถึงการยอมรับคำแนะนำข้างต้น
