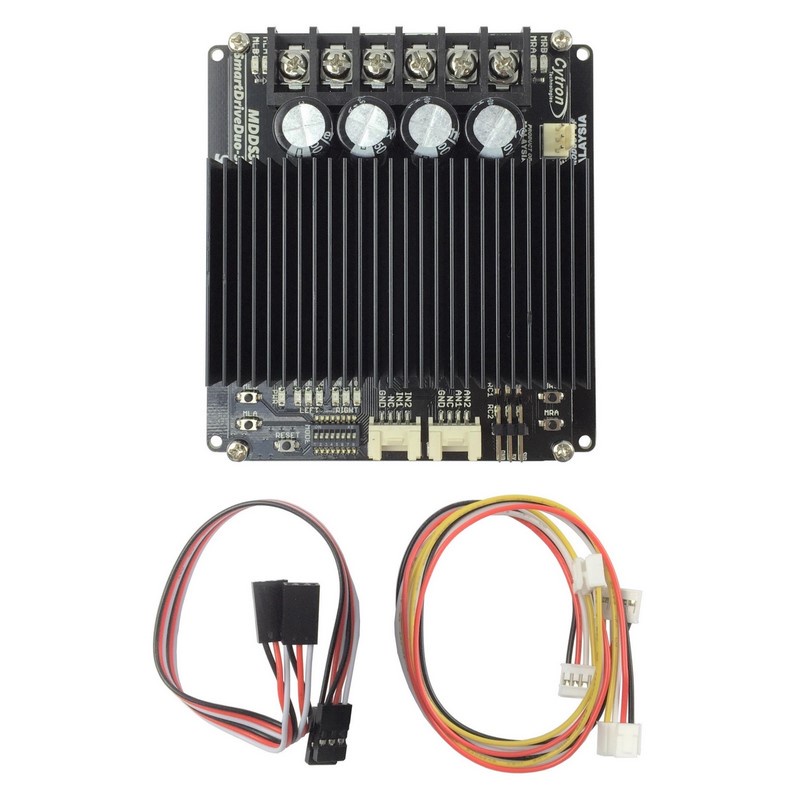

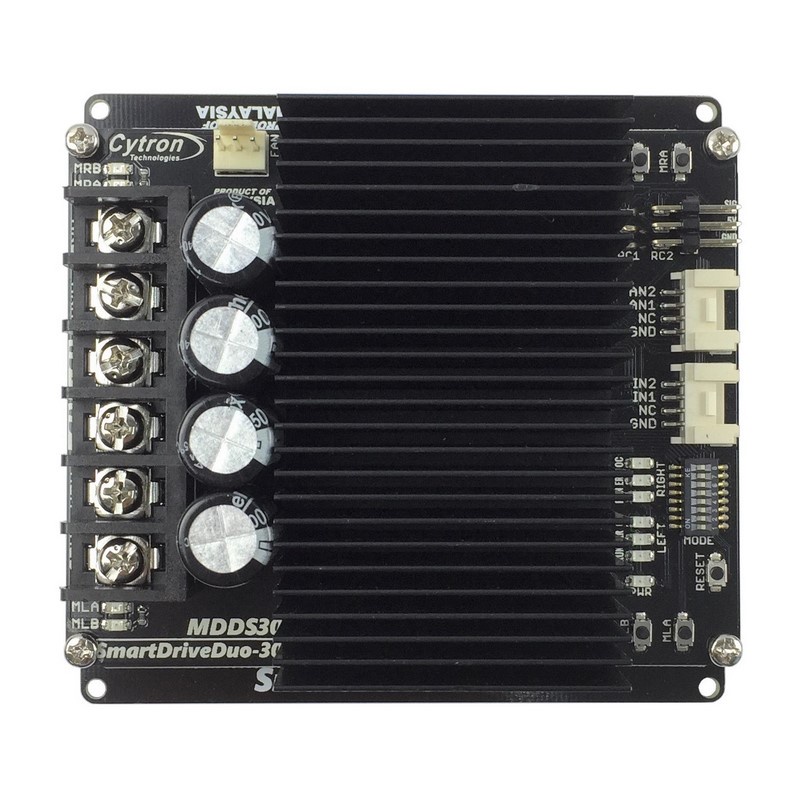

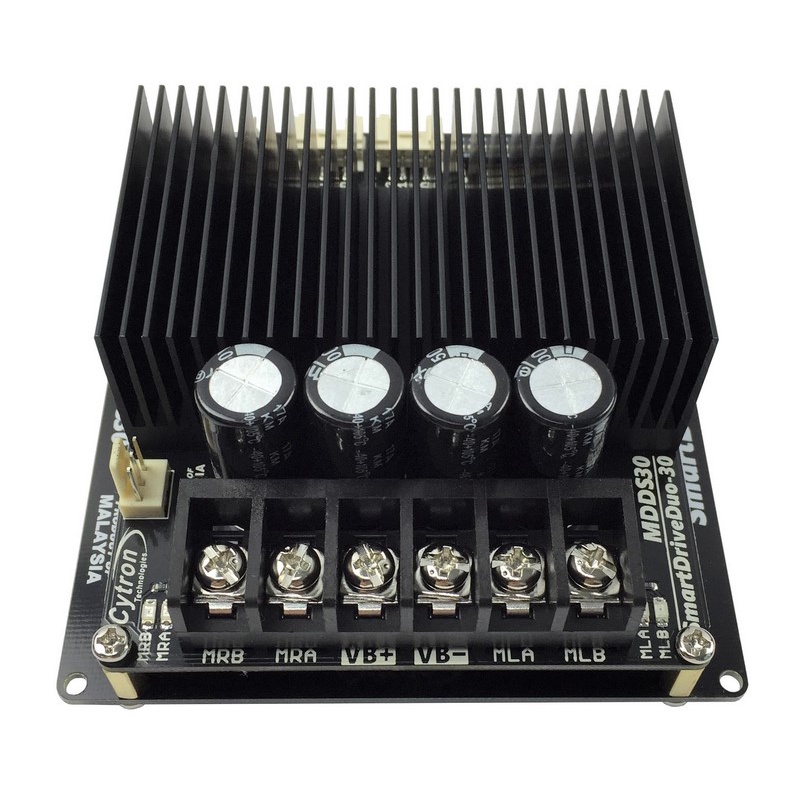

30Amp 7V-35V SmartDrive DC Motor Driver - 2 Channels (MDDS30)

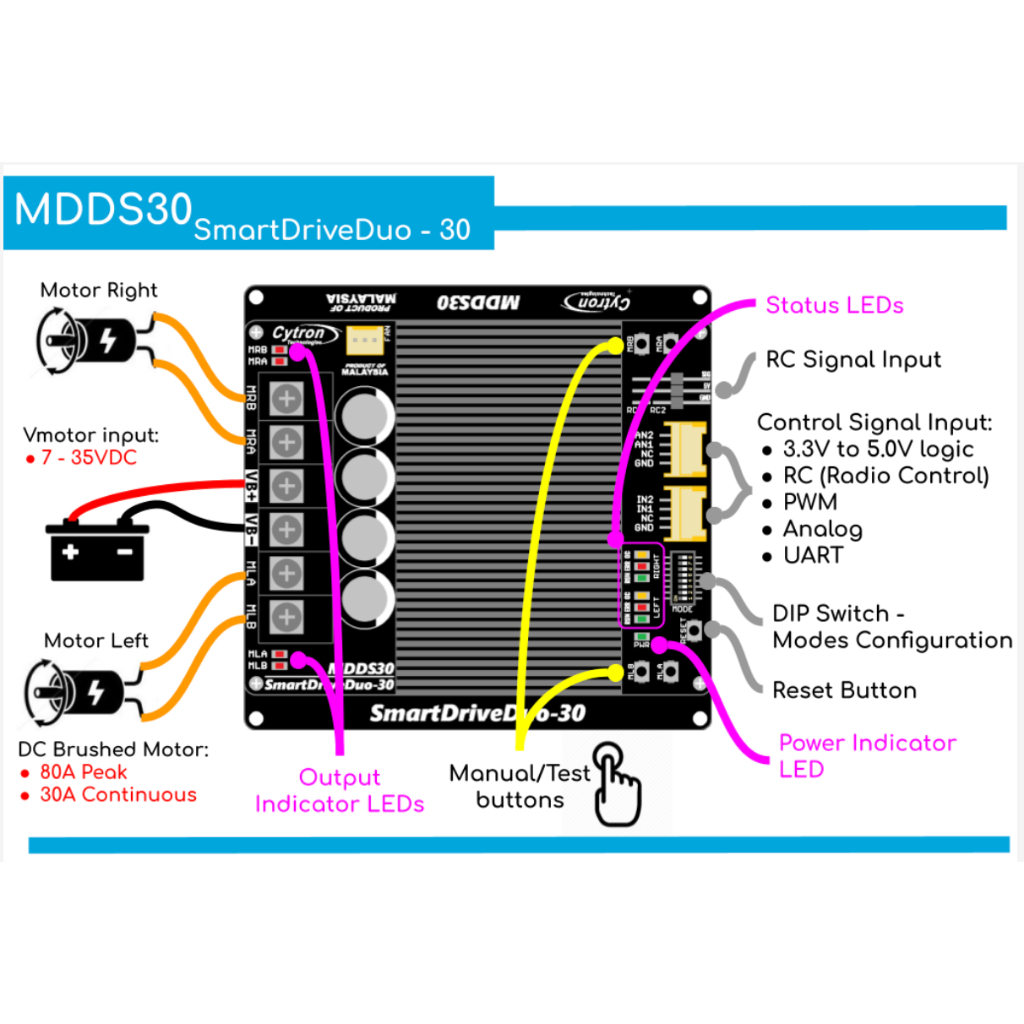

มอเตอร์ DC brushed ได้รับการใช้งานอย่างแพร่หลายสำหรับหลายแอปพลิเคชันต่าง ๆ ตั้งแต่การลำเลียง, AGV (Automated Guide Vehicle), หุ่นยนต์เคลื่อนที่ และหุ่นยนต์ต่อสู้ หนึ่งในเหตุผลที่ทำให้มันได้รับความนิยมคือความสะดวกในการใช้งาน แค่เชื่อมต่อสองขั้วของมอเตอร์กับพลังงานตามลำดับมันจะเริ่มหมุน แต่เพื่อควบคุมความเร็วและทิศทางจากคอนโทรลเลอร์จำเป็นต้องใช้มอเตอร์ไดรเวอร์ นี่คือ SmartDriveDuo-30 ที่สามารถรับสัญญาณ RC (Radio Control) เพื่อขับเคลื่อนมอเตอร์ DC brushed สองตัวอิสระหรือในโหมดผสม เหมาะสำหรับหุ่นยนต์ต่อสู้ อย่าลืมว่ามันรองรับกระแสสูงสุดถึง 80Amps (1 วินาที) และกระแสต่อเนื่องที่แต่ละช่องถึง 30Amps เหมาะสำหรับมอเตอร์ที่มีขนาดปานกลาง และด้วยความฉลาดนี้ ทำให้สามารถรับสัญญาณควบคุมจาก: - RC (Radio Control) - PWM จากไมโครคอนโทรลเลอร์ - แรงดันแอนาล็อกจากพอเทนติอมิเตอร์/ตัวต้านทานแปรผัน/จอยสติ๊ก - ข้อมูล UART จากไมโครคอนโทรลเลอร์ โหมดการทำงานถูกกำหนดโดยการกำหนดค่าที่สวิตช์ DIP อ้างอิงจากคู่มือผู้ใช้เพื่อการตั้งค่าที่ละเอียด เพื่อสามารถทำให้รับตัว RC เราจึงได้เพิ่ม 2x3header pin ด้วยเพียง 2 x สายต่อ RC (ซึ่งรวมอยู่ในนั้น) การต่อสายเสร็จสิ้น ใช้เวลาเพียง 2 นาทีเท่านั้น! และตามค่าเริ่มต้น MDDS30 ถูกกำหนดค่าในโหมดควบคุม RC โหมดผสม ด้วยช่วงการจ่ายไฟของ MDDS30 ที่มีระยะที่กว้าง ทำให้คุณสามารถเชื่อมต่อสองแบตเตอรี่ SLA เพื่อให้พลังงานมอเตอร์ของคุณเพราะมันรองรับการนำเข้าไฟฟ้าสูงสุดถึง 35VDC และคุณต้องการเพียงแบตเตอรี่เพื่อทำการเปิดใช้งานมอเตอร์และไดรเวอร์ แต่อย่ากังวล แบตเตอรี่ Li-po 3 เซลล์และ 6 เซลล์อยู่ในระหว่างไฟทำงาน :) ซึ่งมันยังมีการเตือนแบตต่ำในแรงดัน มอเตอร์ตัวไหนที่เหมาะกับการขับเคลื่อนด้วย MDDS30: - เป็นมอเตอร์ DC Brush (ขั้วสอง) - แรงดันการทำงานจาก 7V ถึง 35VDC - กระแสที่ระบุ ≤ 30A - กระแสสูงสุด ≤ 80A คุณสมบัติ: - ควบคุมสองทิศทางสำหรับมอเตอร์ DC แบรช - รองรับแรงดันมอเตอร์จาก 7V ถึง 35VDC- กระแสสูงสุดถึง 80A (1 วินาที), กระแสต่อเนื่องถึง 30A, ในแต่ละช่อง - MOSFETs บนบอร์ดถูกสลับที่ 18 kHz เพื่อการทำงานที่เงียบ - การเบรกแบบสร้างใหม่ - LED บนบอร์ดเพื่อแสดง: (ในแต่ละช่อง) - ข้อผิดพลาดของอินพุท (กระพริบ 2 ครั้ง) - คำเตือนแรงดันต่ำ (กระพริบ 3 ครั้ง) - การป้องกันแรงดันสูง (กระพริบ 4 ครั้ง) - การป้องกันอุณหภูมิสูง (กระพริบ 5 ครั้ง) - การป้องกันอุณหภูมิ - การจำกัดกระแส - โหมดอินพุทหลายแบบ: - RC (Radio Control) - แรงดันแอนาล็อกจาก potentiometer / ตัวต้านทานแปรผัน / จอยสติ๊ก - PWM และ DIR (sign-magnitude และ locked-antiphase) จากไมโครคอนโทรลเลอร์ - ข้อมูล UART รูปแบบซับซ้อนหรือรูปแบบแพคเกจจากไมโครคอนโทรลเลอร์ - Connectors GROVE ที่เข้ากันได้สำหรับอินพุทการควบคุม - Connectors ที่เป็นมิตรต่อตัวรับ RC - ปุ่มกดบนบอร์ดสำหรับทดสอบและการทำงานด้วยมือ - ไฟ LED บนบอร์ดสำหรับแสดงผลข้อผิดพลาด, รัน, กระแสต่อเนื่อง, output มอเตอร์, สำหรับแต่ละช่อง - ไม่มีการป้องกันขั้วสำหรับมอเตอร์ V - ขนาด: 81.28 มม.(กว้าง) x 101.60 มม.(ยาว) x 42 มม.(สูง) Specification: - อินพุทที่เข้ากันได้ 3.3 และ 5V - ช่องมอเตอร์ 2 - แรงดันการทำงาน (VDC) 7 ถึง 35 - กระแสสูงสุด (A) 80 - กระแสต่อเนื่อง (A) 30 - โหมดการทำงาน - ไม่มี Arduino Shield - ใช่ PWM (Lock-Antiphase และ Sign-Magnitude) - ใช่ UART - ใช่ Analog - ใช่ RC Servo Signal - การป้องกันพิเศษ - ไม่มีการป้องกัน Polarity - ใช่ การป้องกันกระแส/อุณหภูมิ - ลักษณะ - LED แสดงผล - ปุ่มทดสอบ/ดำเนินการด้วยมือ
