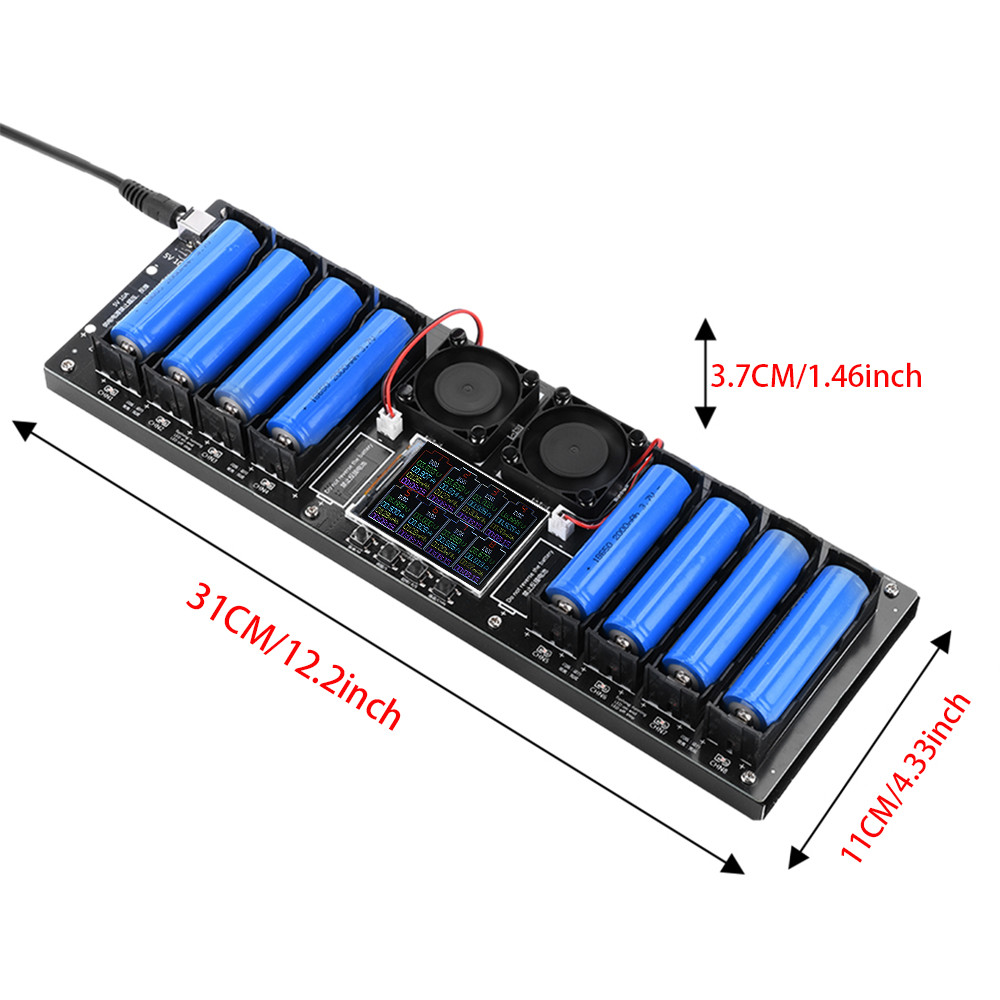

Pcbfun หน้าจอสี 2.4 นิ้วพร้อมจอแสดงผลโค้งเครื่องทดสอบความต้านทานภายในความจุแบตเตอรี่ 18650 แปดช่อง

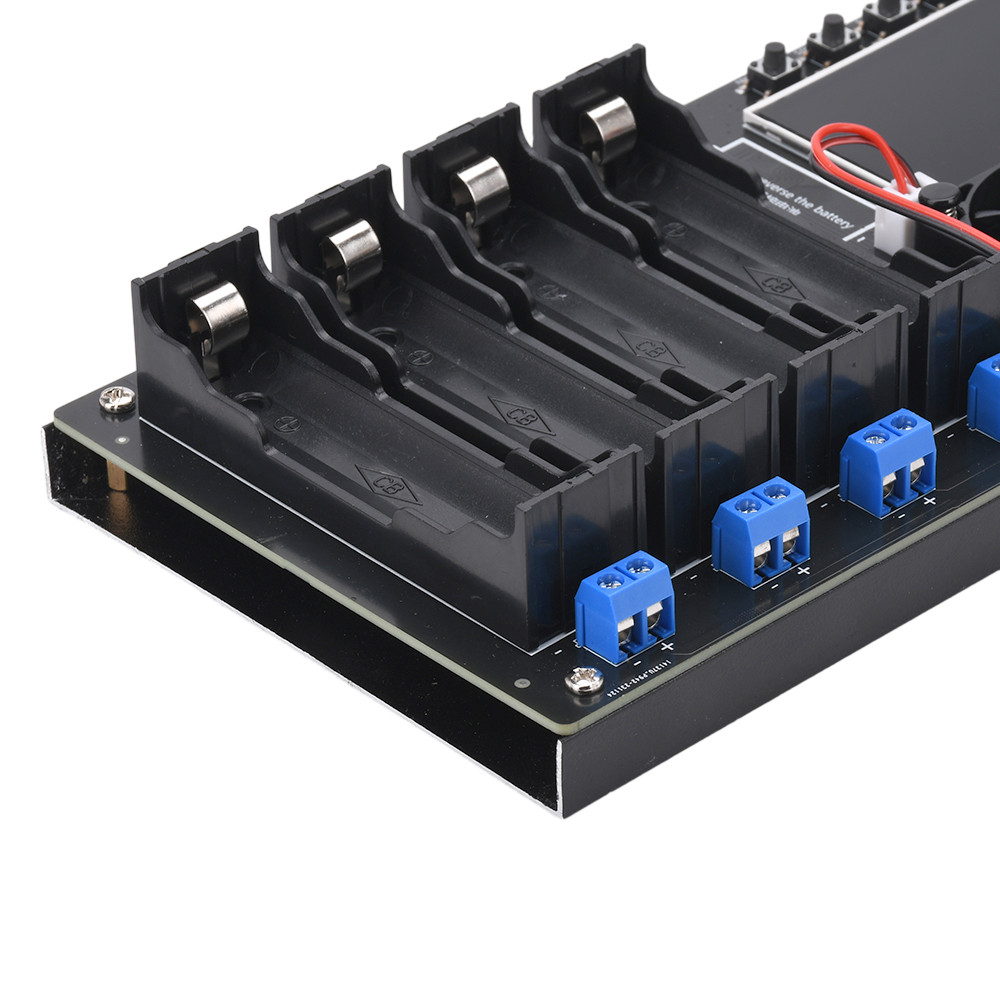

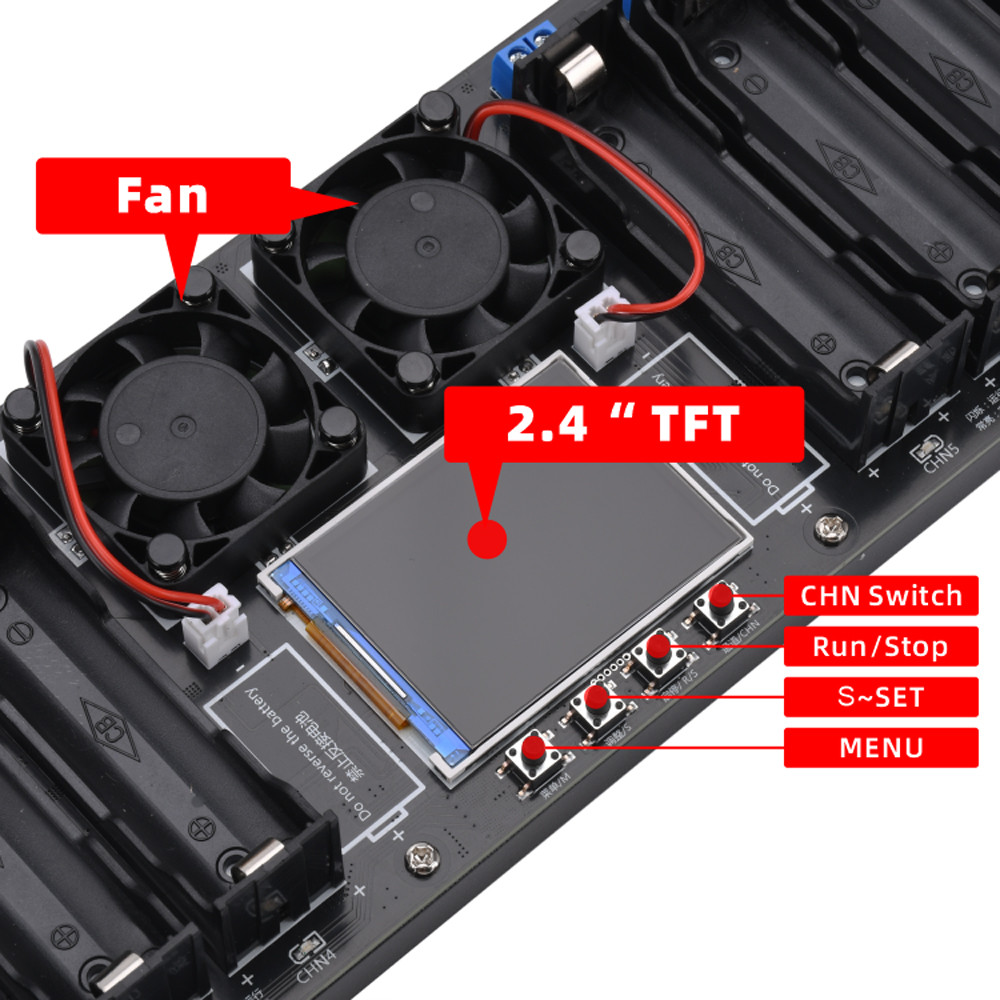

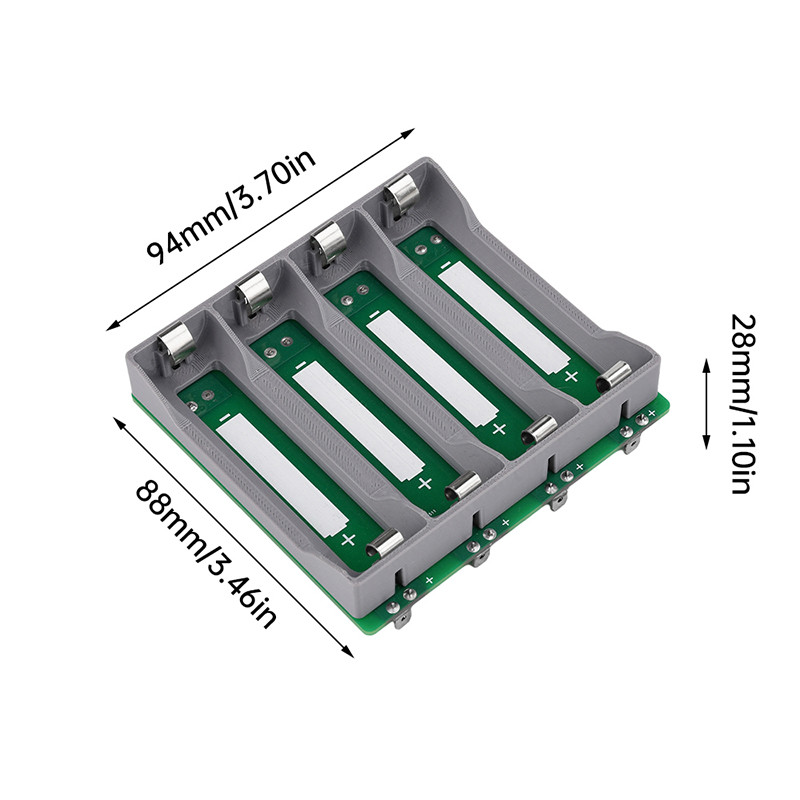

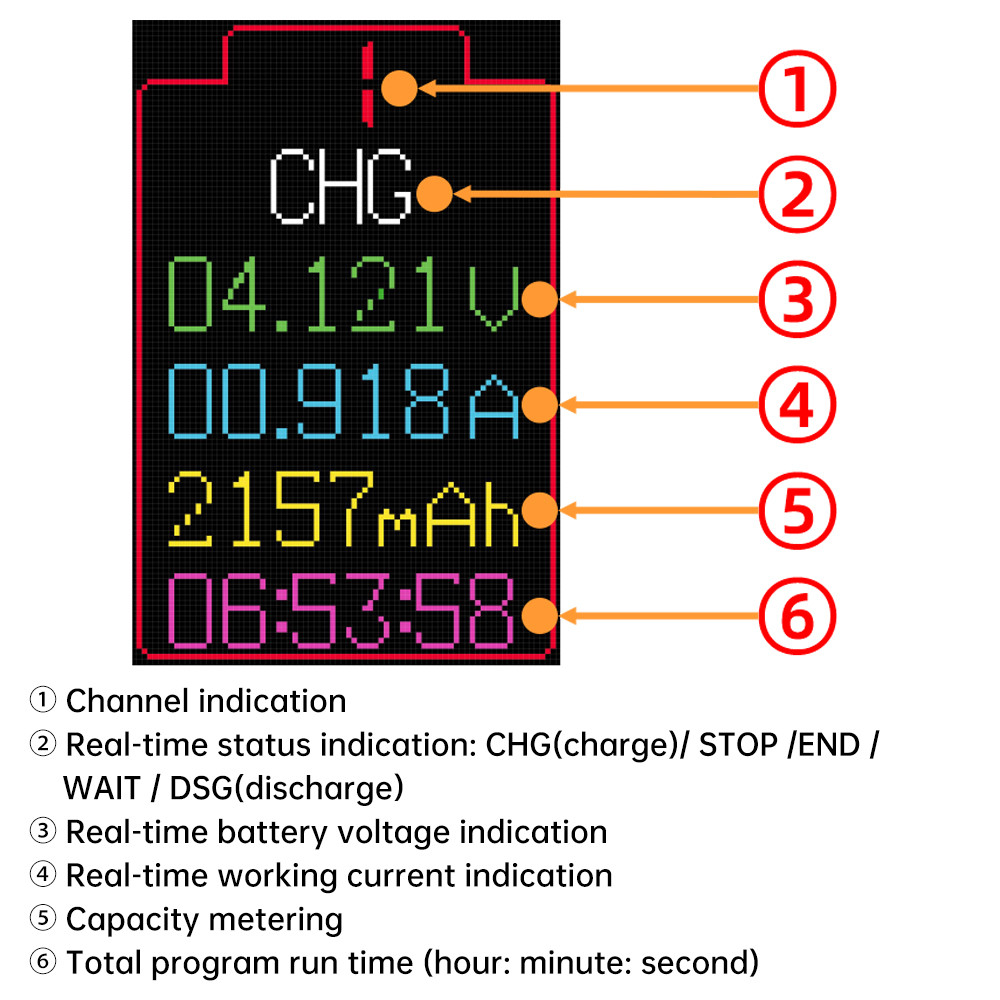

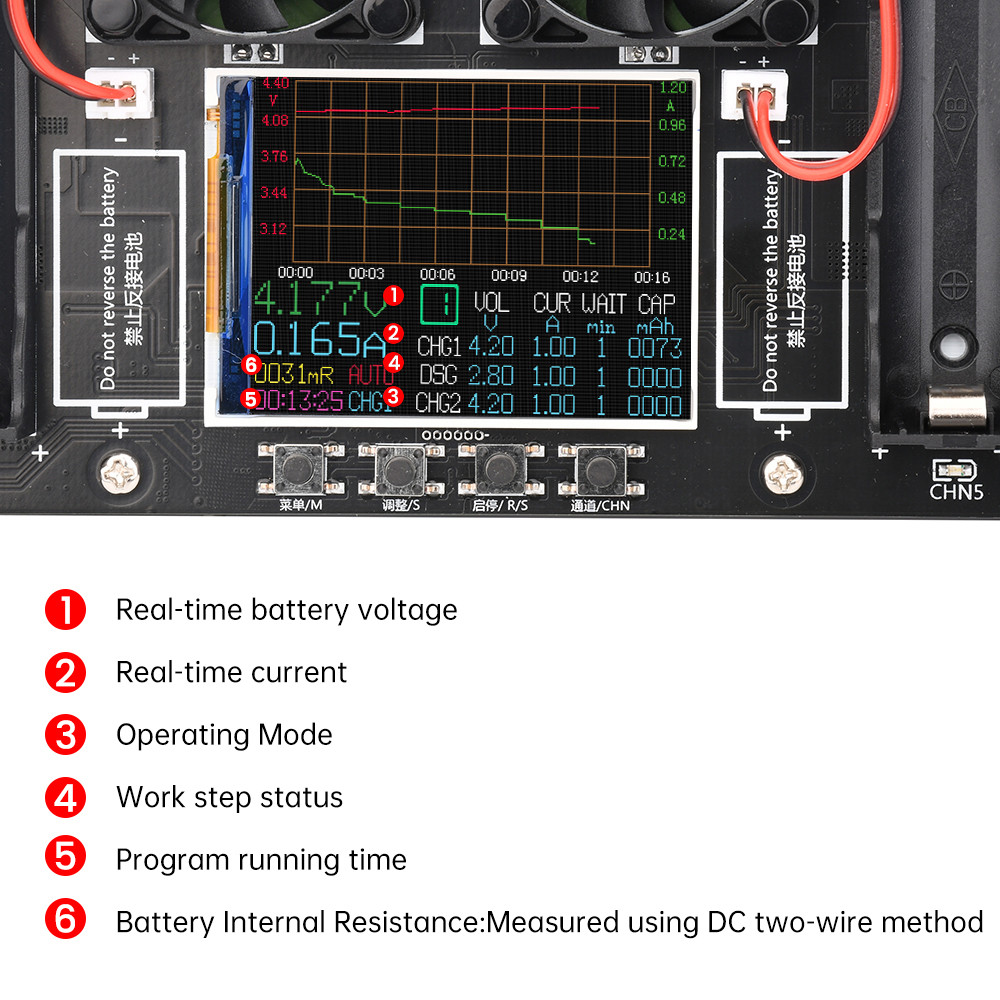

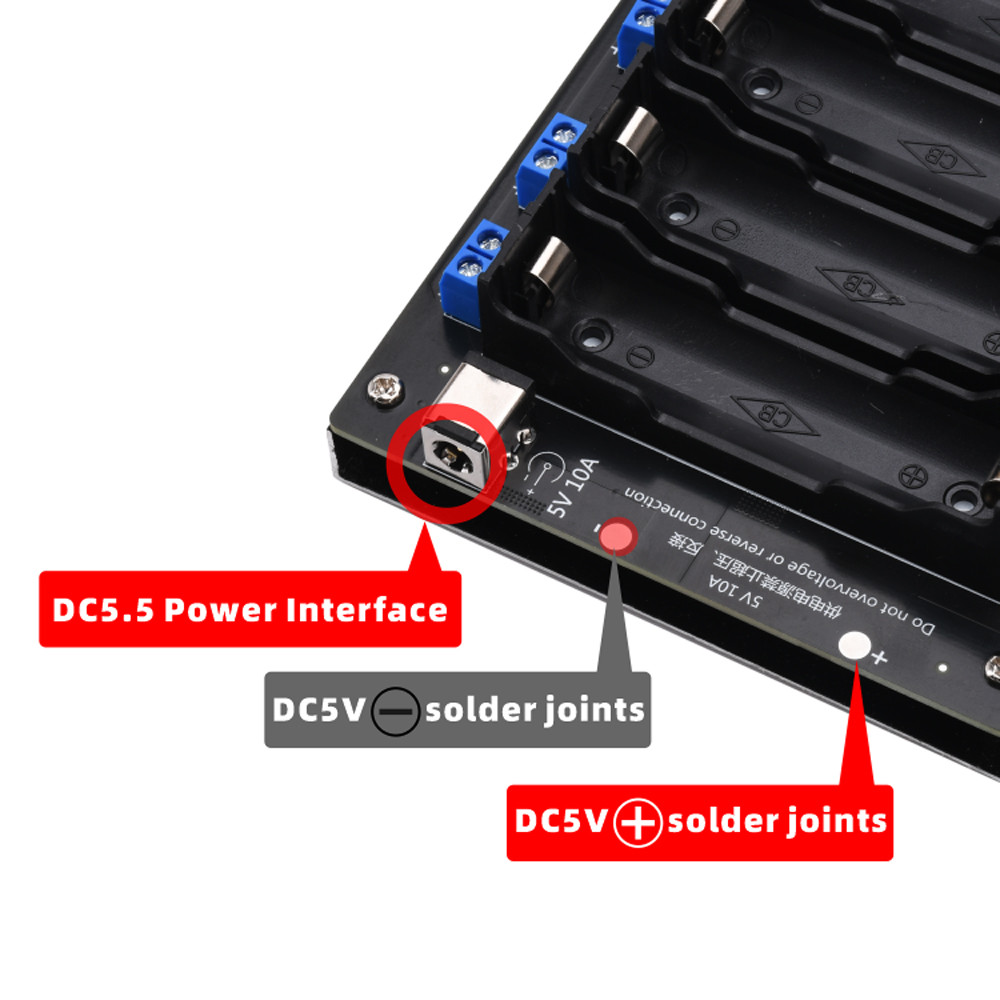

คุณสมบัติ: 1. ส่วนสีน้ำเงินที่ส่วนบนเป็นขั้วปล่อยภายนอกและส่วนล่างมีตัวบ่งชี้การทำงานของช่องสัญญาณที่เกี่ยวข้อง 2.การแสดงแรงดันไฟฟ้าและเส้นโค้งแบบเรียลไทม์ วิธี DC สองสายในการวัดความต้านทานภายใน การแสดงแรงดันไฟฟ้าและเส้นโค้งแบบเรียลไทม์ วิธี DC สองสายในการวัดความต้านทานภายใน 3. ร่องรูปตัวยูที่ด้านหลังรวมกับบอร์ด PCB และพัดลมจะกระจายความร้อนอย่างแข็งขันเพื่อสร้างช่องกระจายความร้อน ที่ใส่แบตเตอรี่ 4.18650 โดยใช้ที่ใส่แบตเตอรี่ขนาดกะทัดรัดเหมาะสำหรับการวัดแบตเตอรี่แบบแบน 5. ประเภทช่อง: 8 ช่องอิสระแต่ละช่องไม่เกี่ยวข้องการทำงานอิสระโดยไม่มีอิทธิพลซึ่งกันและกัน 6.การซิงโครไนซ์ช่องทาง: รองรับ 8 ช่องทางเพื่อตั้งค่าการซิงโครไนซ์และยังสามารถตั้งค่าพารามิเตอร์แต่ละช่องแยกกันได้ 7. การชาร์จและการคายประจุแบบรอบ: รองรับการชาร์จ - คายประจุ 1 รอบในโหมดอัตโนมัติเท่านั้นไม่รองรับการชาร์จและการคายประจุหลายรอบ พารามิเตอร์พารามิเตอร์: แรงดันไฟฟ้าที่ใช้งานได้: DC5V 10A (โลหะเปลือยมาตรฐานไม่มีแหล่งจ่ายไฟ) แรงดันเกินต้องเผาเครื่องจักร อินเทอร์เฟซแหล่งจ่ายไฟ: 1: DC5.5 อินเทอร์เฟซกระแสสูง 2: 5V จุดเชื่อมบวกและลบ แหล่งจ่ายไฟย้อนกลับ: การป้องกันย้อนกลับห้ามใช้แหล่งจ่ายไฟย้อนกลับ 1 โหมดอัตโนมัติ: โปรแกรมเริ่ม ~ แรงดันไฟฟ้าหยุดการชาร์จ 4.2V กระแสไฟชาร์จน้อยกว่ากระแสไฟหยุดเป็นเวลา 30 วินาทีการชาร์จครั้งแรกจะเสร็จสมบูรณ์ ~ เงียบ (ไม่ชาร์จและไม่คายประจุ) ~ ปล่อยตาม การตั้งค่าแรงดันไฟฟ้าหยุดแรงดันไฟฟ้าต่ำกว่าแรงดันไฟฟ้าหยุดเป็นเวลา 10 วินาทีการคายประจุจะเสร็จสมบูรณ์ ~ เงียบ (ไม่ชาร์จและไม่คายประจุ) ~ ชาร์จด้วยแรงดันไฟฟ้าที่ชาร์จซ้ำเป็นแรงดันไฟฟ้าหยุด แรงดันไฟฟ้าที่ชาร์จซ้ำจะถูกตั้งค่าเป็น 4.2V กระแสไฟชาร์จน้อยกว่ากระแสไฟหยุดเป็นเวลา 30 วินาทีโปรแกรมจะถูกตั้งค่าให้หยุดแรงดันไฟฟ้า แรงดันไฟฟ้าที่ชาร์จได้ถึง 4.2V กระแสไฟในการชาร์จน้อยกว่ากระแสไฟหยุดเป็นเวลา 30 วินาทีโปรแกรมจะสิ้นสุดลง (เมื่อแรงดันไฟฟ้าที่ชาร์จไม่เท่ากับ 4.2V แรงดันแบตเตอรี่ถึง 4.2V กระแสไฟที่ชาร์จจะน้อยกว่ากระแสไฟหยุดเป็นเวลา 30 วินาที ปลายโปรแกรม (เมื่อแรงดันไฟฟ้าที่ชาร์จไม่เท่ากับ 4.2V แรงดันแบตเตอรี่จะถึงการชาร์จใหม่ การชาร์จไฟจะเสร็จสิ้นลงโปรแกรมจะสิ้นลงโปรแกรมและการทำงานของโหมดอัตโนมัติจะเสร็จสมบูรณ์ โหมดการชาร์จ: เริ่มโปรแกรม ~ แรงดันไฟฟ้าที่ตั้งไว้ที่ 4.2V กระแสไฟชาร์จน้อยกว่ากระแสไฟหยุดเป็นเวลา 30 วินาทีโปรแกรมจะสิ้นสุดลง (แรงดันไฟฟ้าที่ชาร์จไม่เท่ากับ 4.2V แรงดันแบตเตอรี่ถึง 4.2V กระแสไฟชาร์จไม่เท่ากับ 4.2V แรงดันแบตเตอรี่ถึง 4.2V กระแสไฟชาร์จน้อยกว่ากระแสไฟหยุดเป็นเวลา 30 วินาที ปลายโปรแกรม (แรงดันไฟฟ้าที่ชาร์จไม่เท่ากับ 4.2V แรงดันไฟฟ้าในการชาร์จโปรแกรมสิ้นสุดลง) ~ การชาร์จเสร็จสมบูรณ์ 3 โหมดการปลดปล่อย: เริ่มโปรแกรม ~ โหลดแรงดันไฟฟ้าต่ำกว่าแรงดันไฟฟ้าหยุดเป็นเวลา 10 วินาทีปลายโปรแกรม ~ ปลดปล่อยเสร็จสมบูรณ์ โหมดการเปิดใช้งาน 4 โหมด: สำหรับการใช้งานระดับมืออาชีพเท่านั้นในระหว่างการใช้งานเครื่องทดสอบจะไม่ออกจากสนาม! การชาร์จแบบบังคับด้วยแรงดันไฟฟ้าหยุดการชาร์จจะไม่หยุดโดยอัตโนมัติต้องสิ้นสุดด้วยตนเอง กระแสไฟชาร์จ: แต่ละช่องสูงสุดอย่างอิสระประมาณ 1A และไม่สามารถปรับกระแสไฟในการชาร์จได้ แรงดันไฟฟ้าที่ปรับได้: 3.7V, 3.8V, 4.0V, 4.1V, 4.2V รวม 6 ขั้นตอนที่ปรับได้ แรงดันไฟฟ้าหยุดการชาร์จ: 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 3.6V, 3.7V, 3.8V, 3.9V, 4.0V, 4.1V, 4.2V ปรับได้ใน 13 ขั้นตอน ปรับ 300mA ปลายปัจจุบัน: 100mA, ปรับได้ 300mA. ปรับ 100mA. กระแสไฟฟ้าดับ: แต่ละช่องสัญญาณอิสระประมาณ 1A ปล่อยกระแสคงที่และกระแสไฟไม่คงที่ไม่สามารถปรับได้ แรงดันไฟฟ้าหยุดปล่อย: 2.0V, 2.1V, 2.2V, 2.3V, 2.4V, 2.5V, 2.6V, 2.7V, 2.8V, 2.9V, 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 3.6V, รวม 17 ปรับได้ เวลายืน: ปรับได้ 1~5 นาที: ปรับได้ 1~5 นาที ภาพตัวอย่างสถานะ: รองรับการแสดงตัวอย่างสถานะ 8 ช่องบนหน้าจอ 1 ช่อง การแสดงรายละเอียดช่องสัญญาณเดียว: การสนับสนุน การชาร์จและการคายประจุเส้นโค้งเดียว: รองรับ การตรวจจับความต้านทานภายใน: DC สองสายสำหรับการตรวจจับความต้านทานภายในชุดเดียวกันเท่านั้น: วิธีการสองสาย DC สำหรับอะนาล็อกการเรียงลำดับชุดเดียวกันเท่านั้น โหมดกระจายความร้อน: การกระจายความร้อนที่ใช้งานอยู่ การป้องกันความร้อนสูงเกินไป: การสนับสนุน รองรับการชาร์จและการคายประจุแบบไซเคิล: รองรับการคายประจุแบบคายประจุเพียง 1 รอบเท่านั้นในโหมดอัตโนมัติไม่รองรับหลายรอบ การทดสอบภายนอก: รองรับสามารถคายประจุผ่านขั้ว 2P ภายนอกช่องเดียวเท่านั้นและสามารถรองรับเฉพาะที่ใส่แบตเตอรี่หรือการทดสอบภายนอกในที่เดียวไม่สามารถใช้งานได้ในเวลาเดียวกัน ที่ใส่แบตเตอรี่และที่ทดสอบแบตเตอรี่ภายนอกและการทดสอบแบตเตอรี่ภายนอก การป้องกันการเชื่อมต่อย้อนกลับของแบตเตอรี่: การป้องกันการเชื่อมต่อย้อนกลับห้ามการเชื่อมต่อย้อนกลับของแบตเตอรี่ ขนาดสินค้า: 37 × 110 × 310 มม ขนาดบรรจุ: 60 × 112 × 335 มม แพ็คเกจรวม: เครื่องตรวจจับแบตเตอรี่ * 1 (ไม่รวมแบตเตอรี่) ชะแลง * ชะแลง * 11
