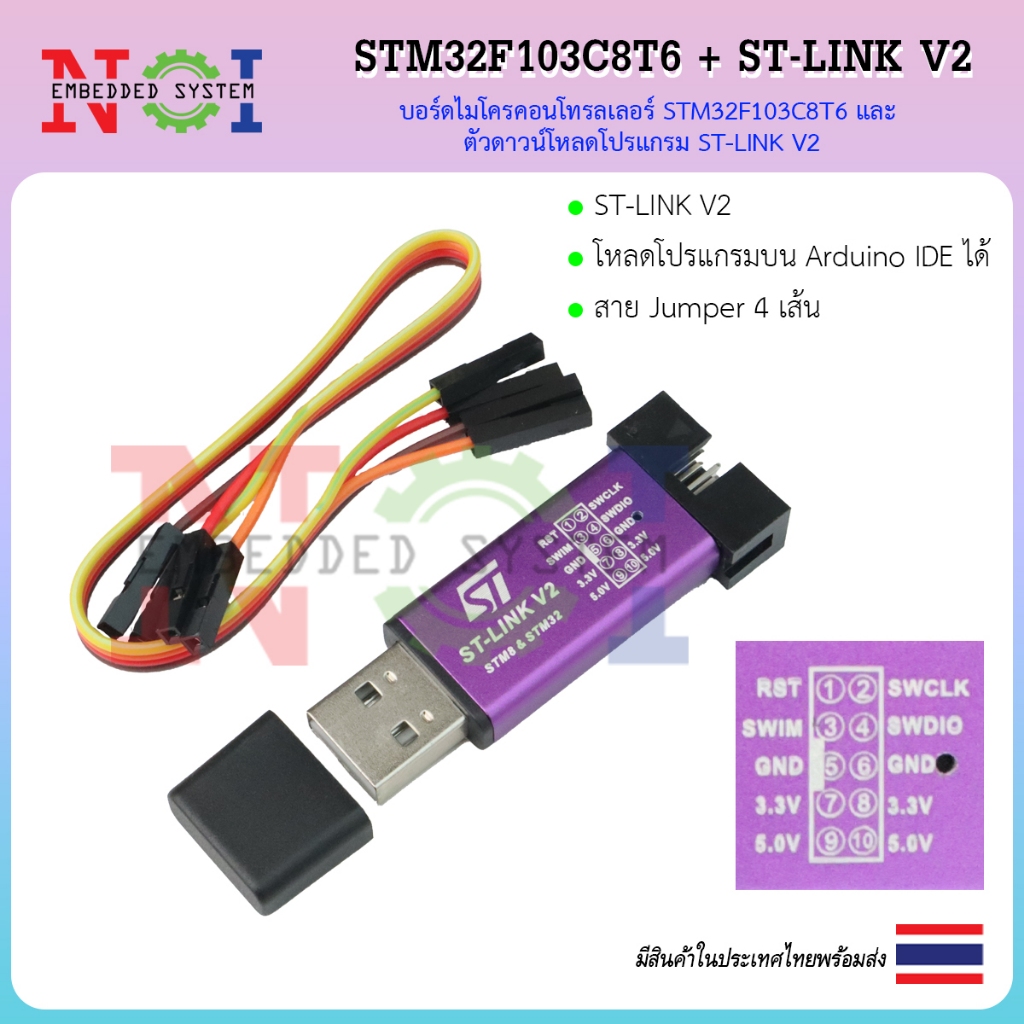

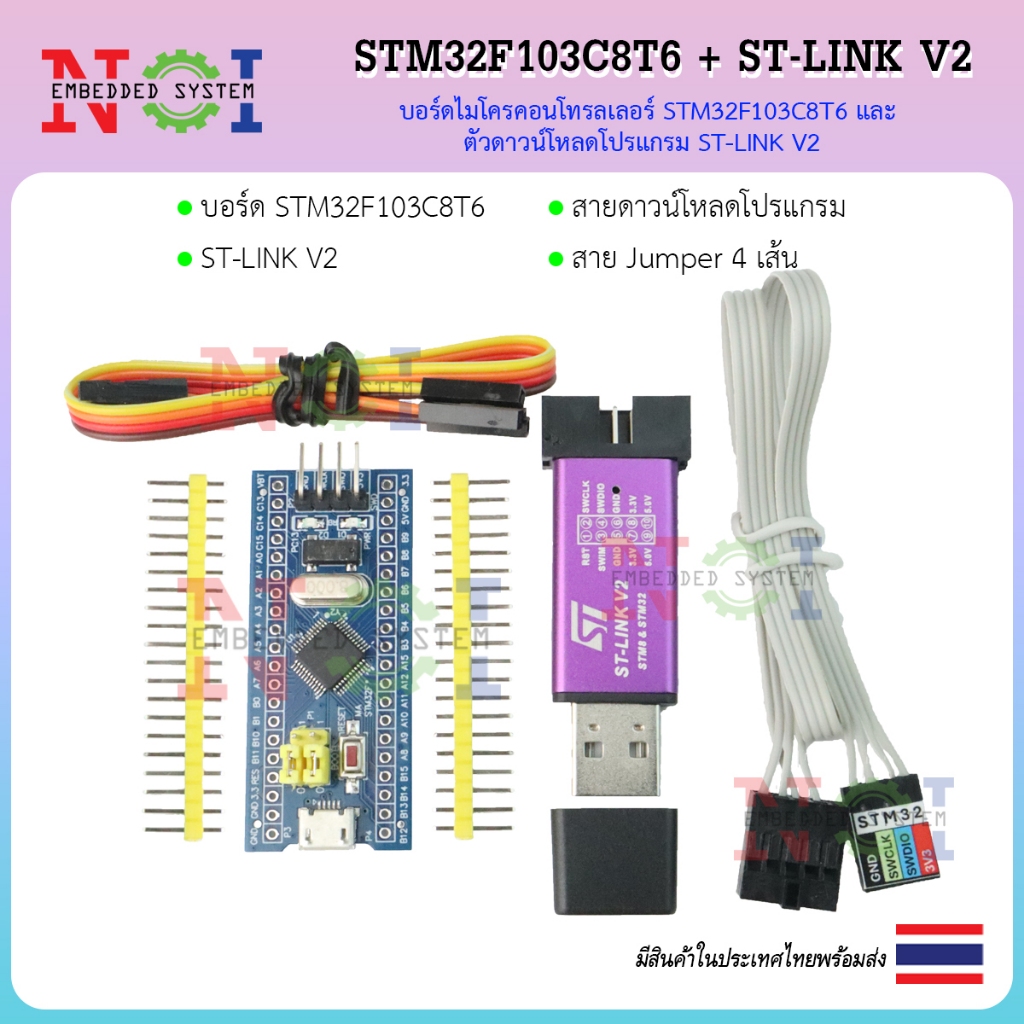

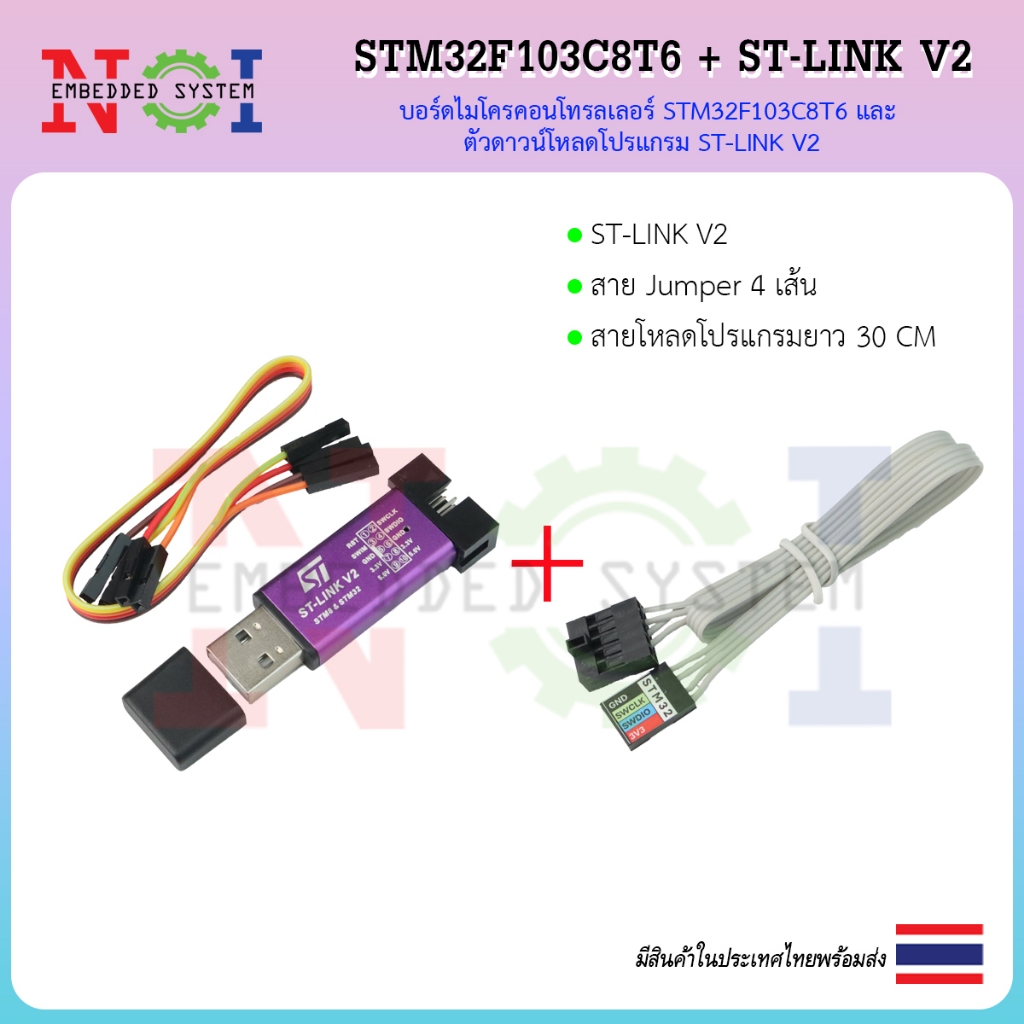

STM32F103C8T6 บอร์ดพัฒนา + ST-Link V2 | ไมโครคอนโทรลเลอร์ ARM Cortex-M3 | Arduino IDE / STM32CubeIDE

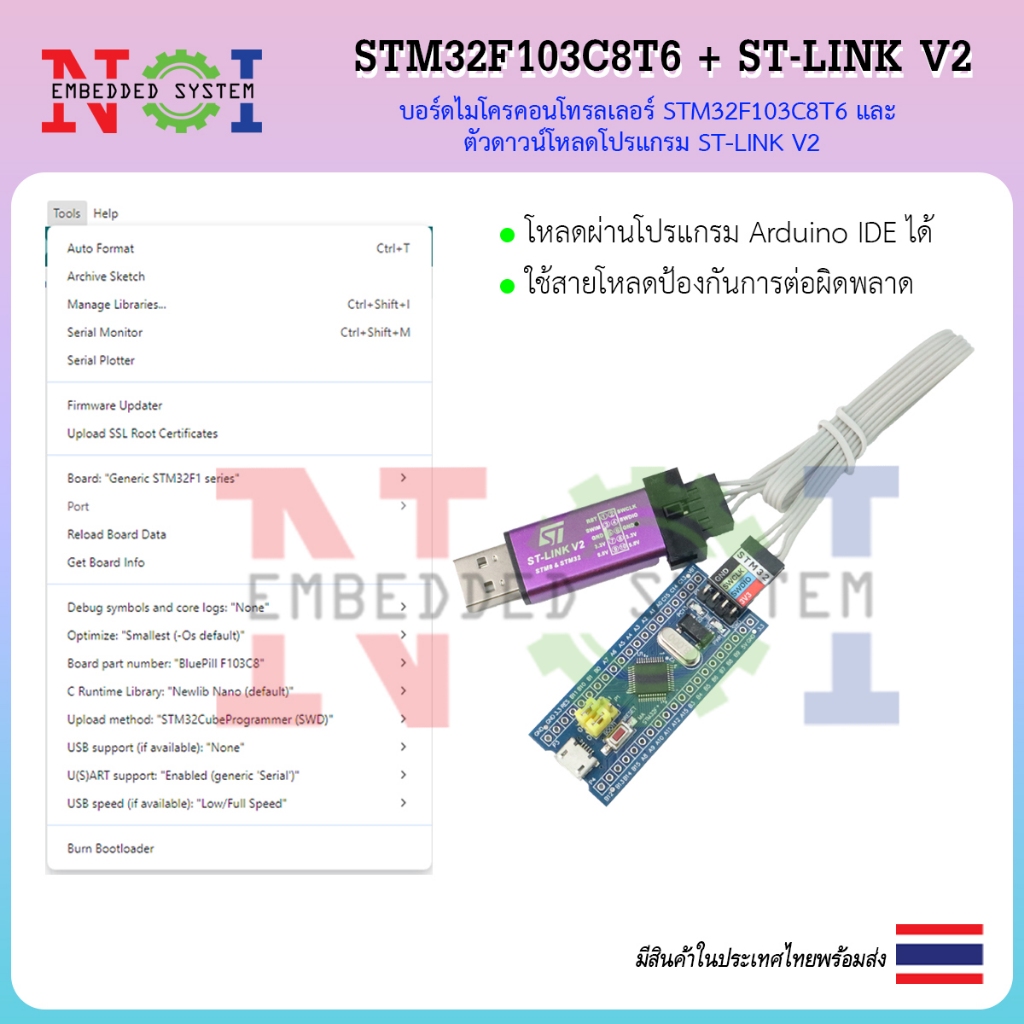

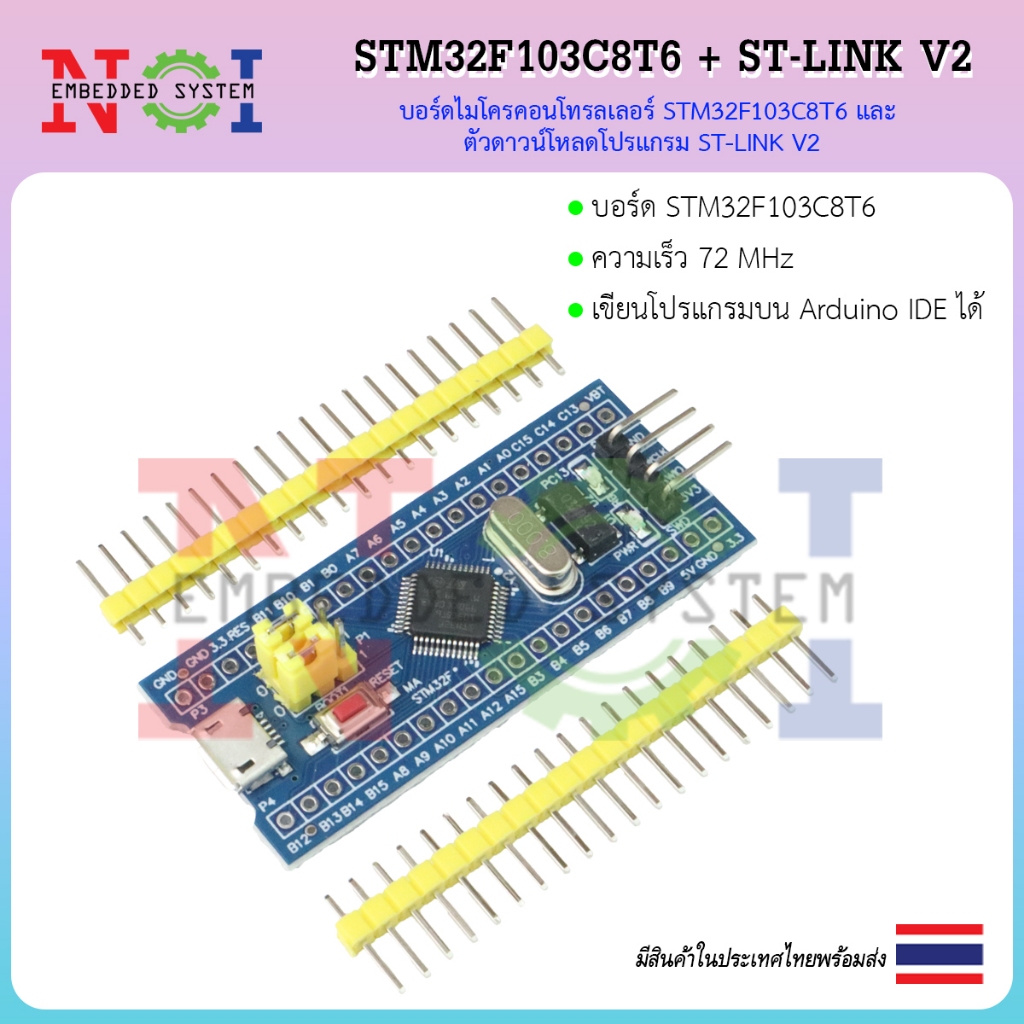

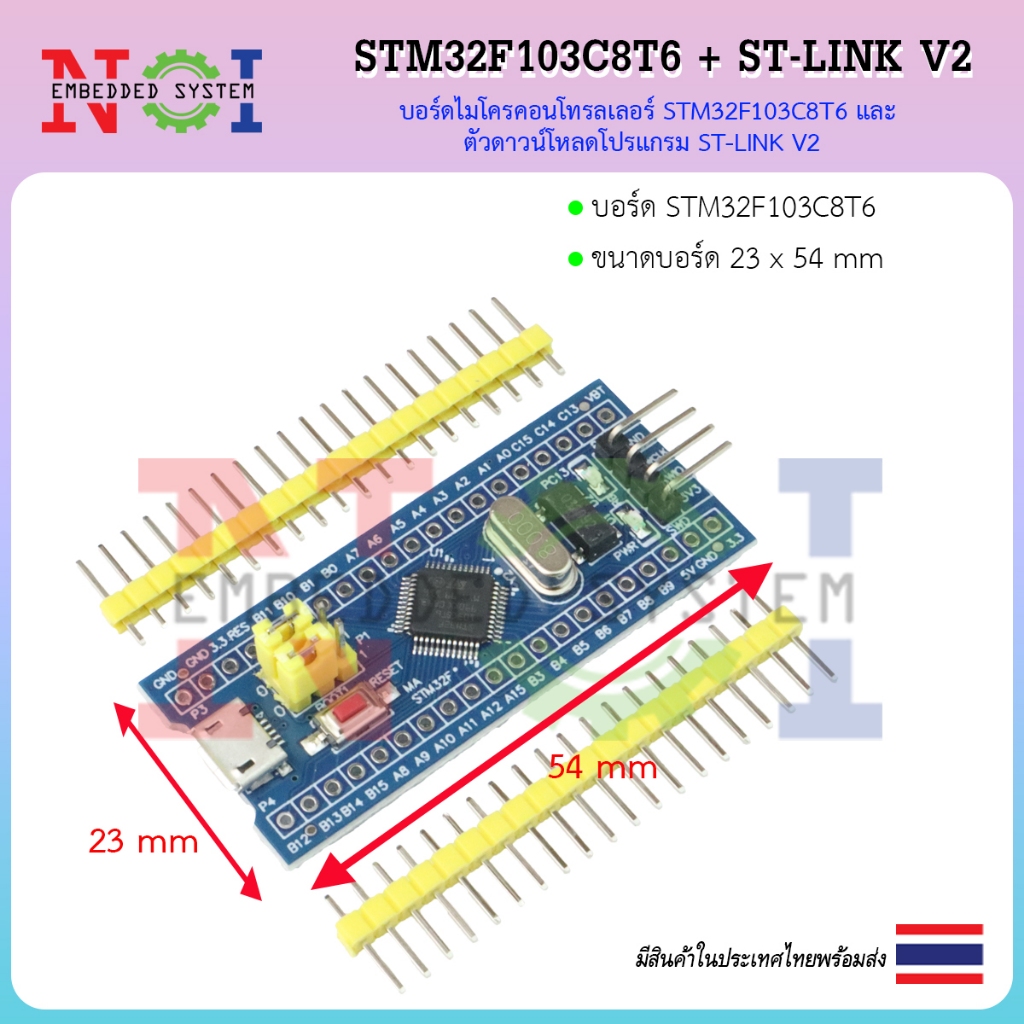

*****บอร์ด ST32F103C8T6 สามารถเขียนโปรแกรมบน Arduino IDE ได้***** ลักษณะของบอร์ด STM32F103C8T6 - ขนาด 23 x 53 มิลลิเมตร - มีจำนวนขา 40 ขาเพื่อต่อใช้งาน - 4 ขาสำหรับต่อ ST-Link V2 - micro USB 1 ช่อง สำหรับจ่ายไฟเลี้ยงบอร์ด หรือ ถ้าต้องต้องอัพโหลดโปรแกรมต้องลง Bootloader เอง - มีสวิตซ์สำหรับ Reset 1 ช่อง - จั้มเปอร์ BOOT0 และ BOOT1 - LED ต่อกับ PC13 (Active-Low) จำนวน 1 ดวง - LED สถานะไฟเลี้ยงจำนวน 1 ดวง - I/O จำนวน 22 ช่อง และ รองรับ interrupt - ADC 12 บิต จำนวน 10 ช่อง - UART จำนวน 3 ช่อง - I2C จำนวน 2 ช่อง - SPI จำนวน 2 ช่อง - CAN bus 1 ช่อง - Timer1 - Timer4 ตัวละ 4 ช่อง ซีพียูสถาปัตยกรรม ARM Cortex M3 - สัญญาณนาฬิกาสูงสุด 72 MHz หน่วยความจำ - แฟลช 64K Bytes และ SRAM 20KBytes สัญญาณนาฬิกาและการจ่ายไฟ และการเริ่มต้นใหม่ - จ่ายไฟเลี้ยง 5V หรือ USB จะมีวงจรรักษาแรงดัน 3.3V จ่ายกระแสสูงสุด 300mA รักษาแรงดันให้กับ mcu - จ่ายไฟเลี้ยงผ่านขา 3.3V mcu ใช้แรงดันไฟฟ้า 3.3V (2.0-3.6V) - ต่อภายนอก 8MHz เป็น สัญญาณนาฬิกาหลัก - ออสซิลเลเตอร์ 32kHz สำหรับ RTC - มีปุ่ม Reset บนบอร์ด (Active-Low) โหมดประหยัดพลังงาน - รองรับการเข้าโหมดประหยัดพลังงาน - ใช้งานร่วมกับแบตเตอรี่ได้ (Vbat) สำหรับ RTC และสำรองหน่วยความจำ รองรับ Direct memory access (DMA) สามารถย้ายข้อมูลได้อย่างรวดเร็ว โดยให้ Hardware ทำงานไม่ต้องใช้ CPU ทำงาน และลดภาระงานของ CPU เมื่อจบการทำงานของ Hardware แล้ว CPU ค่อไปดึงเอาข้อมูลมาได้อย่างรวดเร็ว - มี DMA จำนวน 7 ช่อง - รองรับ Timer, ADC,SPI, I2C, USART การอัพโหลดโปรแกรม - อัพโหลดโปรแกรมผ่าน ST-Link V2 - ถ้ามีการลง Bootloader สามารถอัพโหลดผ่าน USB โดยมีจุดจั้มเปอร์ BOOT0 BOOT1 ใช้บังคับเข้าโหมดอัพโหลดโปรแกรม - รองรับการเขียนโปรแกรมด้วย Arduino IDE, STM32CubeIDE, ARM Keil. สามารถปรึกษาได้ก่อนตัดสินใจเลือกสินค้า ช่องทางศึกษาการเขียนโปรแกรม >> https://youtube.com/@noi-embeddedsystem6887?si=_ibvWd4JRZylRszw
