6a 12A DC EMI filter LC filter Low-pass Magnetic Interference EMC 12V 24v CAR audio switching power supply ripple filter

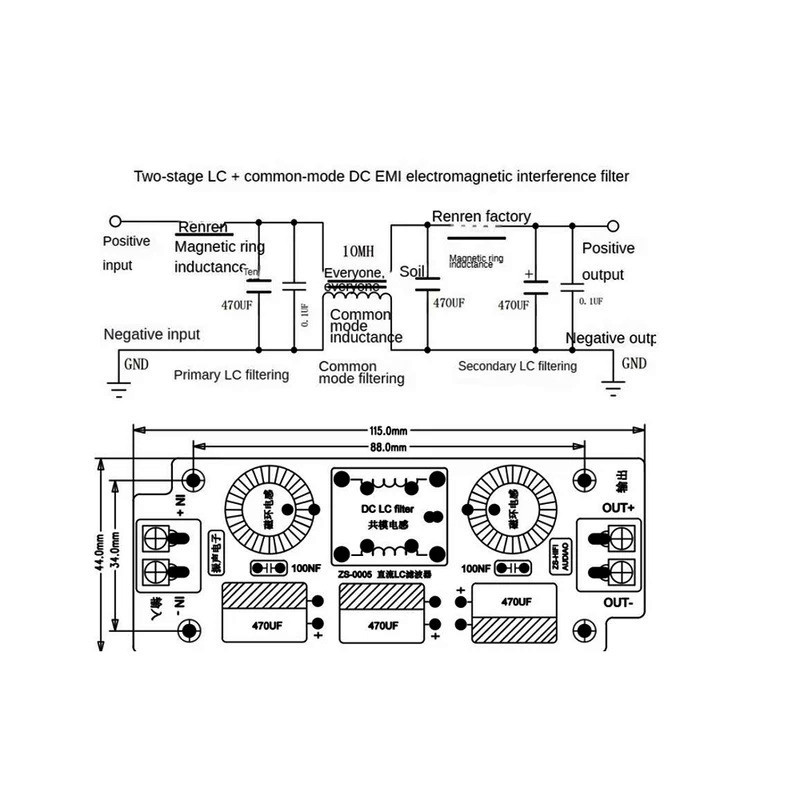

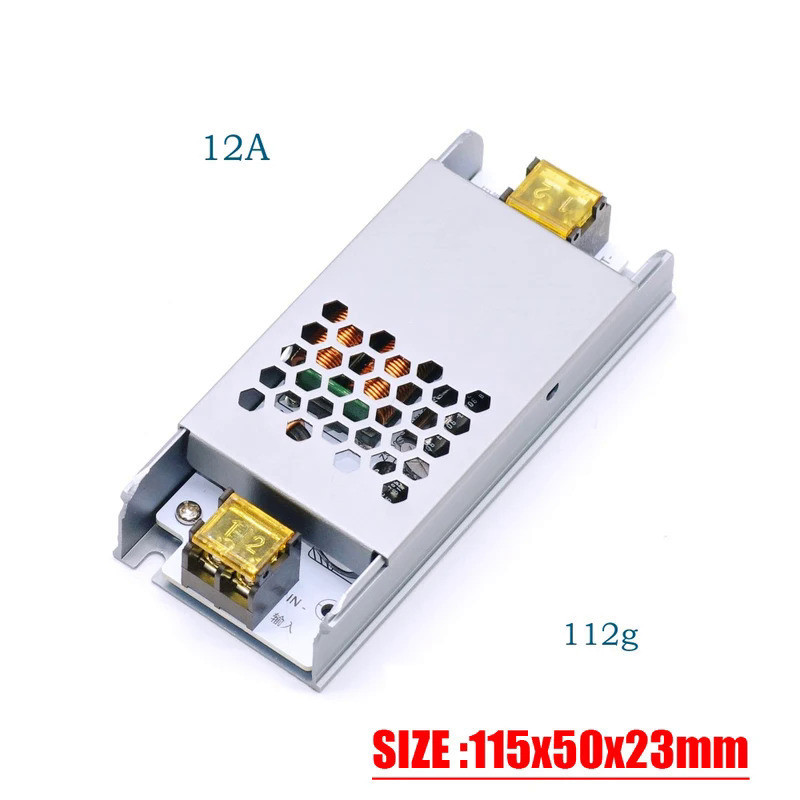

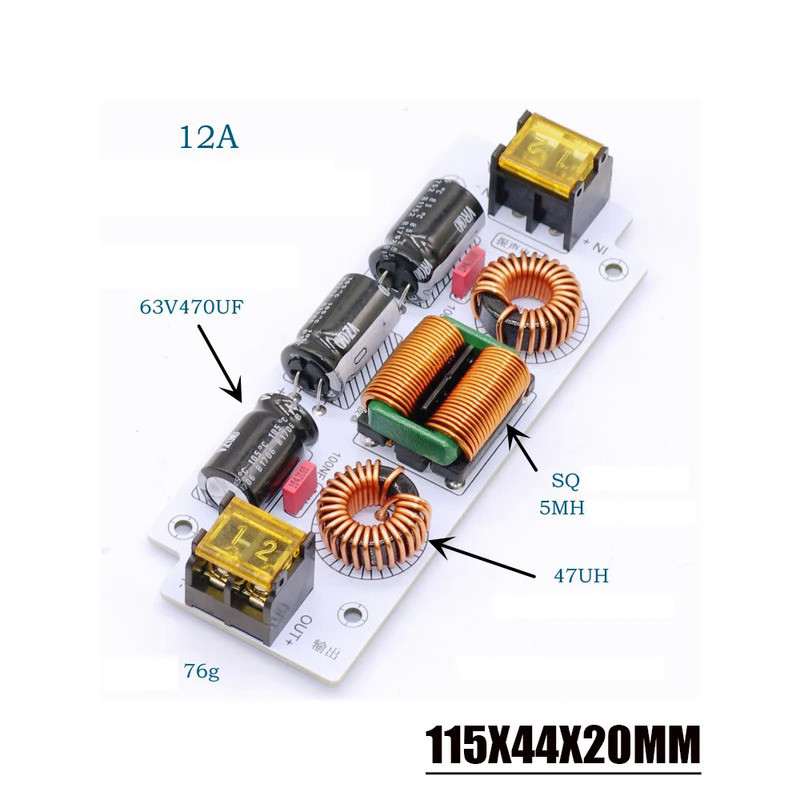

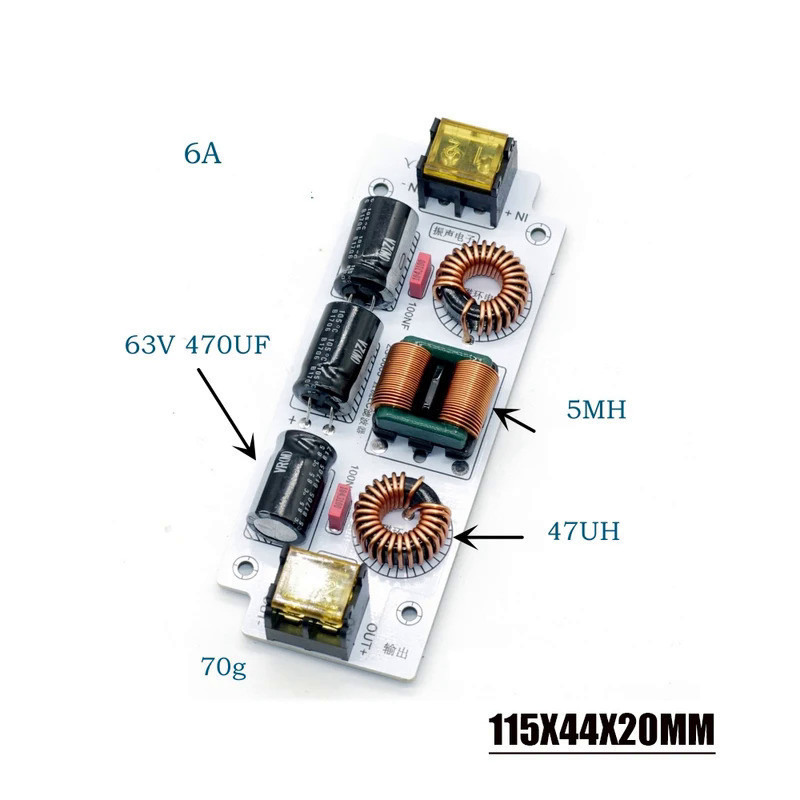

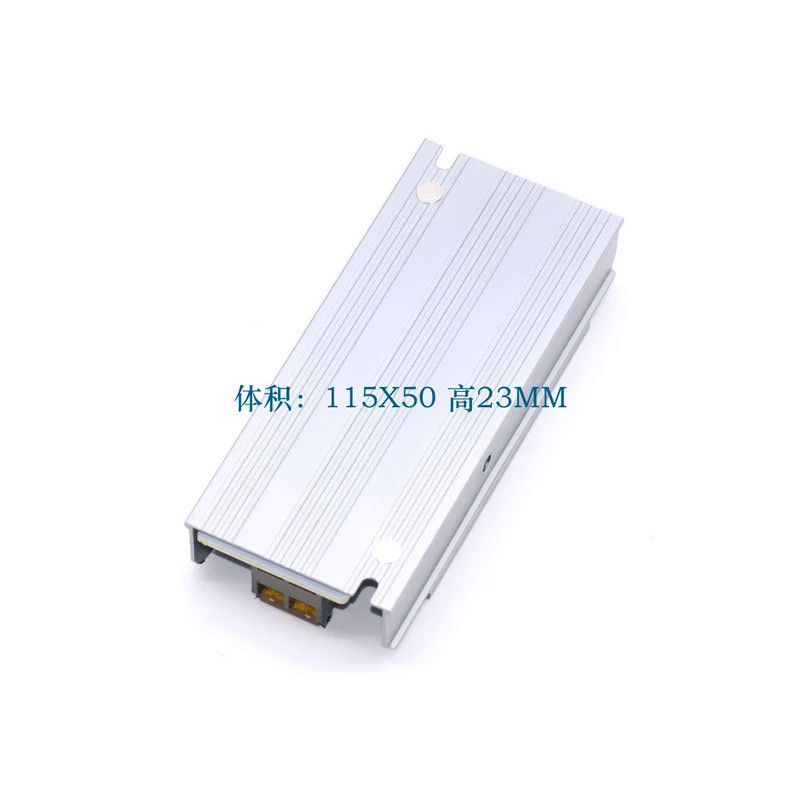

ตัวกรอง DC LC ตัวกรอง EMI ผ่านต่ำการรบกวนทางแม่เหล็กไฟฟ้า EMC ยานยนต์รถยนต์สลับตัวกรองระลอกพลังงาน การแนะนำวงจรกรองไฟ DC: วงจรประกอบด้วยตัวกรองสามตัวส่วนแรกคือตัวกรอง LC ระดับ ส่วนที่สองเป็นตัวกรอง EMI โหมดทั่วไปและส่วนที่สามเป็นตัวกรอง LC สองขั้นตอน ตัวกรอง LC โดยทั่วไปเรียกว่าตัวกรองแบบพาสซีฟเป็นแหล่งจ่ายไฟ DC แบบดั้งเดิมประกอบด้วยตัวเหนี่ยวนำและตัวเก็บประจุ อุปกรณ์ชดเชยสามารถกรองฮาร์โมนิกในแหล่งจ่ายไฟอย่างน้อยหนึ่งครั้งทำให้แหล่งจ่ายไฟ DC บริสุทธิ์และสามารถใช้ตัวกรองโหมดทั่วไปได้ เพื่อแก้ปัญหาการรบกวนของชีพจรกลุ่มชั่วคราวอย่างรวดเร็วด้วยอัตราการทำซ้ำหลายพันเฮิรตซ์ในสาขาของผู้ใช้บางคน สามารถทำหน้าที่เป็น depressant อินพุต: DC เอาต์พุต: DC แรงดันไฟฟ้า: 63V (แรงดันไฟฟ้าที่สูงขึ้นสามารถแทนที่ด้วยการยกตัวเก็บประจุด้วยไฟฟ้า) ปัจจุบัน: 6A.12A ข้อมูลจำเพาะของชิ้นส่วนหลัก: แผงวงจร: บอร์ดไฟเบอร์กลาส FR4สองด้าน ตัวเก็บประจุด้วยไฟฟ้า: เส้นผ่านศูนย์กลาง63V470UF 13มม. ปริมาณ3ชิ้นเนื่องจากการจัดหาตัวเก็บประจุไข้ไม่เสถียรมันจะทำให้ ตัวเก็บประจุนำเข้าที่มีหลายยี่ห้อ ความจุฟิล์มบาง: 100NF2PCS การเหนี่ยวนำแหวนแม่เหล็ก: 2ชิ้น, (เลือกตัวเหนี่ยวนำอลูมิเนียมเหล็กซิลิคอน), การเหนี่ยวนำโหมดทั่วไป; (เลือกตัวเหนี่ยวนำทองแดงแบน) ซ็อกเก็ต: 7.62ซ็อกเก็ต2PIN2PCS ตัวเรือน: ตัวเรือนอะลูมิเนียมอัลลอย (ตามต้องการ) โมดูลนี้เหมาะสำหรับการขจัดการใช้แหล่งจ่ายไฟ DC ที่มีการรบกวนทางแม่เหล็กไฟฟ้าและสามารถใช้งานได้หลังจากเอาต์พุตของแหล่งจ่ายไฟสลับ ตัวกรองรถยนต์รถจักรยานยนต์วงจรกระแสตรงที่มีการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง
