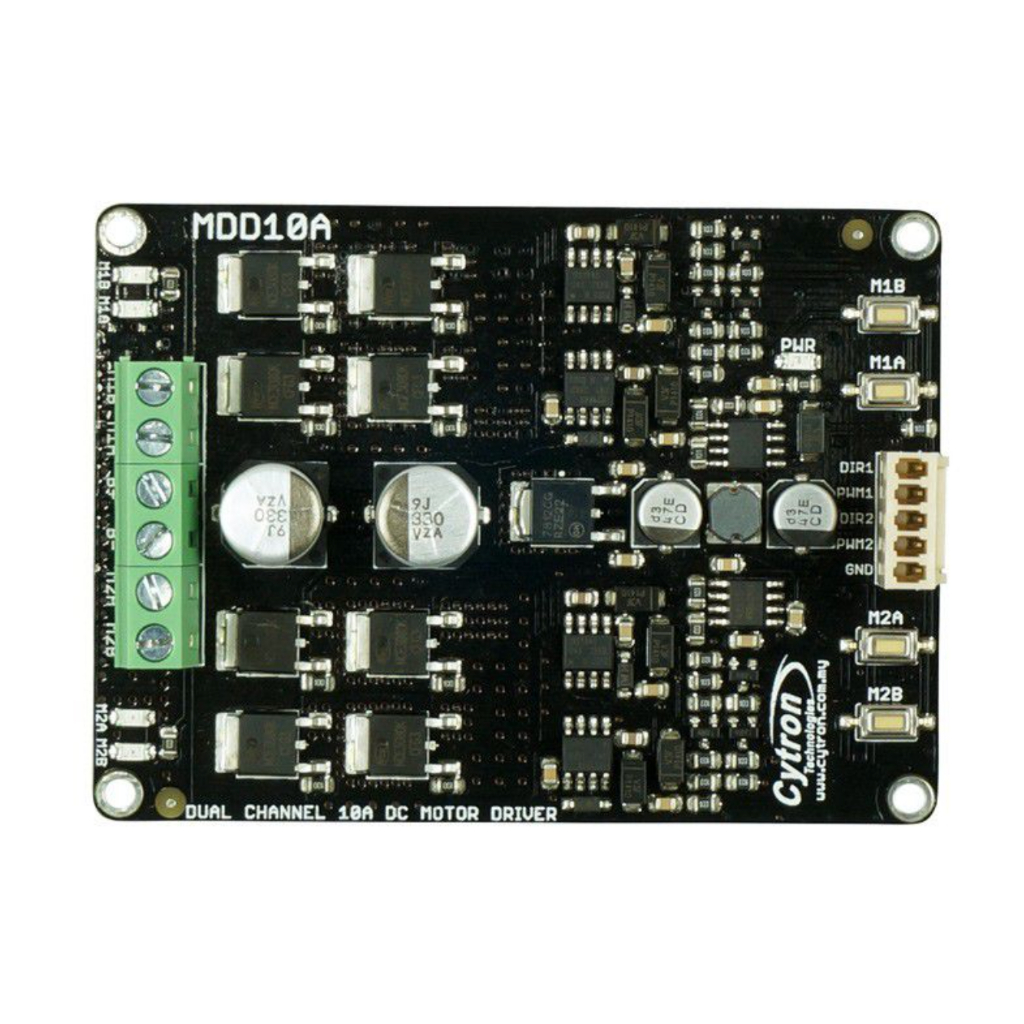

10Amp 5V-30V DC Motor Driver - 2 Channels (MDD10A)

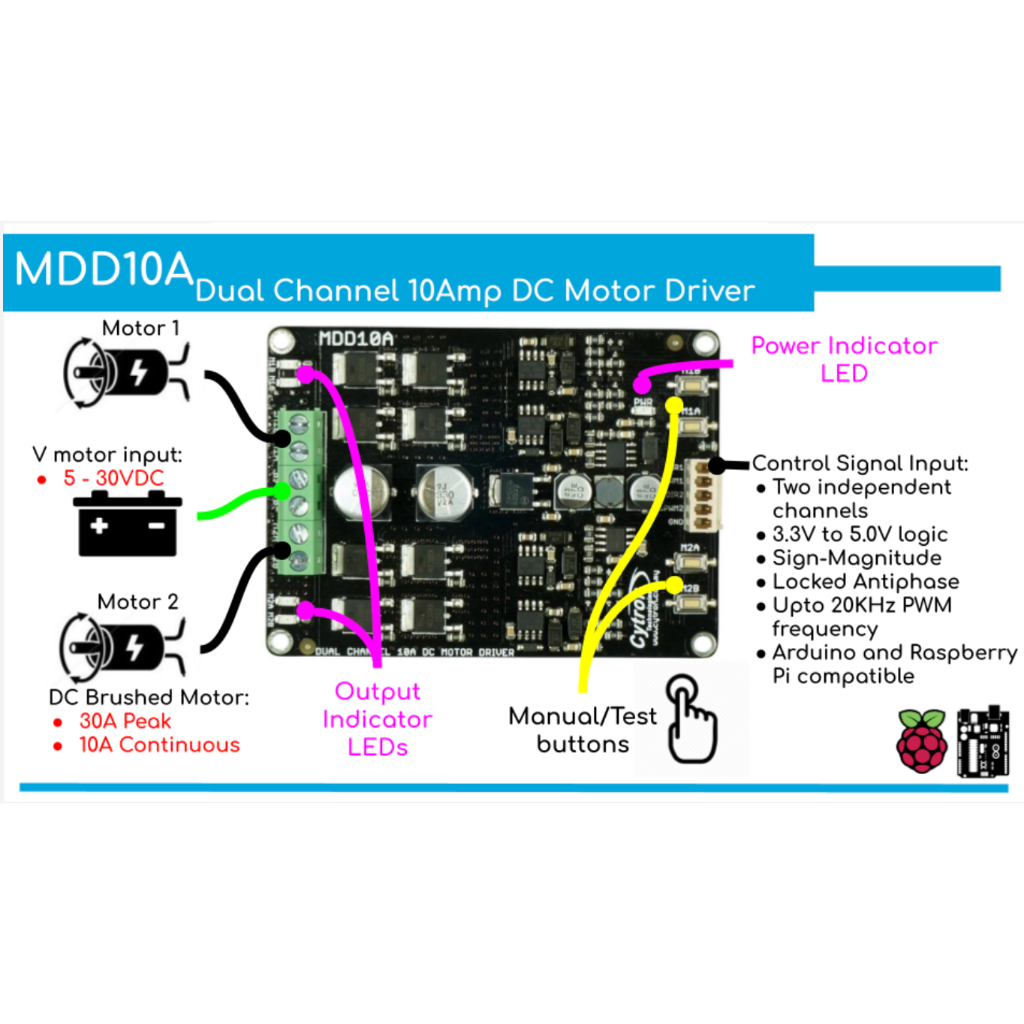

มอเตอร์ DC ประเภทมีแปรงถ่านเป็นมอเตอร์ที่ได้รับความนิยม และมีให้เลือกซื้อในท้องตลาดหลากหลายชนิด โดยการทำให้มอเตอร์หมุนนั้นทำได้ง่ายมากๆ เพียงแค่เชื่อมต่อขั้ว + และ - ของมอเตอร์เข้ากับแหล่งจ่ายพลังงาน เพียงแค่นั้น มอเตอร์ก็จะหมุนแล้ว นี่คือจุดเด่นของมอเตอร์ประเภทมีแปรงถ่าน การใช้บอร์ดขับมอเตอร์ (Motor Driver) ก็เป็นหนึ่งในวิธีที่ใช้ในการควบคุมมอเตอร์ด้วย และด้วย MDD10A ซึ่งเป็นหนึ่งในซีรีย์ของบอร์ดขับมอเตอร์จากทาง Cytron ซึ่งใช้งานง่าย เป็นมิตรกับผู้ใช้ใหม่ และสามารถขับมอเตอร์ได้สองตัวแบบแยกเป็นอิสระจากกัน MDD10A เป็นบอร์ดขับแบบ dual-channel ในรุ่นของ MD10C ซึ่งถูกออกแบบมาสำหรับการขับมอเตอร์แบบมีแปรงถ่าน 2 ตัวแบบแยกอิสระจากกัน และรองรับกระแสใช้งานสูงสุด 10A (แบบต่อเนื่อง) และเช่นเดียวกับบอร์ดรุ่น MD10C บอร์ดขับรุ่น MDD10A ยังคงรองรับ locked-antiphase และ sign-magnitude PWM signal และยังใช้อุปกรณ์บนตัวบอร์ดเป็นแบบ solid state components ทั้งหมด ซึ่งทำให้ตอบสนองได้รวดเร็ว และลดข้อจำกัดอันเกิดจาก mechanical relay รองรับมอเตอร์ที่ใช้แรงดันไฟฟ้าในช่วง 5V - 30VDC และมาพร้อมกับ Terminal สำหรับเชื่อมต่อสายไฟบนตัวบอร์ด และปุ่มกดสำหรับทดลองขับทันทีบนตัวบอร์ด ทำให้คุณสามารถทดลองใช้งานได้ทันทีโดยไม่จำเป็นต้องต่อ microcontroller ลองดูวิดีโอนี้สิ นอกจากนี้ บอร์ดขับรุ่นนี้ยังรองรับการทำงานร่วมกับ Arduino หรือ microcontroller ที่มีความสามารถในการสร้างแรงดัน logic ได้ที่ 3.3V หรือ 5.0V ซึ่งนั่นรวมถึง Arduino Zero, Arduino Micro และรวมถึงบอร์ดที่ได้รับความนิยมสุดๆอย่าง Raspberry Pi ด้วยนะ ลองอ่านรีวิวการใช้งานจากผู้ใช้จริง: https://www.robotshop.com/eu/en/cytron-10a-5-30v-dual-channel-dc-motor-driver.html#reviewBox มอเตอร์ตัวไหนเหมาะที่จะใช้หรือสามารถใช้งานร่วมกับบอร์ดขับมอเตอร์รุ่น MDD10A? DC มอเตอร์แบบมีแปรงถ่าน (แบบ Two terminals(+,-)) มอเตอร์ที่ใช้แรงดันไฟฟ้า ตั้งแต่ 5V - 30V กระแสที่มอเตอร์ใช้ขณะทำงานปกติ ≤ 10A กระแสที่มอเตอร์ใช้ขณะเกิด Peak ≤ 30A คุณสมบัติ: - การควบคุมการหมุนได้ 2 ทิศทาง (Bi-directional) เมื่อใช้งานร่วมกับ DC มอเตอร์แบบมีแปรงถ่านจำนวน 2 ตัว (Dual Channel) - รองรับมอเตอร์ที่ใช้แรงดันไฟฟ้าในช่วง 5V to 30VDC (เฉพาะ Rev2.0) - ไม่มีวงจรป้องกันการต่อผิดขั้ว (์No Reverse Polarity Protection) ที่ Vmotor ดังนั้นโปรดใช้ความระมัดระวังในการเชื่อมต่อขั้วไฟฟ้าให้ถูกต้องก่อนทำการจ่ายพลังงานให้แก่ตัวบอร์ด - รองรับกระแสใช้งานปกติของมอเตอร์สูงสุดที่ 10A (แบบต่อเนื่อง) และ 30A (เมื่อเกิด peak) แยกแต่ละ channel - รองรับ 3.3V และ 5V logic level input (สำหรับ PWM และ DIR) รองรับการใช้งานร่วมกับ Arduino และ Raspberry Pi - อุปกรณ์บนตัวบอร์ดเป็น Solid state จึงทำให้ตอบสนองต่อคำสั่งได้รวดเร็วกว่า และลดการสึกหรอหรือเสื่อมสภาพของชิ้นส่วนที่ต้องมีการเคลื่อนไหว เช่น Mechanical Relay - ใช้ NMOS H-Bridge ทั้งหมด ทำให้การทำงานมีประสิทธิภาพสูงสุด และไม่จำเป็นต้องใช้ฮีทซิงค์ในการระบายความร้อน - รองรับ Regenerative Braking - ในการควบคุมความเร็วมอเตอร์ สามารถรองรับความถี่ PWM ได้สูงสุดถึง 20KHz (ความถี่ output เท่ากับ ความถี่ input) - รองรับ Locked-Antiphase และ Sign-Magnitude PWM operation. ***ไม่ใช้ "RC PWM" - 2 ปุ่มสำหรับทดสอบขับมอเตอร์สำหรับการทดสอบอย่างรวดเร็ว โดยไม่ต้องต่อ microcontroller เพิ่มเติม - ขนาด: 84.5mm x 62mm
