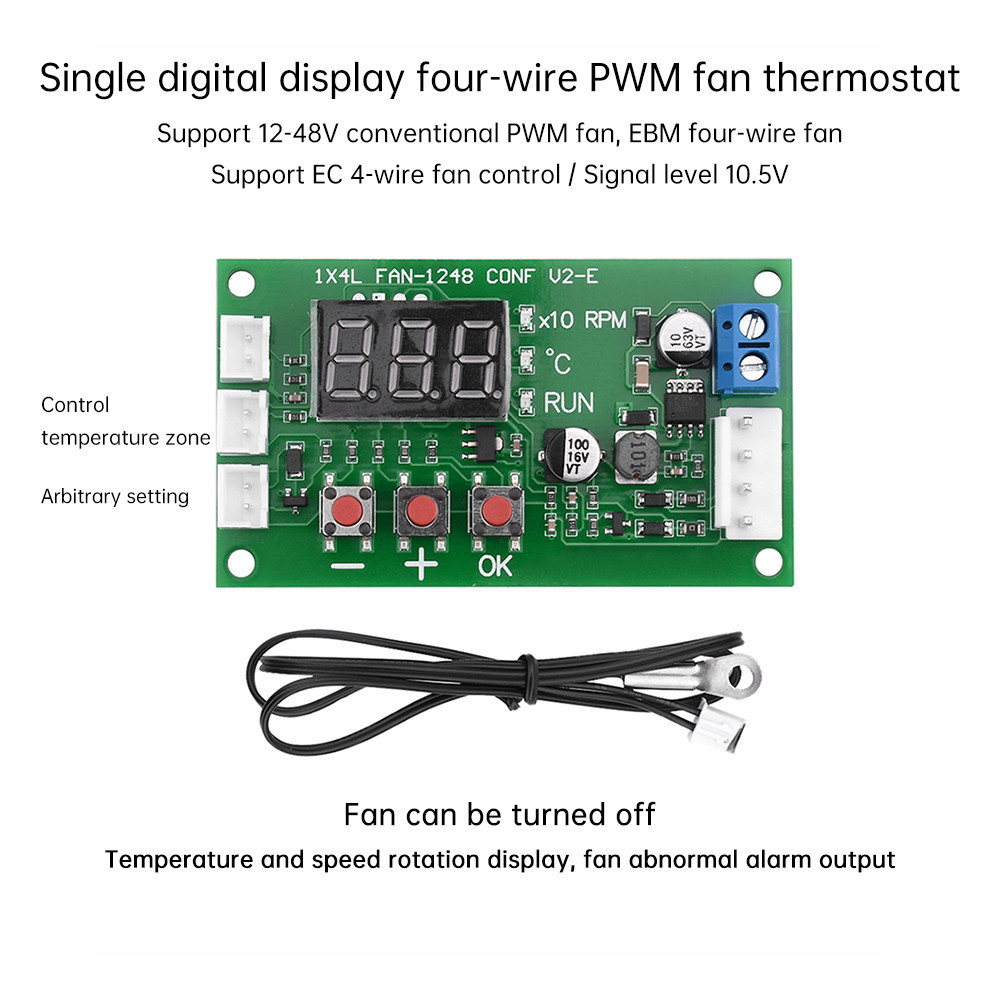

Pcbfun พัดลมควบคุมอุณหภูมิดิจิทัล 12-48V PWM 10V รองรับ EC EBM ปิดเครื่องได้

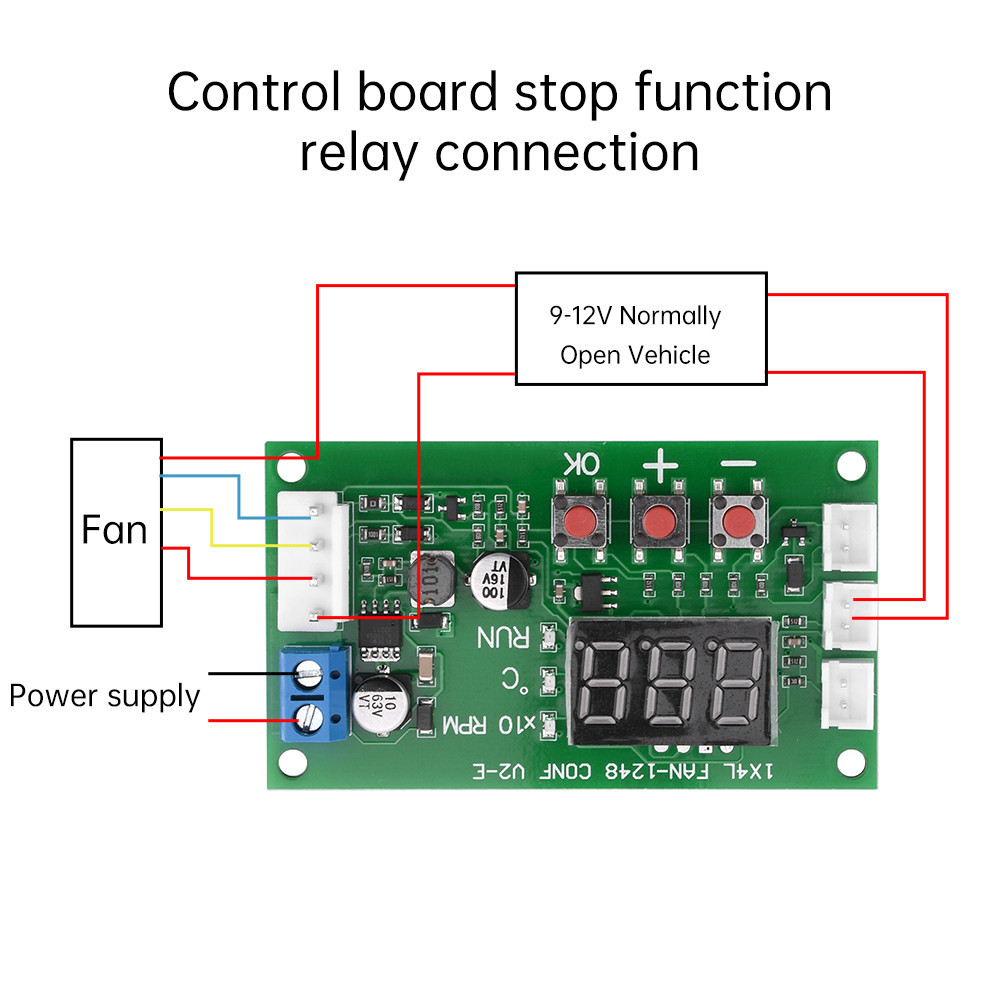

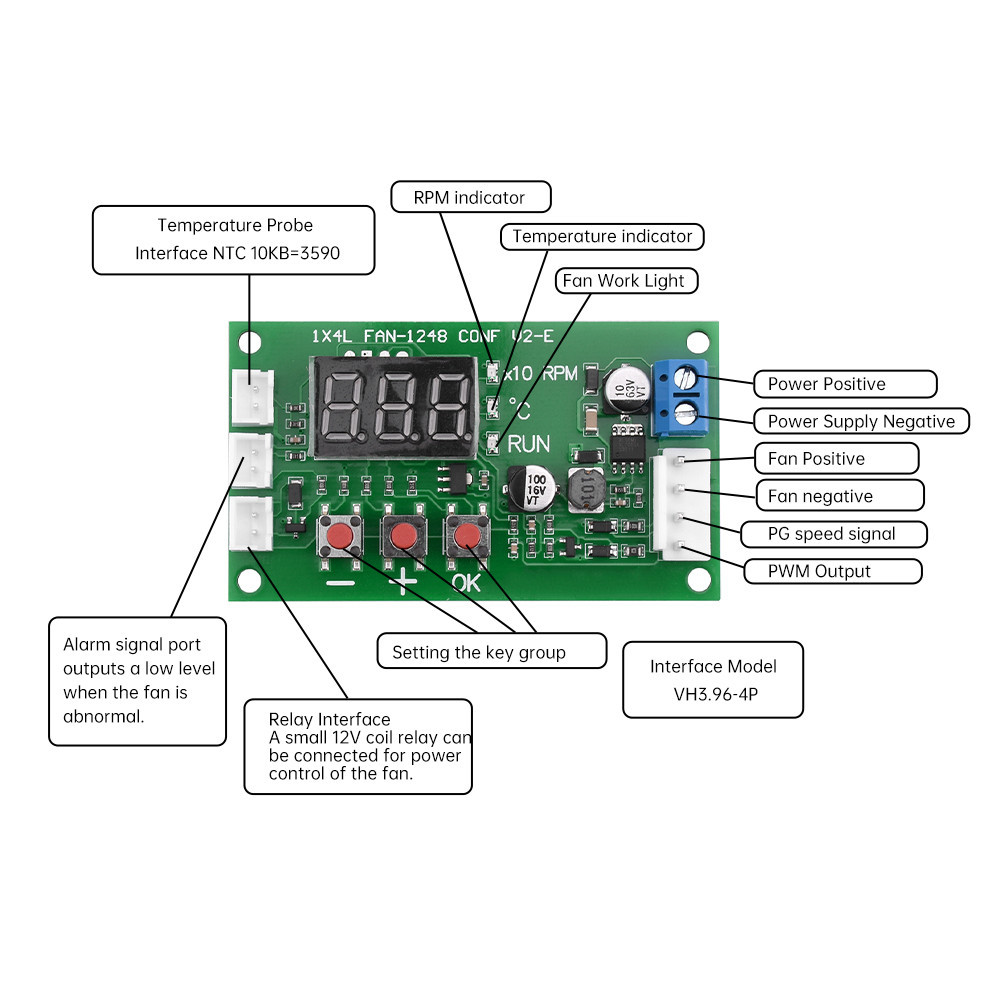

จุดขายสินค้า: 1. ใช้วัสดุคุณภาพสูงเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ 2. การทำงานของแรงดันไฟฟ้ากว้าง DC11-55V; รองรับการตั้งค่าความถี่ 2.5KHZ และ 20KHZ 3. ใช้ตัวควบคุมความเร็วพัดลม PWM สี่สายพร้อมสัญญาณควบคุม 10V รองรับพัดลมสาย EBM สี่ตัวทั่วไปและพัดลม EC แรงดันไฟฟ้าสูงแบบธรรมดาการควบคุมสายไฟสี่สาย (สัญญาณ 10V PWM) 4. รองรับการปิดพัดลมที่มีอุณหภูมิต่ำ (ปิดเครื่อง PWM หรือปิดพัดลมแบบรีเลย์ขยาย) 5. ผลิตภัณฑ์ใช้กันอย่างแพร่หลายส่วนใหญ่ออกแบบมาสำหรับแฟนอุตสาหกรรม พารามิเตอร์ผลิตภัณฑ์: แรงดันไฟฟ้าของแหล่งจ่ายไฟ: DC11-55V (แรงดันไฟฟ้าที่ใช้งานวงจร) กระแสไฟฟ้าทำงาน: <0.1A กระแสพัดลม: <5A (ความจุขั้วต่อบอร์ดหากจำเป็นต้องควบคุมพลังงานที่สูงขึ้นเพียงใช้สายไฟแยกต่างหาก) ความถี่ PWM ของ PWM: 20KHz หรือ 2.5KHz (± 2%) แอมพลิจูดสัญญาณ PWM ของ PWM: 10.5V (ไม่มีโหลด) ช่วงการวัดอุณหภูมิ: -9.9-99.99 ช่วงการวัดอุณหภูมิ: -9.9-99.99 ℃ ข้อผิดพลาดในการวัดอุณหภูมิ: ข้อผิดพลาดในการวัดอุณหภูมิ: ข้อผิดพลาดภายในช่วง 0-50 ℃ น้อยกว่า 1.2 ℃และข้อผิดพลาดในช่วงอื่น ๆ น้อยกว่า 2 ℃ คำอธิบายคีย์คีย์ของเครื่องหมาย: ปุ่ม "+" และ "-": สลับการแสดงผลระหว่างการทำงานเพิ่มหรือลดค่าในระหว่างการตั้งค่าพารามิเตอร์ (กดแบบยาวเพื่อเพิ่มหรือลดอย่างต่อเนื่อง) ปุ่ม "ตกลง" มีฟังก์ชันทั้งหมดสามฟังก์ชัน: 1. ในโหมดทำงานให้กดสั้น ๆ เพื่อเข้าสู่การตั้งค่าเอาต์พุตโดยธรรมชาติซึ่งเป็นการตั้งค่าการควบคุมความเร็วด้วยตนเองโดยมีช่วง 5-100 (%) กดสั้น ๆ อีกครั้งเพื่อบันทึกและออกจาก 2. ในโหมดการทำงานให้กดแบบยาวเพื่อเข้าสู่การตั้งค่าพารามิเตอร์อุณหภูมิ เมื่อป้อนแล้ว ให้ใช้ปุ่ม "+" และ "-" เพื่อแก้ไขพารามิเตอร์ กดปุ่ม "ตกลง" สั้น ๆ เพื่อสลับระหว่างรายการที่ตั้งค่า ตั้งค่าอุณหภูมิเร่ง "L * *" อุณหภูมิความเร็วเต็ม "H * *" ปิดอุณหภูมิ "C * *" และกดปุ่ม "OK" สั้น ๆ อีกครั้งเพื่อประหยัดและออกจากการตั้งค่า 3. ในสถานะปิดเครื่องให้กดปุ่ม "OK" ค้างไว้เพื่อเปิดเครื่องและเข้าสู่การตั้งค่าฟังก์ชัน ใช้ปุ่ม "+" และ "-" เพื่อแก้ไขการตั้งค่า กดปุ่ม "OK" สั้น ๆ เพื่อสลับระหว่างการตั้งค่ารายการและตั้งค่าความถี่เอาต์พุต PWM เป็น 20 / 2.5KHZ "F20 / F2.5" ทิศทางเอาต์พุต PWM ไปข้างหน้า / ถอยหลัง "P 1 / P-1" กดปุ่ม "ตกลง" สั้น ๆ อีกครั้งเพื่อบันทึกและออกจาก คำอธิบายโดยละเอียดของพารามิเตอร์อุณหภูมิ: อุณหภูมิเร่ง "L * *": ช่วง (5-94) เมื่ออุณหภูมิสูงขึ้นและเกินอุณหภูมินี้เอาต์พุต PWM จะเริ่มเพิ่มขึ้นตามอุณหภูมิ อุณหภูมิความเร็วเต็ม "H * *": ช่วง (10-99) เมื่ออุณหภูมิสูงขึ้นหรือเกินอุณหภูมินี้ PWM จะเอาต์พุต 100% เสมอและพัดลมทำงานด้วยความเร็วเต็มที่ อุณหภูมิปิด "C *": ช่วง (0-92) อุณหภูมิปิดต่ำ เมื่อตั้งค่านี้เป็น> 0 ฟังก์ชันปิดเครื่องอุณหภูมิต่ำจะเปิดใช้งาน เมื่ออุณหภูมิต่ำกว่าอุณหภูมินี้เอาต์พุตจะปิด (สัญญาณ PWM และเอาต์พุตรีเลย์เพิ่มเติมจะถูกปิดทั้งคู่) เมื่ออุณหภูมิสูงขึ้นเหนืออุณหภูมิเร่งพัดลมจะรีสตาร์ทและเปลี่ยนความเร็วตามอุณหภูมิ หากอุณหภูมิปิดเครื่องเป็น 0 ฟังก์ชันปิดเครื่องอุณหภูมิต่ำจะล้มเหลวและ PWM และรีเลย์ขยาย อินเทอร์เฟซเอาต์พุตเอาต์พุตจะออกเสมอ ข้อควรระวัง: ความแตกต่างระหว่างอุณหภูมิเร่งและอุณหภูมิความเร็วเต็มไม่ควรน้อยกว่า 5 ℃และความแตกต่างระหว่างอุณหภูมิปิดเครื่องและอุณหภูมิในการเร่งไม่ควรน้อยกว่า 5 ℃ อุณหภูมิในการทำงานของเครื่องบินและอุณหภูมิความเร็วสูงไม่ควรน้อยกว่า 5℃และความแตกต่างระหว่างอุณหภูมิปิดและอุณหภูมิในการเร่งไม่ควรน้อยกว่า 2℃. หากค่าทำลายค่าความแตกต่างของอุณหภูมิข้างต้นเมื่อแก้ไขพารามิเตอร์โปรแกรมจะปรับค่าอีกสองพารามิเตอร์โดยอัตโนมัติ คำอธิบายการแสดงผล: ท่อสามหลัก: แสดงพารามิเตอร์และค่าเฉพาะ Led X10 RPM: แสดงตัวบ่งชี้หน่วยความเร็ว เมื่อไฟแสดงสถานะนี้เปิดอยู่หลอดดิจิตอลจะแสดงความเร็วพัดลม ค่าคือค่าหลังจากความเร็วพัดลมแบ่งออกเป็น 10 Led LED "° ไฟหน่วยอุณหภูมินี้จะสว่างขึ้นเพื่อแสดงอุณหภูมิที่วัดโดยหัววัดปัจจุบัน ไฟ LED "วิ่ง": พัดลมที่ทำงานไฟสว่างเมื่อพัดลมทำงานปิดเมื่อพัดลมดับโปรดทราบว่านี่คือสถานะการควบคุมมากกว่าสถานการณ์พัดลมจริงหากพัดลมมีข้อบกพร่องในระหว่างที่พัดลมทำงาน เมื่อไฟ RUN สว่างขึ้น) พอร์ตสัญญาณเตือนจะออกในระดับต่ำ รายชื่อบรรจุ: ผู้ว่าราชการพัดลมสี่สาย * 1 สายโพรบ * 1 (ตัวเลือกสไตล์)
