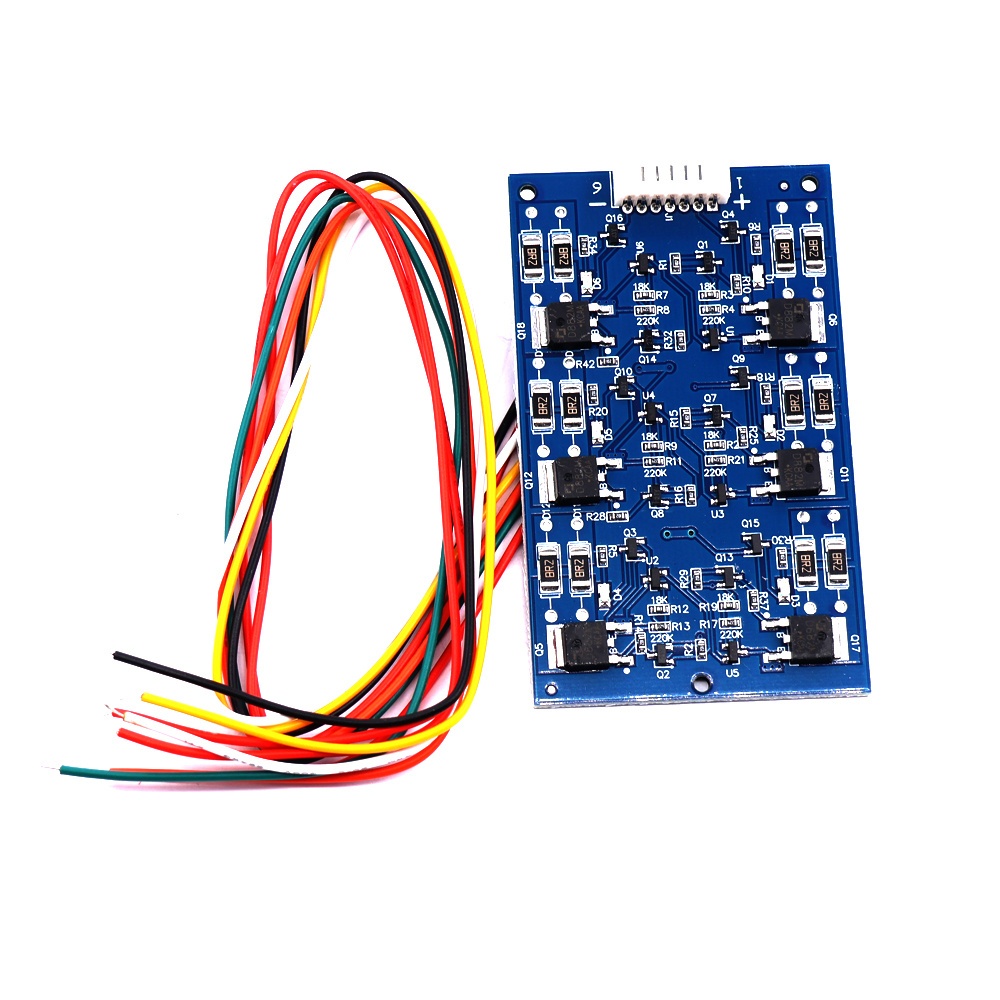

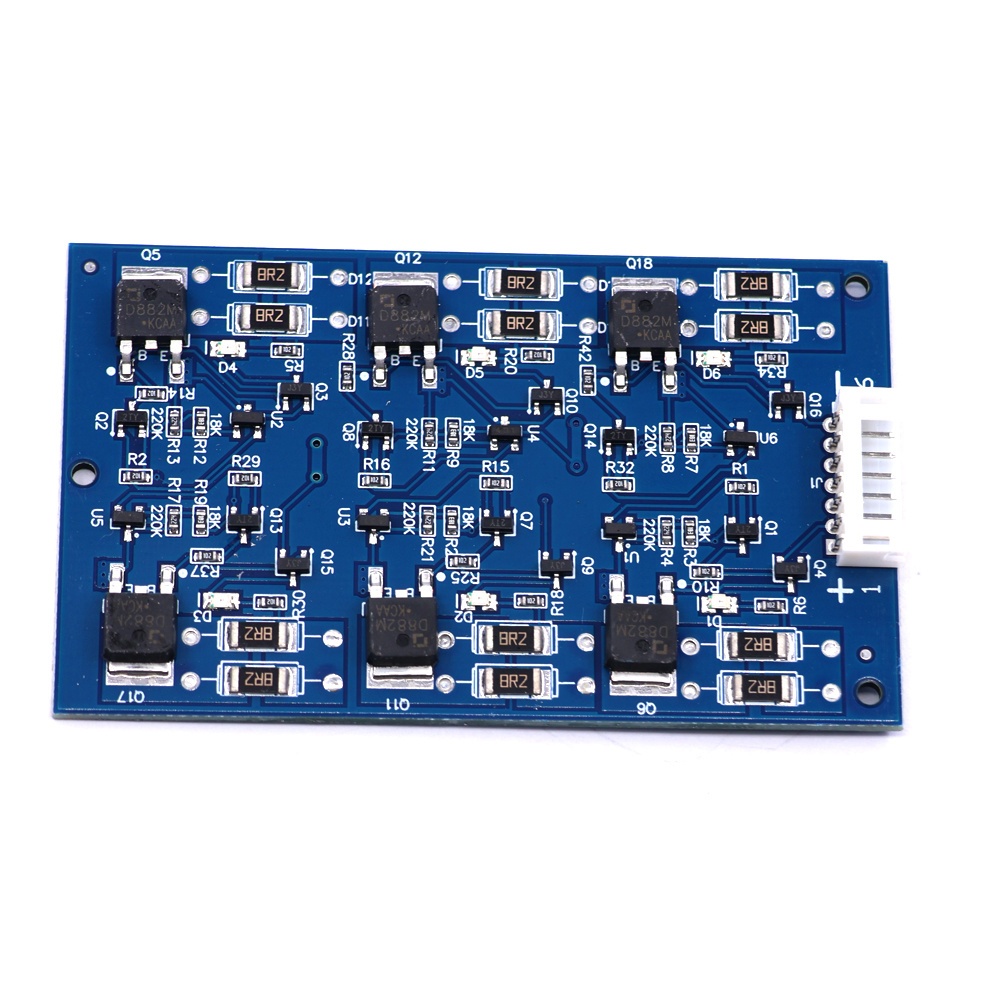

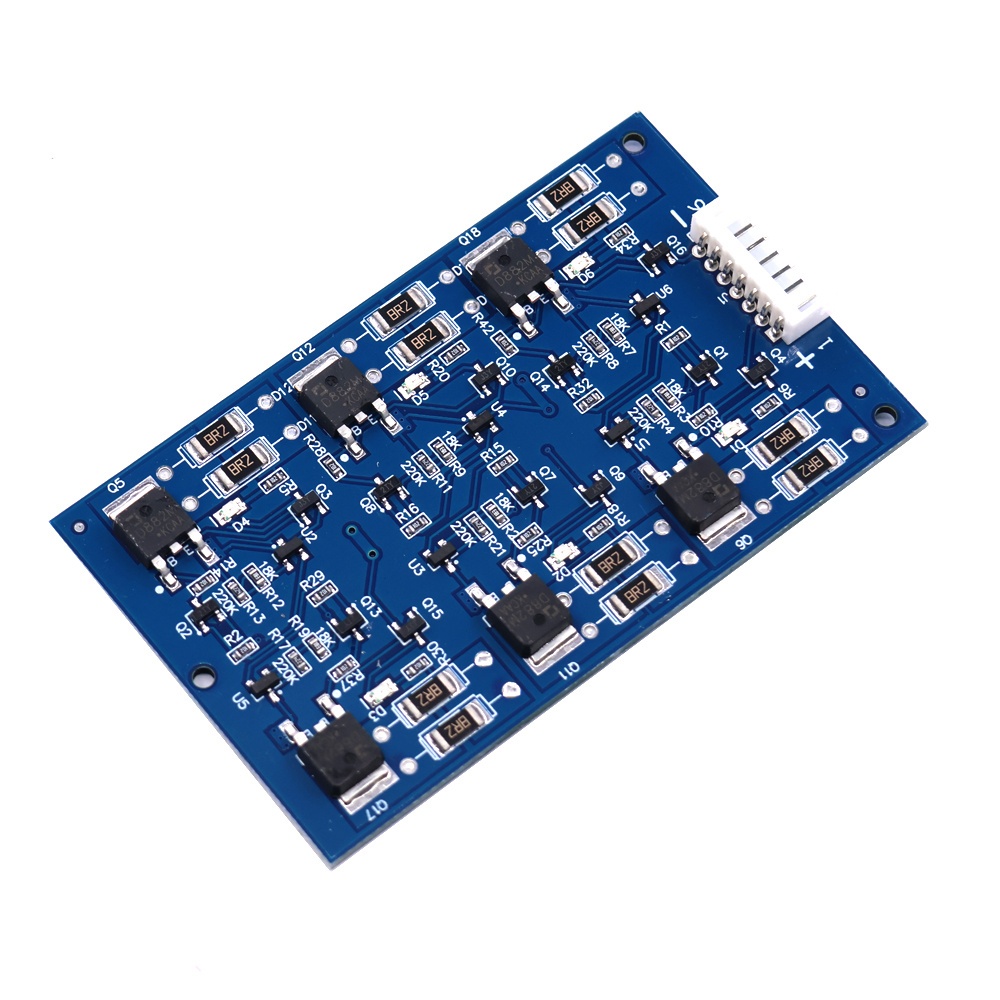

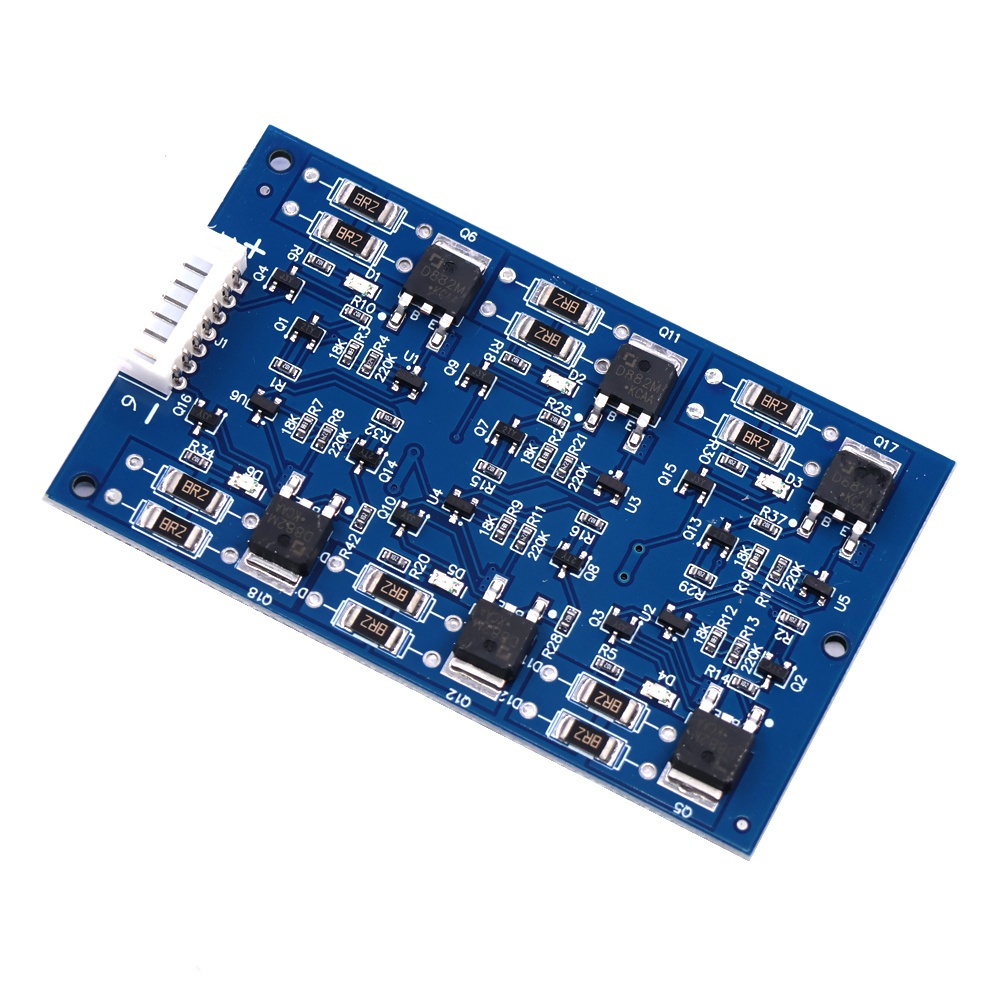

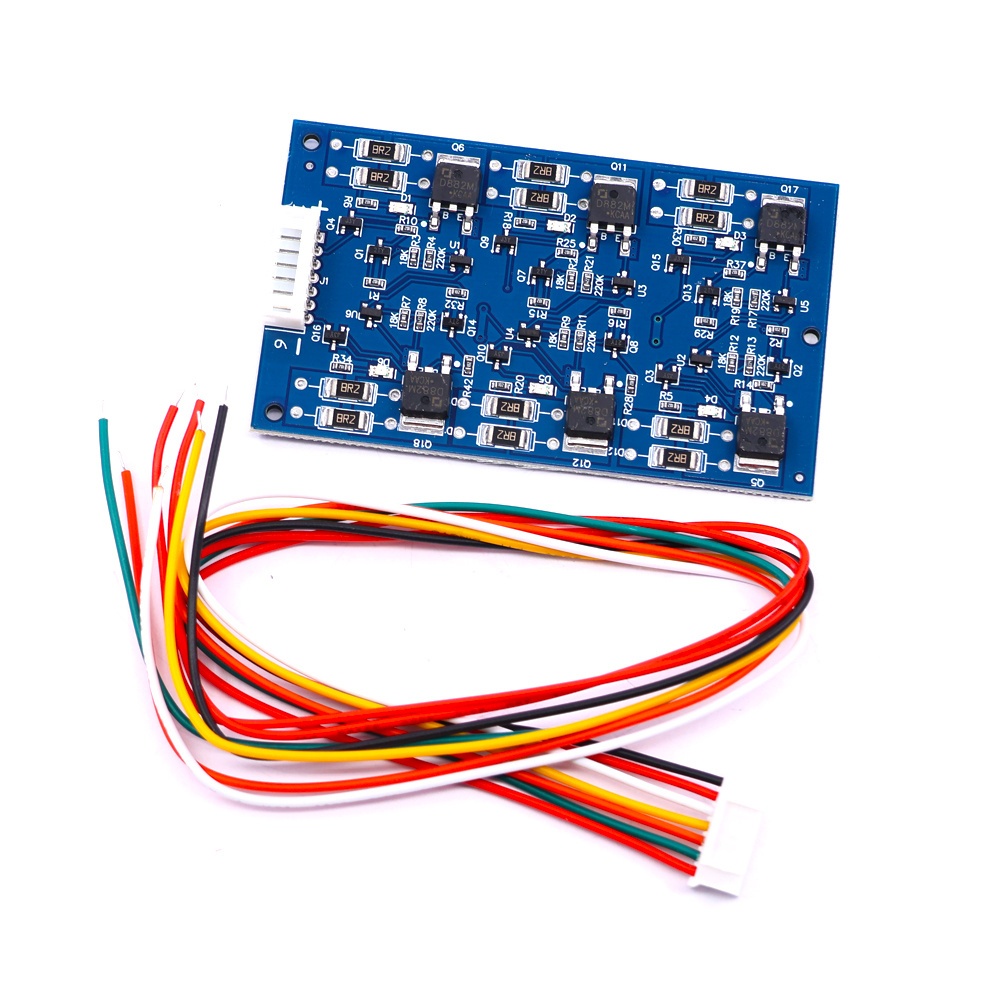

บอร์ดวงจรแบตเตอรี่ลิเธียมไทเทเนต 2.7V 16V LTO 6S

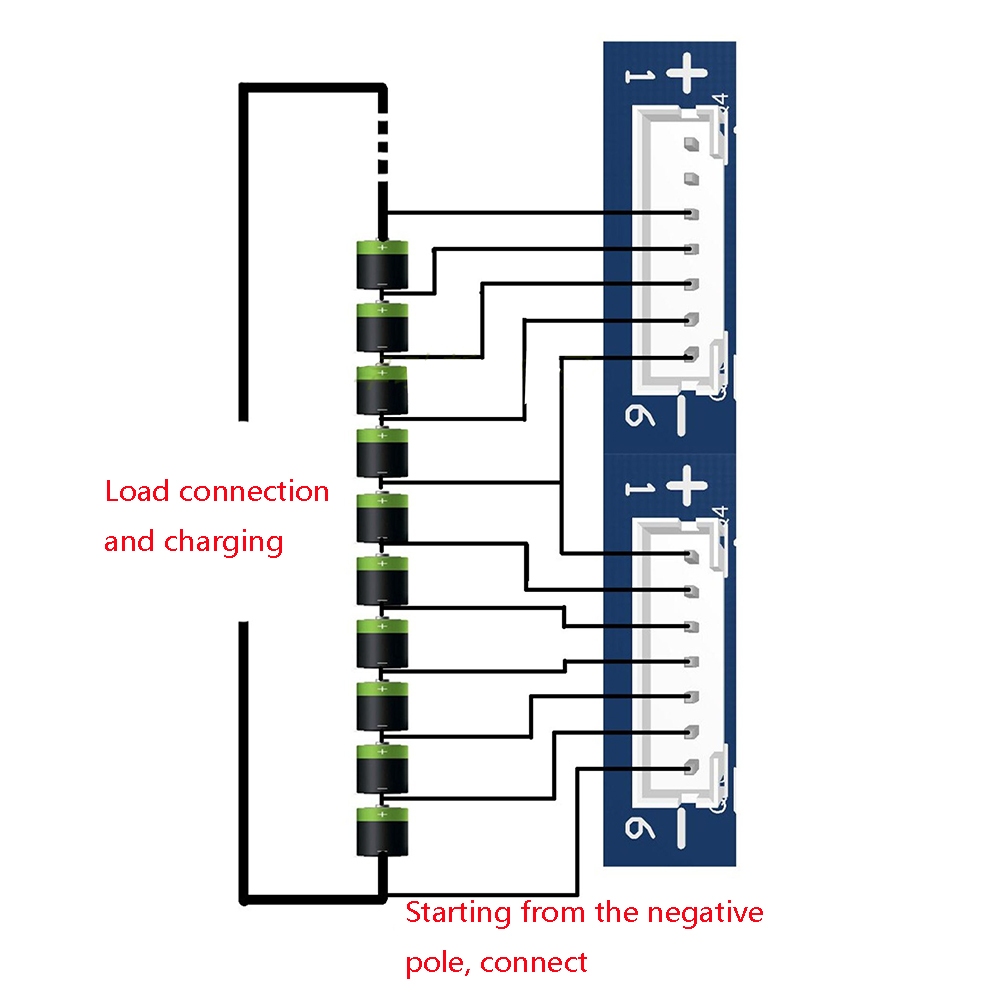

แผ่นไอเทคทีฟสามารถป้องกันตัวเก็บประจุ Farad และแบตเตอรี่ลิเธียมไททาเนตและเหมาะสำหรับตัวเก็บประจุ Farad 2.7V และแบตเตอรี่ลิเธียมไททาเนต สามารถปรับแรงดันไฟฟ้าได้อย่างละเอียดในช่วง 25V-3V โดยการเปลี่ยนตัวแบ่งแรงดันไฟฟ้า ต้องเปลี่ยนตัวต้านทานกำลังความต้านทานสูง หลักการทำงานของวงจรคือเมื่อแรงดันไฟฟ้าของแบตเตอรี่ / ตัวเก็บประจุเดียวสูงกว่าแรงดันไฟฟ้าที่สมดุลแบตเตอรี่ / ตัวเก็บประจุจะถูกคายประจุโดยการเปิดทรานซิสเตอร์ภายในวงจรและพลังงานส่วนเกิน การกระจายความร้อนเป็นความร้อนผ่านแหล่งจ่ายไฟ ตัวต้านทาน. ความแม่นยำของแรงดันไฟฟ้าที่เท่ากันของวงจรคือ± 1% Diagram สายไฟ โปรดดูรูปด้านล่างสำหรับการเดินสาย (วิธีการเดินสายตัวเก็บประจุแบตเตอรี่เหมือนกับด้านบนและบอร์ดเชื่อมต่อกับ 5 series, 6 series และ 10 series ดังแสดงในรูปด้านล่าง) สายแรกของบอร์ดป้องกัน () เป็นสายแรกที่เชื่อมกับเทศกาลแรกที่เริ่มจากขั้วลบของก้อนแบตเตอรี่ ซึ่งเป็นสายแรกของบอร์ดป้องกันที่มีเครื่องหมายว่า "_" เชื่อมต่ออยู่กับเทศกาลแรก ขั้วลบของแบตเตอรี่สายที่สองเชื่อมต่อกับชิ้นส่วนเชื่อมต่อของแบตเตอรี่ก้อนแรกและแบตเตอรี่ก้อนที่สองจากนั้นเชื่อมต่อตามลำดับจนกว่าจะเชื่อมต่อกับขั้วบวกทั้งหมด ชุดแบตเตอรี่ แบตเตอรี่ เมื่อเชื่อมต่อบอร์ดป้องกันหลายชุดในซีรีส์โปรดเชื่อมต่อสายที่เจ็ดของแผงป้องกันด้านบนและสายแรกของแผงป้องกันด้านล่างเข้ากับชิ้นส่วนเชื่อมต่อของแบตเตอรี่ก้อนที่หกและแบตเตอรี่ก้อนที่เจ็ด
