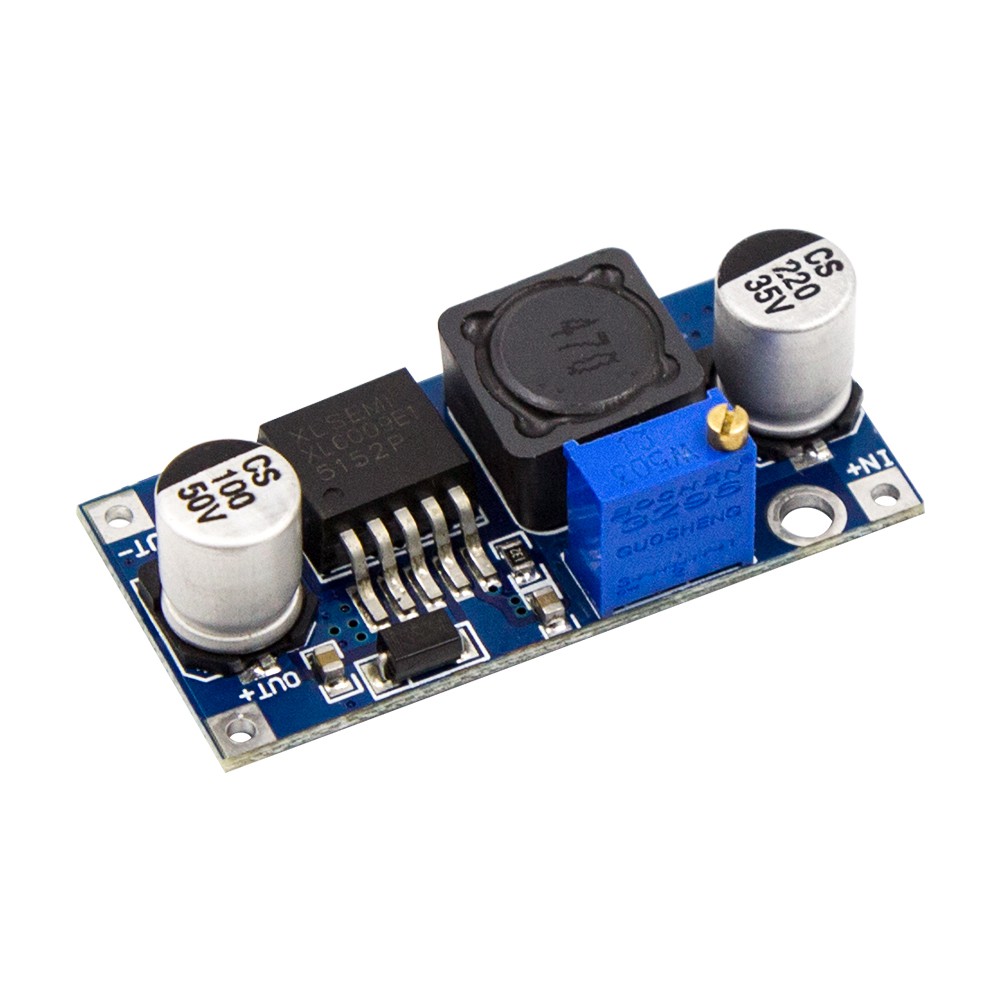

Xl6009 DC-DC โมดูลสเต็ปอัพ ปรับได้ / กระแสไฟสูงสุด 4A ...

โมดูลแบบปรับขั้นตอนขึ้น / กระแสสูงสุด 4A คำอธิบาย: อินพุตบวกอินพุต IN-IN + อินพุต IN-IN + อินพุตบวกลบ! เอาต์พุตบวกเอาท์พุทบวกเอาท์พุทบวกออก + เอาต์พุตเอาท์พุทลบ การอ้างอิงตัวอย่างเปรียบเทียบการทดสอบ: อินพุตอินพุต 3V 12V 0.4A 4.8W อินพุตอินพุต 5V 12V 0.8A 9.6W อินพุต 7.4V เอาต์พุต 12V 1.5A 18W อินพุต 12V เอาต์พุต 15V 2A 30W อินพุต 12V เอาต์พุต 16V 2A 32W อินพุต 12V เอาต์พุต 18V 1.6A 28.8W อินพุต 12V เอาต์พุต 19V 1.5A 28.5W อินพุต 12V เอาต์พุต 24V 1 A 24W * Iin * ประสิทธิภาพ = Vout * Iout Vin * Iin * โวหารแรงดันไฟฟ้าขาเข้า: แรงดันไฟฟ้าอินพุต Iin: ป้อนข้อมูลปัจจุบัน ช่องระบายอากาศ: แรงดันขาออก: แรงดันขาออก ออก: เอาท์พุทปัจจุบัน ข้อมูลจำเพาะของรุ่น: โมดูลเพิ่ม DSN6009 คุณสมบัติของโมดูล: บูสต์แบบไม่แยก (BOOST) การให้คะแนนการรับรอง: การแก้ไขแบบไม่ซิงโครนัส ช่วงอินพุตอินพุต?1 โวลต์ ~ 32 โวลต์ ช่วงเอาต์พุต? 1 โวลต์ ~ 35 โวลต์ อินพุตปัจจุบัน: 4A (สูงสุด), ไม่มีโหลด 18mA (อินพุต 5V, เอาต์พุต 8V, โหลดไม่น้อยกว่า 18mA แรงดันไฟฟ้าสูงขึ้นกระแสโหลดก็จะยิ่งมากขึ้นเท่านั้น) ประสิทธิภาพการแปลง? ยิ่งแรงกดมากเท่าไหร่ประสิทธิภาพก็จะยิ่งลดลงเท่านั้น) ความถี่ในการสลับ: 400KHz ระลอกเอาท์พุท: 50mV (ยิ่งแรงดันสูงกระแสไฟฟ้าก็ยิ่งกระเพื่อมมากขึ้นเท่านั้น) กฎระเบียบโหลด? ± 0.5% การควบคุมแรงดันไฟฟ้า: ± 0.5% อุณหภูมิในการทำงาน: -40? ~ +85 ? ขนาด: 43 มม. * 21 มม. * 14 มม. (L * W * H) แรงดันไฟฟ้าอินพุตกว้าง 3V ~ 32V ช่วงแรงดันไฟฟ้าที่เหมาะสมคือ 5~32V;  แรงดันขาออกกว้าง 5V ~ 35V;  สวิตช์ MOSFET ที่มีประสิทธิภาพในตัว 4A เพื่อให้ประสิทธิภาพสูงถึง 94% (กระแส LM2577 คือ 3A)  ความถี่ในการสลับสูงพิเศษ 400KHz คุณสามารถใช้ตัวเก็บประจุตัวกรองความจุขนาดเล็กที่สามารถให้ผลลัพธ์ที่ดีมากการกระเพื่อมมีขนาดเล็กและเล็กลง ความถี่ LM2577 เพียง 50KHz)
