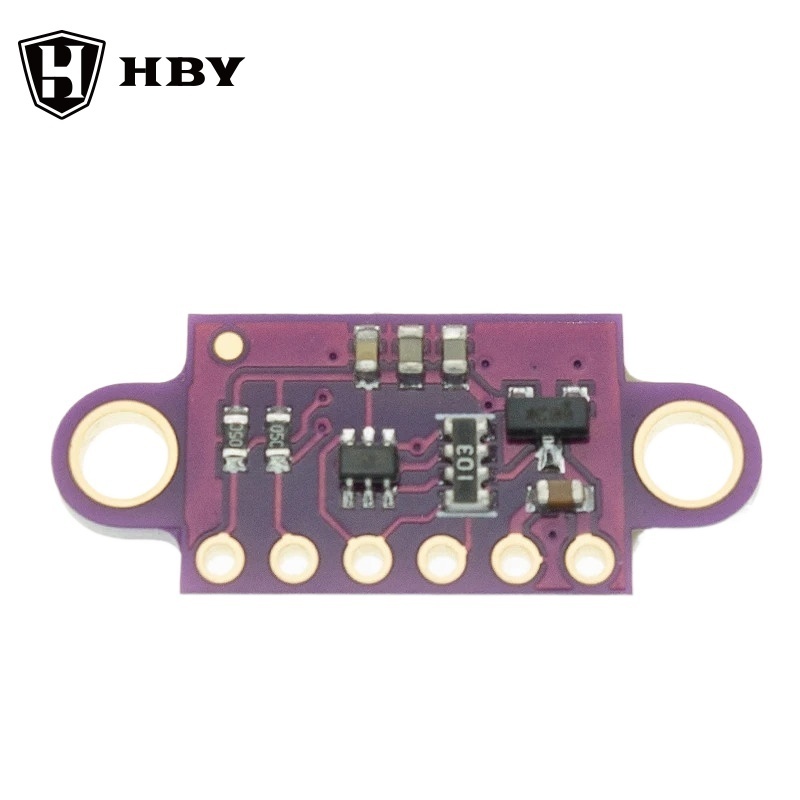

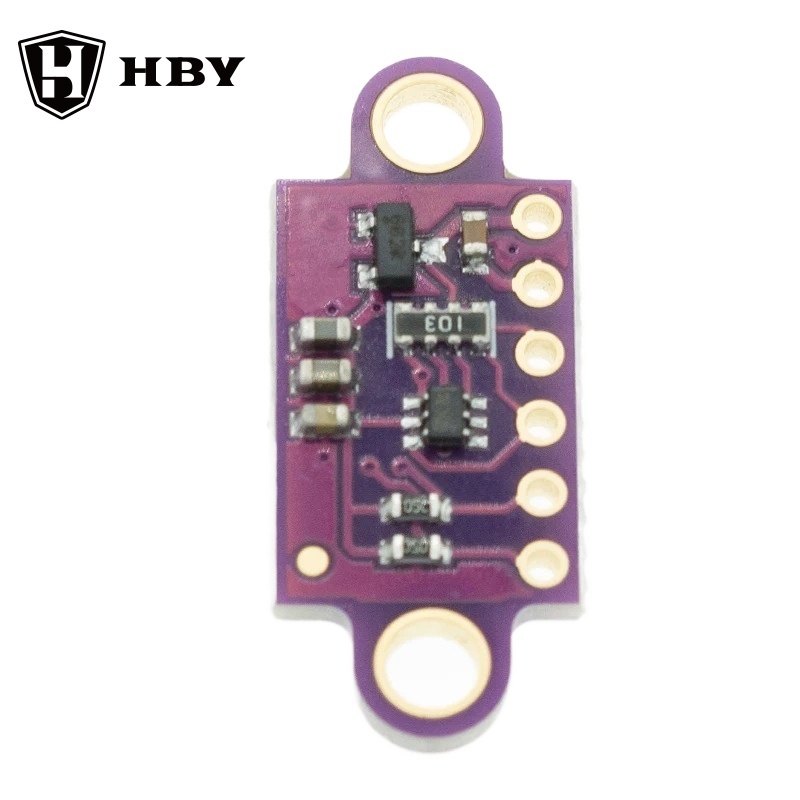

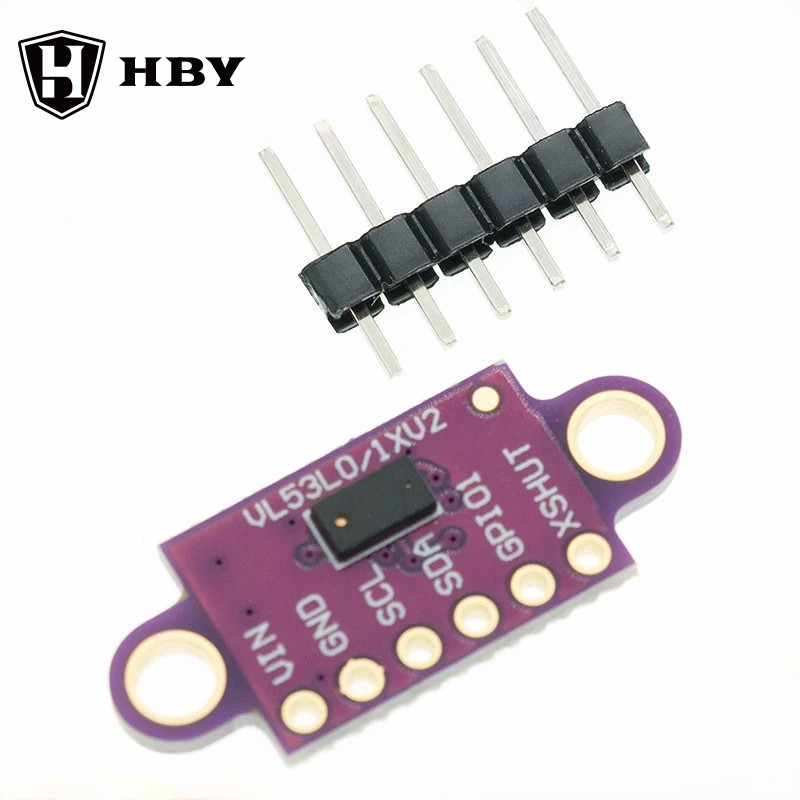

VL53L0X เซ็นเซอร์วัดระยะด้วยเลเซอร์เวลาบิน (ToF) 940nm GY-VL53L0XV2 โมดูลวัดระยะด้วยเลเซอร์ I2C IIC

คำอธิบาย: VL53L0X จาก ST Microelectronics เป็นระบบระยะบินที่ผสานรวมเข้ากับโมดูลขนาดกะทัดรัดบอร์ดนี้เป็นผู้ให้บริการสำหรับ VL53L0X ดังนั้นเราจึงแนะนำให้อ่านแผ่นข้อมูล VL53L0X อย่างรอบคอบ (1MB PDF) ก่อนใช้ผลิตภัณฑ์นี้ VL53L0ใช้เทคโนโลยี FlightSense ของ ST เพื่อวัดได้อย่างแม่นยำว่าใช้เวลานานเท่าใดสำหรับพัลส์ที่ปล่อยออกมาของแสงเลเซอร์อินฟราเรดเพื่อไปถึงวัตถุที่ใกล้ที่สุดและสะท้อนกลับไปยังเครื่องตรวจจับดังนั้นจึงถือได้ว่าเป็นระบบ LIDAR ขนาดเล็กที่มีอยู่ในตัวเองการวัดเวลาของเที่ยวบิน (ToF) นี้ช่วยให้สามารถกำหนดระยะทางสัมบูรณ์ไปยังเป้าหมายได้อย่างถูกต้องโดยไม่ต้องสะท้อนแสงของวัตถุที่มีอิทธิพลต่อการวัดอย่างมากเซ็นเซอร์สามารถรายงานระยะทางได้ถึง2เมตร (6.6ฟุต) ด้วยความละเอียด1มม. แต่ช่วงที่มีประสิทธิภาพและความถูกต้อง (เสียงรบกวน) ขึ้นอยู่กับสภาวะแวดล้อมและลักษณะเป้าหมายเช่นการสะท้อนแสงและขนาดรวมถึงการกำหนดค่าเซ็นเซอร์ (ความแม่นยำของเซ็นเซอร์ถูกระบุไว้ในช่วงตั้งแต่ ± 3% ที่ดีที่สุดไปจนถึง ± 10% ในสภาวะที่เหมาะสมน้อยกว่า) มีการวัดระยะผ่านอินเทอร์เฟซ i⊃ 2;C (‑) ของเซ็นเซอร์ซึ่งใช้ในการกำหนดค่าการตั้งค่าเซ็นเซอร์และเซ็นเซอร์จะมีพินเพิ่มเติมอีกสองพิน: อินพุตปิดเครื่องและเอาต์พุตขัดจังหวะ VL53L0X เป็น IC ที่ยอดเยี่ยมแต่แพคเกจ LGA ขนาดเล็กไร้สารตะกั่วทำให้นักเรียนหรืองานอดิเรกทั่วไปใช้งานได้ยากนอกจากนี้ยังทำงานที่แรงดันไฟฟ้าที่แนะนำ2.8 V ซึ่งสามารถทำให้การเชื่อมต่อเป็นเรื่องยากสำหรับไมโครคอนโทรลเลอร์ที่ทำงานที่3.3 V หรือ5 V. คณะกรรมการฝ่าวงล้อมของเราแก้ไขปัญหาเหล่านี้ทำให้ง่ายต่อการเริ่มต้นใช้เซ็นเซอร์ในขณะที่รักษาขนาดโดยรวมให้เล็กที่สุด คำอธิบายพิน VDD ควบคุมเอาท์พุท2.8 V. เกือบ150 mA สามารถใช้ได้กับส่วนประกอบภายนอก (หากคุณต้องการเลี่ยงตัวควบคุมภายในคุณสามารถใช้พินนี้เป็นอินพุต2.8 V ที่มีการตัดการเชื่อมต่อ Vin ได้แทน) Vin นี่คือการเชื่อมต่อแหล่งจ่ายไฟหลัก2.6 V ถึง5.5 V SCL และ SDA ระดับ shifters ดึง i²2; c เส้นสูงถึงระดับนี้ GND การเชื่อมต่อกราวด์ (0 V) สำหรับแหล่งจ่ายไฟของคุณ I²2ของคุณแหล่งควบคุม c ต้องแบ่งปันพื้นดินทั่วไปกับบอร์ดนี้ ระดับ SDA-shifted i²2; สายข้อมูล C: สูงคือ VIN ต่ำคือ0 V SCL ระดับ shifted i²2; C สายนาฬิกา: สูงคือ VIN ต่ำคือ0 V Xshut พินนี้เป็นอินพุตปิดเครื่องต่ำที่ใช้งานอยู่บอร์ดดึงได้ถึง VDD เพื่อเปิดใช้งานเซ็นเซอร์โดยค่าเริ่มต้นการขับขี่ขานี้ต่ำทำให้เซ็นเซอร์ลงในฮาร์ดแวร์สแตนด์บายอินพุตนี้ไม่ใช่การเลื่อนระดับ โปรดติดตามการอัปเดตของเรา ✔ร้านค้าของเราทำงานโดยสุจริตกรุณารู้สึกโล่งใจการซื้อเราจะพยายามอย่างเต็มที่เพื่อให้บริการคุณ ✔หากคุณใช้ "คูปอง" หรือ "ของขวัญความสนใจ" จะมีส่วนลด ✔ภาพถ่ายที่โพสต์เป็นวัตถุจริง ✔สำหรับผลิตภัณฑ์แต่ละชิ้นที่จะปรับแต่งโปรดปรึกษาฝ่ายบริการลูกค้าล่วงหน้า ✔หวังว่าคุณจะมีชีวิตที่มีความสุข คำเตือน: เมื่อ COD ได้รับการอนุมัติแล้วสินค้าจะถือว่าขายแล้วและจะถูกส่งออกในเวลาอันสั้น ค่าหมดอายุ
