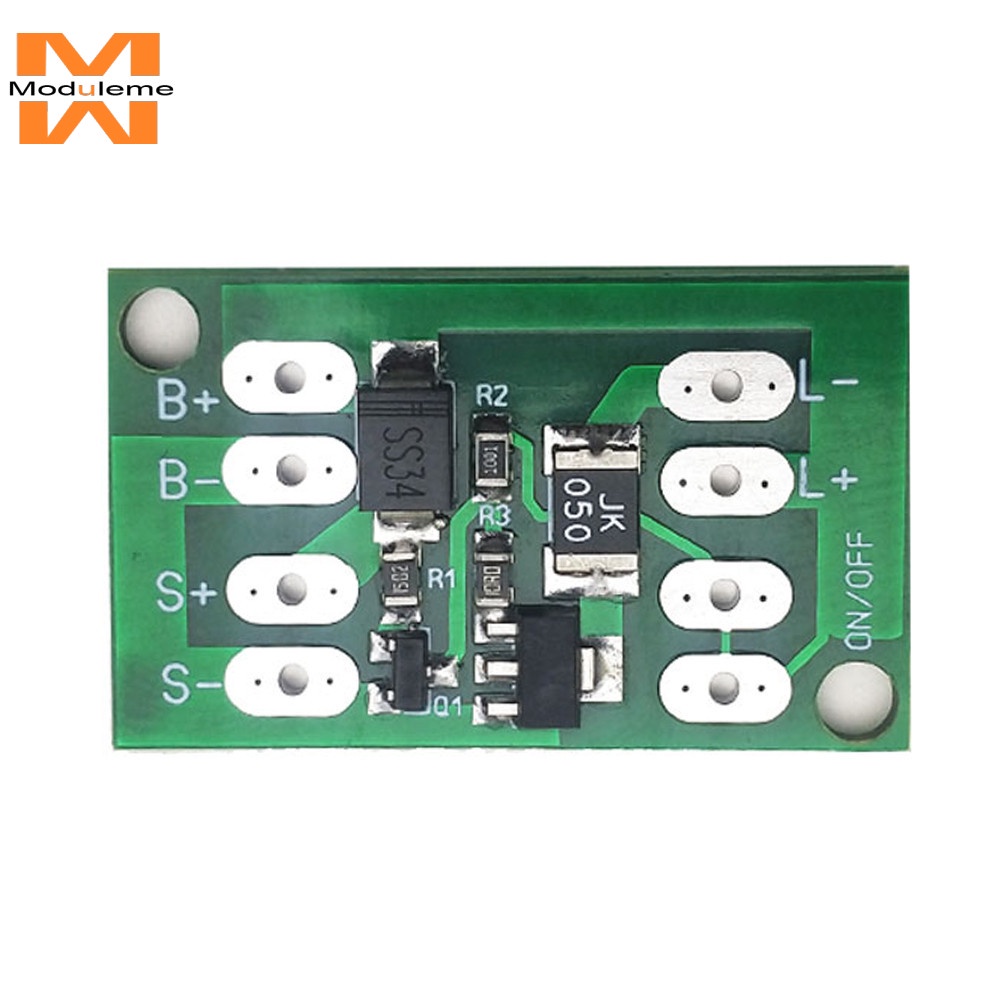

บอร์ดชาร์จแบตเตอรี่ลิเธียม แผงวงจรควบคุมไฟอัตโนมัติ พลังงานแสงอาทิตย์

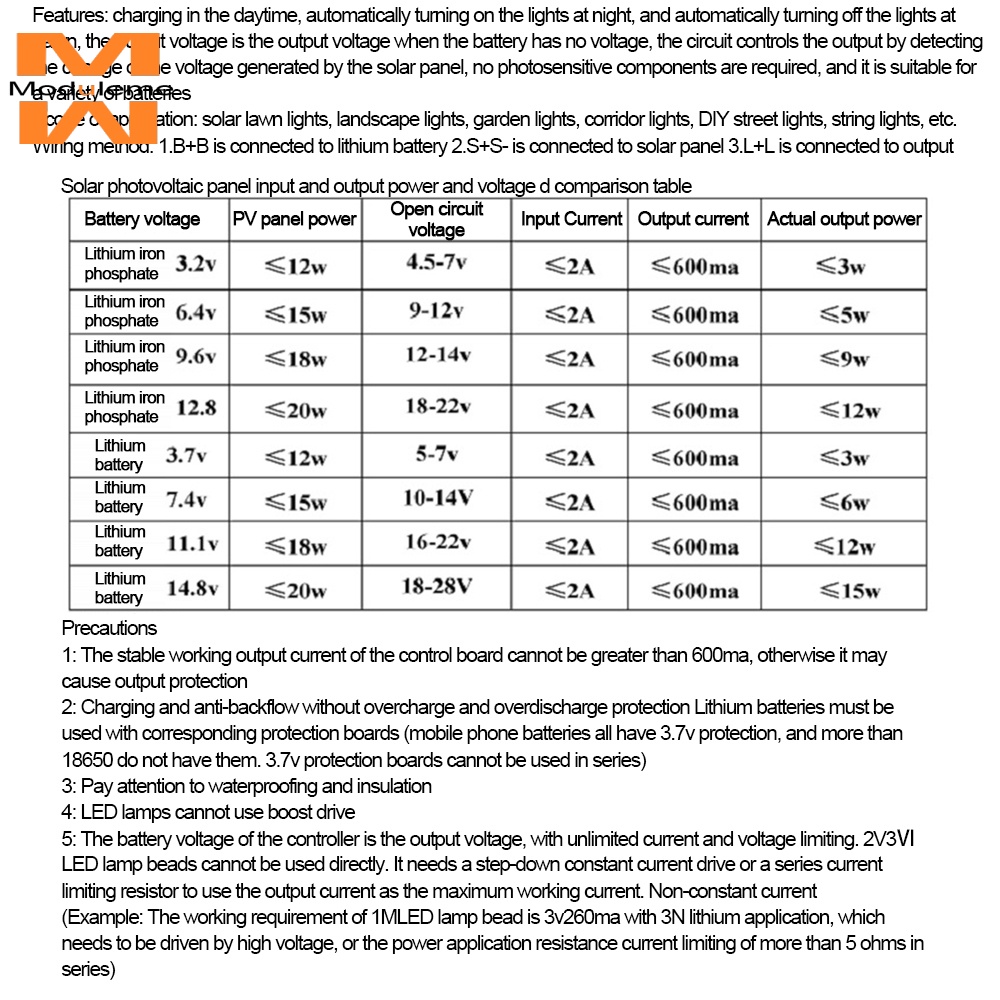

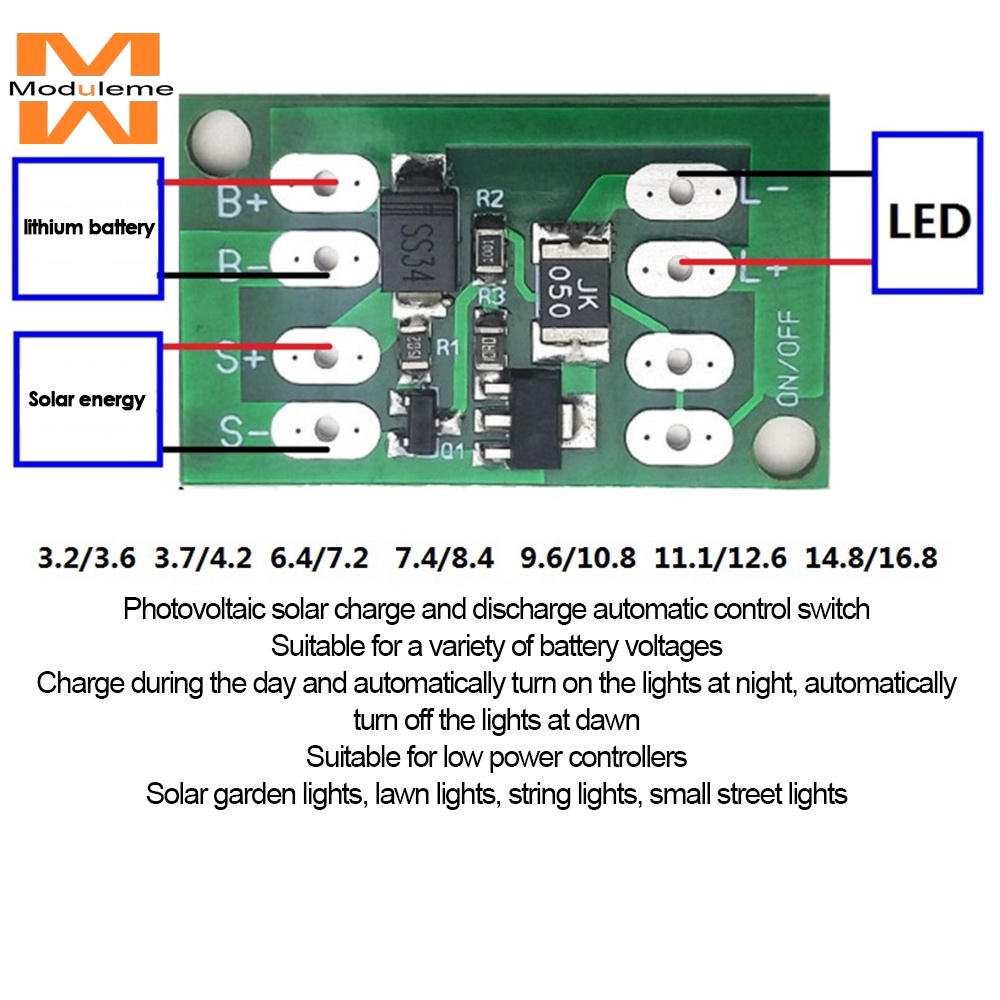

วิธีการเดินสายไฟ: 1.แบตเตอรี่ลิเธียม B+B- เชื่อมต่อกับแบตเตอรี่ลิเธียม 2. แผงเซลล์แสงอาทิตย์ S+ S- เชื่อมต่อกับแผงโซลาร์เซลล์ 3. เอาต์พุต L + L- ลำดับการเดินสายไฟ: 1: เชื่อมต่อแบตเตอรี่ลิเธียมแบตเตอรี่ต้องมีบอร์ดป้องกันที่เกี่ยวข้อง 1: เชื่อมต่อแบตเตอรี่ลิเธียมแบตเตอรี่ต้องมีบอร์ดป้องกันที่สอดคล้องกัน แบตเตอรี่ลิเธียมมีพลังงานและไฟ LED จะสว่างขึ้น 2: เชื่อมต่อกับ LED แบตเตอรี่ลิเธียมมีพลังงานและไฟ LED จะสว่างขึ้น 3: เชื่อมต่อกับแผงโซลาร์เซลล์ ในขณะนี้แผงโซลาร์เซลล์จะสว่างด้วยไฟและไฟ LED จะดับลงและไฟ LED จะติดโดยไม่มีไฟ สามารถติดตั้งสวิตช์ได้หากจำเป็นต้องปิดในเวลากลางคืนหรือ SW ของอินเทอร์เฟซสวิตช์ได้รับการสงวนไว้สำหรับการขนส่งและการจัดเก็บ ข้อควรระวัง: 1: กระแสไฟขาออกที่ทำงานที่เสถียรของบอร์ดควบคุมไม่สามารถมากกว่า 600ma มิฉะนั้นอาจทำให้เกิดการป้องกันเอาต์พุต 2: การชาร์จและป้องกันการไหลย้อนกลับโดยไม่ต้องชาร์จไฟเกินและต้องใช้แบตเตอรี่ลิเธียมป้องกันการชาร์จไฟเกินกับบอร์ดป้องกันที่สอดคล้องกัน (แบตเตอรี่โทรศัพท์มือถือทั้งหมดมีการป้องกัน 3.7v และมากกว่า 18650 ไม่มี ไม่สามารถใช้บอร์ดป้องกัน 3.7v ในซีรีส์ได้) การกันน้ำและฉนวนกันความร้อน 3: ใส่ใจกับการกันน้ำและฉนวน 4: หลอดไฟ LED ไม่สามารถใช้เพิ่มไดรฟ์ได้ 5: แรงดันแบตเตอรี่ของคอนโทรลเลอร์คือแรงดันขาออกไม่ จำกัด กระแสและแรงดันไฟฟ้าลูกปัดหลอด LED 2V3V ไม่สามารถใช้งานได้โดยตรงจำเป็นต้องขับเคลื่อนด้วยกระแสคงที่แบบขั้นตอนหรือซีรีส์ ตัวต้านทาน จำกัด กระแสไฟฟ้าและกระแสไฟขาออกเป็นกระแสไฟฟ้าทำงานสูงสุดไม่ใช่กระแสคงที่ ข้อควรระวัง: กำลังขับคือกำลังขับจริงโปรดยืนยันการใช้พลังงานจริงของโหลดก่อนใช้งาน การเข้าถึง 3Vled โดยตรงอาจทำให้คอนโทรลเลอร์หรือ LED เสียหายได้ 2: การเข้าถึง 3Vled โดยตรงอาจทำให้คอนโทรลเลอร์หรือ LED เสียหายได้ แบตเตอรี่ต้องติดตั้งแผ่นป้องกันและแรงดันแบตเตอรี่ต้องตรงกับแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์ 3: แบตเตอรี่ต้องติดตั้งแผ่นป้องกันและแรงดันแบตเตอรี่จะต้องตรงกับแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์. รายการแพ็คเกจ: แผงวงจรควบคุมพลังงานแสงอาทิตย์ * 1
