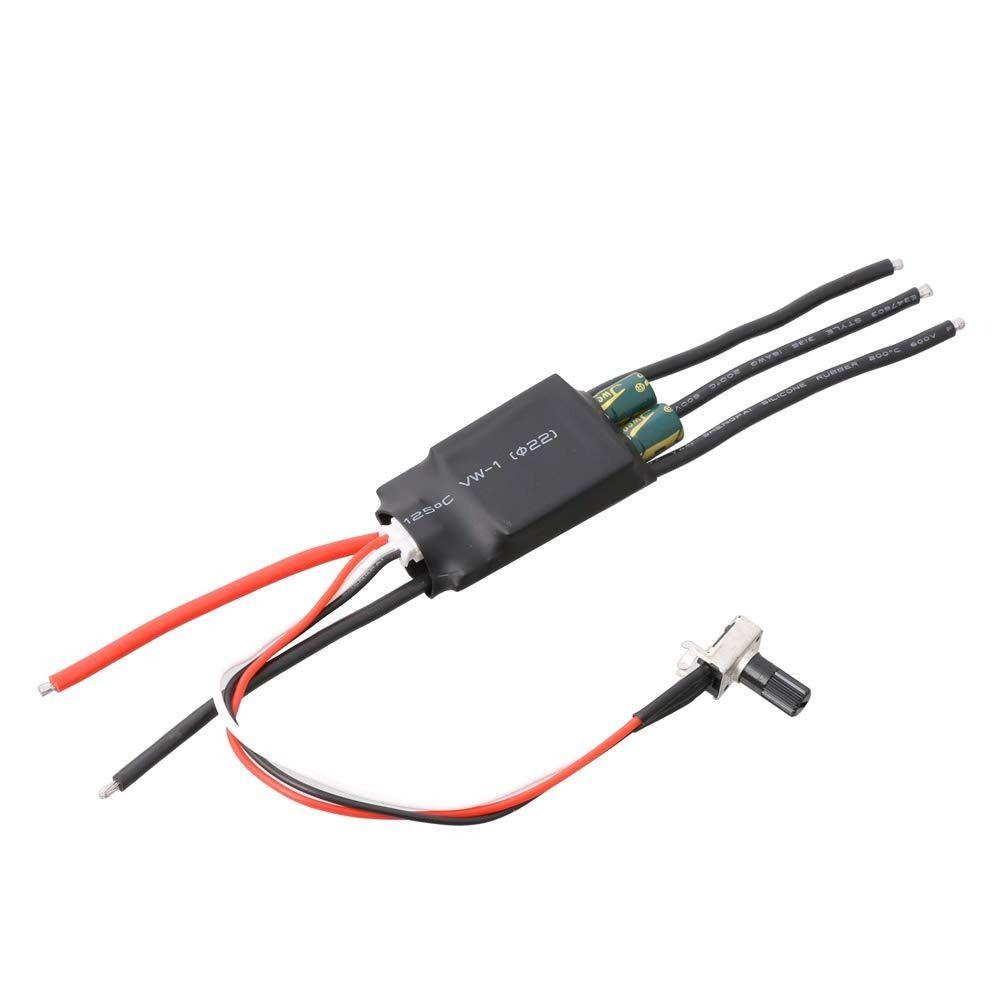

Shanchan บอร์ดไดร์เวอร์มอเตอร์ไร้แปรงถ่าน DC 7-24V 200W BLDC ความเร็วสูง โพเทนชิโอมิเตอร์ 3 เฟส

พารามิเตอร์ผลิตภัณฑ์: ชื่อผลิตภัณฑ์: โพเทนชิออมิเตอร์สามเฟส DC brushless and Hallless drive โพเทนชิออมิเตอร์): X30A รุ่น: X30A (โพเทนชิออมิเตอร์) แรงดันไฟฟ้าที่ใช้งานได้: 7-24V กระแสไฟขับ: พิกัด 15A บวกพัดลมระบายความร้อน 20A ความเร็วสูงสุด: 224000 Rpm (มอเตอร์ 2 ขั้ว), 74000 รอบต่อนาที (มอเตอร์ 6 ขั้ว), 40000 รอบต่อนาที (มอเตอร์ 12 ขั้ว), 35000 รอบต่อนาที (มอเตอร์ 14 ขั้ว) ขนาดสินค้า: ยาว 45 มม. * กว้าง 26 มม. * สูง 12 มม. (ไม่รวมสายไฟและตัวเก็บประจุที่ยื่นออกมา) คำอธิบาย: Bldc ควบคุมความเร็วโพเทนชิออมิเตอร์ขนาดเล็กกำลังสูง 7-24V Brushless และคอนโทรลเลอร์แบบไร้แปรงถ่านรุ่นปุ่มเดียวรองรับการเร่งความเร็วและการลดความเร็วแบบปุ่มเดียวพร้อมรุ่นควบคุมความเร็วโพเทนชิออมิเตอร์ฟังก์ชันหน่วยความจำพลังงานรองรับ PLC 0-5V การจำลองความเร็วสัญญาณ ข้อแนะนำสำหรับการใช้งานรุ่นโพเทนชิออมิเตอร์: ตำแหน่งการกระจายพลังงานมาตรฐานควบคุมความเร็วได้โดยตรงโดยไม่มีสัญญาณควบคุมภายนอก มันจะเพิ่มตามเข็มนาฬิกาและลดทวนเข็มนาฬิกา นอกจากนี้ยังเหมาะสำหรับการควบคุมปริมาณอะนาล็อก PLC 0-5 ภายนอก ถอดปลั๊กสายเคเบิลโพเทนชิออมิเตอร์สัญญาณควบคุมปริมาณอะนาล็อกภายนอก 0-5 และสายกราวด์เชื่อมต่อกับขั้วอินพุตของบอร์ดขับขี่แบบไม่มีแปรงตราบใดที่สายไฟสองเส้นตกลง คำอธิบายอินเทอร์เฟซ: 1. เอาท์พุทสายเฟส UV VW เฟสไลน์เชื่อมต่อกับมอเตอร์ 2. แหล่งจ่ายไฟหลัก VCC GND (แหล่งจ่ายไฟ DC ภายนอก) คุณสมบัติ: Esc ได้รับการพัฒนาและออกแบบมาเป็นพิเศษสำหรับเครื่องมือไฟฟ้าควบคุมอุตสาหกรรมเช่นปั๊มลมปั๊มน้ำปั๊มน้ำมันพัดลม ฯลฯ ที่ใช้มอเตอร์ไร้แปรงถ่าน DC สามเฟส ค่าเริ่มต้นคือเวลาปานกลางและการทำงานกระแสสูงเป็นเวลานาน พัดลมระบายความร้อน Jianyijia มีระบบป้องกันความร้อนสูงเกินไป สภาวะการกระจายความร้อนภายนอกที่ไม่ดีของ ESC จะลดพลังงานโดยอัตโนมัติเมื่ออุณหภูมิสูงกว่า 100 องศาและอุณหภูมิจะกลับสู่สภาพปกติเมื่อลดลงเหลือ 100 องศา ข้อควรระวัง: 1. วงจรจ่ายไฟบนเมนบอร์ดไม่มีฟิวส์ในวงจรจ่ายไฟบนเมนบอร์ด เจียนยี่ได้เพิ่มมันเข้าไปด้วยตัวเอง การเชื่อมต่อย้อนกลับของขั้วบวกและขั้วลบของแหล่งจ่ายไฟจะทำให้เกิดความเสียหายถาวรกับชิปบางส่วนบนบอร์ด (แม้ว่าจะไม่ทำงานเป็นเวลา 1 วินาที) 2. การป้องกันการปิดกั้นมอเตอร์ในระหว่างการทำงานปกติ เนื่องจากพลังงานและกระแสของโมดูลมีขนาดใหญ่โปรดอย่าลัดวงจรเทียมเมื่อโมดูลไม่ทำงานตามปกติ เมื่อไฟฟ้าลัดวงจรอาจไหม้เส้นและท่ออาจแตกได้โปรดใช้ขนาดเล็กสำหรับการทดสอบการเดินสายไฟครั้งแรก การทดสอบแรงดันไฟฟ้าต่ำในปัจจุบันหลังจากนั้นก็โอเคจากนั้นส่งกระแสไฟฟ้าสูงและแรงดันไฟฟ้าสูงไปยังที่ทำงาน 3. อย่าเชื่อมต่อมอเตอร์ที่เห็นได้ชัดว่าไม่สอดคล้องกับแรงดันไฟฟ้าโมดูลไดรฟ์กระแสหรือพลังงานเพื่อหลีกเลี่ยงความเสียหายที่ "ไม่สมเหตุสมผล" ที่อธิบายไม่ได้ ในรายการรวมด้วย: ไดรเวอร์มอเตอร์แบบไม่มีแปรง 3 เฟส 1 × DC 7-24V 200W BLDC 1 × DC 7-24V 200W BLDC ไดรเวอร์มอเตอร์แบบไม่มีแปรง 3 เฟส โมดูลควบคุมความเร็ว BLDC ESC DC 7-24V 200W BLDC โพเทนชิออมิเตอร์ 3 เฟส DC Brushless เครื่องมือไฟฟ้าความเร็วสูง
