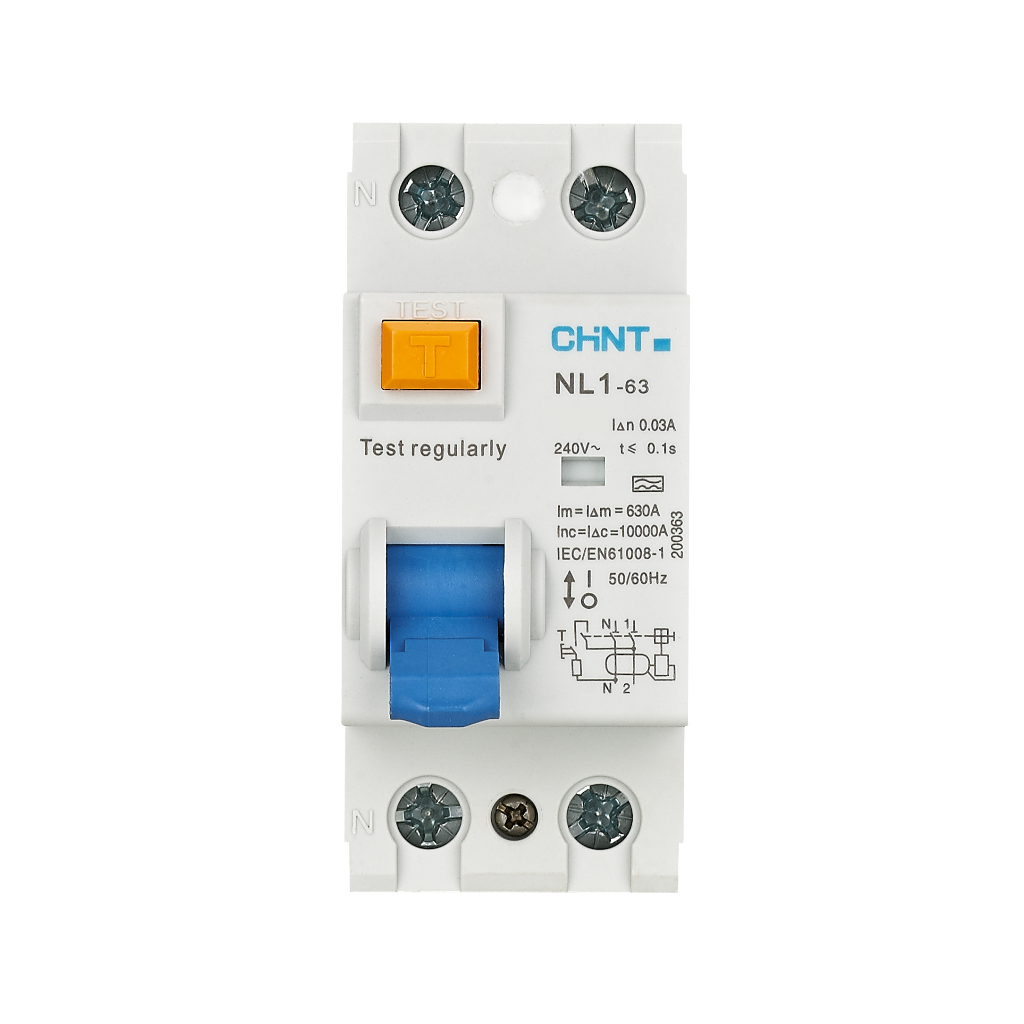

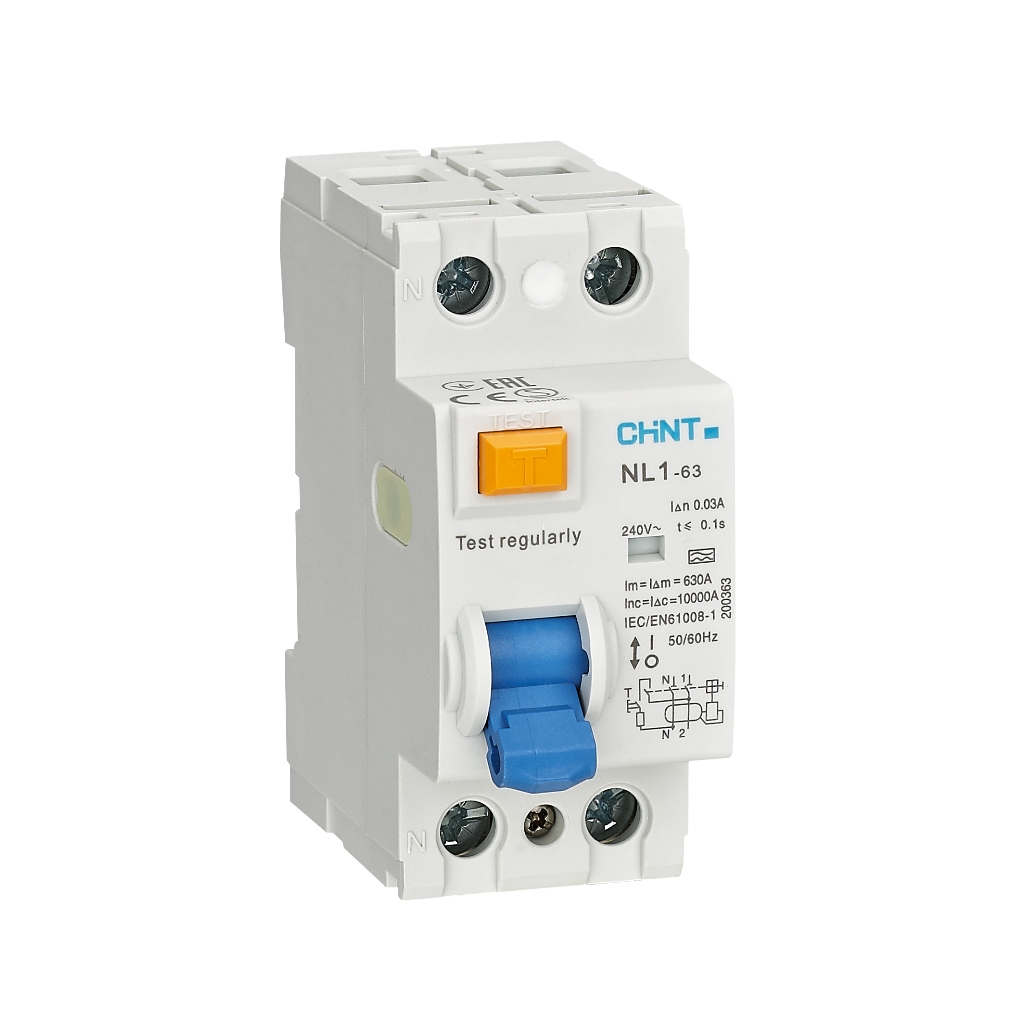

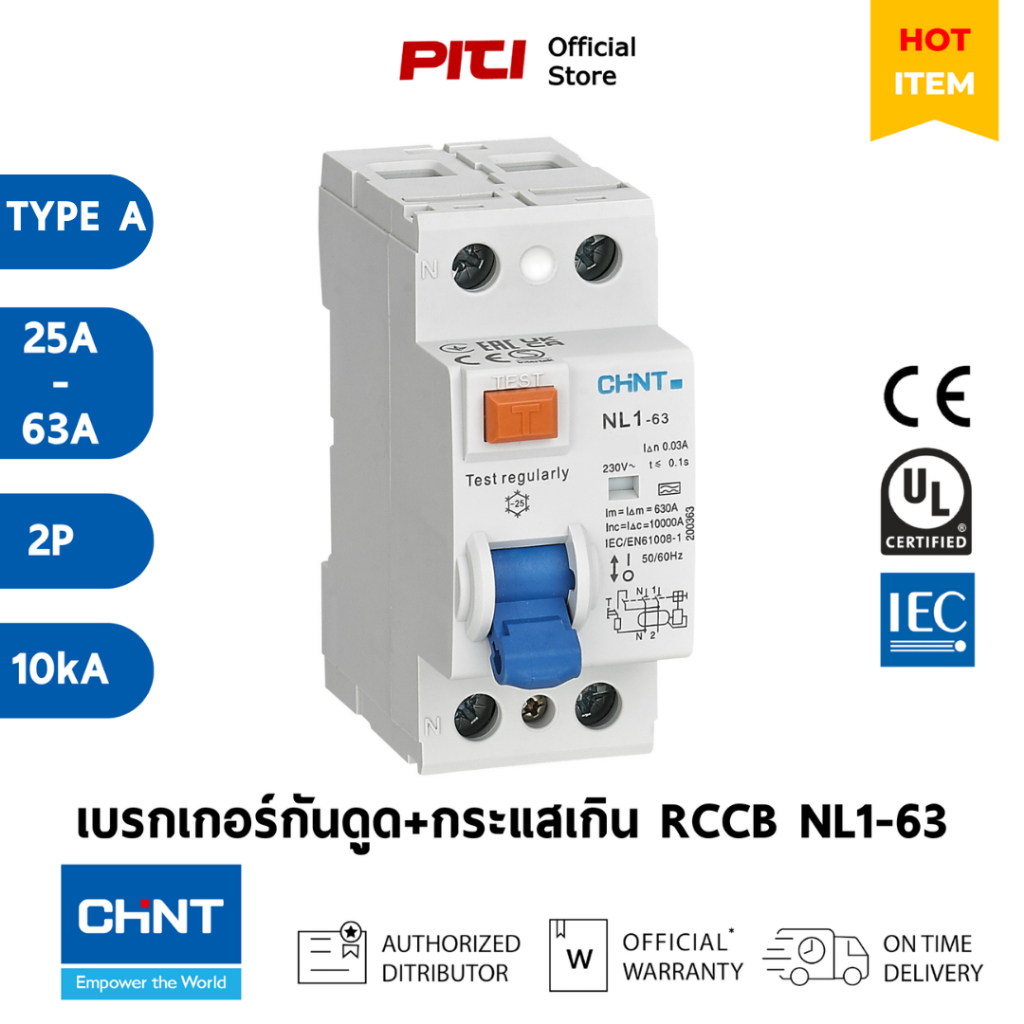

CHINT เบรคเกอร์กันดูด RCCB NL1-63 2P (25A-63A) 30mA Type A 10kA อุปกรณ์ตัดกระแสไฟรั่วลงดินอัตโนมัติ

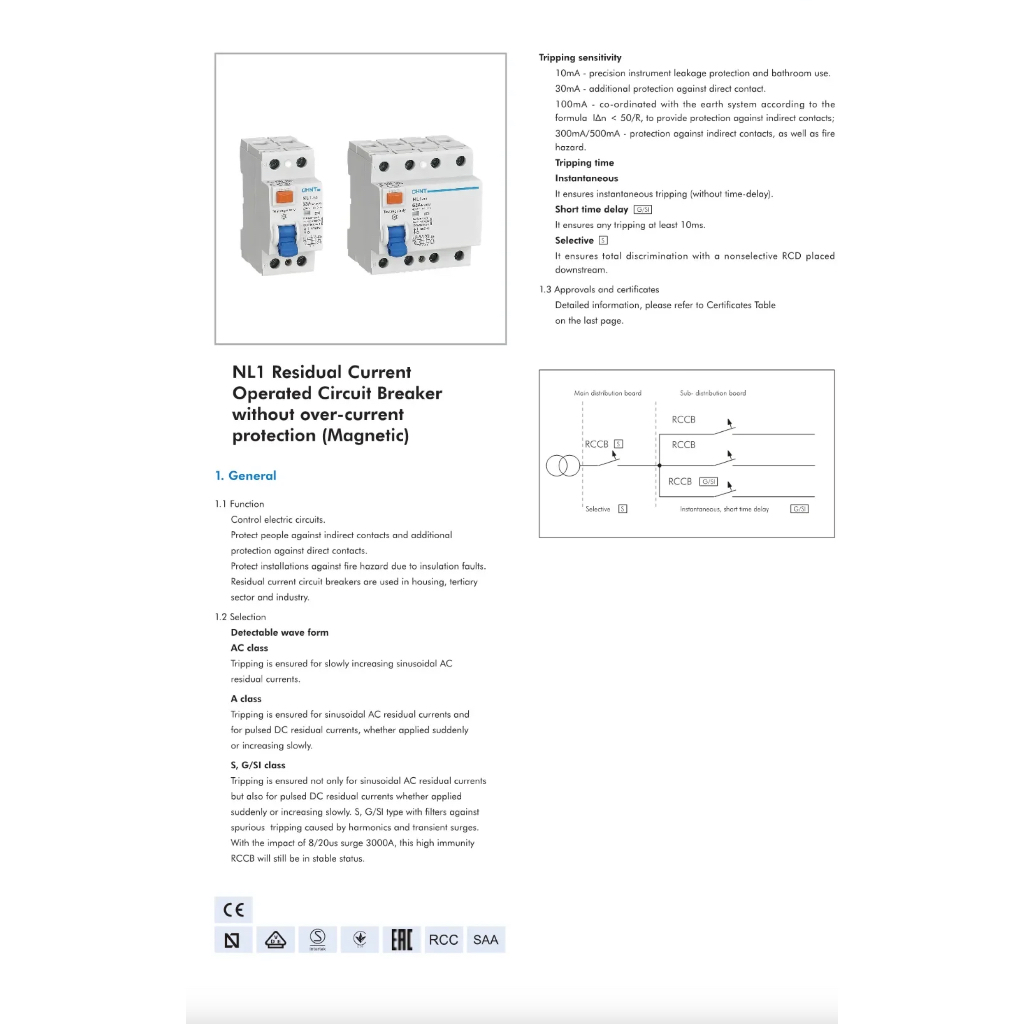

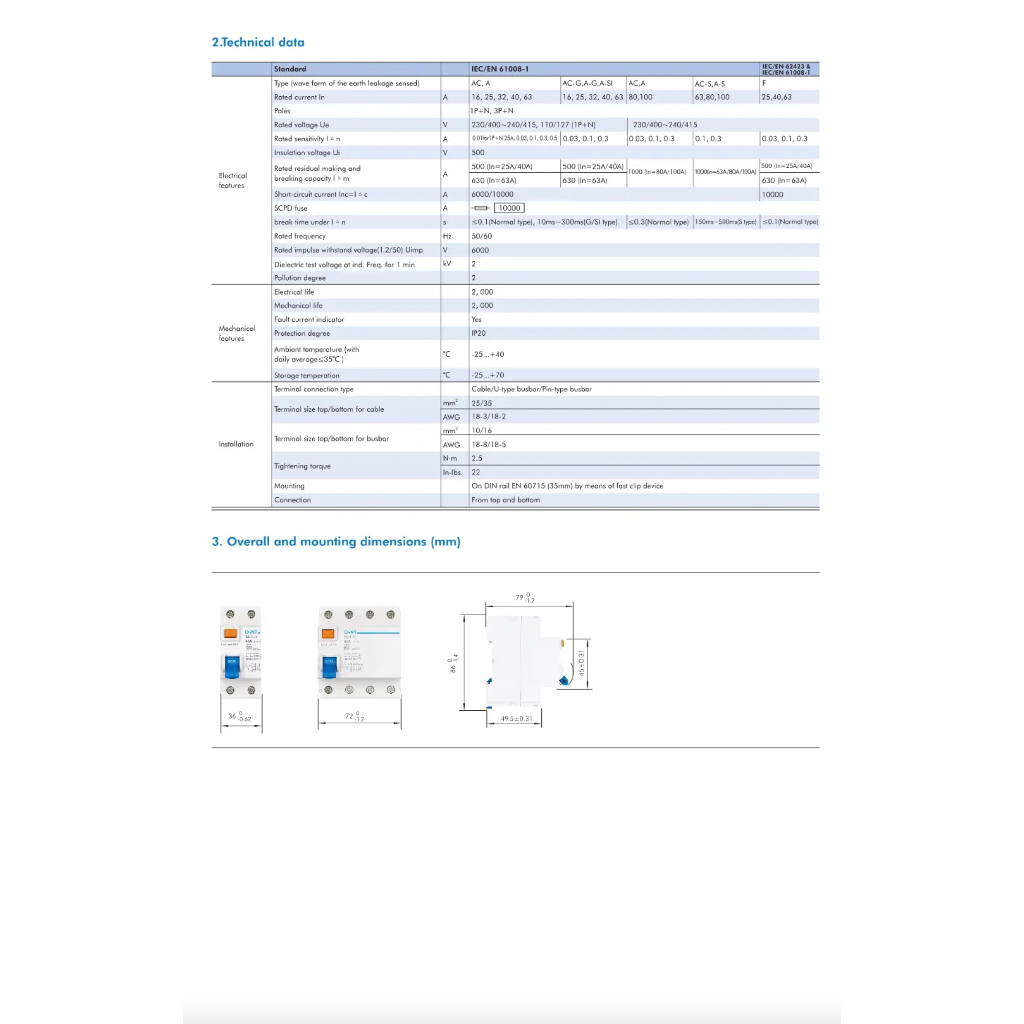

CHINT เบรคเกอร์กันดูด RCCB NL1-63 2P (25A-63A) 30mA Type A 10kA อุปกรณ์ตัดกระแสไฟรั่วลงดินอัตโนมัติ CHINT RCCB NL1-63 2Poles เบรกเกอร์กันดูด/กันรั่ว ใช้เพื่อตรวจจับกระแสรั่วลงดิน (leakage current) แล้วตัดวงจร แบบอัตโนมัติทันที ระบบไฟฟ้า 1 เฟส (L+N) ตัดวงจรทันทีเมื่อมีกระแสรั่วเกิน 30mA Type AC (กระแสสลับ) เลือกกระแสได้ตั้งแต่ 25A-63A เพื่อป้องกันการถูกไฟดูดและลดความเสี่ยงไฟฟ้าลัดวงจรจากการรั่วลงกราวด์ มีปุ่ม TEST ตรวจสอบระบบได้ง่าย ต้องใช้งานคู่กับ เบรกเกอร์ย่อย (MCB) เหมาะกับ วงจรปลั๊ก, ไฟแสงสว่าง, เครื่องใช้ไฟฟ้าทั่วไป บ้านพักอาศัย ร้านค้า คอนโด อาคารพาณิชย์ การทำงาน (Operating / Protection Principles) RCCB จะตรวจสอบ ความสมดุลของกระแสไฟฟ้า ระหว่างเส้น Phase (L) และ Neutral (N) อยู่ตลอดเวลา ✔️ เมื่อต่อโหลดปกติ กระแสที่เข้า (Phase) = กระแสที่ออก (Neutral) ✔️ เมื่อมี กระแสรั่วไหลลงดิน เช่น ผ่านร่างกายผู้ใช้หรือผ่านกราวด์ ✔️ ความต่างของกระแสจะเกิดขึ้น → RCCB ตรวจพบ → รีเลย์ในตัวจะ “ตัดวงจรทันที” ✔️ เวลาในการตัด ≈ ไม่เกิน 0.03 วินาที เพื่อความปลอดภัยสูงสุด 👉 สรุปคือ: ไม่มีหน้าที่ตัดวงจรเมื่อเกิดโอเวอร์โหลดหรือฟ้าลัดวงจร แต่เน้น ตัดเมื่อมีกระแสรั่วไหลลงดินเกินค่าพิกัดที่ตั้งไว้ ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ✅ ปิดเมนสวิตช์ / เมนเบรกเกอร์ ก่อนเริ่มงานทุกครั้ง ✅ ตรวจสอบแรงดันระบบเป็น ไฟฟ้า 1 เฟส (L + N) ✅ ติดตั้งบน ราง DIN 35 มม. ภายในตู้คอนซูเมอร์ยูนิต / ตู้ไฟ ✅ ติดตั้ง หลังเมน MCB และ ก่อนเบรกเกอร์ย่อย (MCB) ✅ การต่อสายไฟ (Wiring) RCCB รุ่นนี้เป็น 2P (L + N) ต้องต่อให้ถูกขั้ว ⚠️ ข้อสำคัญมาก ▶ Phase และ Neutral ต้องผ่าน RCCB ทั้งคู่ ▶ ห้ามนำ Neutral ไปลงกราวด์เด็ดขาด ▶ ห้ามใช้นิวทรัลร่วมกับวงจรอื่นที่ไม่ผ่าน RCCB ✅ ขันสกรูขั้วสายให้แน่นตามแรงบิดที่แนะ ตรวจดูว่าไม่มีสายหลวม หรือทองแดงโผล่ ✅ เปิดใช้งานหลังติดตั้ง เปิดเมนไฟ ดันคันโยก RCCB ขึ้นตำแหน่ง ON ✅ ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ดันคันโยก RCCB ขึ้นตำแหน่ง ON / ปิดฝาตู้ให้เรียบร้อย การใช้งานในระบบไฟฟ้า (Electrical Application) ✅ การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร ✅ การทำงานปกติ ▶ RCCB จะ ตรวจจับกระแสไฟเข้า–ออกของ L และ N ตลอดเวลา ▶ หากกระแสเท่ากัน → ทำงานปกติ ▶ หากมีกระแสรั่ว ≥ 30mA → ตัดวงจรทันที ✅ การทำงานเมื่อเกิดเหตุผิดปกติ ▶ ไฟรั่ว / คนถูกไฟดูด ตัดวงจรทันที ▶ กระแสเกิน ตัดวงจร ▶ ลัดวงจร ตัดวงจร (รองรับได้ถึง 10kA) ✅ การทดสอบระบบกันดูด (TEST Button) บนตัว RCCB จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCCB ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TEST ▶ เบรกเกอร์ต้อง ตัดลงทันที ✔️ ถ้าตัด = ระบบกันดูดทำงานปกติ ❌ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที ✅ กรณี RCCB ตัดเอง (Trip) ▶ มีกระแสไฟรั่วลงดินเกิน 30mA ▶ มีการสัมผัสไฟฟ้ากับตัวถังหรือร่างกาย ▶ ฉนวนสายไฟเสื่อม / ความชื้นสูง 👉 วิธีแก้ไข ▶ ปิดเบรกเกอร์ย่อยทั้งหมด ▶ รีเซต RCCB (โยก OFF → ON) ▶ เปิดเบรกเกอร์ย่อยทีละตัวเพื่อหาวงจรที่มีปัญหา ▶ แก้ไขก่อนใช้งานต่อ ข้อดีและจุดเด่นอุปกรณ์ ⭐ ป้องกันไฟดูด และไฟรั่วอย่างมีประสิทธิภาพ ตัดวงจรทันทีเมื่อมีกระแสรั่วเกิน 30mA ⭐ ตอบสนองอย่างรวดเร็ว ตัดไฟในเวลาอันสั้นก่อนที่ผู้ใช้งานจะได้รับอันตราย ⭐ สามารถปรับเลือกค่ากระแสพิกัดได้หลายขนาด (25A–63A) ⭐ ความสามารถทนกระแสลัดวงจรสูงถึง 10kA ⭐ มีปุ่ม TEST ในตัว สำหรับตรวจสอบการทำงาน ⭐ เมื่อใช้งานร่วมกับ MCB จะเพิ่มความปลอดภัยระบบไฟอย่างครบถ้วน ข้อควรระวัง / ข้อจำกัด ⚠️ ต้องให้ Phase และ Neutral ผ่าน RCCB ทั้งคู่ ⚠️ Type AC จำกัดเฉพาะกระแสสลับ ⚠️ อาจตัดบ่อยในสภาพแวดล้อมชื้น พื้นที่มีความชื้นสูง ⚠️ ห้ามใช้นิวทรัลร่วมหลายวงจร ขนาด (Dimensions) ✅ ความกว้าง (Width): 36 มม. ✅ ความสูง (Height): 86 มม. ✅ ความลึก/ความยาว (Depth/Length): 79 มม. ✅ น้ำหนัก (Weight) : 0.25 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : CHINT RCCB NL1-63 ✅ จำนวนโพล (Poles) : 2P (สำหรับไฟ 1 เฟส Phase + Neutral) ✅ Type : AC ✅ ความสามารถตัดลัดวงจร (Icn) : 10kA ✅ ช่วงกระแสพิกัด (In) : 25A-63A (ขึ้นกับโหลดที่ใช้) ✅ ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป ✅ แรงดันพิกัด (Rated Voltage) : 240 / 415V AC (ระบบไฟฟ้า 1 เฟส) ✅ วิธีติดตั้ง : ราง DIN Rail 35 มม ⚡ การต่อระบบทั่วไป (Wiring Integration) การไฟฟ้า ↓ เมนเบรกเกอร์ (Main MCB / MCCB) ↓ RCCB 2P (NL1-63) ↓ MCB แยกวงจร ↓ โหลด (ปลั๊ก / ไฟ / เครื่องใช้ไฟฟ้า) 🔌 การต่อสาย 🔹 Phase (L) การไฟฟ้า → เมน → RCCB → MCB → โหลด 🔹 Neutral (N) การไฟฟ้า → RCCB → Neutral Bar → โหลด 🔹 Ground (PE) โหลด → Ground Bar → หลักดิน ⚠️ ข้อสำคัญ ✔ Phase และ Neutral ต้องผ่าน RCCB ทั้งคู่ ❌ Neutral ห้ามลัดกับ Ground หลัง RCCB อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ Consumer Unit ตู้คอนซูมเมอร์ยูนิต / ตู้ไฟฟ้า (Distribution Board) ⚙️ ราง DIN 35 mm สำหรับติดตั้ง RCCB และ MCB ให้แน่นและมั่นคง ⚙️ MCB หน้าที่: ป้องกันกระแสเกิน (Overload) และไฟลัดวงจร (Short Circuit) ⚙️ บัสบาร์นิวทรัล (Neutral Bar) และบัสบาร์กราวด์ (Ground Bar) ⚙️ อุปกรณ์กราวด์ (Earthing System) หน้าที่ ช่วยให้ RCCB ตรวจจับกระแสรั่วได้แม่นยำ สรุป 🔌 CHINT NL1-63 2P 30mA Type AC 10kA เบรกเกอร์กันดูด ทำหน้าที่ ตรวจจับไฟรั่วลงดิน เมื่อเกิดไฟรั่วเกิน 30mA → ตัดไฟอัตโนมัติทันที เพื่อป้องกันอันตรายต่อชีวิต 💡 สรุปสั้นแบบช่าง ✔ RCCB = อุปกรณ์ช่วยชีวิต ✔ หน้าที่หลัก: กันดูด / กันไฟรั่ว ✔ ใช้คู่กับ MCB = ระบบปลอดภัยครบ ✔ ต่อ L + N ให้ถูก = ใช้งานได้ 100% ✔ กด TEST เป็นประจำ = มั่นใจทุกครั้งที่ใช้งาน
