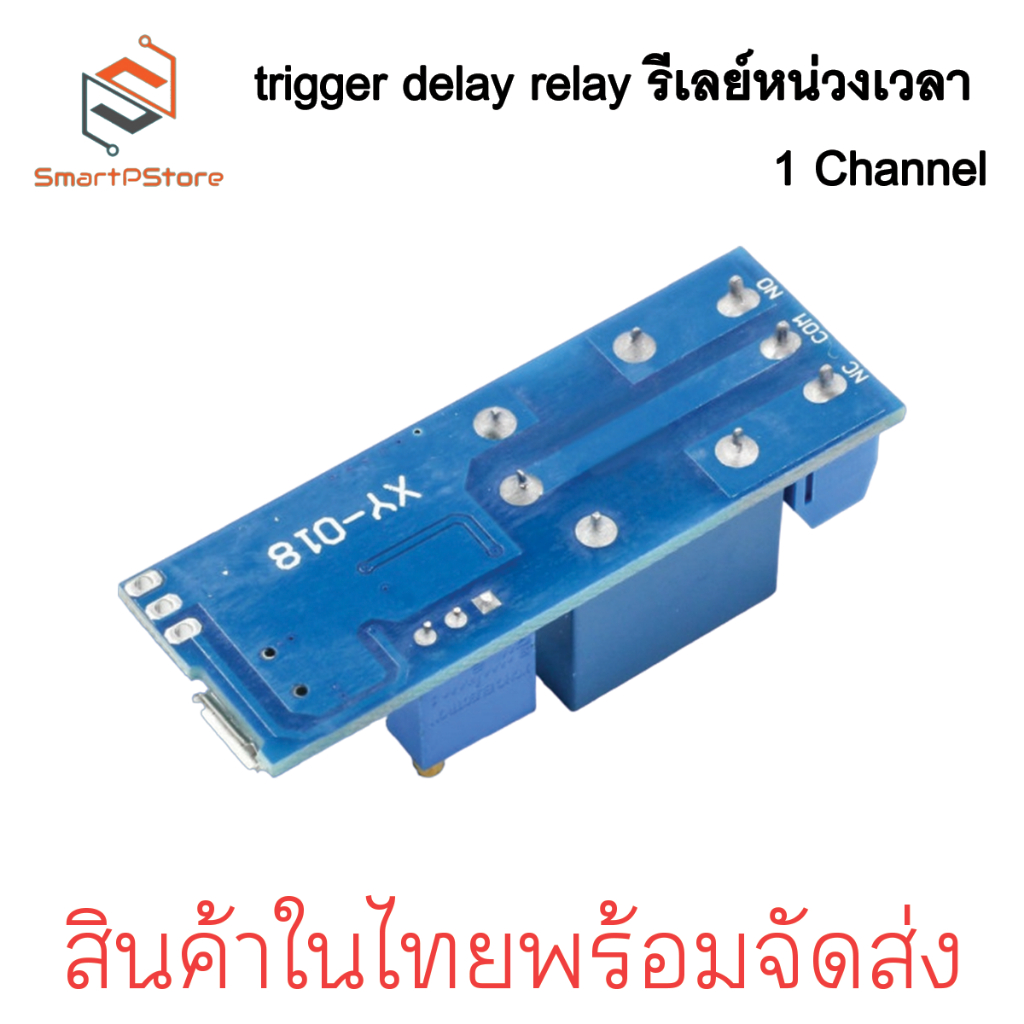

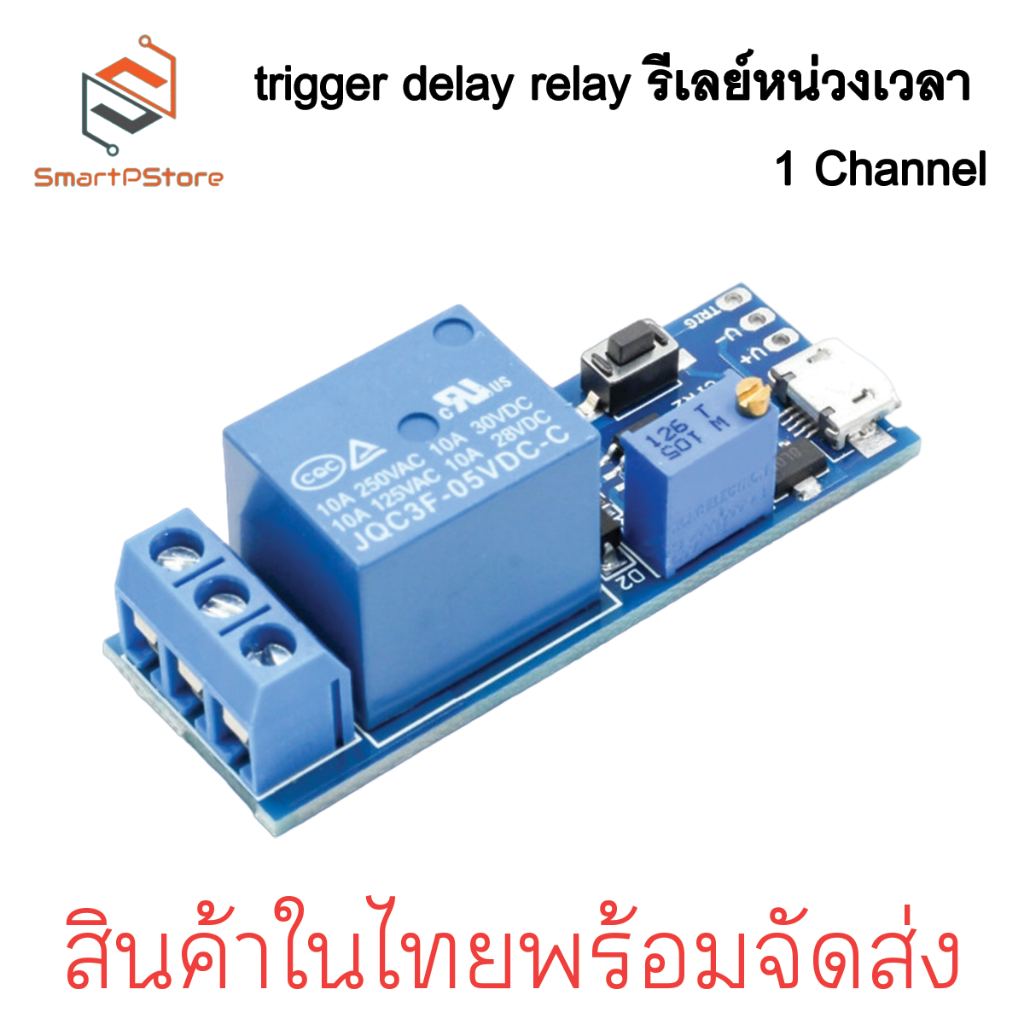

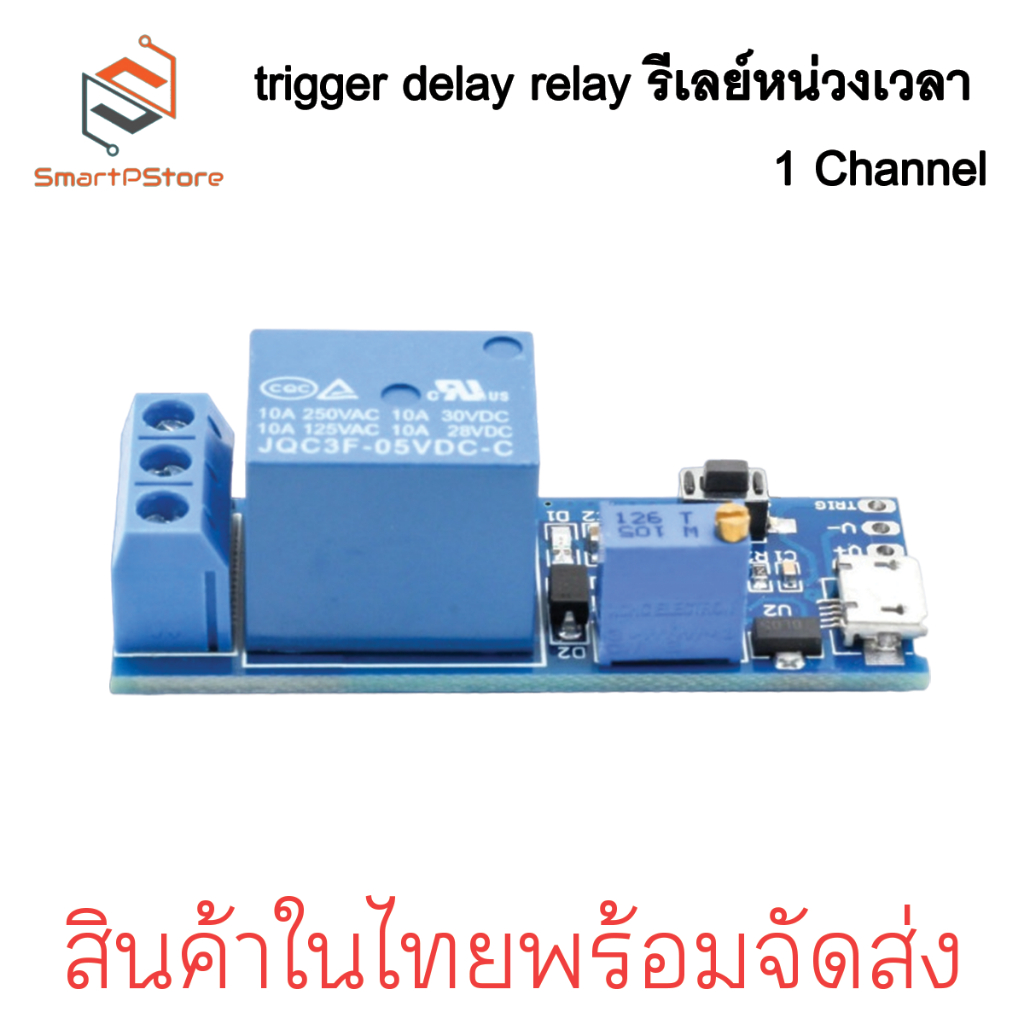

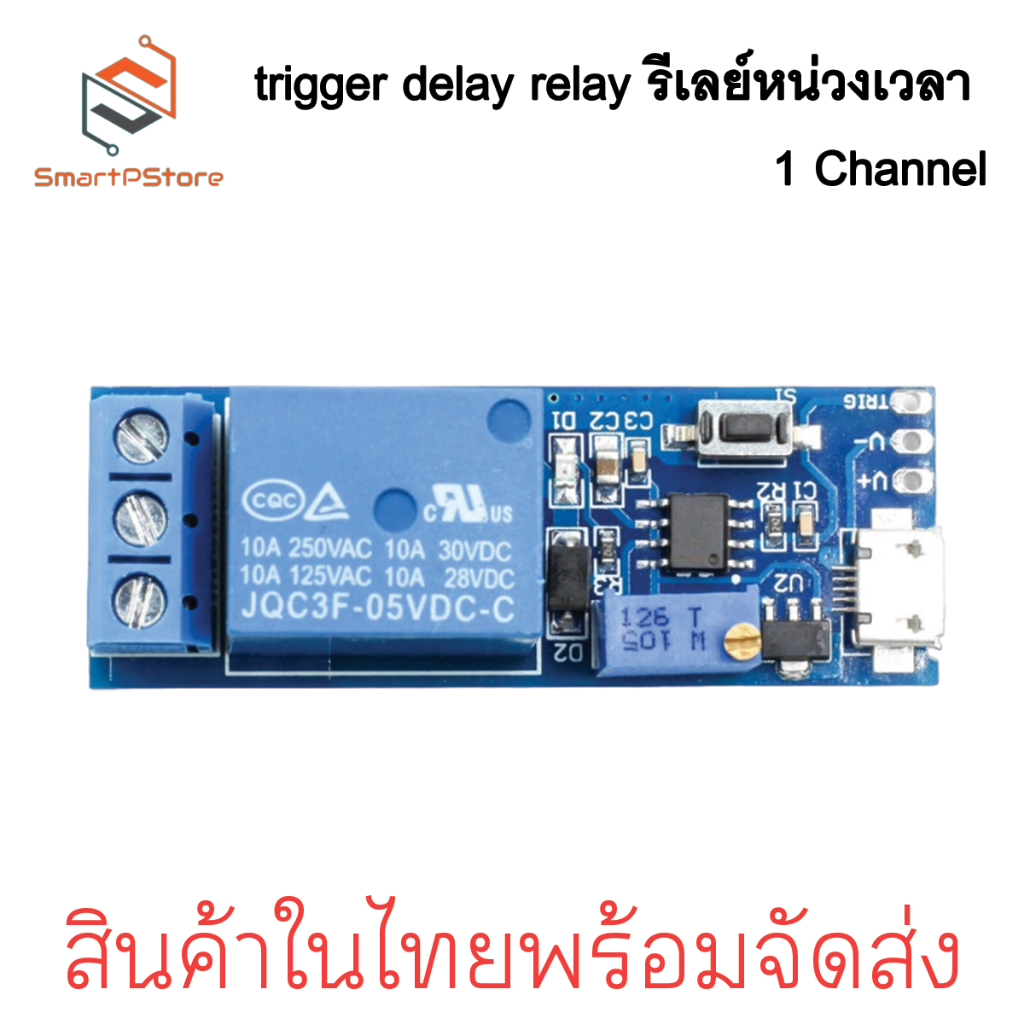

trigger delay relay รีเลย์หน่วงเวลา Delay Relay Timer 5-30V หน่วงเวลาสูงสุด 24วินาที 1 Channel

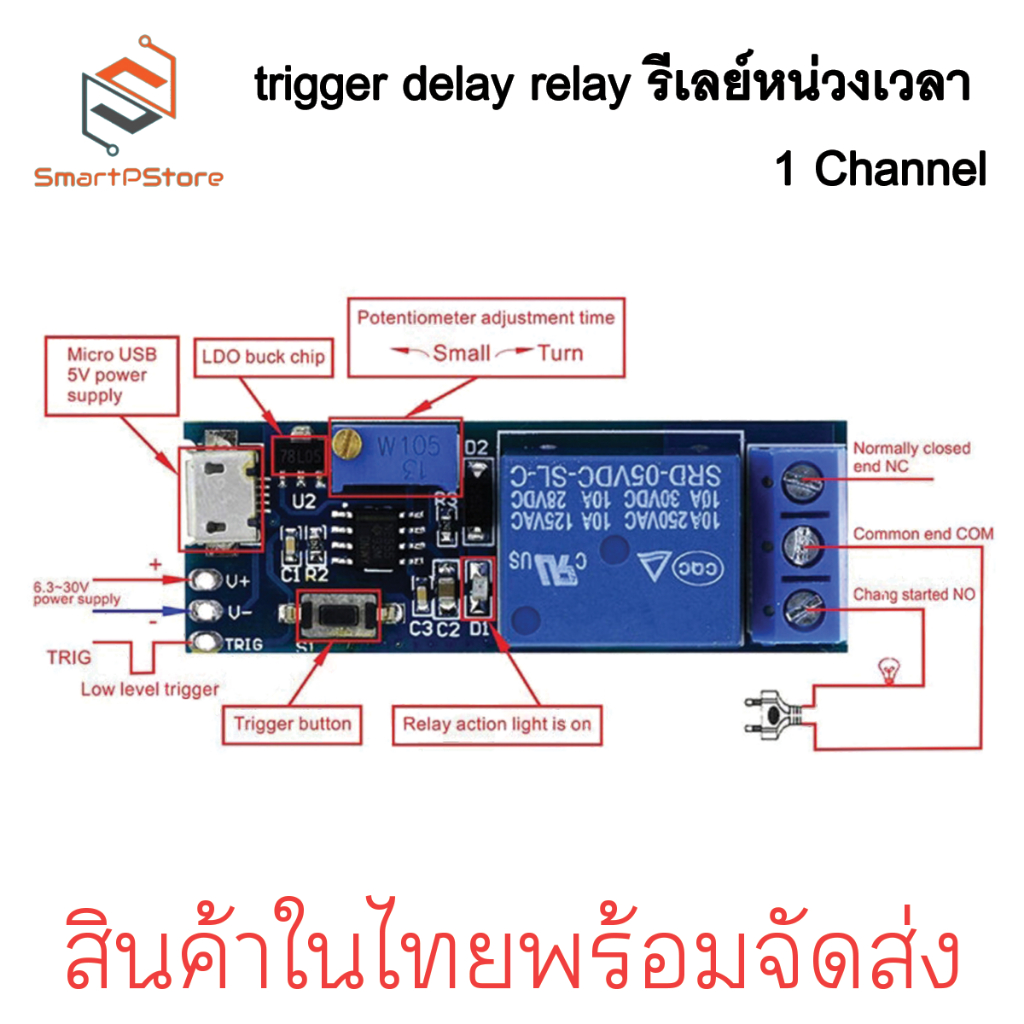

trigger delay relay รีเลย์หน่วงเวลา Delay Relay Timer 5-30V หน่วงเวลาสูงสุด 24วินาที 1 Channel -ใช้ไฟเลี้ยง 5v-30v หน่วงเวลาได้สูงสุด 24วินาที - มีสวิทช์ควบคุมการทริกของรีเลย์ -จ่ายไฟทางสาย microusb ที่ช่อง usb บนบอร์ด หรือจ่ายไฟ 5-30V ทางช่อง VCC -การทำงาน เมื่อกดปุ่ม SW1 บอร์ด หรือส่งสัญญาณ 0 ไปที่ขา TRIG บอร์ดจะเริ่มทำงาน และเมื่อถึงเวลาที่ตั้งไว้บอร์ดจะเลิกทำงาน โหมดการทำงาน: 1. แรงดันใช้งาน: แรงดันไฟฟ้ากว้าง 5-30V หรือ ต่อไฟ ไมโคร USB 2. โหมดการทำงาน: ไปยังเอาต์พุตกำลังโมดูลของสถานะโมดูล: ปกติเปิด (NO) และเทอร์มินัลทั่วไป (COM) เปิด ปกติปิด (NC) และเทอร์มินัลทั่วไป (COM) เปิดอยู่ กำเนิดจากภายนอกหน้าสัมผัส (TRIG) เป็นสัญญาณพัลส์ต่ำหรือสัมผัสปุ่มทริกเกอร์ และทันทีที่รีเลย์ และไฟทำงาน คราวนี้สถานะของเอาต์พุตรีเลย์: ปกติเปิด (NO) และขั้วทั่วไป (COM) คือ เปิด ปิดโดยปกติ (NC) และเทอร์มินัลทั่วไป (COM) จะถูกตัดการเชื่อมต่อหลังจาก 0-24 วินาที (เวลานี้สามารถปรับเปลี่ยนได้ตามความต้องการของคุณ) รีเลย์จะเปิดขึ้นหลังจากเสียงกริ่ง จากนั้นรีเลย์กลับไปยังสถานะก่อนทริกเกอร์โหลดด้วยด้านล่าง: 3. สามารถปรับเวลาได้โดยใช้โพเทนชิออมิเตอร์ ค่าเริ่มต้น 0-24 วินาที หากคุณต้องการเวลามากขึ้น ตัวเก็บประจุแบบเปลี่ยนได้ (C2) หรือโพเทนชิออมิเตอร์ สูตรการหน่วงเวลา: T = 1.1RC ตัวอย่างเช่น: ตัวเก็บประจุตัวต้านทาน 1M 22uf จากนั้น T = 1.1 * 0.000022 * 1000000 = 24.2 วินาที
