บอร์ดควบคุมแรงดันไฟฟ้า AC เป็น DC 24V เป็น DC 5-18V 1A ปรับได้

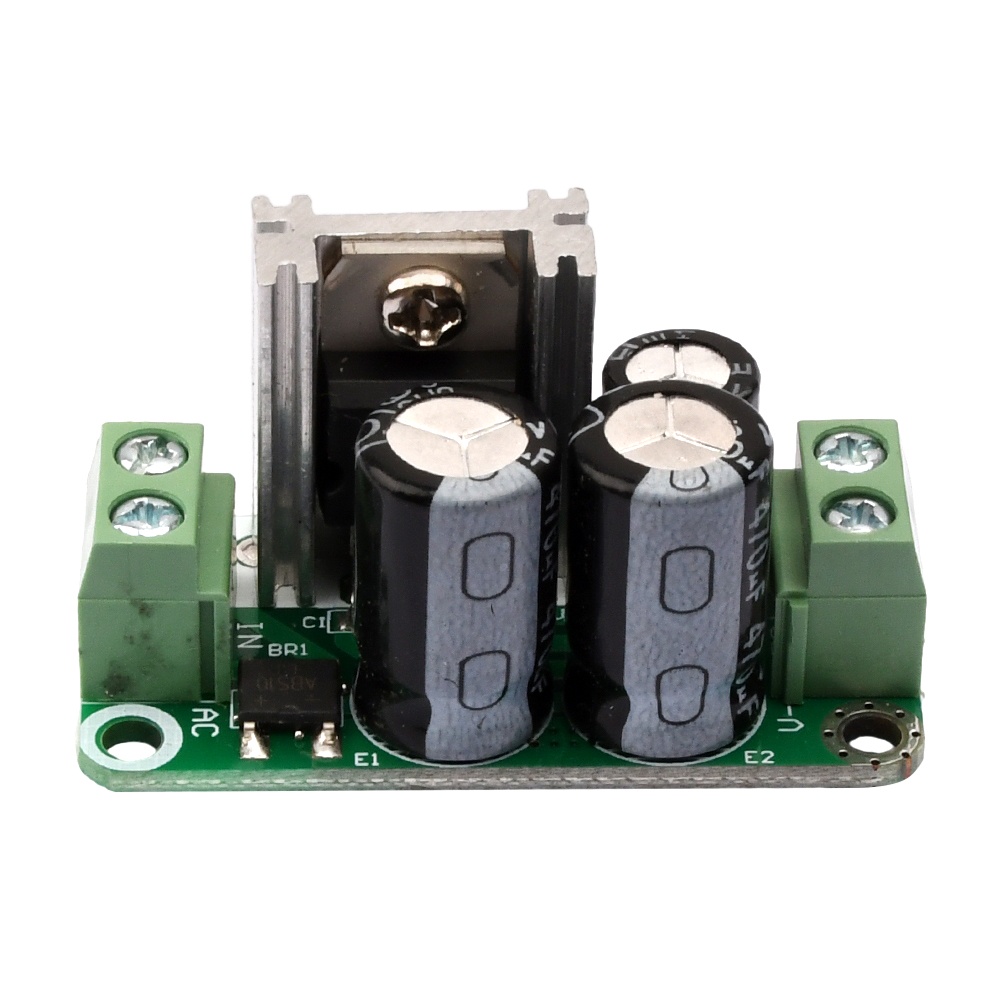

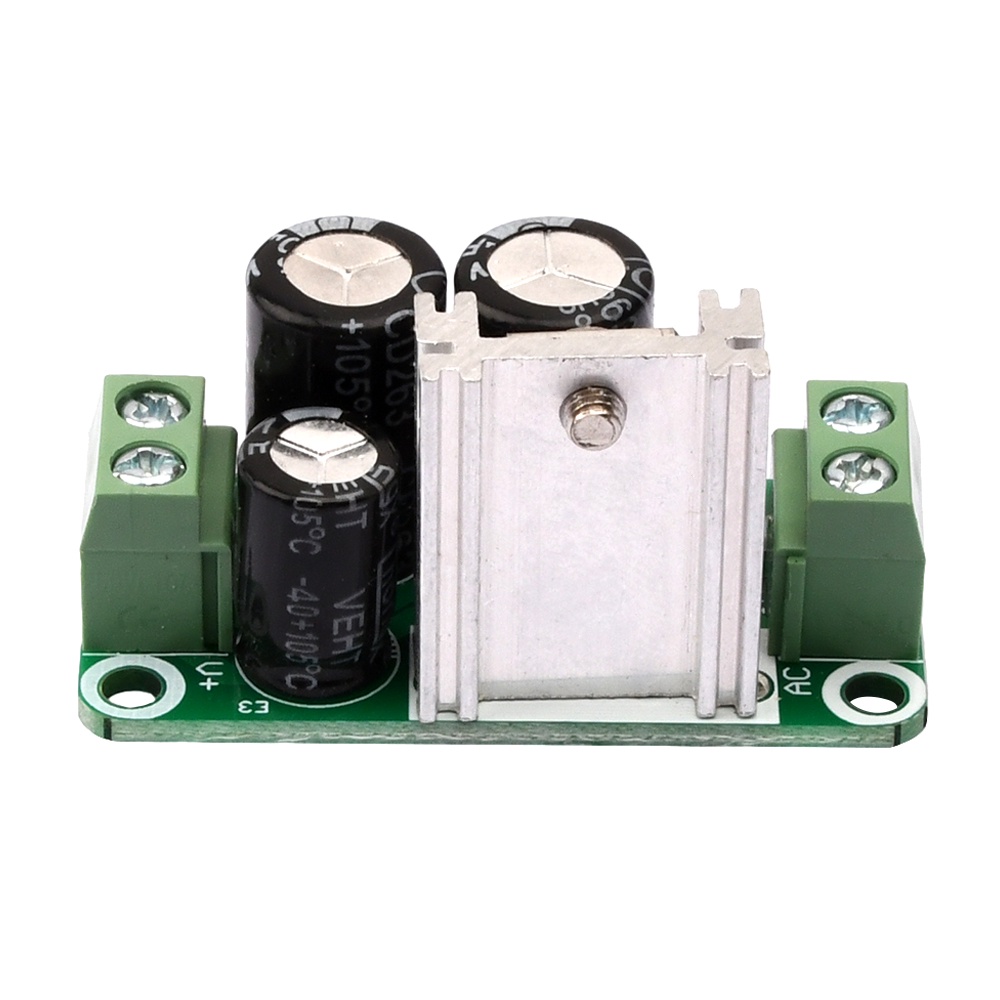

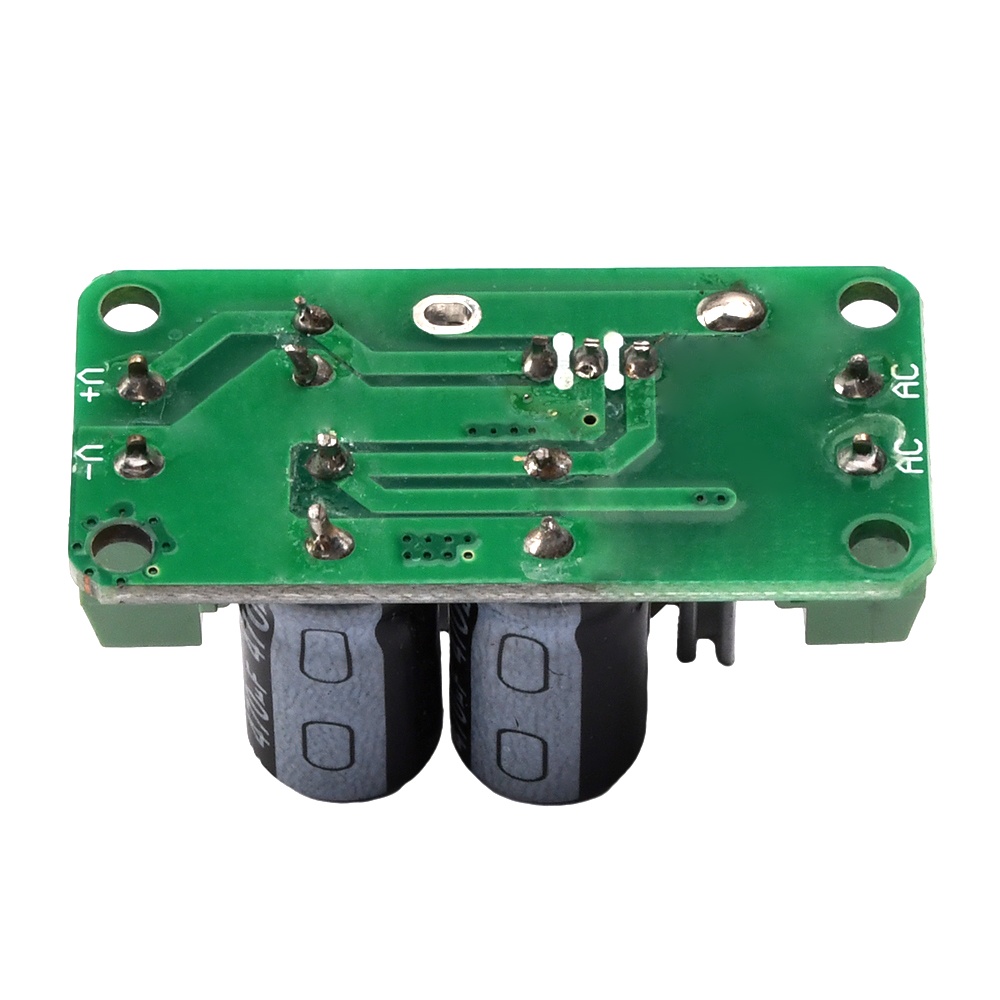

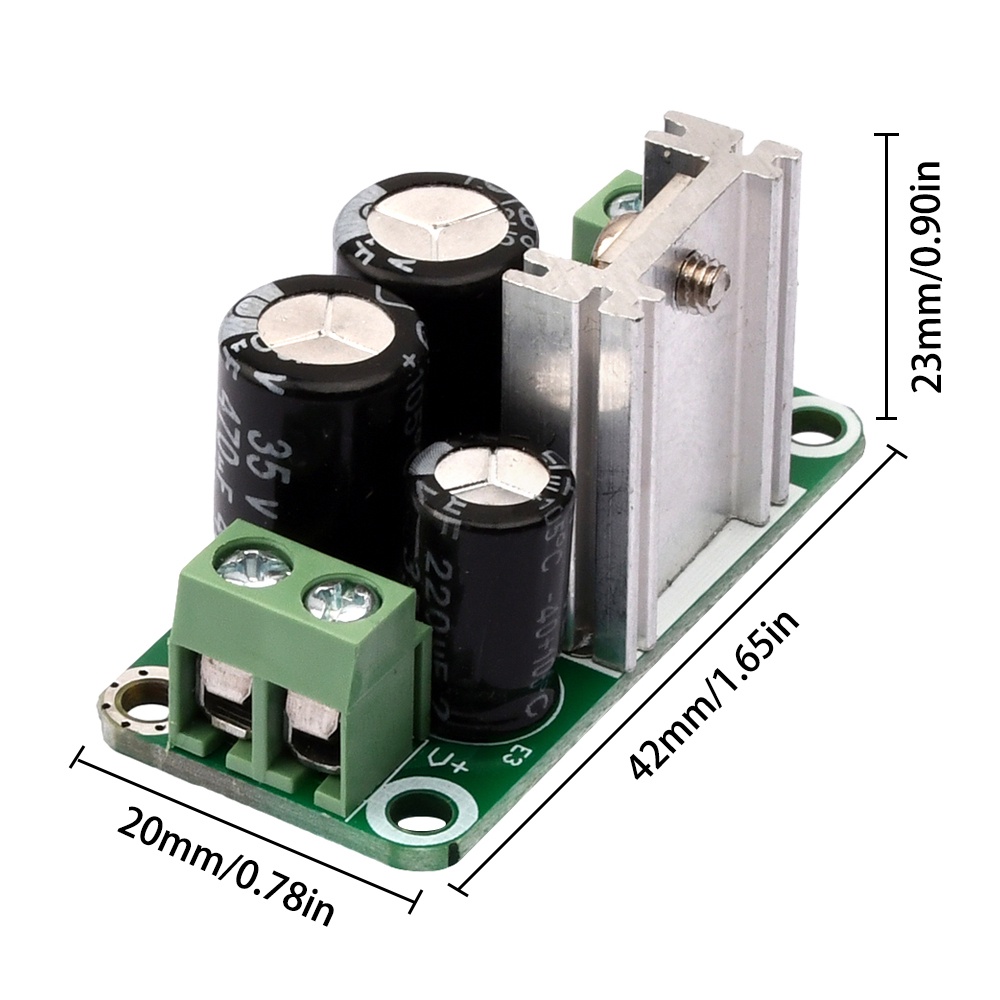

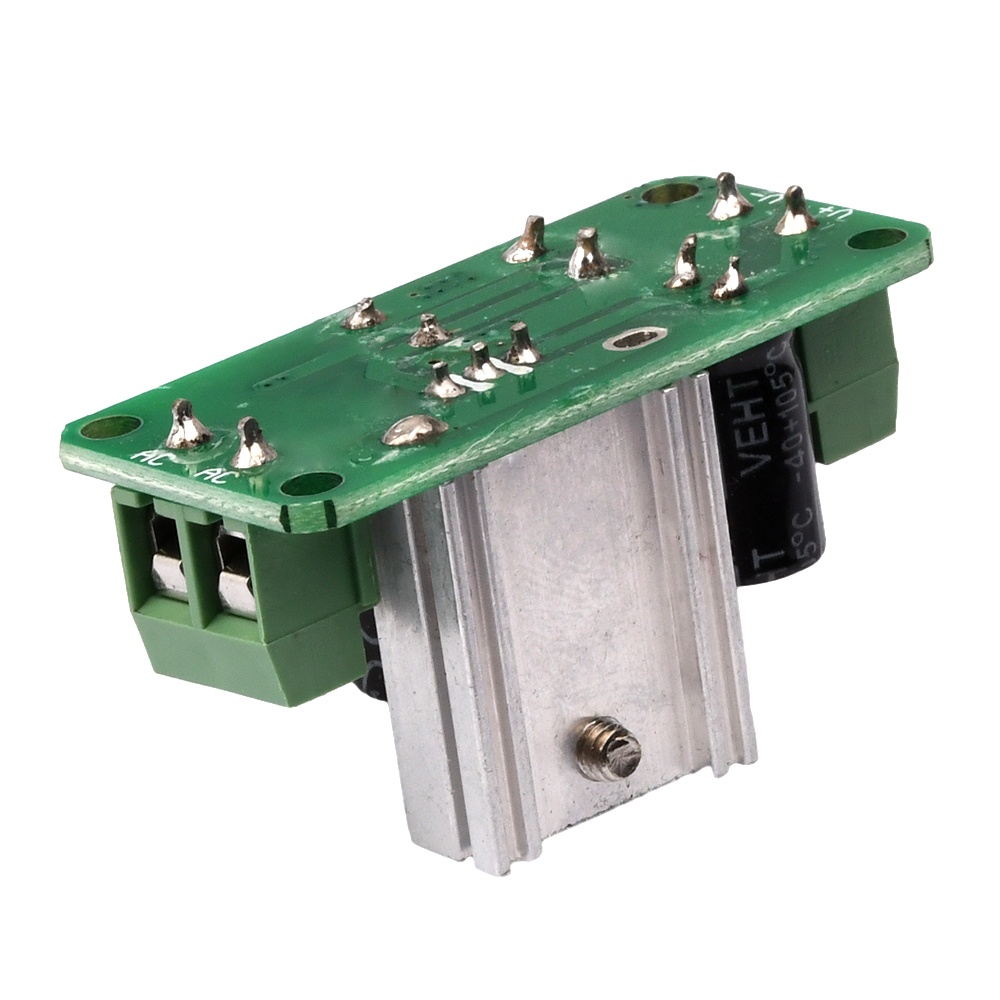

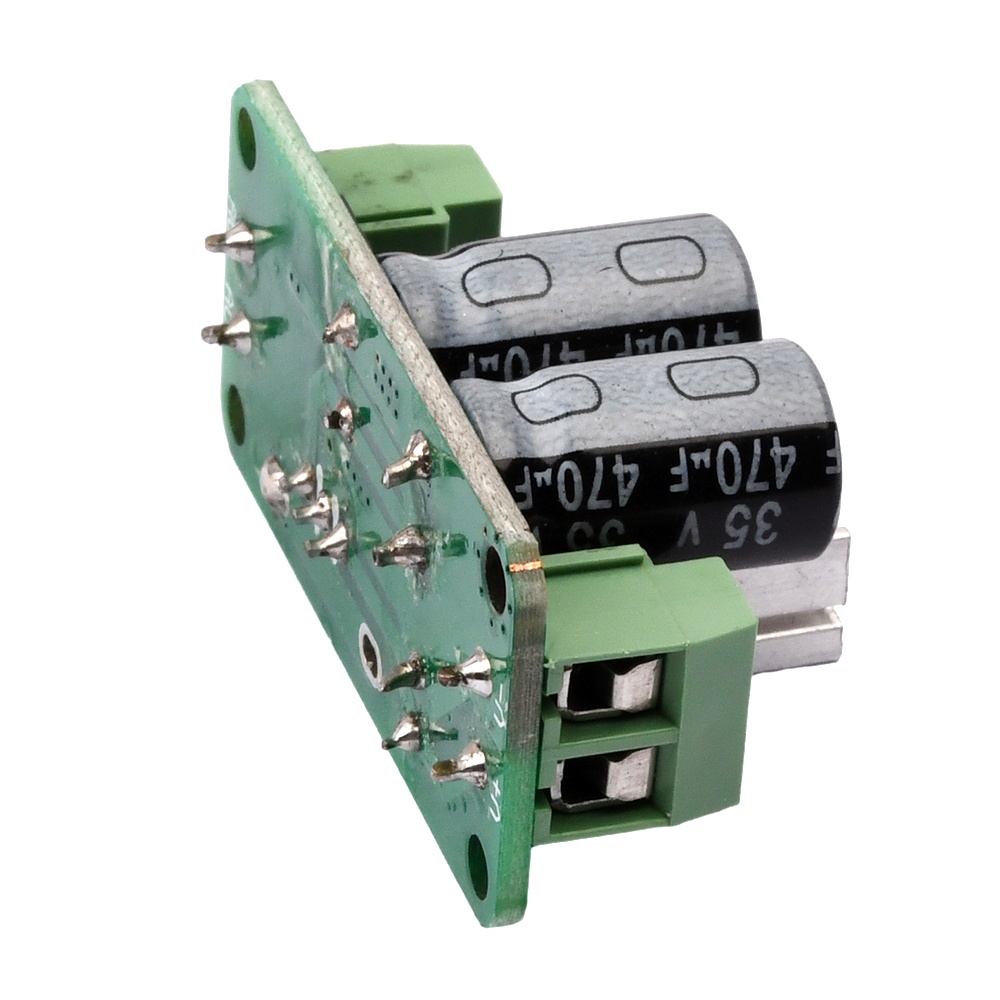

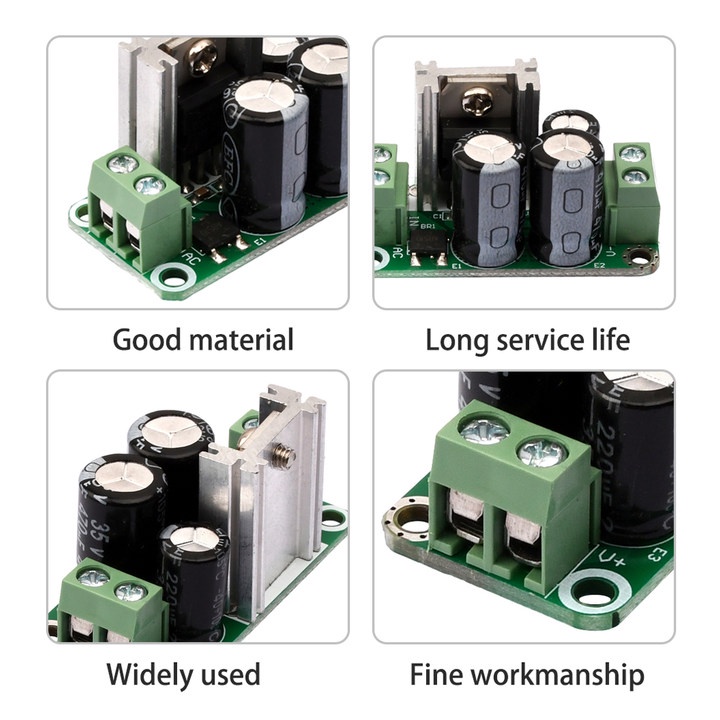

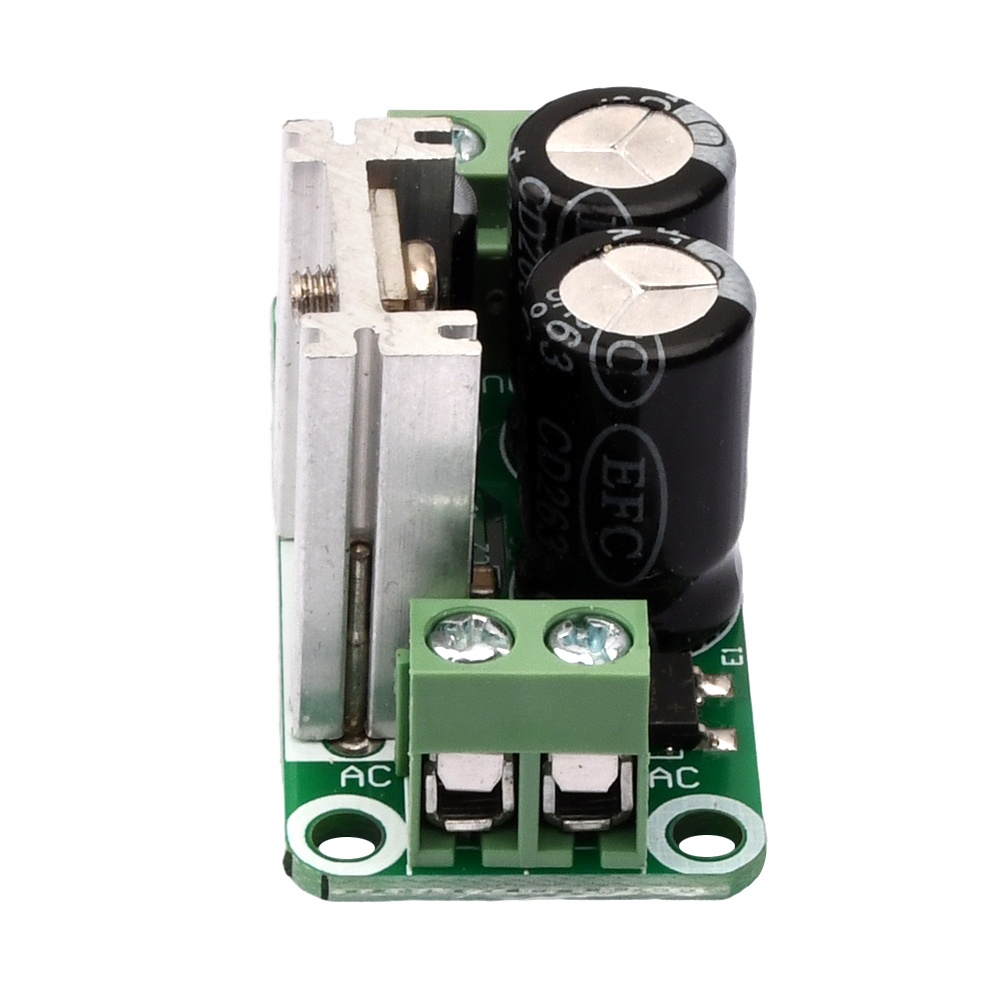

คุณสมบัติ: 1.สินค้าผลิตจากวัสดุคุณภาพสูงพร้อมรับประกันคุณภาพ 2.ฐานผู้ใช้กว้าง: เหมาะสำหรับนักศึกษา / วิศวกร / ช่างเทคนิค / โรงงาน / ผู้ที่ชื่นชอบ DIY / อิเล็กทรอนิกส์ส่วนบุคคลและการดำเนินการอื่น ๆ 3.การออกแบบผลิตภัณฑ์น้ำหนักเบาทุกที่ทุกเวลาด้วยสถานการณ์การใช้งานที่หลากหลาย 4.ประสิทธิภาพการทำงานของผลิตภัณฑ์ที่มั่นคงและอายุการใช้งานยาวนาน 5.สามารถเลือกพารามิเตอร์ได้หลายพารามิเตอร์: สามารถเลือก 5V / 6V / 9V / 12V / 15V / 18V / 24V บทนำผลิตภัณฑ์: ใช้วงจรเรียงกระแสสะพาน 1A 1A และตัวปรับแรงดันไฟฟ้าคือ 7805/7806/7809/7812/7815/7818/7824 อินพุตใช้ตัวเก็บประจุไฟฟ้า 470uF สองตัวซึ่งแบ่งออกเป็นสองขั้นตอนของการกรอง เอาต์พุตใช้ตัวเก็บประจุ 220uF เหมาะสำหรับเครื่องใช้ไฟฟ้าอุปกรณ์ระบบเสียง ฯลฯ ขับเคลื่อนต่ำกว่า 35V ให้ความต้านทานภายในต่ำกระเพื่อมต่ำและแหล่งจ่ายไฟสัญญาณรบกวน EMC ต่ำ ตัวเก็บประจุไฟฟ้าของแหล่งจ่ายไฟนี้เป็นตัวเก็บประจุของแท้ที่ผลิตในประเทศ ก่อนใช้บอร์ดนี้โปรดยืนยันแรงดันขาออกของหม้อแปลงไฟฟ้าที่ใช้รวมถึงช่วงของความผันผวนของพลังงานและจองขอบแรงดันไฟฟ้าบางช่วง พารามิเตอร์: ความสูง: ยาว 43 มม. กว้าง 23 มม. และสูง 25 มม. แรงดันไฟฟ้าอินพุต: สามารถป้อนแรงดันไฟฟ้า AC สูงสุด 22V แรงดันไฟฟ้ากระแสตรง 5V, 6V, 9V, 12V, 15V, 18V แรงดันไฟฟ้าอินพุต: สามารถป้อนแรงดันไฟฟ้า AC สูงสุด 24V แรงดันไฟฟ้ากระแสตรง 24V กระแสไฟขาออก: ≤ 600mA ยิ่งใหญ่ความแตกต่างของแรงดันขาออกก็จะยิ่งเล็กลงเท่านั้น บล็อกขั้วต่อ: Ac เป็นขั้วอินพุต AC โดยไม่คำนึงถึงขั้วบวกหรือขั้วลบ เอาต์พุต DC บวก V + เอาท์พุท DC, เอาต์พุต GND DC เชิงลบ แพคเกจรวม: โมดูลโมดูล X1 แบบโมดูล X1
