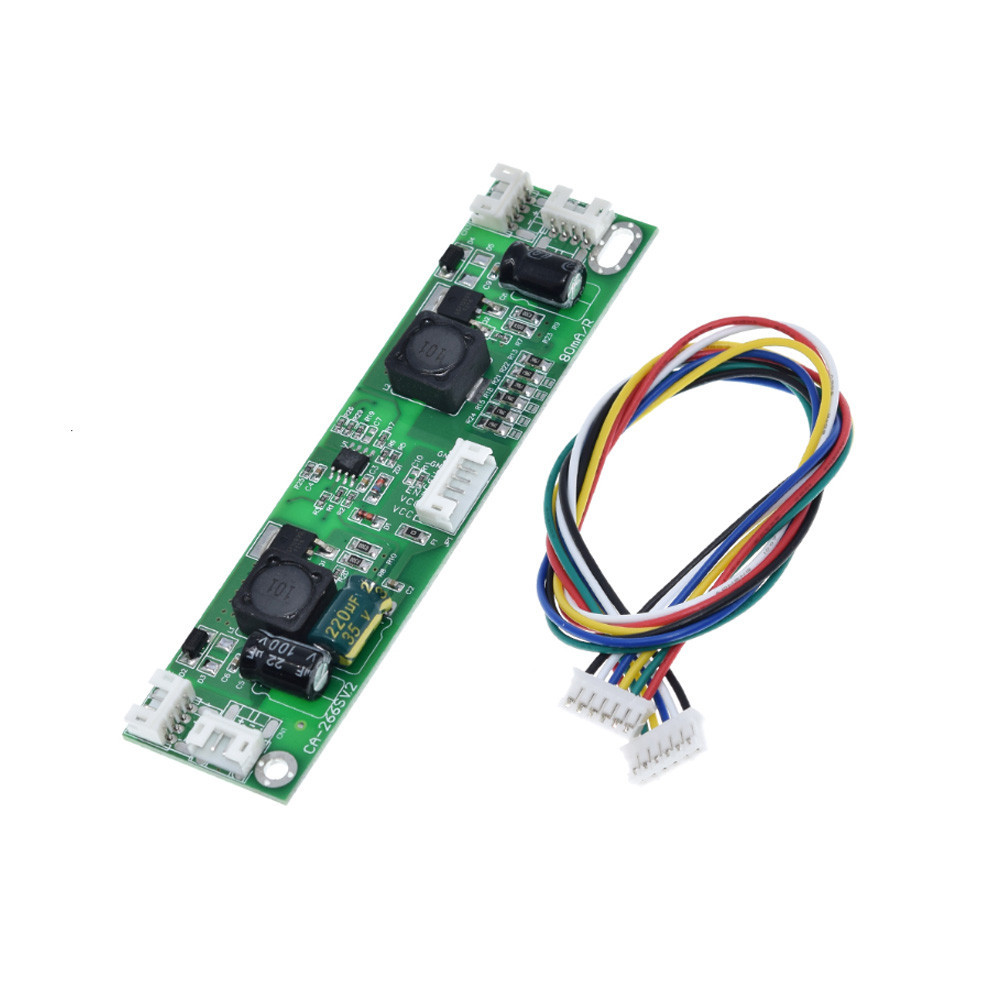

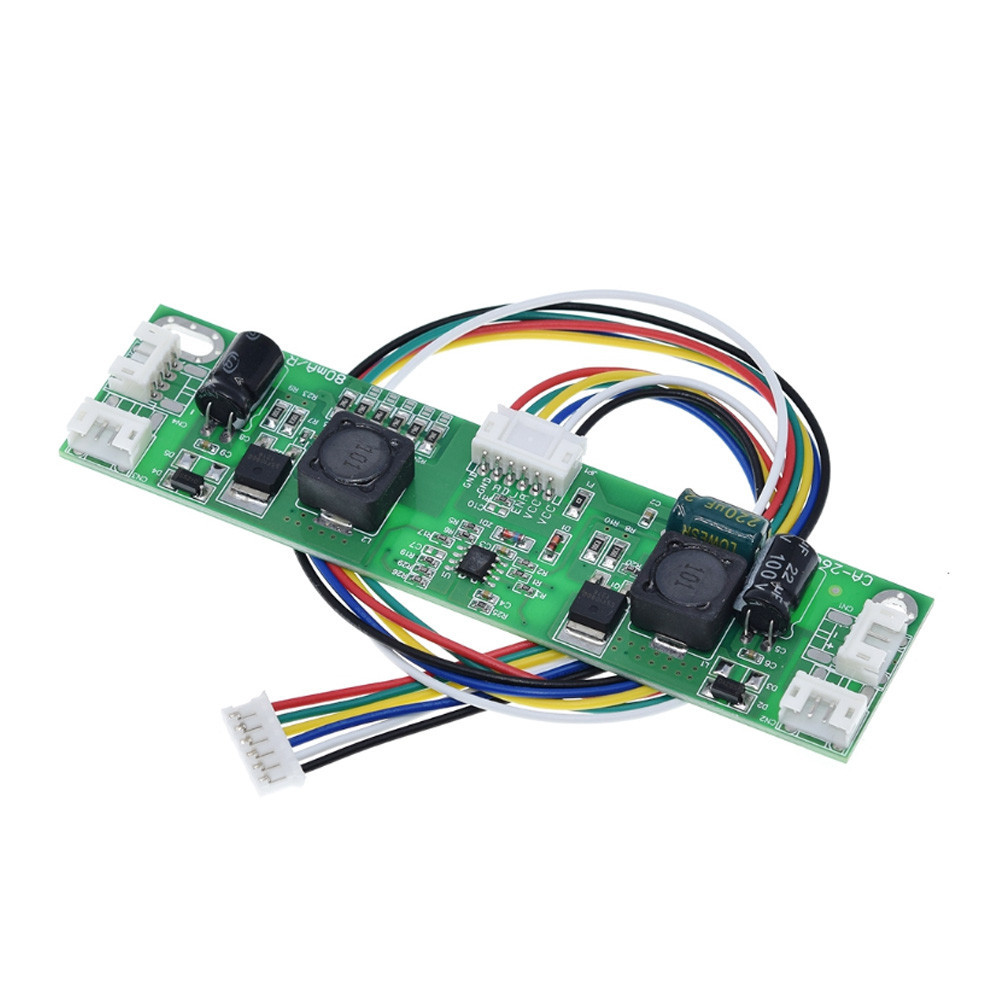

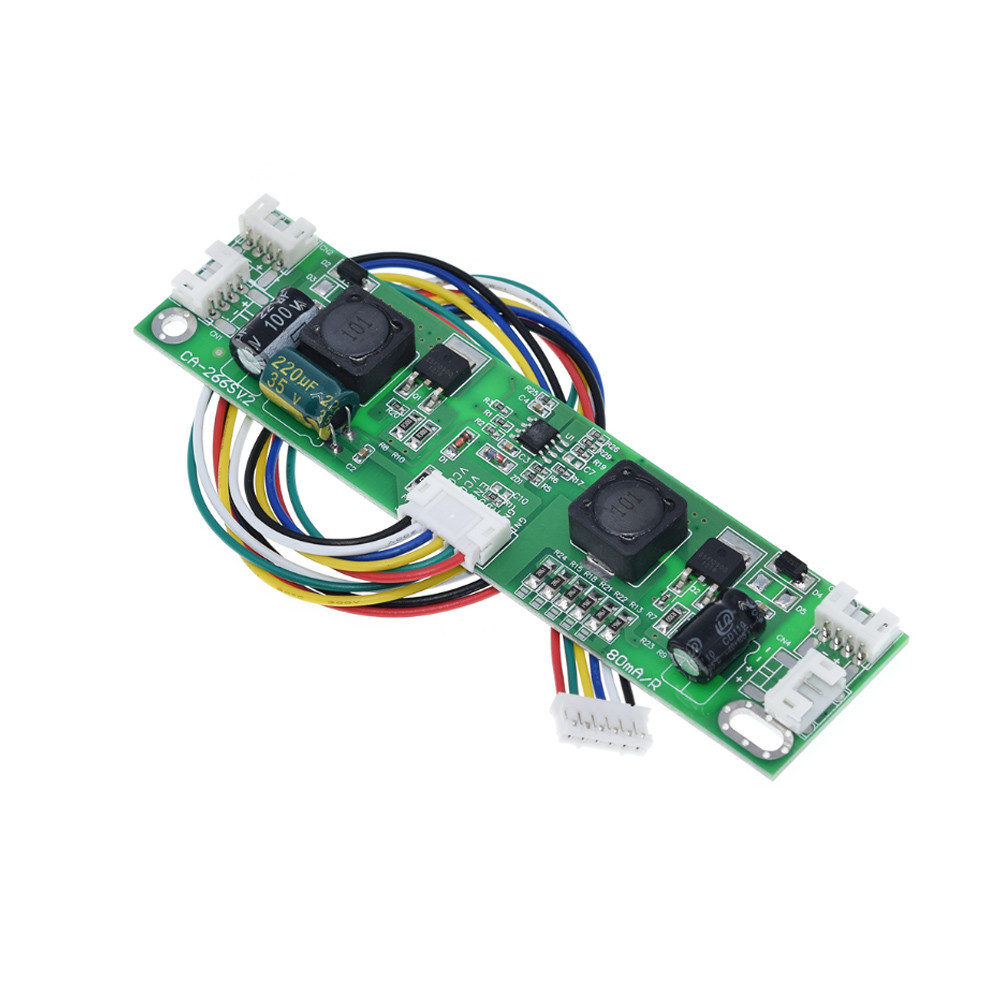

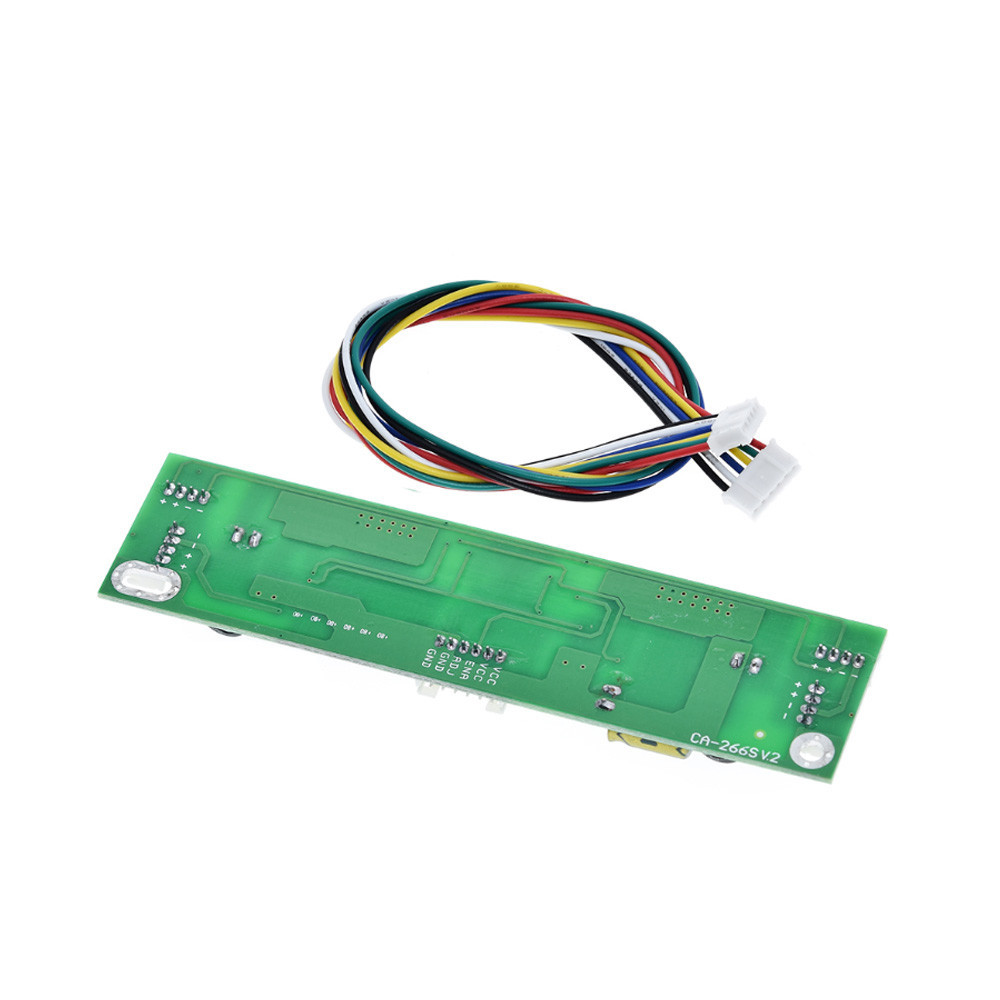

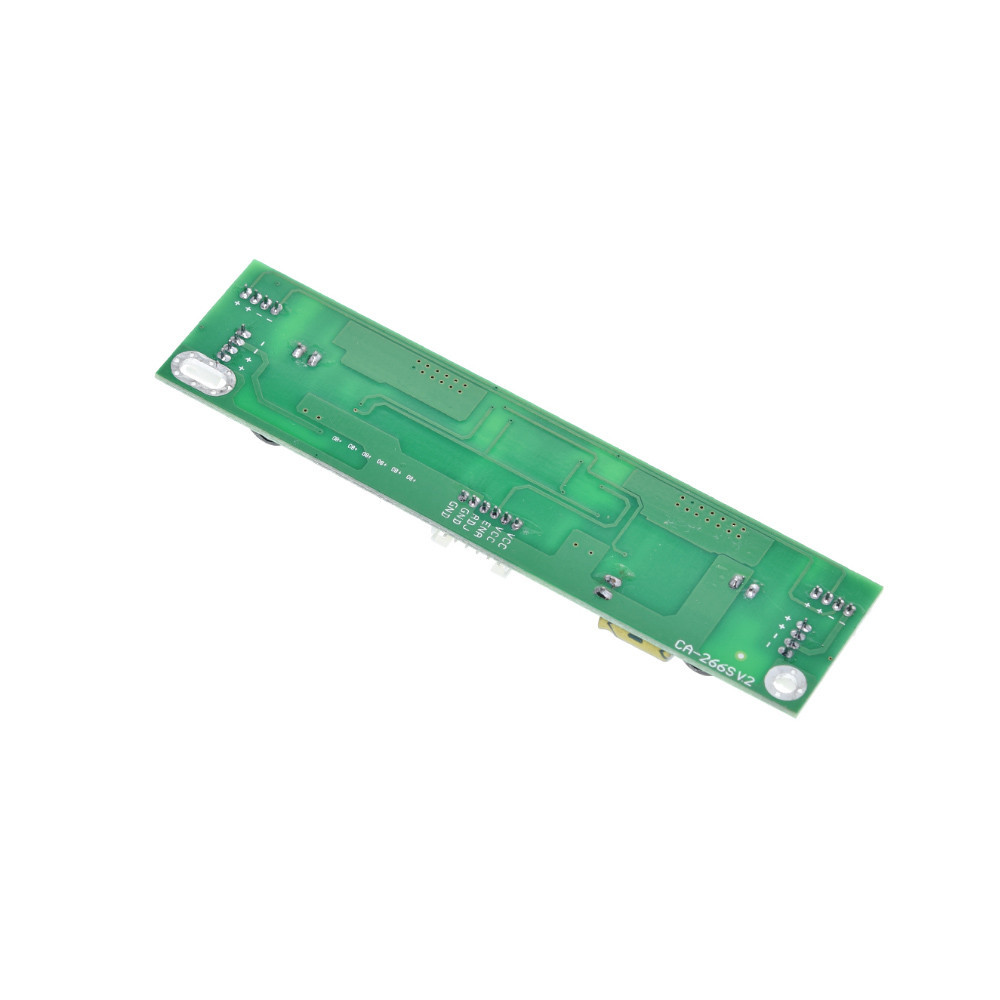

Ca-266s Universal 32-65 นิ้ว LED LCD TV Backlight Boost บอร์ดกระแสไฟคงที่ 80-480mA

คุณสมบัติสำคัญ】: ข้อดี: 1: พร้อมการป้องกัน แรงดันขาออกคือ 88V หรือน้อยกว่า 3: สะดวกในการเปลี่ยนกระแสมีตัวต้านทาน 1206 ตัวบนเมนบอร์ดตัวต้านทานหนึ่งตัวหมายถึง 80mA และตัวต้านทานสูงสุด 6 ตัวเชื่อมต่อกับ 480mA อย่างสมบูรณ์ โดยค่าเริ่มต้นเชื่อมต่อตัวต้านทาน R13 เพียง 1 ตัวและกระแสไฟขาออกคือ 80mA ซึ่งจะไม่เผาแถบแสง ลองเพิ่มกระแสไฟฟ้าดูค่ะ ถ้าสลัวเกินไป, กะพริบ, หรือกระพริบกระพริบ, ให้ลองเพิ่มกระแสไฟดูค่ะ จนกว่าความสว่างจะปกติและแถบไฟไม่ร้อน บอร์ดจะไม่ไหม้หากไม่ได้เชื่อมต่อโหลด (แรงดันขาออกจะลดลงสู่แรงดันไฟฟ้าอินพุตในกรณีที่ไม่มีโหลดหรือแถบไฟเสียหรือจะลดลง แรงดันไฟฟ้าอินพุตเมื่อแรงดันไฟฟ้าสูงกว่า 88V) 6: ติดตั้งอินเทอร์เฟซเอาต์พุต 4 ช่องคำจำกัดความทั่วไป ++-- เมื่อเชื่อมต่อ 2 พินซ้ายอินเทอร์เฟซแถบแสงบวกและลบเสียบตรงกลาง 2 และ 3 พินและ 1 และ 4 พินคือ ว่างเปล่า. ข้อมูลจำเพาะ: อินพุต: รองรับอินพุต DC 10-28V 【สภาพการทำงานของพลังงาน】อินพุต: รองรับอินพุต DC 10-28V การปรับให้เข้ากับแรงดันไฟฟ้าขาออกโดยอัตโนมัติ 88V หรือน้อยกว่า (ขีด จำกัด ขั้นต่ำคือค่าแรงดันไฟฟ้าขาเข้าไม่มีขั้นตอนลง) 【กระแสไฟขาออก】ค่าเริ่มต้นคือ 80ma และกระแสไฟฟ้าสามารถเพิ่มขึ้นได้โดยการขาดตัวต้านทาน R22 R21 R18 R15 R24 และตัวต้านทานแต่ละตัวคือ 80mA รองรับ 480mA ได้มากถึง 480mA ไฟ Strip Light ที่ใช้งานได้】ขนาดใหญ่ 26 นิ้ว -65 นิ้ว (แรงดันไฟฟ้าสูงสุด 88V) 【คำจำกัดความอินเทอร์เฟซอินพุต】 1: แหล่งจ่ายไฟ 2: แหล่งจ่ายไฟ 3: การควบคุมสวิตช์ ENA 4: สัญญาณปรับความสว่าง (ลดแสงแรงดันไฟฟ้า) 5: สายกราวด์ 6: สายกราวด์ คำจำกัดความของอินเทอร์เฟซเอาต์พุต】: บวกบวกบวกลบ (++--) มีสี่อินเทอร์เฟซแบบขนานและคำจำกัดความเหมือนกัน หมายเหตุพิเศษ: อย่าเชื่อมต่อเท้า ADJ ระหว่างการทดสอบ! รายการสินค้า: โมดูล 1X โมดูล 1X 1x ลวด
