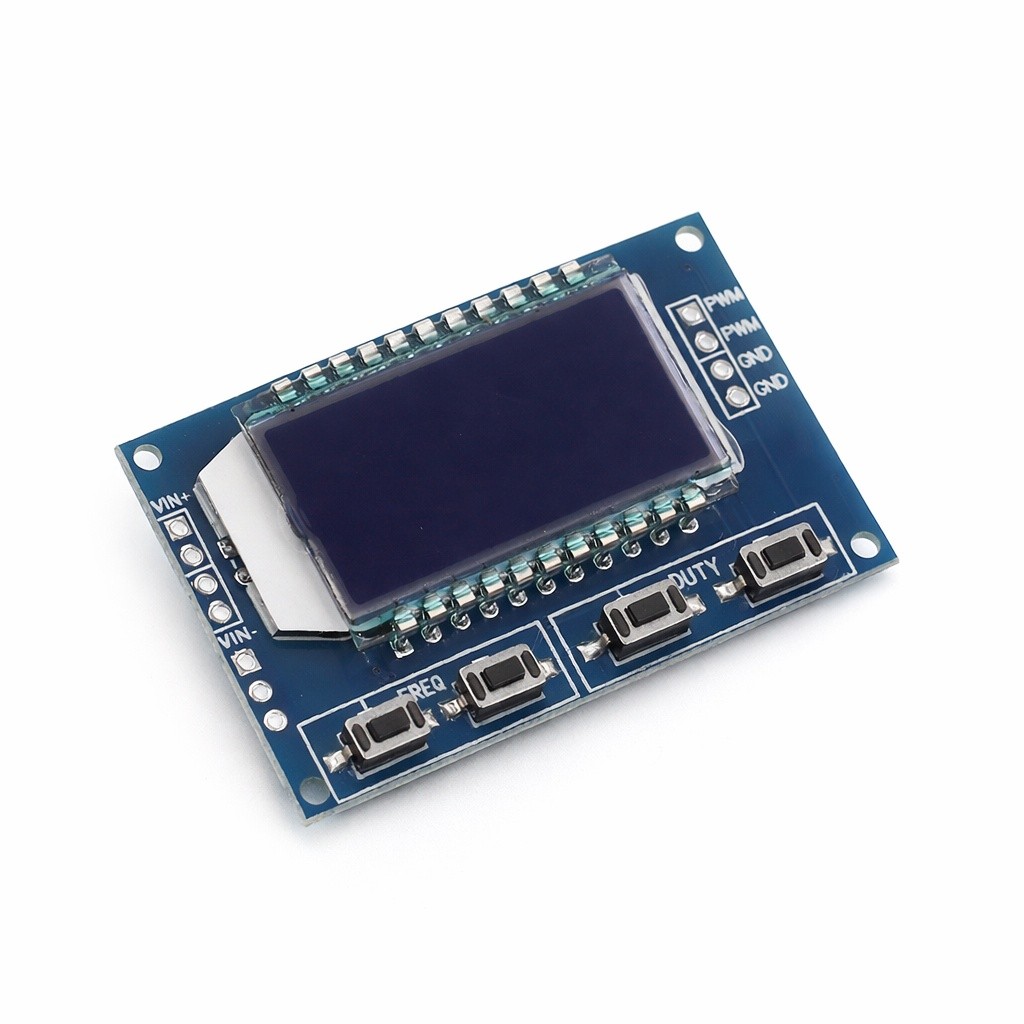

XY-LPWM PWM Generator โมดูลกำเนิดสัญญาณ ความถี่ Square Wave ปรับความถี่และ Duty cycle ได้

ชื่อสินค้า : XY-LPWM PWM Generator โมดูลกำเนิดสัญญาณ ความถี่ Square Wave ปรับความถี่และ Duty cycle ได้ รายละเอียดสินค้า จุดเด่น: หน้าจอ LCD แสดงความถี่และอัตราส่วนการทำงาน สามารถปรับความถี่และอัตราส่วนการทำงานแยกกันได้ ช่วงความถี่กว้าง ความแม่นยำสูง รองรับการสื่อสารแบบอนุกรม รายละเอียดโมดูล: สัญญาณ PWM ที่สามารถปรับความถี่และอัตราส่วนการทำงานแยกกันได้ ช่วงความถี่ด้วยการเปลี่ยนอัตโนมัติ: ไม่มีจุดทศนิยม: 1Hz ถึง 999Hz จุดทศนิยมอยู่ที่ร้อย: 1.00Khz ถึง 9.99Khz จุดทศนิยมอยู่ที่สิบ: 10.0KHz ถึง 99.9KHz จุดทศนิยมอยู่ที่สิบและร้อย: 1KHz ถึง 150KHz ช่วงอัตราส่วนการทำงาน: 0% ถึง 100% การตั้งค่าทั้งหมดจะถูกบันทึกและคงอยู่หลังจากปิดเครื่อง การตั้งค่าพารามิเตอร์: มีปุ่มอิสระ 4 ปุ่มสำหรับการตั้งค่าความถี่และอัตราส่วนการทำงาน รองรับการกดสั้น (เพิ่มหรือลดหนึ่งหน่วย) และการกดยาว (เพิ่มหรือลดอย่างรวดเร็ว) การตั้งค่าจะถูกบันทึกอัตโนมัติและคงอยู่หลังจากปิดเครื่อง พารามิเตอร์โมดูล: แรงดันการทำงาน: 3.3V ถึง 30V ช่วงความถี่: 1Hz ถึง 150KHz ความแม่นยำของความถี่: ความแม่นยำประมาณ 2% ในแต่ละช่วง ความสามารถในการโหลดสัญญาณ: กระแสขาออกประมาณ 5mA ถึง 30mA ขนาดออกพัลส์: ขนาด PWM เท่ากับแรงดันไฟฟ้าที่ให้ไฟ อุณหภูมิการใช้งาน: -20°C ถึง +70°C น้ำหนัก: 14g ขอบเขตการใช้งาน: เครื่องกำเนิดสัญญาณสัญญาณสี่เหลี่ยมสำหรับการพัฒนาทดลอง สร้างสัญญาณสี่เหลี่ยมสำหรับควบคุมไดรเวอร์มอเตอร์ สร้างพัลส์ที่ปรับได้สำหรับใช้กับ MCU สร้างพัลส์ที่ปรับได้เพื่อควบคุมวงจร (การปรับแสง PWM, ควบคุมความเร็ว, ฯลฯ) การควบคุมผ่านทางอนุกรม (การสื่อสารระดับ TTL กับไมโครคอนโทรลเลอร์): มาตรฐานการสื่อสาร: 9600 bps, บิตข้อมูล: 8, บิตหยุด: 1, ความเท่าเทียม: ไม่มี, การควบคุมการไหล: ไม่มี คำสั่งการตั้งค่าความถี่ PWM: F101: ตั้งค่าความถี่เป็น 101 Hz F1.05: ตั้งค่าความถี่เป็น 1.05 KHz F10.5: ตั้งค่าความถี่เป็น 10.5 KHz F1.0.5: ตั้งค่าความถี่เป็น 105 KHz คำสั่งการตั้งค่าอัตราส่วนการทำงาน PWM: DXXX: ตั้งค่าอัตราส่วนการทำงาน PWM เป็น XXX%; เช่น, D050 สำหรับอัตราส่วนการทำงาน 50% คำสั่งอ่านพารามิเตอร์ที่ตั้งไว้: ส่งสตริง “read” การตอบกลับเมื่อตั้งค่าสำเร็จ: DOWN การตอบกลับเมื่อตั้งค่าไม่สำเร็จ: FALL Produce Detail Highlights: LCD display for frequency and duty cycle clarity Frequency and duty cycle are separately adjustable Wide frequency range with high precision Serial communication supported Module Description: PWM output with separately adjustable frequency and duty cycle Frequency ranges with automatic switching: No decimal point: 1Hz to 999Hz Decimal point at hundredths: 1.00Khz to 9.99Khz Decimal point at tenths: 10.0KHz to 99.9KHz Decimal points at tenths and hundredths: 1KHz to 150KHz Duty cycle range: 0% to 100% All settings are saved and retained after power off Parameter Setting: Four independent buttons for setting frequency and duty cycle Supports short press (increase or decrease by one unit) and long press (rapid increase or decrease) Settings are automatically saved and retained after power off Module Parameters: Working Voltage: 3.3V to 30V Frequency Range: 1Hz to 150KHz Frequency Accuracy: Approximately 2% accuracy across each range Signal Load Capacity: Output current approximately 5mA to 30mA Output Amplitude: PWM amplitude equal to supply voltage Operating Temperature: -20°C to +70°C Weight: 14g Application Scope: Square wave signal generator for experimental development Generating square wave signals for controlling motor drivers Generating adjustable pulses for MCU use Generating adjustable pulses for controlling circuits (PWM dimming, speed control, etc.) Serial Control (TTL level communication with microcontroller): Communication Standard: 9600 bps, Data bits: 8, Stop bits: 1, Parity: None, Flow Control: None Setting PWM frequency commands: F101: Set frequency to 101 Hz F1.05: Set frequency to 1.05 KHz F10.5: Set frequency to 10.5 KHz F1.0.5: 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
