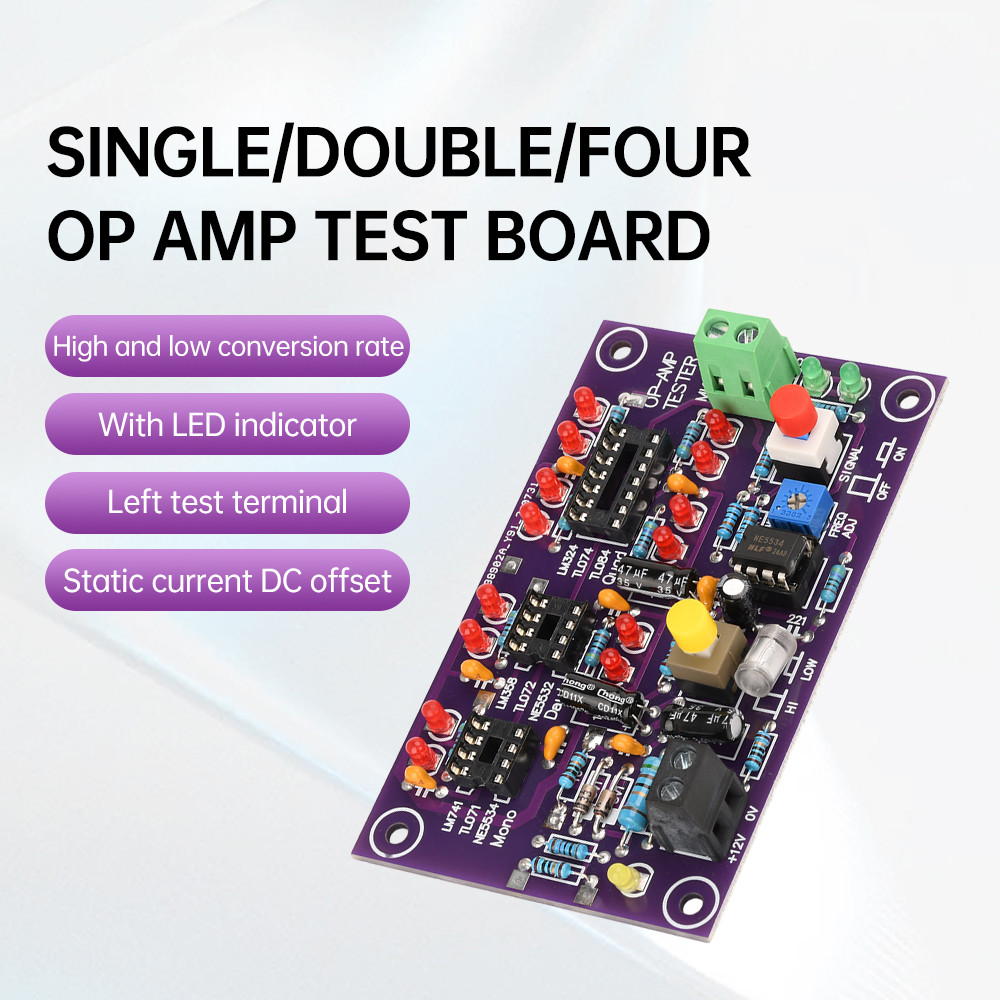

Diymore T2 เครื่องขยายเสียงปฏิบัติการ OP AMP เครื่องทดสอบสําหรับเดี่ยว Mono Dual Quad OPAMP ชิปความเร็วสูงความเร็วต่ํา Differentiation

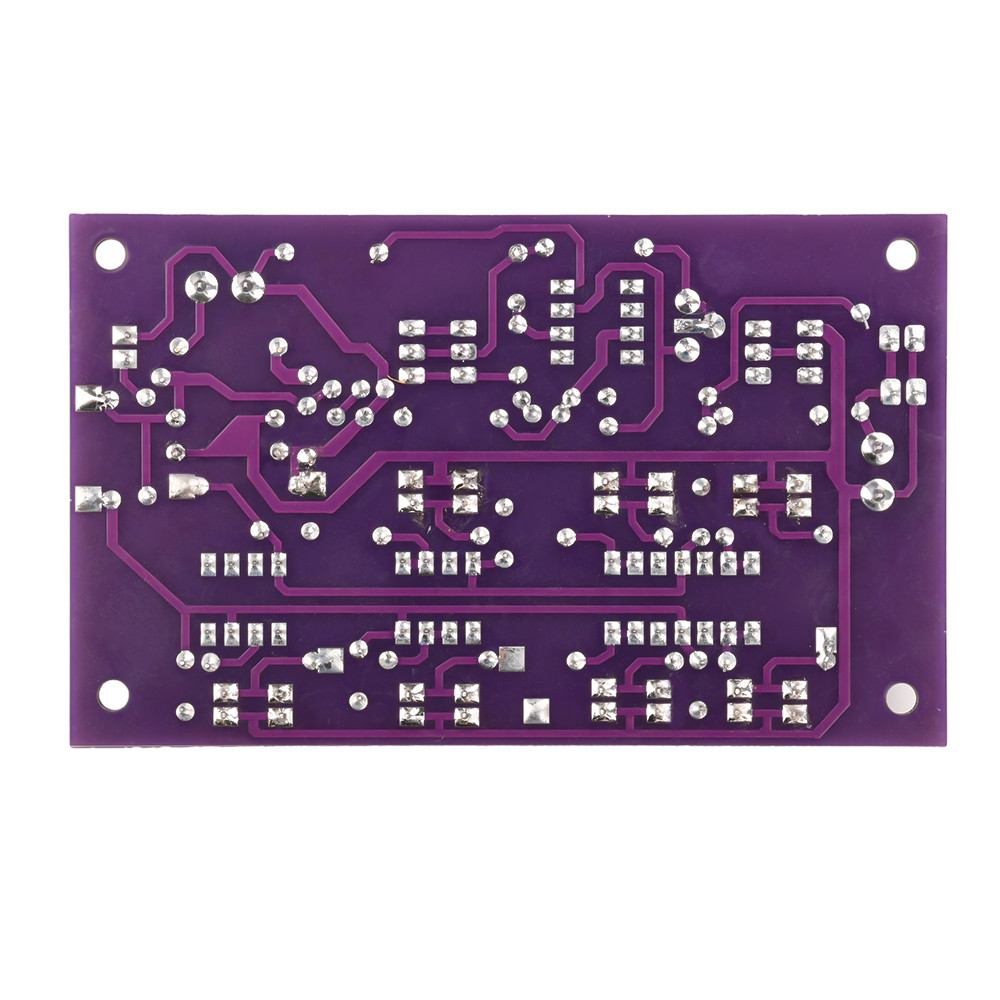

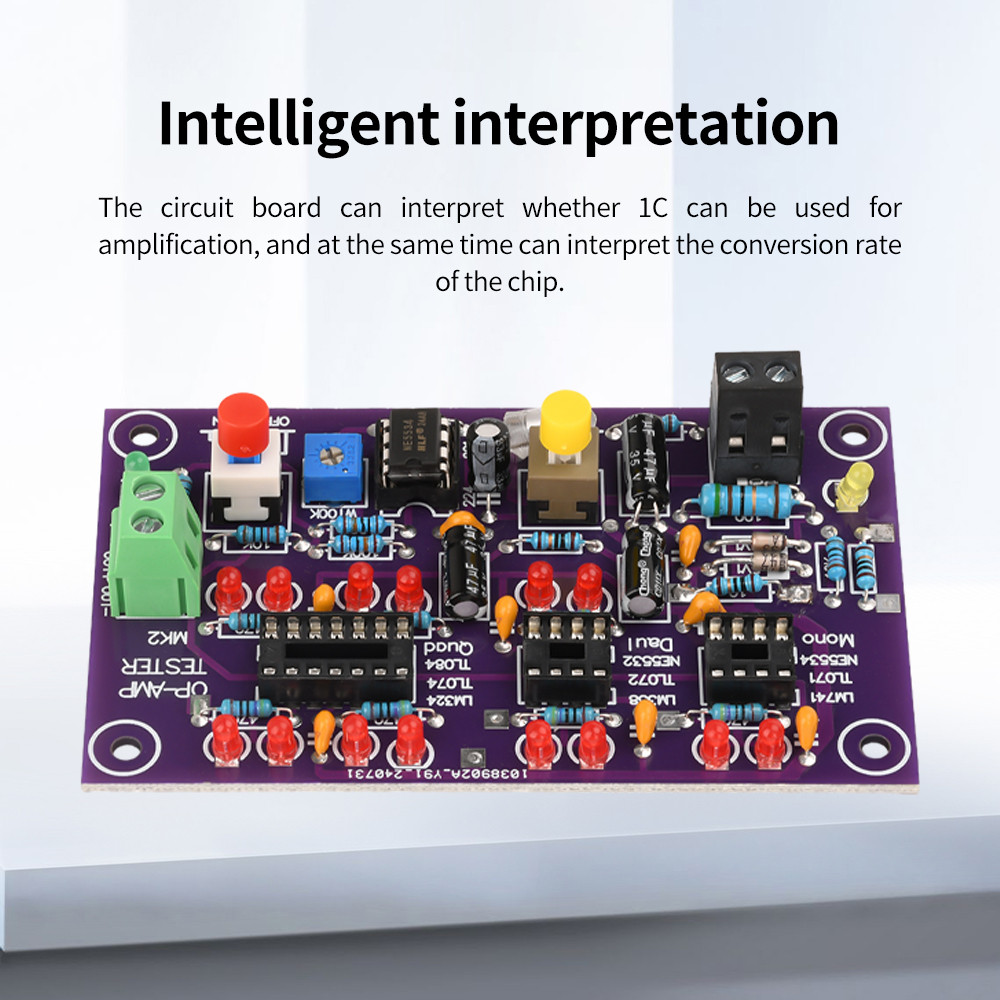

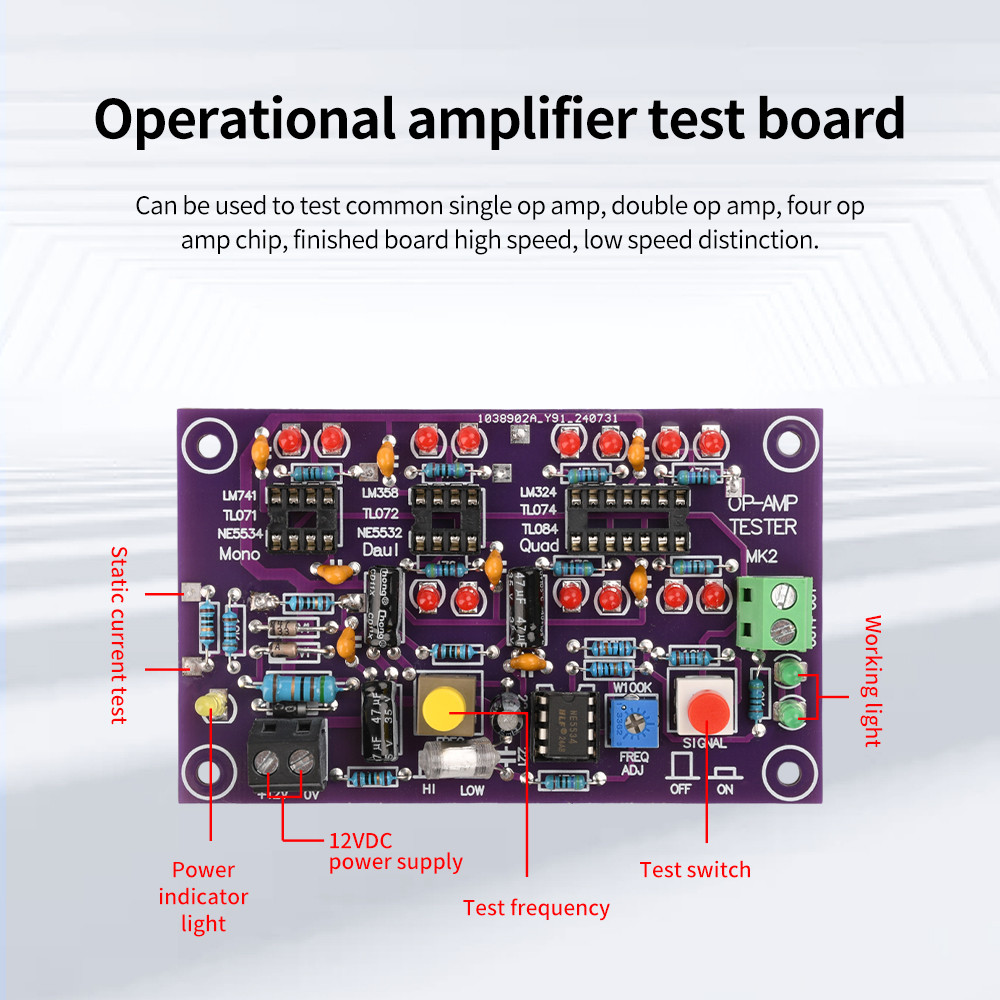

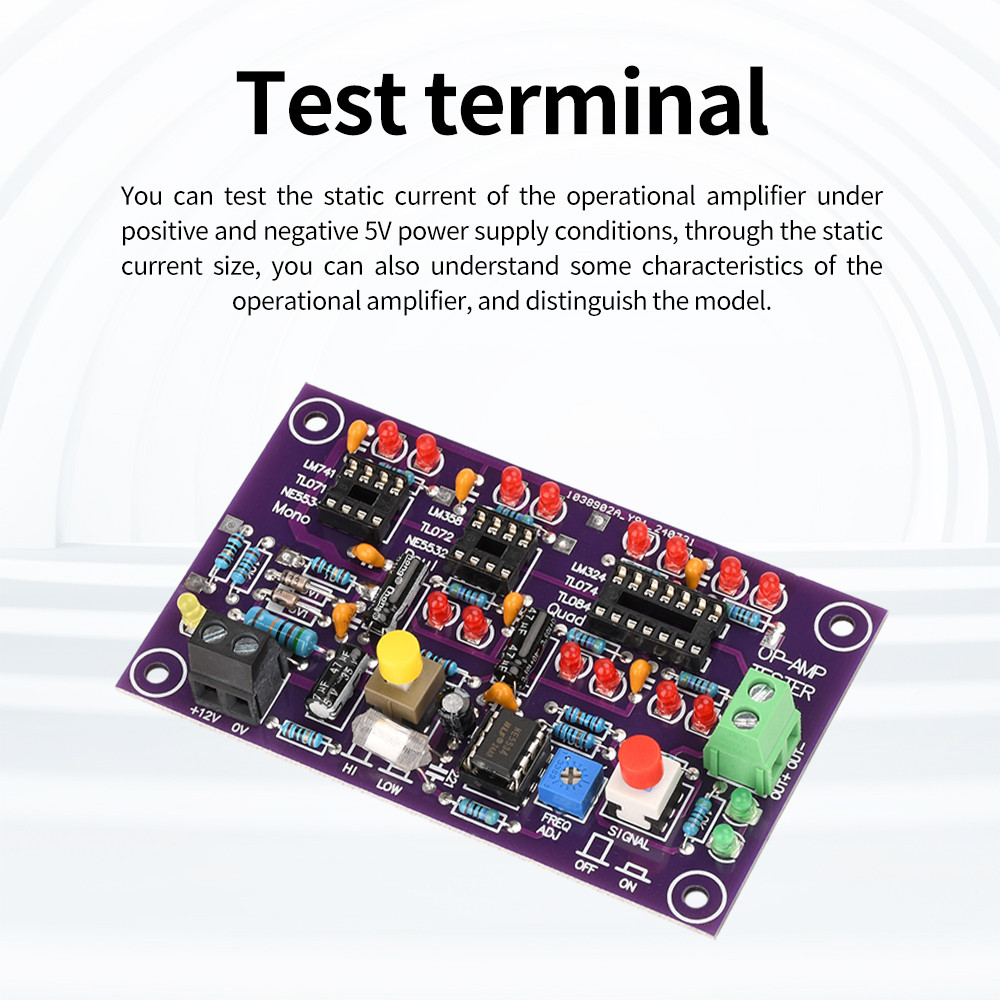

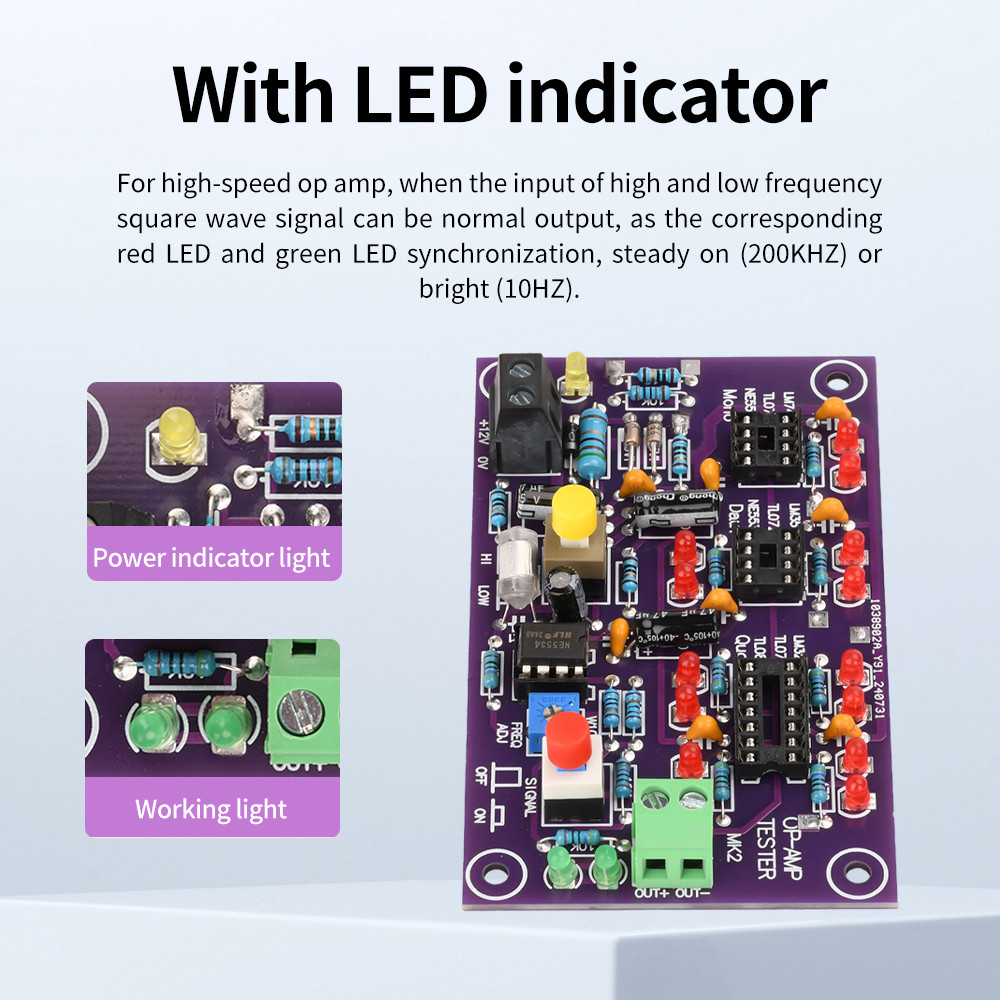

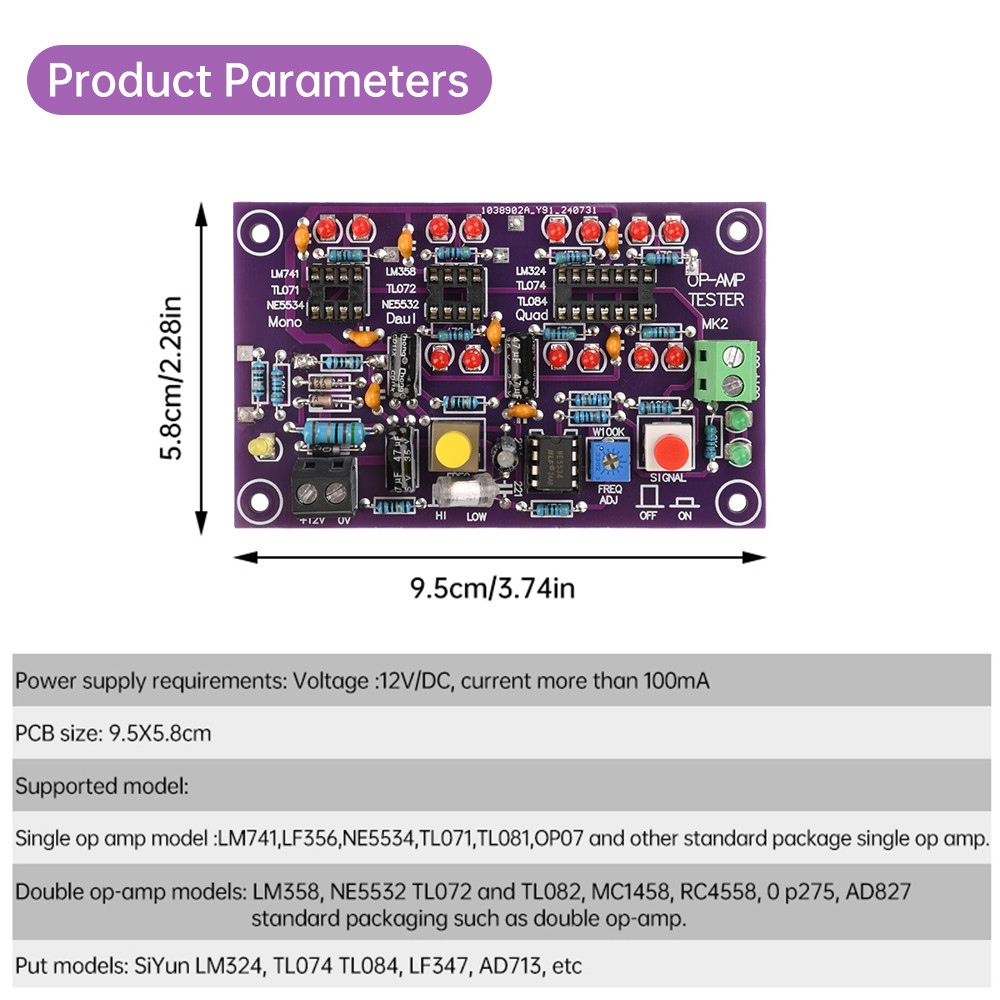

คุณสมบัติ: 1. บอร์ดทดสอบเครื่องขยายเสียงแบบปฏิบัติการนี้สามารถใช้เพื่อทดสอบเครื่องขยายเสียงแบบปฏิบัติการเดี่ยวทั่วไปเครื่องขยายเสียงแบบปฏิบัติการคู่และชิปเครื่องขยายเสียงแบบ quad และแยกความแตกต่างระหว่างบอร์ดสำเร็จรูปความเร็วสูงและความเร็วต่ำ 2. แผงวงจรนี้สามารถกำหนดได้ว่า 1C สามารถใช้สำหรับการขยายเสียงและกำหนดอัตราการแปลงของชิปได้หรือไม่ 3. บอร์ดทดสอบเครื่องขยายเสียง T2 นี้สามารถระบุชิปความเร็วต่ำที่เจาะชิปความเร็วสูง 4. มาพร้อมกับไฟแสดงสถานะ LED สำหรับเครื่องขยายเสียงความเร็วสูงสามารถส่งออกได้ตามปกติเมื่อป้อนสัญญาณคลื่นสี่เหลี่ยมความถี่สูงและความถี่ต่ำแสดงเป็น LED สีแดงที่สอดคล้องกันกับ LED สีเขียวติดตลอดเวลา (200KHZ) การกระพริบ (10Hz) 5. มีขั้วทดสอบที่เหลืออยู่บนกระดานซึ่งสามารถทดสอบกระแสคงที่ของเครื่องขยายเสียงการทำงานภายใต้สภาวะแหล่งจ่ายไฟ 5V บวกและลบ โดยการวัดกระแสคงที่ ลักษณะบางอย่างของเครื่องขยายเสียงการดำเนินงานยังสามารถเข้าใจได้และสามารถสร้างความแตกต่างของแบบจำลองได้ หลักการทดสอบ: แหล่งสัญญาณสร้างคลื่นความถี่สูงที่มีความถี่ 200KHZ และคลื่นความถี่ต่ำที่มีความถี่ประมาณ 10Hz และแอมพลิฟายเออร์การดำเนินการที่ผ่านการทดสอบเชื่อมต่อกับวงจรบัฟเฟอร์ สำหรับเครื่องขยายเสียงความเร็วสูงสามารถส่งออกได้ตามปกติเมื่อป้อนสัญญาณคลื่นสี่เหลี่ยมความถี่สูงและความถี่ต่ำแสดงเป็น LED สีแดงที่สอดคล้องกันกับ LED สีเขียวติดตลอดเวลา (200KHZ) หรือกระพริบ (10Hz) สำหรับเครื่องขยายเสียงความเร็วต่ำเมื่อป้อนสัญญาณคลื่นสี่เหลี่ยมความถี่สูงขั้วเอาต์พุตไม่สามารถส่งออกรูปคลื่นได้อย่างเต็มที่ส่งผลให้ LED สีแดงที่สอดคล้องกันไม่สามารถสว่างขึ้นได้อย่างถูกต้องมีเพียงแสงสว่างเท่านั้น หนึ่งหรือทั้งสองอย่างไม่มีแสงสว่างขึ้น สามารถส่งออกได้ตามปกติเมื่ออินพุตสัญญาณความถี่ต่ำเท่านั้นและไฟ LED สีแดงที่เกี่ยวข้องที่ปลายเอาต์พุตสามารถกะพริบพร้อมกันกับ LED สีเขียว มีขั้วทดสอบที่เหลืออยู่บนกระดานซึ่งสามารถทดสอบกระแสคงที่ของเครื่องขยายเสียงการทำงานภายใต้สภาวะแหล่งจ่ายไฟ 5V บวกและลบ ด้วยการวัดกระแสคงที่ เรายังสามารถเข้าใจลักษณะบางอย่างของเครื่องขยายเสียงการดำเนินงานและความแตกต่างระหว่างรุ่นต่างๆ พารามิเตอร์: ข้อกำหนดแหล่งจ่ายไฟ: แรงดันไฟฟ้า: 12V / DC, กระแสไฟสูงกว่า 100mA ขนาด PCB: 9.5X5.8 ซม. รุ่นที่รองรับ: รุ่นแอมพลิฟายเออร์การดำเนินงานเดี่ยว: LM741, LF356, NE5534, TL071, TL081, OP07 และเครื่องขยายเสียงแบบปฏิบัติการเดี่ยวมาตรฐานอื่น ๆ รุ่นเครื่องขยายเสียงแบบคู่: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 และเครื่องขยายเสียงแบบคู่มาตรฐานอื่น ๆ เครื่องขยายเสียงสี่รุ่น: LM324, TL074, LF347, AD713 ฯลฯ ข้อควรระวังในการทดสอบ: 1. สามารถทดสอบชิปได้ครั้งละเพียงตัวเดียวเท่านั้นและสามารถใช้ซ็อกเก็ตทดสอบหนึ่งในสามซ็อกเก็ตเท่านั้น 2. สำหรับการทดสอบกระแสคงที่โวลต์มิเตอร์ DC ที่มีมัลติมิเตอร์ดิจิตอลจำเป็นต้องทดสอบแรงดันไฟฟ้าที่ปลายทั้งสองด้านของ 10 โอห์มด้วย I = V / 10 (ma) ตัวอย่างเช่นหาก V = 15MV กระแสคงที่ I = 1.5 ma (ในเวลานี้ไม่จำเป็นต้องกดสวิตช์สีแดงทางด้านขวาของตัวเลข) 3. ปลายทดสอบสามารถเชื่อมต่อกับเครื่องวัดออสซิลโลสโคปหรือความถี่และโพเทนชิออมิเตอร์สามารถปรับได้เพื่อเปลี่ยนความถี่ในการทดสอบ แพคเกจประกอบด้วย: บอร์ดทดสอบเครื่องขยายเสียงการทำงาน 1X
