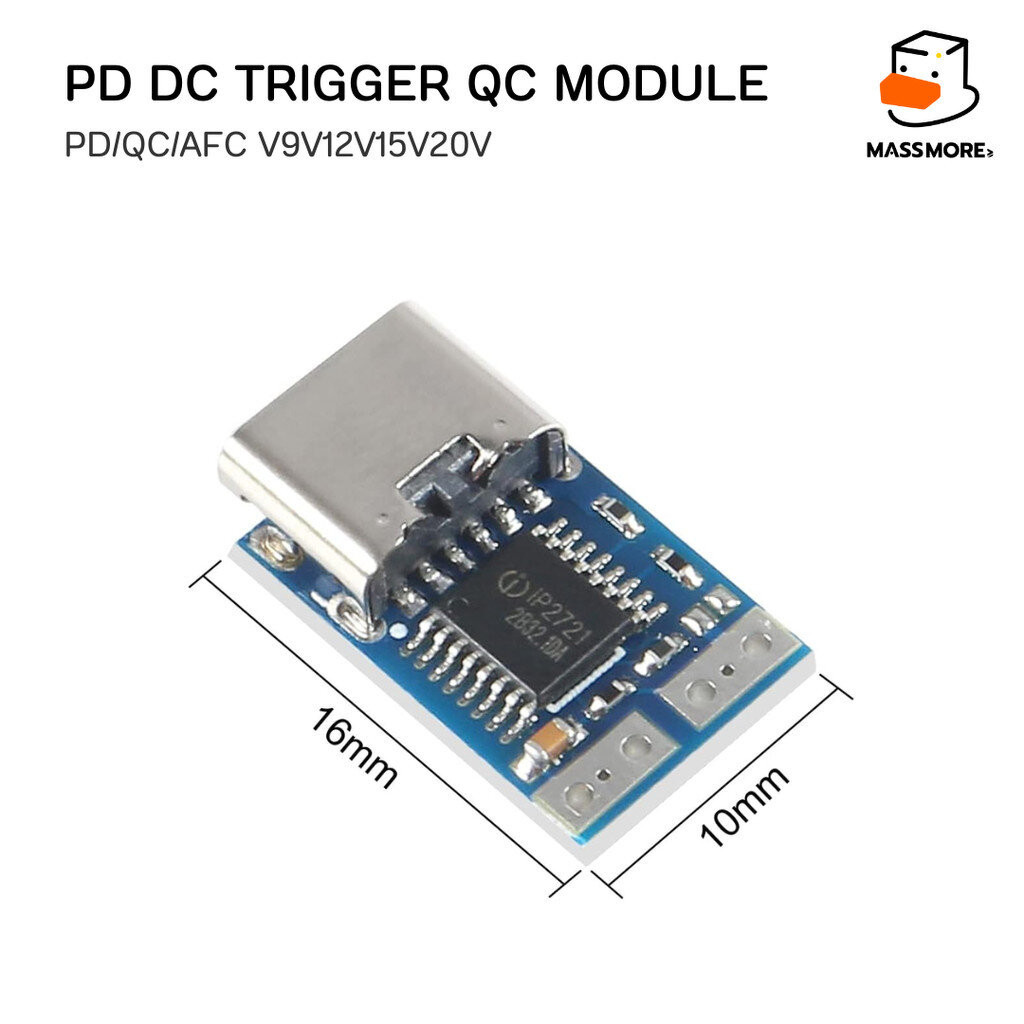

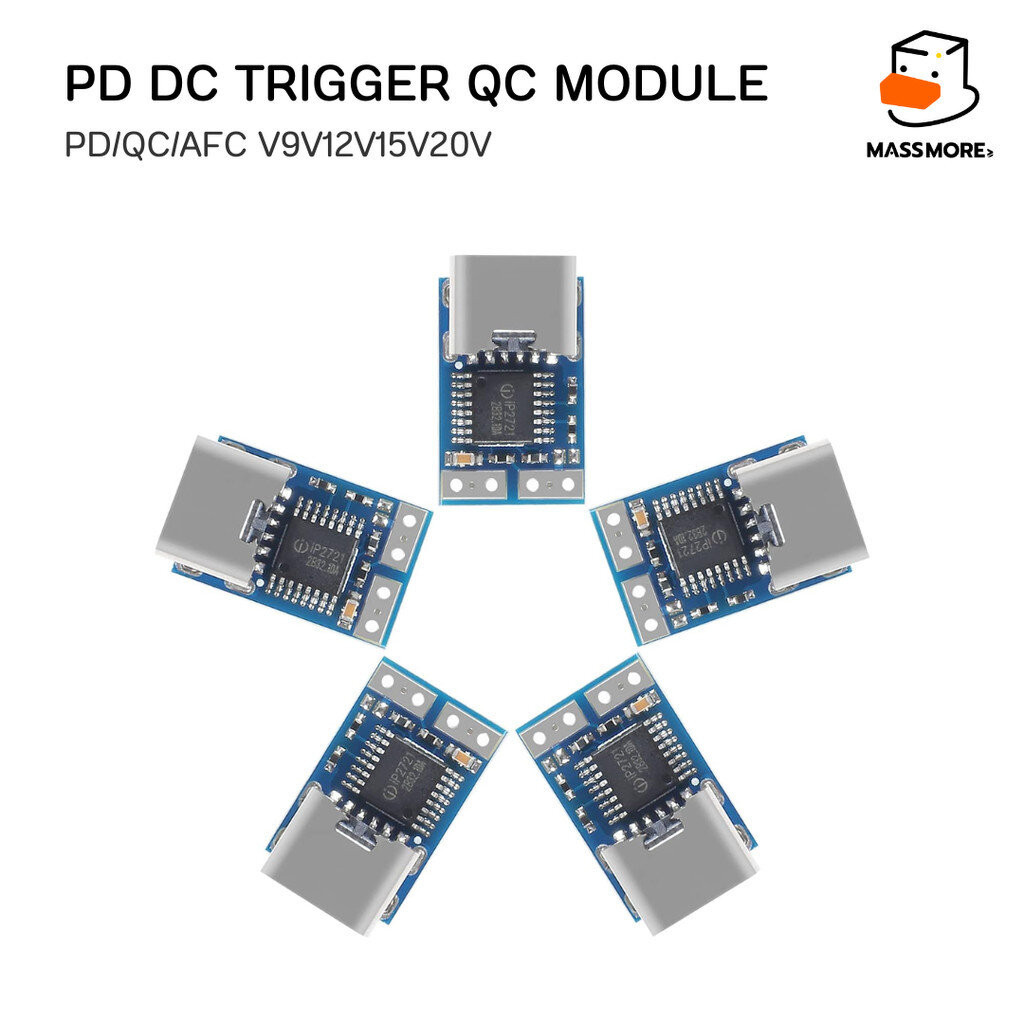

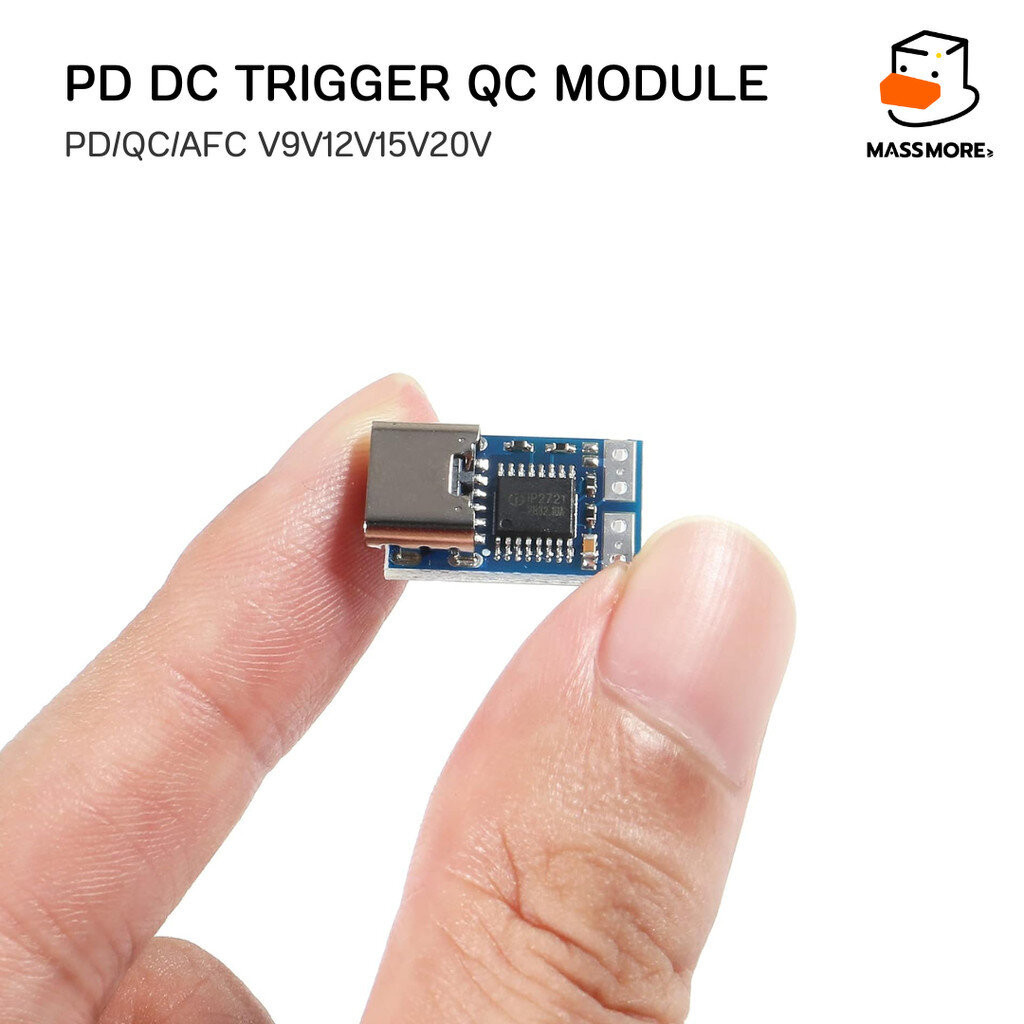

โมดูล PD DC Trigger QC ชิพ IP2721 USB Type-C Module PD/QC/AFC ตัวเลือก 9V 12V 15V 20V

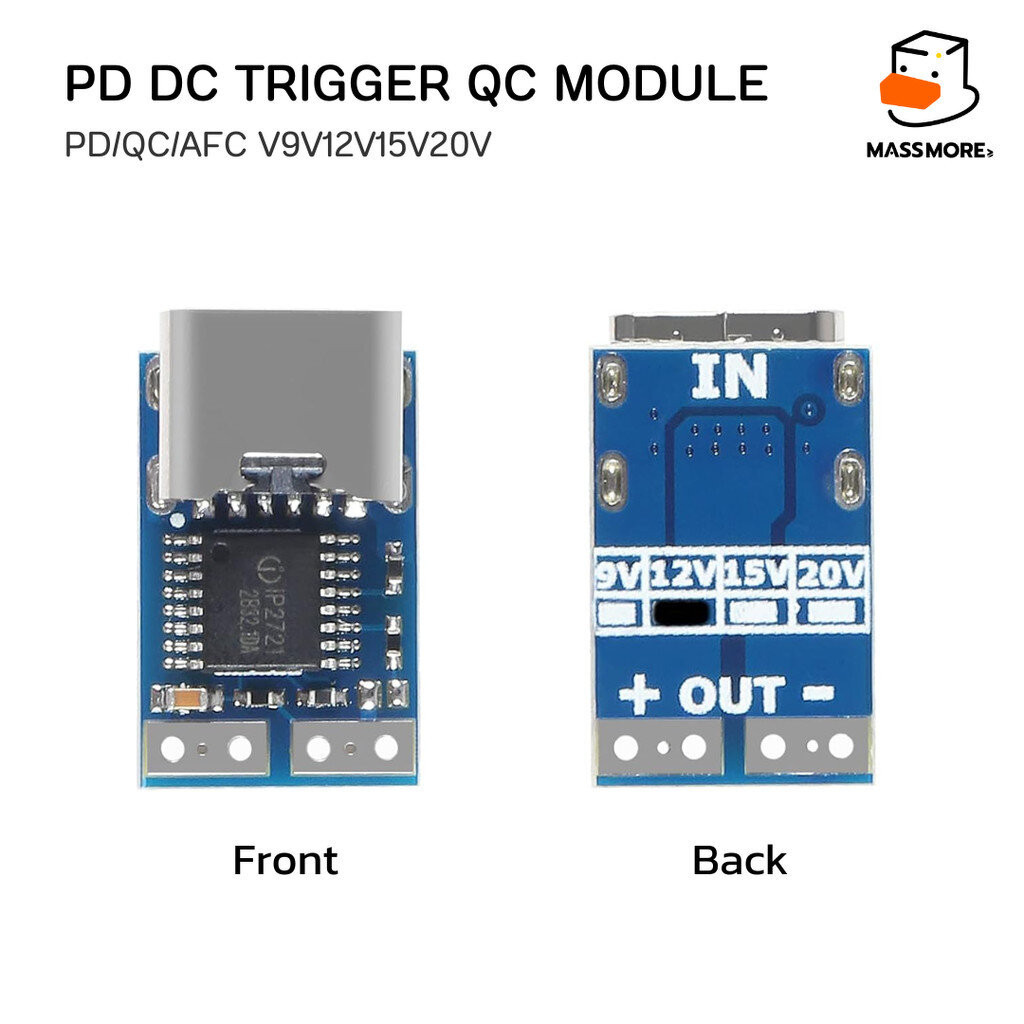

1. ชื่อสินค้า (Product) : โมดูลล่อไฟ PD DC Trigger QC ชิป IP2721 USB Type-C รองรับ PD/QC/AFC เลือกแรงดัน 9V 12V 15V 20V 2. ตัวเลือกสินค้า (Product Options) : โมดูลนี้มีฮาร์ดแวร์หลัก 2 เวอร์ชัน ซึ่งสามารถกำหนดค่าแรงดันได้ตามความต้องการ ดังนี้ - เวอร์ชัน 9V/12V: PD DC trigger QC module : PD-9V (ค่าเริ่มต้นจากโรงงาน, ไม่มีการบัดกรี Jumper) PD DC trigger QC module : PD-12V (ได้จากการบัดกรี Jumper) - เวอร์ชัน 15V/20V: PD DC trigger QC module : PD-15V (ค่าเริ่มต้นจากโรงงาน, ไม่มีการบัดกรี Jumper) PD DC trigger QC module : PD-20V (ได้จากการบัดกรี Jumper) 3. แนะนำ (Introduction) โมดูล PD DC Trigger QC คืออุปกรณ์อิเล็กทรอนิกส์ขนาดจิ๋วที่ทำหน้าที่เป็น "ตัวล่อไฟ" หรือ "Decoy" เพื่อสื่อสารกับแหล่งจ่ายไฟยุคใหม่ที่รองรับเทคโนโลยีการชาร์จเร็วผ่านพอร์ต USB Type-C โดยปกติแล้ว อะแดปเตอร์หรือพาวเวอร์แบงค์เหล่านี้จะจ่ายไฟเริ่มต้นที่ 5V เท่านั้น แต่ด้วยโมดูลนี้ที่ใช้ชิปควบคุมอัจฉริยะ Injoinic IP2721 จะทำให้สามารถ "เจรจาต่อรอง" กับแหล่งจ่ายไฟเพื่อร้องขอแรงดันไฟฟ้าที่สูงขึ้นได้ ไม่ว่าจะเป็น 9V, 12V, 15V, หรือ 20V ผ่านโปรโตคอลชาร์จเร็วมาตรฐานอย่าง Power Delivery (PD), Quick Charge (QC), และ Adaptive Fast Charging (AFC) สิ่งนี้เป็นการเปิดโอกาสให้นักประดิษฐ์ (Makers), วิศวกร, และผู้ที่ทำงาน DIY สามารถนำแหล่งจ่ายไฟ USB-C ที่มีขนาดเล็กและหาได้ง่าย มาประยุกต์ใช้กับอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ที่ต้องการแรงดันไฟ DC คงที่ เช่น การจ่ายไฟให้เราเตอร์, พัดลม DC, ไฟ LED, กล้องวงจรปิด, หรือแม้กระทั่งใช้แทนอะแดปเตอร์แล็ปท็อปรุ่นเก่า ทำให้สามารถลดขนาดของแหล่งจ่ายไฟและเพิ่มความสะดวกในการพกพาได้อย่างมหาศาล 4. คุณสมบัติ (Features) - ชิปควบคุมประสิทธิภาพสูง: ใช้ชิป IP2721 จาก Injoinic ที่มีความเสถียรและเป็นที่ยอมรับในวงการ - รองรับหลายโปรโตคอล: สามารถทำงานร่วมกับอะแดปเตอร์และพาวเวอร์แบงค์ที่ใช้มาตรฐาน PD3.0/2.0, QC3.0/2.0, และ AFC ได้อย่างครอบคลุม - อินพุต USB Type-C: ใช้พอร์ตอินพุตแบบ USB-C (ตัวเมีย) ซึ่งเป็นมาตรฐานสากลในปัจจุบัน - การเลือกแรงดันที่ชัดเจน: สามารถเลือกระดับแรงดันที่ต้องการได้ง่ายๆ ผ่านการบัดกรี Solder Jumper บนบอร์ด - ขนาดกะทัดรัดพิเศษ: ด้วยขนาดเพียง 16x10 มิลลิเมตร ทำให้ง่ายต่อการนำไปติดตั้งในโครงงานหรืออุปกรณ์ที่มีพื้นที่จำกัด - เอาต์พุตเชื่อมต่อง่าย: มีจุดบัดกรี Output DC ที่ระบุขั้วบวก (+) และลบ (-) ไว้อย่างชัดเจน - ทนกระแสได้สูง: ออกแบบมาให้รองรับกระแสไฟฟ้าได้สูงสุด 3A และอาจสูงถึง 5A หากใช้ร่วมกับสาย USB-C แบบ E-marked และแหล่งจ่ายไฟที่รองรับ 5. ข้อมูลสินค้า (Spec data) - ชิปควบคุม (Controller Chip): Injoinic IP2721 - พอร์ตอินพุต (Input Port): USB Type-C Female - โปรโตคอลที่รองรับ (Supported Protocols): PD3.0/2.0, QC3.0/2.0, AFC - แรงดันเอาต์พุต (Output Voltage): เลือกได้ 9V, 12V, 15V, 20V (ขึ้นอยู่กับเวอร์ชันของบอร์ดและการตั้งค่า Jumper) - กระแสเอาต์พุตสูงสุด (Max Output Current): 3A (ทั่วไป), 5A (ภายใต้เงื่อนไขที่เหมาะสม) - ขนาด (Dimensions): 16mm x 10mm 6. ข้อมูลทางเทคนิค (Specification) - เวอร์ชัน 9V / 12V - การตั้งค่า: ใช้จุดบัดกรี Jumper บนบอร์ดเพื่อเลือกระดับแรงดัน - แรงดันเริ่มต้น (Jumper Open Circuit): 9V ในสถานะปกติจากโรงงาน (ยังไม่บัดกรี) เมื่อจ่ายไฟ โมดูลจะร้องขอแรงดัน 9V - แรงดันเมื่อเลือก (Jumper Short Circuit): 12V เมื่อใช้หัวแร้งบัดกรีตะกั่วเพื่อเชื่อมจุด Jumper ทั้งสองเข้าด้วยกัน โมดูลจะเปลี่ยนไปร้องขอแรงดัน 12V - เวอร์ชัน 15V / 20V - การตั้งค่า: ใช้จุดบัดกรี Jumper บนบอร์ดเพื่อเลือกระดับแรงดัน - แรงดันเริ่มต้น (Jumper Open Circuit): 15V ในสถานะปกติจากโรงงาน (ยังไม่บัดกรี) เมื่อจ่ายไฟ โมดูลจะร้องขอแรงดัน 15V - แรงดันเมื่อเลือก (Jumper Short Circuit): 20V เมื่อใช้หัวแร้งบัดกรีตะกั่วเพื่อเชื่อมจุด Jumper ทั้งสองเข้าด้วยกัน โมดูลจะเปลี่ยนไปร้องขอแรงดัน 20V ⭕️ ข้อควรทราบที่สำคัญ ⭕️ แหล่งจ่ายไฟ (อะแดปเตอร์/พาวเวอร์แบงค์) จะต้องสามารถจ่ายแรงดันที่โมดูลร้องขอได้ด้วย เช่น หากต้องการใช้ไฟ 20V แหล่งจ่ายไฟนั้นจะต้องมีโปรไฟล์ PD 20V มิฉะนั้นโมดูลอาจไม่ทำงานหรือจ่ายแรงดันต่ำกว่าที่ตั้งค่าไว้ 7. ตารางเปรียบเทียบสินค้า (Comparison) 8. ตัวอย่างการใช้งาน (Applications) - อัปเกรดแหล่งจ่ายไฟ: เปลี่ยนอะแดปเตอร์ DC ขนาดใหญ่ของอุปกรณ์ต่างๆ เช่น เราเตอร์ Wi-Fi (12V) หรือลำโพง (9V) มาใช้ที่ชาร์จ USB-C PD ขนาดเล็กแทน - สร้างอุปกรณ์พกพา: ใช้พาวเวอร์แบงค์ PD จ่ายไฟ 20V ให้กับหัวแร้ง T12/TS100 เพื่อการบัดกรีภาคสนามโดยไม่ต้องหาปลั๊กไฟ - โปรเจกต์ DIY: จ่ายไฟให้กับโครงงาน Arduino หรือ Raspberry Pi ที่ต้องการแรงดัน 9V หรือ 12V ที่เสถียร - จ่ายไฟให้แล็ปท็อป: ใช้โมดูล 20V ร่วมกับสายชาร์จและหัวแปลง DC ที่เหมาะสม เพื่อชาร์จแล็ปท็อปรุ่นเก่าจากอะแดปเตอร์ PD - ระบบไฟส่องสว่าง: จ่ายไฟ 12V ให้กับไฟ LED Strip จำนวนมากจากพาวเวอร์แบงค์ความจุสูงได้อย่างง่ายดาย 9. แพ็คเกจประกอบไปด้วย (Shipping List) - 1 x โมดูล PD DC Trigger QC ชิป IP2721 (ตามเวอร์ชันที่เลือก) . #Massmore #หน้าร้าน #อิเล็กทรอนิกส์ #ร้านอิเล็กทรอนิกส์ #เชียงใหม่ #PDTrigger #QCTrigger #โมดูลล่อไฟ #PDDecoy #USBCTrigger #IP2721 #PowerDelivery #QuickCharge #AFC #USBTypeC #DIYElectronics #Maker #นักประดิษฐ์ #วงจรอิเล็กทรอนิกส์ #แหล่งจ่ายไฟ #อะแดปเตอร์ #พาวเวอร์แบงค์ #Router12V #Arduino #RaspberryPi #โมดูลแปลงไฟ #ไฟ9V #ไฟ12V #ไฟ15V #ไฟ20V #Injoinic #FastCharging #USBPD #อิเล็กทรอนิกส์ #โปรเจกต์DIY#Massmore #อุปกรณ์อิเล็กทรอนิกส์ #USBCToDC
