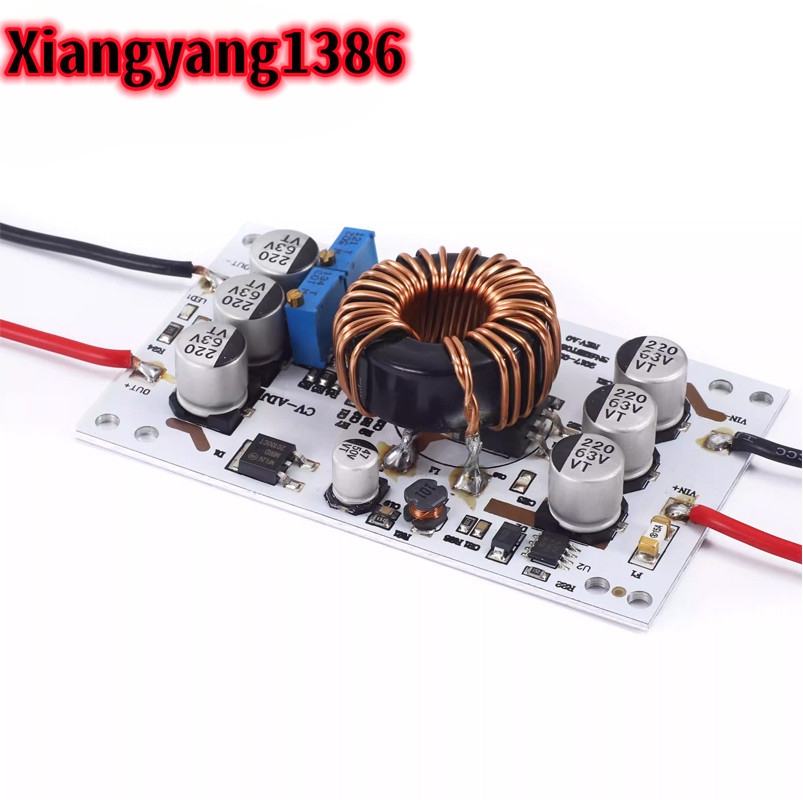

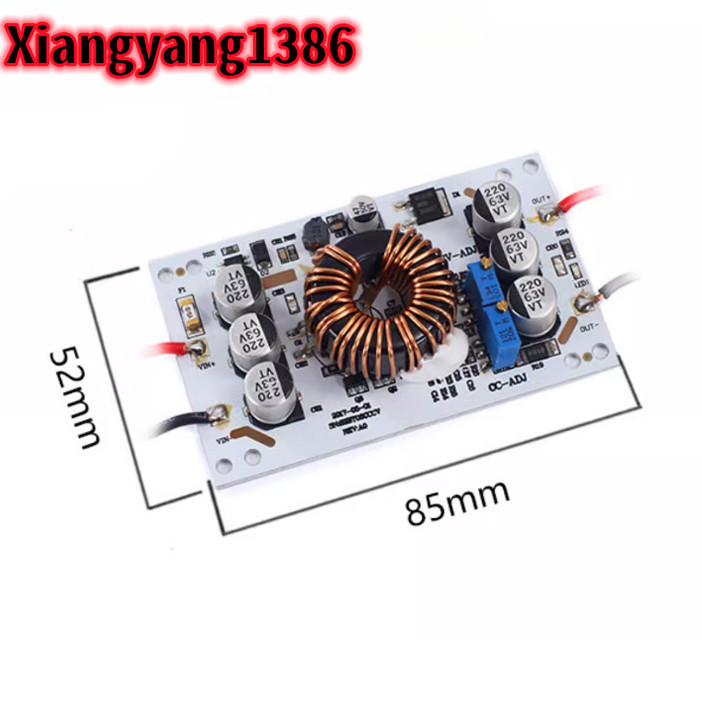

600w DC-DC Step Up Boost Converter โมดูล DC 12V 24V 36V 48V Power Supply Transformer 10V-60V ถึง 12V-60V 10A แรงดันไฟฟ้า

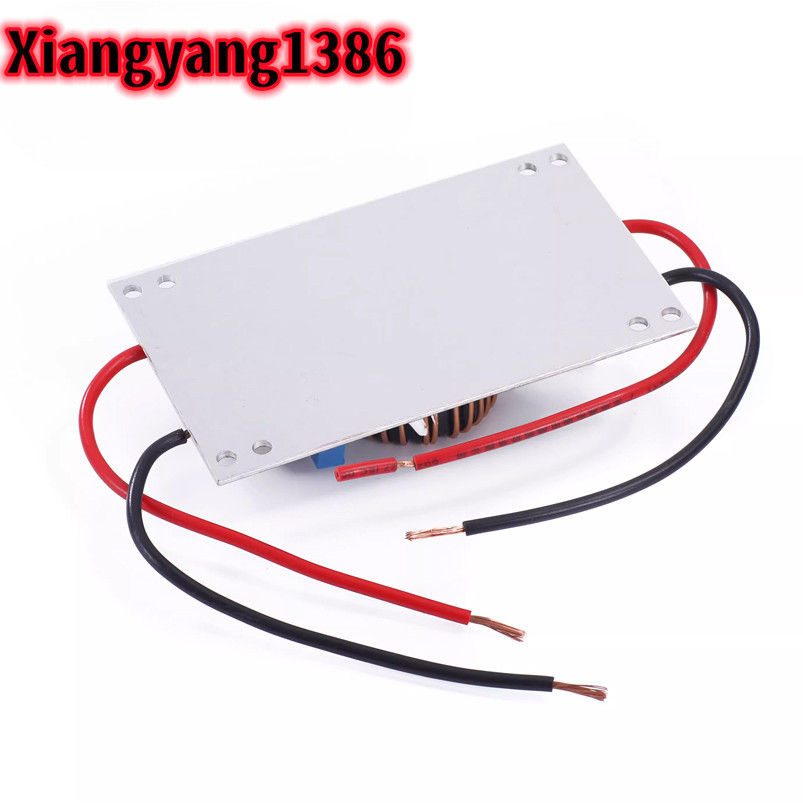

พื้นผิวอะลูมิเนียม 600W เพิ่มแรงดันไฟฟ้าคงที่โมดูลปรับกระแสคงที่ LED เพิ่มไดรฟ์เพิ่มการชาร์จแหล่งจ่ายไฟ เพิ่มโมดูลปัจจุบันคงที่ 600W 【ชื่อโมดูล】โมดูลเพิ่ม 600W คงที่ โมดูลบูสเตอร์แบบไม่แยก (BOOST) แรงดันไฟฟ้าอินพุต: DC10V-60V 10 (สูงสุด) [กระแสไฟฟ้าเข้า]: 10 (สูงสุด) กระแสไฟฟ้าสถิตย์ [กระแสไฟฟ้าทำงานคงที่]: 10mA (เมื่อ 12V เพิ่มขึ้นเป็น 20V แรงดันขาออกจะสูงขึ้นกระแสไฟฟ้าสถิตก็จะสูงขึ้น) แรงดันขาออก]: 12-60V ปรับได้ต่อเนื่อง (เอาต์พุตเริ่มต้นคือ 19V สำหรับการจัดส่ง หากคุณต้องการแรงดันไฟฟ้าอื่น ๆ โปรดอธิบายให้กับเจ้าของร้าน) 【กระแสไฟขาออก】: 10a MAX เกิน 6A โปรดเสริมสร้างการกระจายความร้อน (ที่เกี่ยวข้องกับความแตกต่างของแรงดันอินพุตและเอาต์พุตความแตกต่างของแรงดันที่มากขึ้นกระแสไฟขาออกจะยิ่งเล็กลง) ช่วงกระแสคงที่: 0.2-10A [กำลังขับ]: = แรงดันไฟฟ้าอินพุต * 10A ตัวอย่างเช่นอินพุต 12V * 10A = 120W, อินพุต 24V * 10A = 240W, อินพุตอินพุต 36V * 10A = 1360W, อินพุต 60V * 10A = 1360W, อินพุต 60V * 10A = 600W, อุณหภูมิในการทำงาน]: -40 ~ + 85 องศา (โปรดเสริมสร้างการกระจายความร้อนเมื่ออุณหภูมิโดยรอบสูงเกินไป) ความถี่ในการทำงาน]: 150KHz ประสิทธิภาพการแปลง: 92% -96% (ประสิทธิภาพเกี่ยวข้องกับแรงดันอินพุตและแรงดันขาออกกระแสไฟฟ้าและแรงดันไฟฟ้าแตกต่างกัน) การป้องกันการย้อนกลับอินพุต]: ไม่มี (หมายเหตุไม่ให้ย้อนกลับการเชื่อมต่อเชิงบวกและเชิงลบ) รูสกรู 3 มม. 4 รู [วิธีการติดตั้ง]: รูสกรู 4 3 มม [วิธีการเดินสายไฟ]: เอาท์พุทสายไฟ ขนาดโมดูลโมดูล: ความยาว 85 มม. กว้าง 52 มม. และสูง 21 มม. น้ำหนักโมดูลโมดูล: 80g 1、 ข้อบังคับแรงดันขาออก: 1. ปรับโพเทนชิออมิเตอร์ CV-ADJ และตั้งค่าแรงดันขาออกเป็นค่าแรงดันไฟฟ้าที่คุณต้องการโดยใช้แบตเตอรี่หรือ LED การลดแรงดันไฟฟ้าตามเข็มนาฬิกาและแรงดันไฟฟ้าทวนเข็มนาฬิกาจะเพิ่มขึ้น ข้อบังคับกระแสไฟขาออก: 2. หมุนโพเทนชิออมิเตอร์ CC-ADJ ตามเข็มนาฬิกาประมาณ 20 รอบตั้งค่ากระแสไฟขาออกให้ต่ำสุดเชื่อมต่อ LED และปรับโพเทนชิออมิเตอร์ CC-ADJ เป็นกระแสไฟฟ้าที่คุณต้องการ สำหรับการชาร์จแบตเตอรี่หลังจากคายประจุแบตเตอรี่แล้วให้เชื่อมต่อกับเอาต์พุตและปรับ CC-ADJ ให้เป็นกระแสไฟฟ้าที่คุณต้องการ เมื่อใช้สำหรับชาร์จอย่าลืมปรับด้วยแบตเตอรี่ที่คายประจุเนื่องจากพลังงานแบตเตอรี่ที่เหลือมากขึ้นกระแสไฟจะลดลง) โปรดอย่าปรับกระแสไฟฟ้าผ่านไฟฟ้าลัดวงจร ไม่สามารถปรับโครงสร้างวงจรของโมดูลบูสต์ผ่านการลัดวงจรได้ คำแนะนำในการใช้งาน: 1. Vin + เป็นขั้วบวกของแหล่งจ่ายไฟอินพุตและ VIN - เป็นขั้วลบของแหล่งจ่ายไฟอินพุต 2. Out + เป็นขั้วบวกของแหล่งจ่ายไฟเอาต์พุตและ OUT - เป็นขั้วบวกของแหล่งจ่ายไฟเอาท์พุทและ OUT - เป็นขั้วลบของแหล่งจ่ายไฟเอาท์พุท 3. ช่วงแรงดันไฟฟ้าคงที่ที่ที่ปรับได้: DC12-60V (ลดตามเข็มนาฬิกาเพิ่มตามเข็มนาฬิกา) 4. ช่วงที่ปรับได้ของกระแสคงที่: 0.2A-10A (ลดลงตามเข็มนาฬิกาเพิ่มทวนเข็มนาฬิกา) เมื่อกระแสไฟฟ้าเข้าเกิน 6A จำเป็นต้องเสริมสร้างการกระจายความร้อน (พื้นผิวอลูมิเนียมที่ติดมากับชิ้นส่วนโลหะแบน) 7. แรงดันไฟฟ้าอินพุตไม่สามารถต่ำกว่า 10V หรือสูงกว่า 60V, 8. กระแสไฟฟ้าเข้าสูงสุดต้องไม่เกิน 10A และกำลังไฟต้องไม่เกิน 600W 9. เมื่อใช้งานจำเป็นต้องตรวจสอบให้แน่ใจว่าแรงดันอินพุตต่ำกว่าแรงดันขาออกอย่างน้อย 2V 10. ก่อนเชื่อมต่อโหลดโปรดปรับแรงดันไฟฟ้าและกระแสที่ต้องการระหว่างการทำงานที่ไม่มีโหลด (ควรเพิ่มแรงดันไฟฟ้า 3-5 V ในระหว่างการทำงานของกระแสคงที่) 11. เมื่อใช้แหล่งจ่ายไฟแบบสวิทช์หรือแหล่งจ่ายไฟรองอื่น ๆ โปรดตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟควรมีแหล่งจ่ายไฟมากกว่าสองเท่าของโมดูลนี้ หมายเหตุ หมายเหตุ: 1. การป้อนข้อมูลและเอาต์พุตไม่สามารถย้อนกลับได้ 2. แรงดันไฟฟ้าอินพุตไม่ควรต่ำกว่า 10V แรงดันไฟฟ้าขาเข้าต่ำเกินไปจะทำให้แหล่งจ่ายไฟเสียหายหากแรงดันไฟฟ้าขาเข้าต่ำเกินไป เมื่อใช้แบตเตอรี่โปรดใช้ความระมัดระวังในการป้องกันการคายประจุมากเกินไป) 2. ในระหว่างการดำเนินการแรงดันอินพุตและกระแสไฟฟ้าขาออกไม่ควรเกินค่าสูงสุดเพื่อหลีกเลี่ยงความเสียหายของแหล่งจ่ายไฟ 3. เมื่อทำงานเต็มโหลดเป็นเวลานานให้ใส่ใจกับการระบายอากาศและการกระจายความร้อนเพื่อยืดอายุการใช้งานของแหล่งจ่ายไฟนี้ 4. ให้ความสนใจกับฝุ่นละอองและความชื้น ขอบเขตการใช้งาน: 1. Diy เป็นแหล่งจ่ายไฟที่เสถียรซึ่งสามารถป้อนข้อมูล 12V และปรับเอาต์พุตเป็น 12-50V 2. เพื่อให้พลังงานแก่อุปกรณ์อิเล็กทรอนิกส์ของคุณคุณสามารถตั้งค่าเอาต์พุตตามแรงดันไฟฟ้าของระบบของคุณ 3. ในฐานะที่เป็นแหล่งจ่ายไฟรถยนต์สามารถจ่ายไฟให้กับแล็ปท็อปพีดีเอหรือผลิตภัณฑ์ดิจิทัลต่างๆ 4. แหล่งจ่ายไฟมือถือแล็ปท็อปพลังงานสูง DIY DIY แหล่งจ่ายไฟสำหรับแล็ปท็อปพลังงานสูง: จับคู่กับชุดแบตเตอรี่ลิเธียมความจุสูง 12V แล็ปท็อปของคุณสามารถสว่างขึ้นได้ทุกที่ที่คุณไป 5. การปรับแรงดันไฟฟ้าของแผงโซลาร์เซลล์มีคุณสมบัติป้องกันไฟฟ้าสถิตย์ 6. แบตเตอรี่ลิเธียม ฯลฯ 7. ไฟ LED กำลังสูงของไดรฟ์ขับเคลื่อนกำลังสูง
