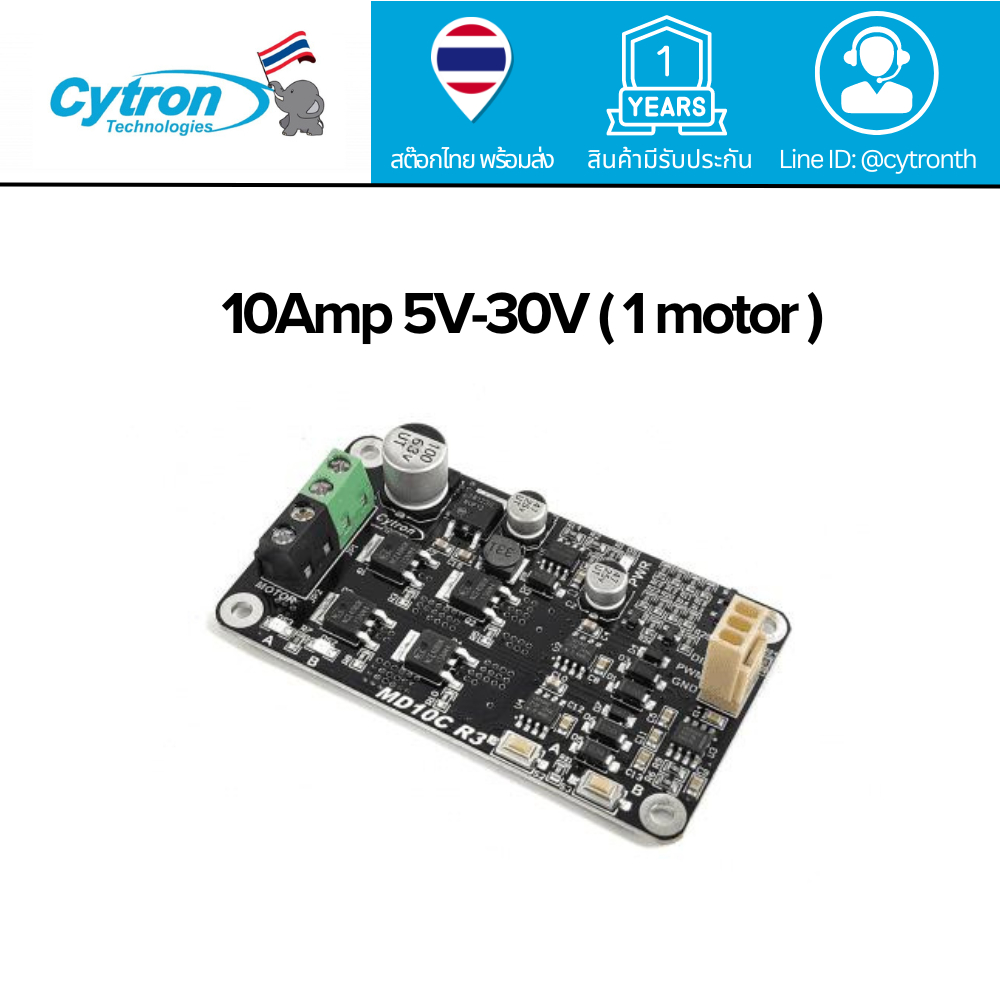

10Amp 5V-30V DC Motor Driver (MD10C)

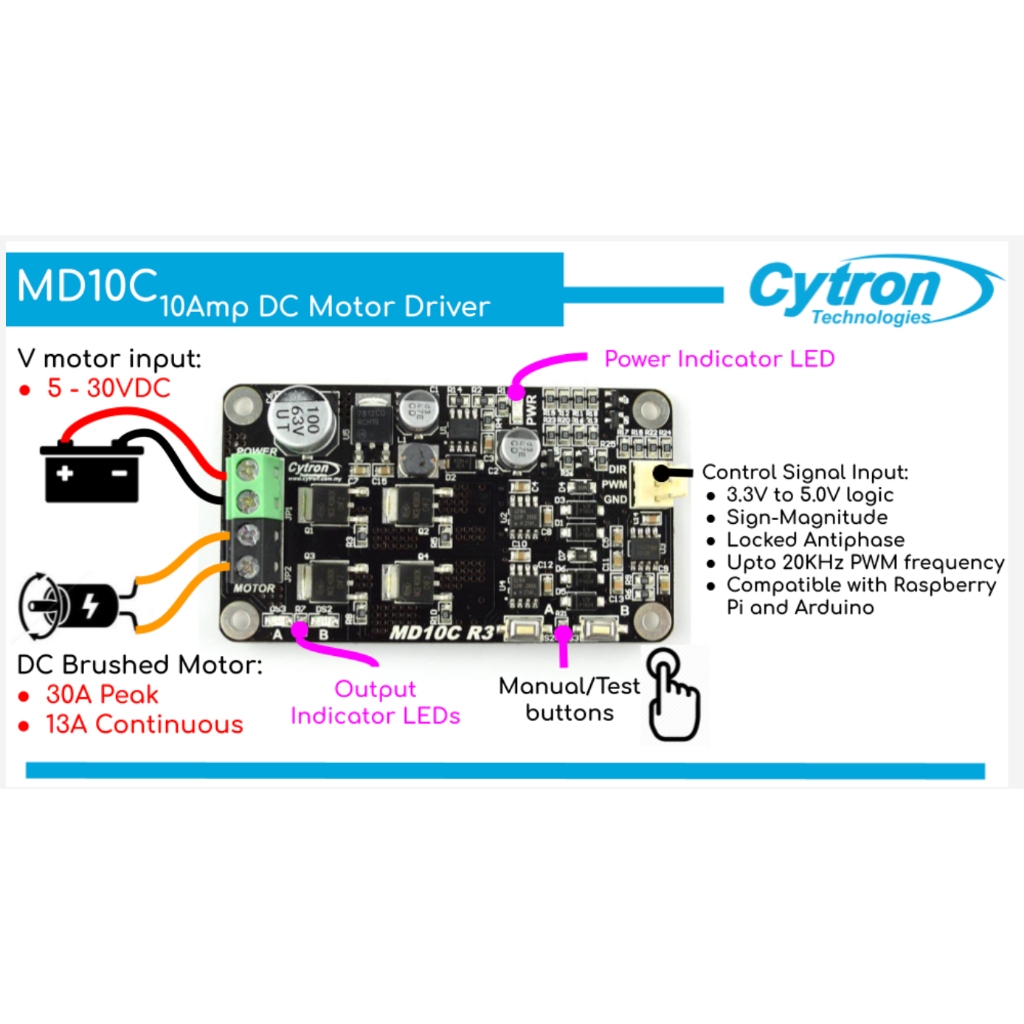

มอเตอร์ DC ประเภทมีแปรงถ่านเป็นมอเตอร์ที่ได้รับความนิยม และมีให้เลือกซื้อในท้องตลาดหลากหลายชนิด โดยการทำให้มอเตอร์หมุนนั้นทำได้ง่ายมากๆ เพียงแค่เชื่อมต่อขั้ว + และ - ของมอเตอร์เข้ากับแหล่งจ่ายพลังงาน เพียงแค่นั้น มอเตอร์ก็จะหมุนแล้ว นี่คือจุดเด่นของมอเตอร์ประเภทมีแปรงถ่าน และการใช้บอร์ดขับมอเตอร์ (Motor Driver) ก็เป็นหนึ่งในวิธีที่ใช้ในการควบคุมมอเตอร์ด้วย MD10C เป็นหนึ่งในบอร์ดขับมอเตอร์ของ Cytron ที่มีความเป็นมิตรกับผู้ใช้งาน มอเตอร์ตัวไหนเหมาะที่จะใช้หรือสามารถใช้งานร่วมกับบอร์ดขับมอเตอร์รุ่น MD10C? : DC มอเตอร์แบบมีแปรงถ่าน (แบบ Two terminals(+,-)) - มอเตอร์ที่ใช้แรงดันไฟฟ้า ตั้งแต่ 5V - 30V - กระแสที่มอเตอร์ใช้ขณะทำงานปกติ ≤ 13A - กระแสที่มอเตอร์ใช้ขณะเกิด Peak ≤ 30A คุณสมบัติ: - การควบคุมการหมุนได้ 2 ทิศทาง (Bi-directional) เมื่อใช้งานร่วมกับ DC มอเตอร์แบบมีแปรงถ่าน (Single Channel) - รองรับมอเตอร์ที่ใช้แรงดันไฟฟ้าในช่วง 5V - 30VDC. - ไม่มีวงจรป้องกันการต่อผิดขั้ว (์No Reverse Polarity Protection) ที่ Vmotor ดังนั้นโปรดใช้ความระมัดระวังในการเชื่อมต่อขั้วไฟฟ้าให้ถูกต้องก่อนทำการจ่ายพลังงานให้แก่ตัวบอร์ด - รองรับ Regenerative Braking. - รองรับกระแสใช้งานปกติของมอเตอร์สูงสุดที่ 13A (แบบต่อเนื่อง) และ 30A (เมื่อเกิด peak) (10 วินาที). - รองรับ 3.3V and 5V logic level input จึงทำให้สามารถใช้งานร่วมกับ Arduino และ Raspberry Pi ได้ - อุปกรณ์บนตัวบอร์ดเป็น Solid state จึงทำให้ตอบสนองต่อคำสั่งได้รวดเร็วกว่า และลดการสึกหรอหรือเสื่อมสภาพของชิ้นส่วนที่ต้องมีการเคลื่อนไหว เช่น Mechanical Relay - ใช้ NMOS H-Bridge ทั้งหมด ทำให้การทำงานมีประสิทธิภาพสูงสุด และไม่จำเป็นต้องใช้ฮีทซิงค์ในการระบายความร้อน - ในการควบคุมความเร็วมอเตอร์ สามารถรองรับความถี่ PWM ได้สูงสุดถึง 20KHz (ความถี่ output เท่ากับ ความถี่ input) - รองรับ Locked-Antiphase และ Sign-Magnitude PWM operation. ***ไม่ใช้ "RC PWM" - บอร์ดขับมอเตอร์รุ่น MD10C สามารถใช้พลังงานจากแหล่งจ่ายเพียงแหล่งเดียวได้ โดยไม่ต้องต่อไฟเลี้ยงเพิ่มเติม. - ขนาด: 75mm x 43mm - Compatible input 3.3 and 5V - Motor Channel 1 - Operating Voltage (VDC) 5 to 25 (Rev 1.0) 5 to 30 (Rev 2.0) - Peak Current (A) 30 (10 seconds) - Continuous Current (A) 13 - Operating Modes - Arduino Shield No- can be used with Wire connection - PWM (Lock-Antiphase and Sign-Magnitude) Yes - UART NO - Analog No - RC Servo Signal No - Special Protection - Polarity Protection No - Appearance - LEDs Indicator Yes - Test/Manual Button Yes - Cooling Fan No
