3s 4S 5S 21V 4.2V Balance ฟังก ์ ชั ่ นป ้ องกัน 68mA 5S Li-ion Lipo แบตเตอรี ่ ลิเธียม 18650 แบตเตอรี ่ Balanced 6S 7S 8S

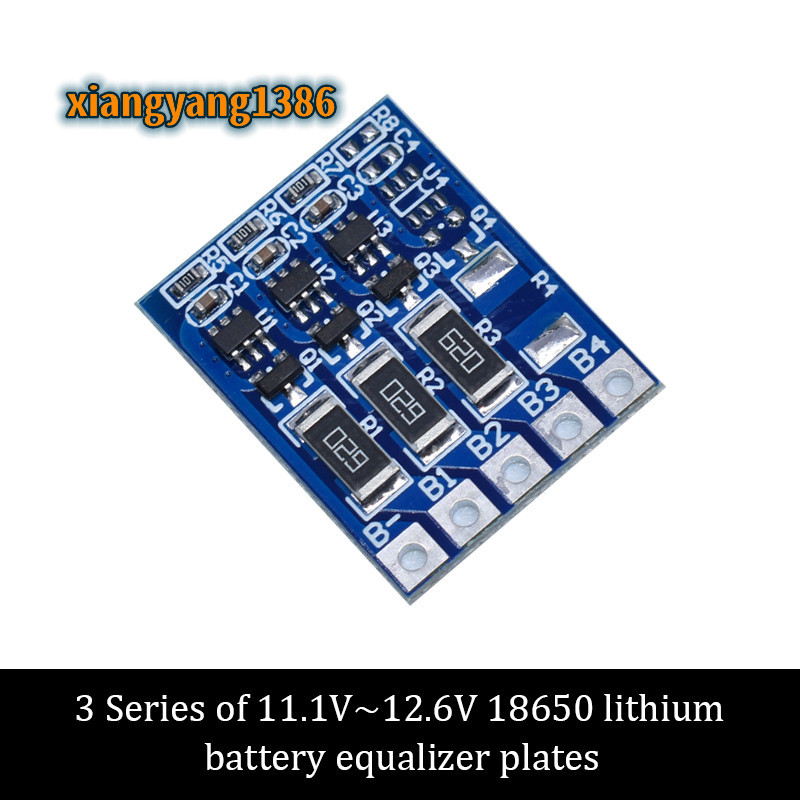

พารามิเตอร์บอร์ดสมดุลแบตเตอรี่ 3 ชุด 3 ชุดพารามิเตอร์บอร์ดสมดุลแบตเตอรี่ ได้แก่: คุณสมบัติ: แรงดันไฟฟ้าสมดุล 4.2V กระแสไฟฟ้าสมดุลคือ 66mA; การใช้งาน: ปรับสมดุลค่าใช้จ่าย พารามิเตอร์ทางเทคนิค: แรงดันไฟฟ้าที่สมดุลและกระแสไฟฟ้าที่สมดุล หมายเหตุ หมายเหตุ: บอร์ดสมดุลนี้เหมาะสำหรับชุดแบตเตอรี่ลิเธียมโดยไม่ต้องชาร์จที่สมดุล สมดุลการชาร์จช่วยให้สามารถชาร์จแบตเตอรี่แต่ละกลุ่มในก้อนแบตเตอรี่ให้เต็มพร้อมกัน บอร์ดทรงตัวนี้ไม่มีฟังก์ชันป้องกันการชาร์จและการคายประจุและไม่สามารถเปลี่ยนบอร์ดป้องกันได้ เมื่อชาร์จแบตเตอรี่แบตเตอรี่ที่ชาร์จเต็มครั้งแรกจะถูกคายประจุผ่านตัวต้านทานเพื่อให้เกิดการไหลที่สมดุล คำอธิบายข้อต่อบัดกรี: ไม่ต้องเชื่อมต่อ B4 อีกต่อไป บี 3 เชื่อมต่อกับขั้วบวกของก้อนแบตเตอรี่ ถ่าน 2 B2 เชื่อมต่อจุดสัมผัสระหว่างถ่าน 2 ก้อน และแบตเตอรี่ 3 ถ่าน 2 ก้อนเชื่อมต่อกับจุดสัมผัสระหว่างถ่าน 1 ก้อน/ก้อน การเชื่อมต่อกับเสาลบของชุดแบตเตอรี่ ขนาดสินค้า: 26 * 20.5 * 2.4 มม พารามิเตอร์บอร์ดสมดุลแบตเตอรี่ 4 ซีรีส์: คุณสมบัติ: แรงดันไฟฟ้าสมดุล 4.2V กระแสไฟฟ้าสมดุลคือ 66mA; คำอธิบายข้อต่อบัดกรี: เชื่อมต่อกับขั้วบวกของชุดแบตเตอรี่ B4 ที่เชื่อมต่อกับขั้วบวกของก้อนแบตเตอรี่ หัวจุกปิด และแบตเตอรี่ 2 หัวเชื่อมต่อแบบ B3 เชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี 1 และแบตเตอรี่ 2 ถ่าน 2 B2 เชื่อมต่อจุดสัมผัสระหว่างถ่าน 2 ก้อน และแบตเตอรี่ 3 แบตเตอรี่ 4 ชนิด เชื่อมต่อกับจุดสัมผัสระหว่างแบตเตอรี 3 และ B1 เชื่อมต่อกับจุดสัมผัสระหว่างแบตเตอรี 3 และแบตเตอรี 4 การเชื่อมต่อกับเสาลบของชุดแบตเตอรี่ ขนาดสินค้า: 26 * 20.5 * 2.4 มม พารามิเตอร์บอร์ดสมดุลแบตเตอรี่ 5 ชุด: คุณสมบัติ: เอฟเฟกต์การทรงตัว 4.2V พร้อมกระแสไฟฟ้า 68mA; คำอธิบายจุดเชื่อม: การเชื่อมต่อ B5 + กับขั้วบวกของก้อนแบตเตอรี่ เชื่อมต่อ B4 + กับจุดสัมผัสระหว่างแบตเตอรี่ 4 และแบตเตอรี่ 5; การเชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 3 และแบตเตอรี่ 4; การเชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 2 และแบตเตอรี่ 3; การเชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 1 และแบตเตอรี่ 2; · B - เชื่อมต่อกับขั้วลบของก้อนแบตเตอรี่ ขนาดสินค้า: 37.3 * 25.8 * 2.4 มม พารามิเตอร์บอร์ดสมดุลแบตเตอรี่ 6 ซีรีส์: คุณสมบัติ: แรงดันไฟฟ้าสมดุล 4.2V กระแสไฟฟ้าสมดุลคือ 66mA; คำอธิบายข้อต่อบัดกรี: ขั้วลบของก้อนแบตเตอรี่ - เชื่อมต่อกับขั้วลบของก้อนแบตเตอรี่ ถ่าน 2 ก้อนเชื่อมต่อกับจุดสัมผัสระหว่างถ่าน 1 ก้อน/ก้อน ถ่าน 2 B2 เชื่อมต่อจุดสัมผัสระหว่างถ่าน 2 ก้อน และแบตเตอรี่ 3 หัวเชื่อมต่อกับแบตเตอรี่ 3 และ B3 เชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 3 กับแบตเตอรี่ 4 เชื่อมต่อ B4 กับจุดสัมผัสระหว่างแบตเตอรี่ 4 กับแบตเตอรี่ 5 เชื่อมต่อ B5 กับจุดสัมผัสระหว่างแบตเตอรี่ 5 ถึงแบตเตอรี่ 6 เชื่อมต่อกับขั้วบวกของชุดแบตเตอรี่ B6 ที่เชื่อมต่อกับขั้วบวกของชุดแบตเตอรี่ ขนาดสินค้า: 37.3 * 25.8 * 2.4 มม พารามิเตอร์บอร์ดสมดุลแบตเตอรี่ 7 ซีรีส์: คุณสมบัติ: แรงดันไฟฟ้าสมดุล 4.2V กระแสไฟฟ้าสมดุลคือ 66mA; คำอธิบายข้อต่อบัดกรี: ขั้วลบของก้อนแบตเตอรี่ - เชื่อมต่อกับขั้วลบของก้อนแบตเตอรี่ ถ่าน 2 ก้อนเชื่อมต่อกับจุดสัมผัสระหว่างถ่าน 1 ก้อน/ก้อน ถ่าน 2 B2 เชื่อมต่อจุดสัมผัสระหว่างถ่าน 2 ก้อน และแบตเตอรี่ 3 หัวเชื่อมต่อกับแบตเตอรี่ 3 และ B3 เชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 3 กับแบตเตอรี่ 4 เชื่อมต่อ B4 กับจุดสัมผัสระหว่างแบตเตอรี่ 4 กับแบตเตอรี่ 5 เชื่อมต่อ B5 กับจุดสัมผัสระหว่างแบตเตอรี่ 5 ถึงแบตเตอรี่ 6 เชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 6 และแบตเตอรี่ 7 บี 7 เชื่อมต่อกับขั้วบวกของก้อนแบตเตอรี่โดย B7 เชื่อมต่อกับขั้วบวกของก้อนแบตเตอรี่ ขนาดสินค้า: 37.3 * 25.8 * 2.4 มม พารามิเตอร์บอร์ดสมดุลแบตเตอรี่ 8 ซีรีส์: คุณสมบัติ: แรงดันไฟฟ้าสมดุล 4.2V กระแสไฟฟ้าสมดุลคือ 66mA; คำอธิบายข้อต่อบัดกรี: ขั้วลบของก้อนแบตเตอรี่ - เชื่อมต่อกับขั้วลบของก้อนแบตเตอรี่ ถ่าน 2 ก้อนเชื่อมต่อกับจุดสัมผัสระหว่างถ่าน 1 ก้อน/ก้อน ถ่าน 2 B2 เชื่อมต่อจุดสัมผัสระหว่างถ่าน 2 ก้อน และแบตเตอรี่ 3 หัวเชื่อมต่อกับแบตเตอรี่ 3 และ B3 เชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 3 กับแบตเตอรี่ 4 เชื่อมต่อ B4 กับจุดสัมผัสระหว่างแบตเตอรี่ 4 กับแบตเตอรี่ 5 เชื่อมต่อ B5 กับจุดสัมผัสระหว่างแบตเตอรี่ 5 ถึงแบตเตอรี่ 6 เชื่อมต่อจุดสัมผัสระหว่างแบตเตอรี่ 6 และแบตเตอรี่ 7 เชื่อมต่อ B7 เข้ากับจุดสัมผัสระหว่างแบตเตอรี่ 7 ถึงแบตเตอรี่ 8 แบตเตอรี่ชนิดนี้สามารถเชื่อมต่อกับขั้วบวกของก้อนแบตเตอรี่ได้ โดย B8 จะเชื่อมต่อกับขั้วบวกของก้อนแบตเตอรี่ ขนาดสินค้า: 37.3 * 25.8 * 2.4 มม
