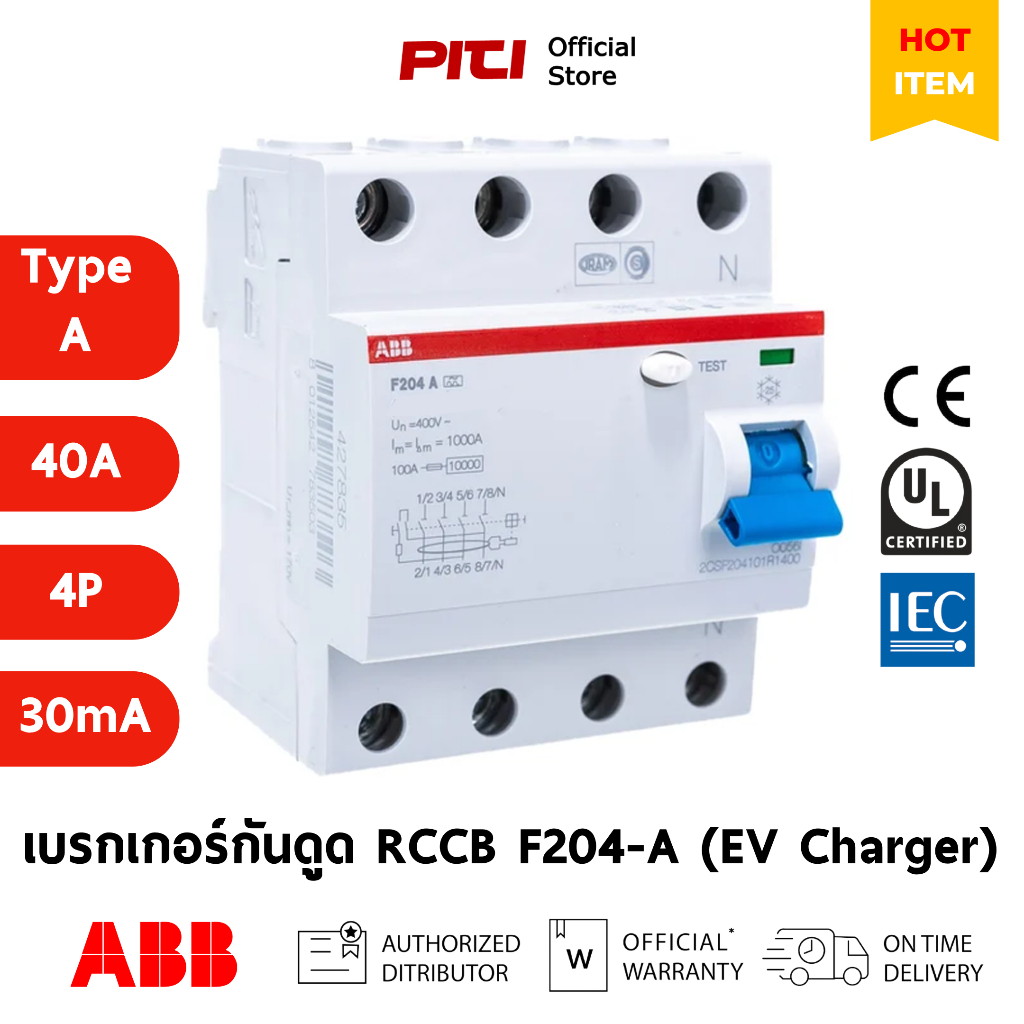

ABB เบรกเกอร์กันดูด RCCB F204A 40A 4P Type A-40/0.03 (RCD DC6mA ในตัว) # 2CSF204101R1400

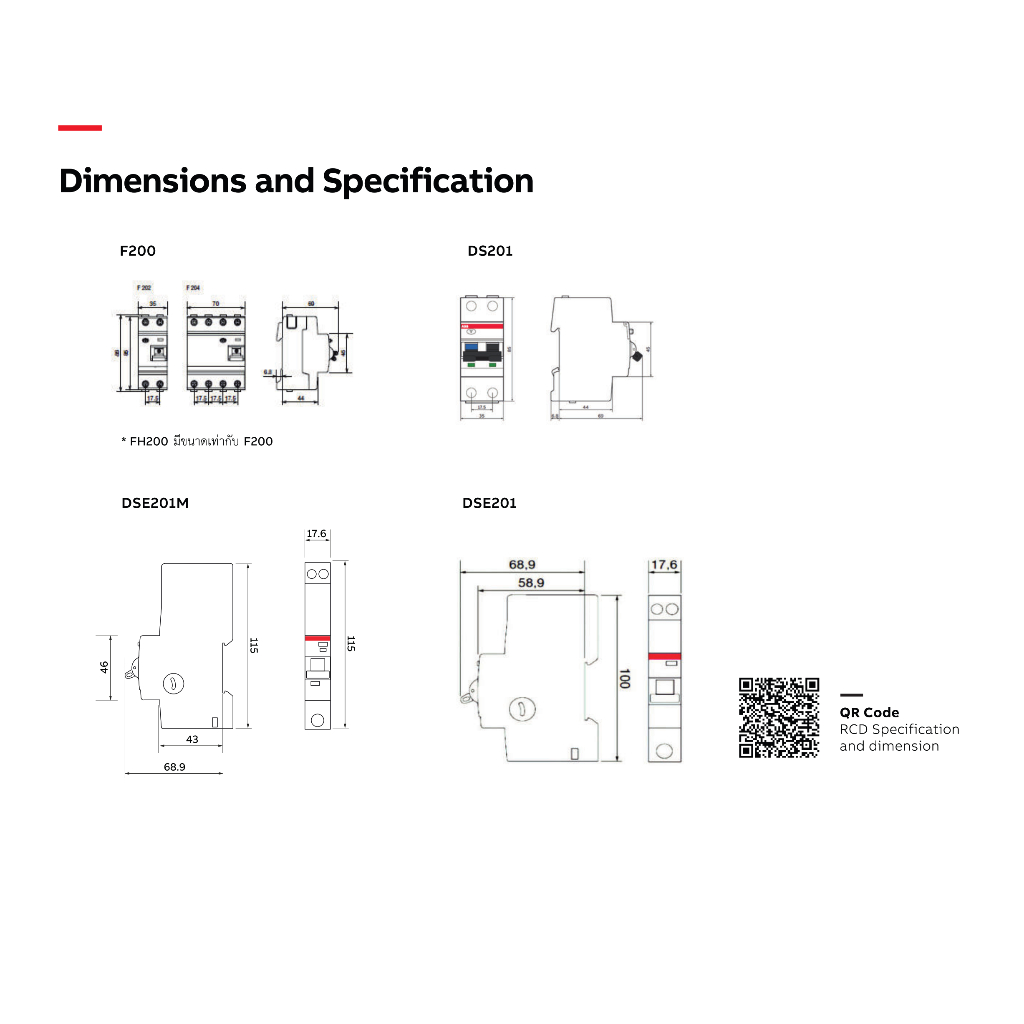

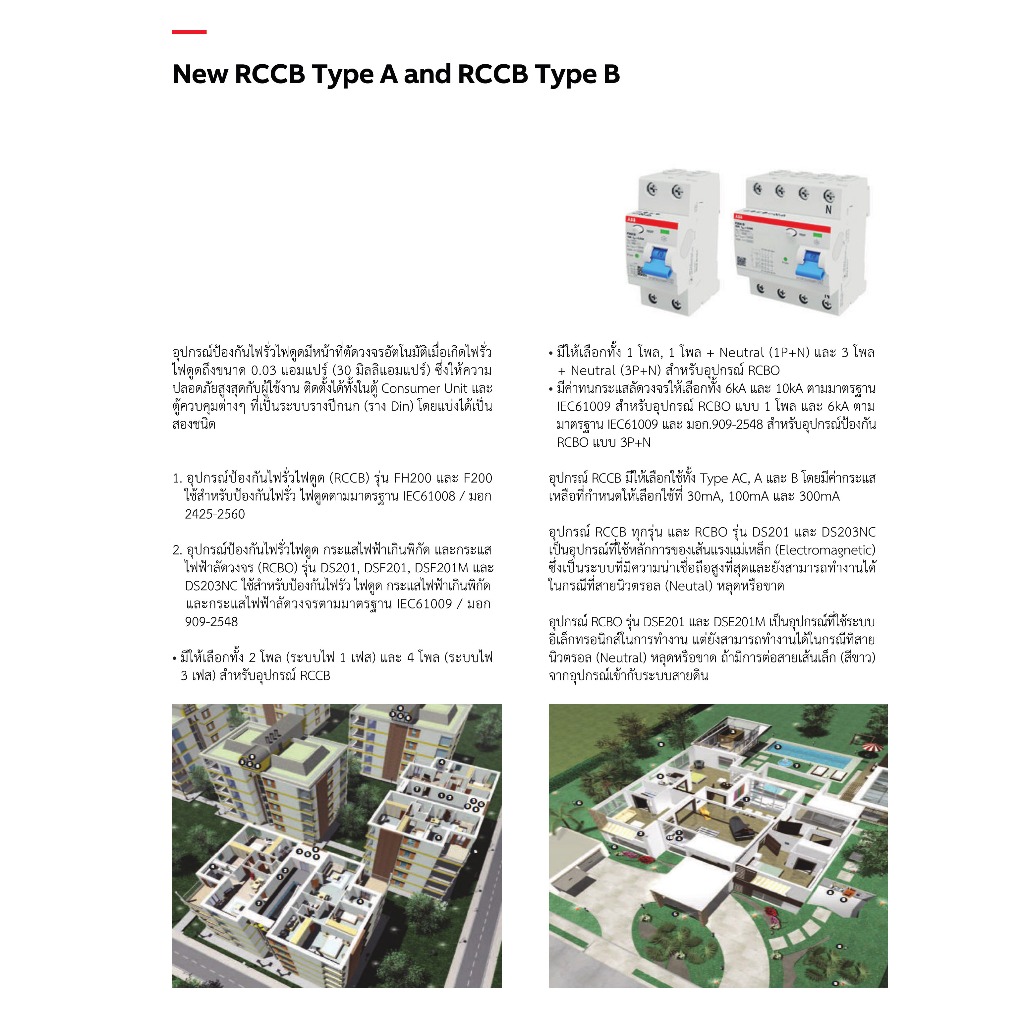

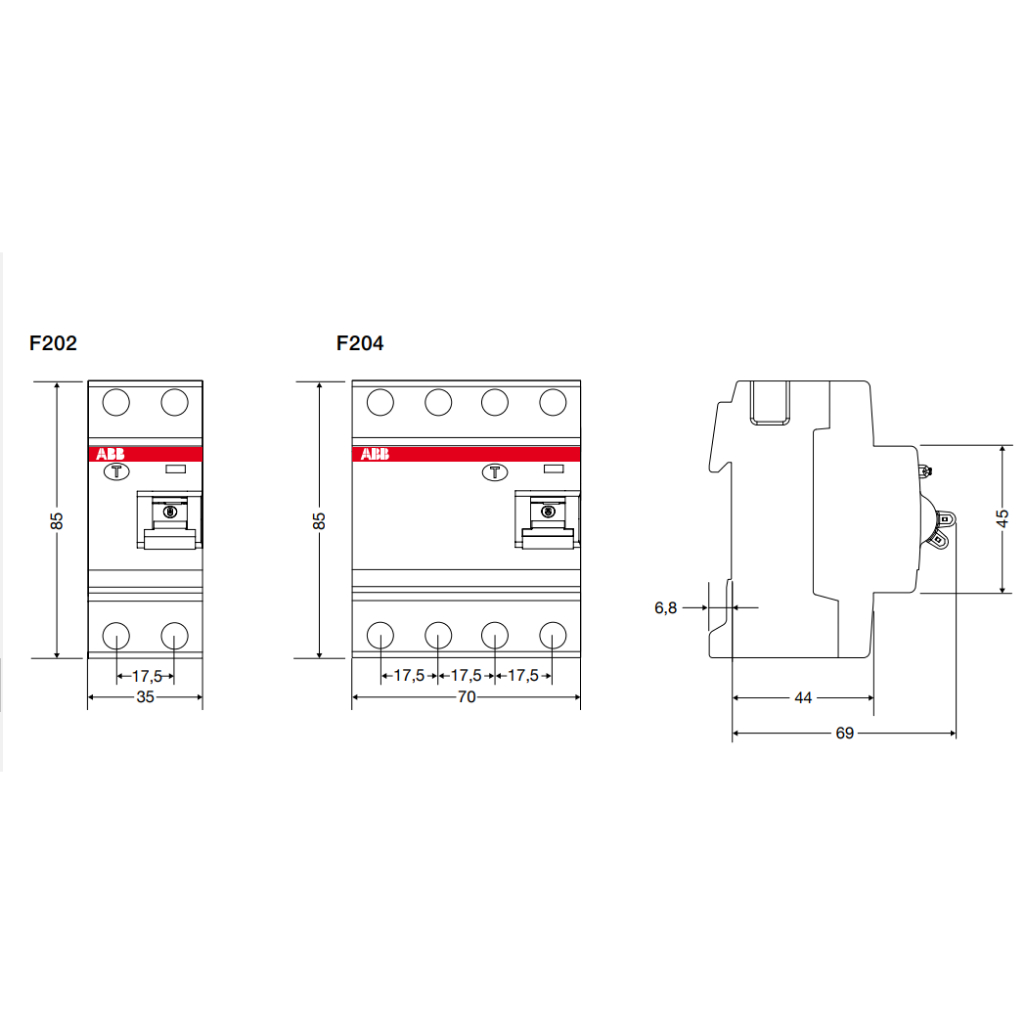

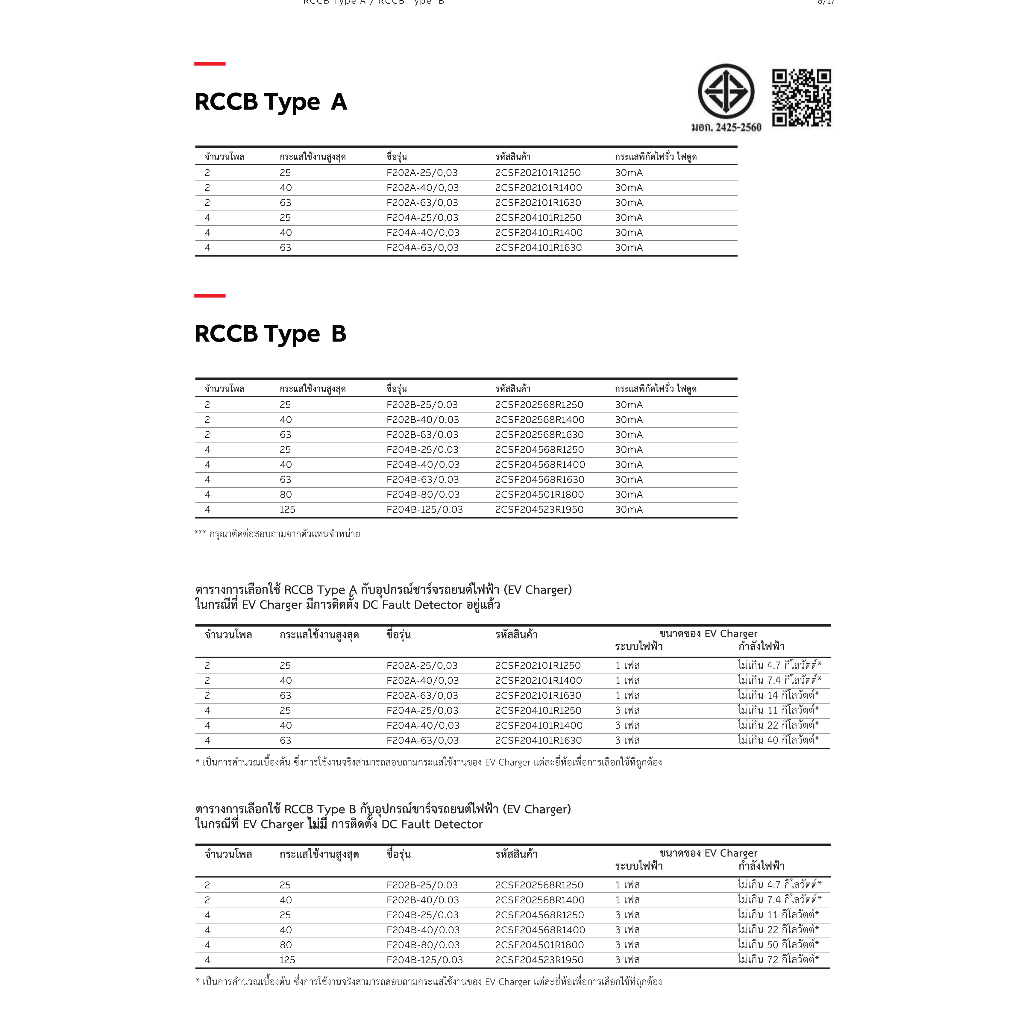

ABB เบรกเกอร์กันดูด RCCB F204A 40A 4P Type A-40/0.03 (RCD DC6mA ในตัว) เหมาะกับงานติดตั้ง EV Charger # 2CSF204101R1400 ABB เบรกเกอร์กันดูด RCCB F204A 40/0,03 4P 30mA Type A (RCD DC6mA ในตัว) เหมาะกับงานติดตั้งระบบ EV Charger แบบ 4 โพล ระบบไฟ 3 เฟส + นิวตรอน ทำหน้าที่ตรวจจับ “กระแสรั่ว/ไฟดูด” ถ้ามีกระแสรั่วออกไปยังโลหะหรือกราวด์ (earth) RCCB จะตัดวงจรทันที และมีระบบป้องกัน RCD DC Leakage ≥ 6mA ซึ่งจำเป็นมากสำหรับ EV Charger เพื่อป้องกันไฟฟ้าดูดหรือไฟรั่วที่อาจอันตราย การทำงาน (Operating / Protection Principles) ✅ RCCB (Residual Current Circuit Breaker) หรือที่เรียกว่า RCD (Residual Current Device) เป็นอุปกรณ์ที่ป้องกัน ไฟรั่ว และ ไฟดูด โดยการตรวจจับว่ามีกระแสไฟฟ้าที่ออกจากวงจรหลัก (เฟส + นิวตรอน) ✅ เมื่อมีกระแสรั่วเกินค่าที่ตั้งไว้ (ในรุ่นนี้คือ 30 mA) ตัวเบรกเกอร์จะตัดวงจรทันที เพื่อป้องกันอันตรายแก่ผู้ใช้หรืออุปกรณ์ ✅ “Type A” เพิ่มความสามารถให้ตรวจจับกระแสรั่วที่มีการผสมของ DC Pulsating ร่วมด้วย ✅ มี “RCD DC6mA ในตัว” — สิ่งนี้อาจหมายถึงว่ามีความสามารถในการตรวจจับกระแส DC รั่ว (หรือกระแส DC ที่ผิดปกติเล็กน้อย) ที่ระดับ 6 mA ได้ด้วย โดยเฉพาะในงาน EV Charger ซึ่งบ่อยครั้งมีแหล่ง DC ที่อาจมีรั่วออกมา (เช่นจากวงจรภายในตัวเครื่องชาร์จ) ซึ่งถ้ากระแส DC รั่วเกิน 6 mA อาจทำให้ RCD วิธีการใช้งาน (Installation & Operation) 1. ตรวจสอบอุปกรณ์ ✅ ตรวจสอบรุ่น, ค่ากระแส (แอมป์ A), ค่ากระแสรั่วที่ตัด (30 mA) และจำนวนโพล (4P) ให้ตรงกับการออกแบบวงจร ✅ ตรวจสอบตัวเครื่องว่าไม่มีความเสียหาย, ขั้วต่อและปุ่ม TEST อยู่ในสภาพสมบูรณ์ 2. โครงสร้างการเชื่อมต่อทั่วไป (Wiring Integration / Distribution / Consumer) ⚡แหล่งจ่ายไฟหลัก (จากมิเตอร์ / MDB) ↓ [ เมนเบรกเกอร์ ] MCB / MCCB (3P/4P) ┌────────────┴─────────────┐ │ │ L1 L2 L3 N ← สายนำไฟ │ │ ▼ ▼ ┌─────────────────────────┐ RCCB F204A 4P Type A / 30mA / DC6mA └─────────────────────────┘ IN → L1 L2 L3 N → OUT ↓ ไปยังโหลด EV Charger (AC) (1 เฟส หรือ 3 เฟส) ↓ รถยนต์ไฟฟ้า (EV) ⚡ ตัวอย่างการเชื่อมต่อแบบ 1 เฟส (EV Charger 7.4 kW) L → MCB 2P → RCCB F204A (ใช้ L และ N) → EV Charger N → ----------------------------------------------↑ PE → บัสกราวด์ → เครื่องชาร์จ ⚡ ตัวอย่างการเชื่อมต่อแบบ 3 เฟส L1 L2 L3 N → MCB 4P → RCCB F204A 4P → EV Charger 3 เฟส PE → บัสกราวด์ → เครื่องชาร์จ ✅ สายกราวด์ (PE) ไม่ผ่าน RCCB ✅ ต้องต่อดังนี้ : อุปกรณ์ → PE → บัสกราวด์ → หลักดิน (Ground Rod) 3. ลำดับการติดตั้ง ✅ ติดตั้ง RCCB ใน ตู้คอนซูมเมอร์ หรือ ตู้โหลดเซ็นเตอร์ โดยให้อยู่หลังเมนเบรกเกอร์ (MCB/MCCB) ✅ ต่อสาย L1-L2-L3-N ผ่าน RCCB ให้ถูกต้อง (อินพุต/เอาต์พุต) ✅ ต่อสายดิน (PE) ของวงจรตรงไปยังบัสกราวด์ ไม่ผ่าน RCCB 4. การใช้งาน ✅ หลังติดตั้ง ให้เลื่อนสวิตช์ RCCB ไปที่ตำแหน่ง ON เพื่อจ่ายไฟ ✅ ใช้งาน EV Charger หรือโหลดตามปกติ (ต้องไม่เกินพิกัด แอมป์ A) ที่กำหนด ✅ ถ้าเกิดไฟรั่วเกิน 30 mA หรือเกิดความผิดปกติในวงจร RCCB จะตัดวงจรอัตโนมัติ ✅ เมื่อต้องการเปิดใช้งานอีกครั้ง ให้ตรวจสอบสาเหตุของการตัด → ปรับสวิตช์กลับไปที่ ON หลังแก้ไขแล้ว ✅ กดปุ่ม TEST ทุกเดือน เพื่อทดสอบว่ากลไกตัดวงจรทำงานสมบูรณ์ ข้อควรระวัง / ข้อจำกัด ⚠️ อย่าใช้ RCCB แทนเบรกเกอร์หลัก เพราะไม่ได้ป้องกันกระแสลัดวงจรหรือโอเวอร์โหลด ⚠️ ให้แน่ใจว่าทุกเส้นของวงจร (L1, L2, L3, N) ผ่าน RCCB เดียวกันทั้งหมด และ Neutral ไม่แชร์กับวงจรอื่น ⚠️ ควรติดตั้งโดยช่างไฟฟ้าที่ได้รับอนุญาตตามมาตรฐานความปลอดภัย ⚠️ ตรวจสอบสายดิน (PE) ขาด = RCCB จะ ไม่ตัด เวลามีไฟดูด ขนาด (Dimensions) ✅ ความกว้าง (Width): 72 มม. ✅ ความสูง (Height): 85 มม. ✅ ความลึก/ความยาว (Depth/Length): 69 มม. ✅ น้ำหนัก (Weight) : 0.35 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB RCCB F204A 40/0,03 4P 30mA Type A (RCD DC6mA) ✅ กระแสใช้งาน (Rated Current, In) : 40A ✅ ประเภท (Poles) : 4 Pole 3 เฟส + นิวตรอน ✅ ความไวต่อกระแสรั่ว (Residual current / Trip sensitivity) : 30 mA ✅ แรงดันไฟทำงาน (Rated Voltage) : 230/400 VAC ✅ วิธีการติดตั้ง : บนราง DIN อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ ตู้คอนซูเมอร์ / Load Center / Mistral65 ติดตั้ง RCCB + MCB ให้เป็นระบบ ⚙️ MCB / MCCB (เช่น ABB S203, Tmax XT1) ป้องกันกระแสเกินและลัดวงจร ติดตั้งก่อน RCCB ⚙️ Surge Protective Device (SPD) ป้องกันแรงดันเกินชั่วขณะ ติดตั้งก่อน RCCB หรือขนาน ⚙️ Busbar / Terminal Block สำหรับจัดระเบียบสาย ช่วยให้เดินสายเข้า-ออกสวยงามและปลอดภัย สรุป 🔌 ABB RCCB F204A 4P 30mA Type A (RCD DC6mA) ทำงานโดยตรวจจับ “กระแสรั่ว/ไฟดูด” ระหว่างสาย L และ N ระบบไฟ 3 เฟส หากพบจะตัดไฟทันที Type A ใช้ป้องกันไฟรั่วแบบ AC และมีระบบป้องกัน RCD DC Leakage ≥ 6mA ซึ่งจำเป็นมากสำหรับ EV Charger ดังนั้นอุปกรณ์จึงเหมาะกับตดตั้งในระบบ EV Charger
