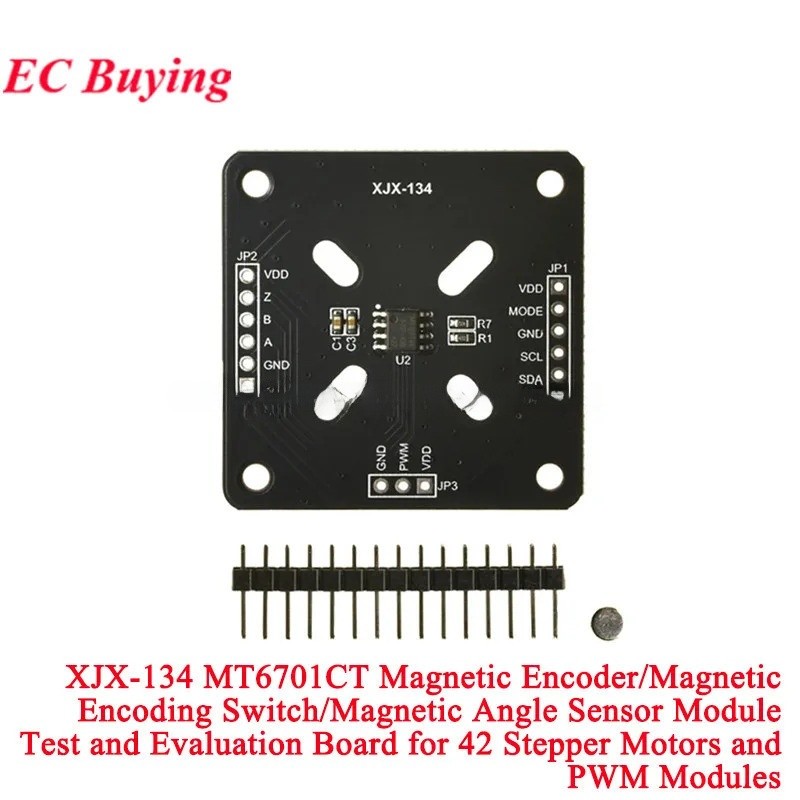

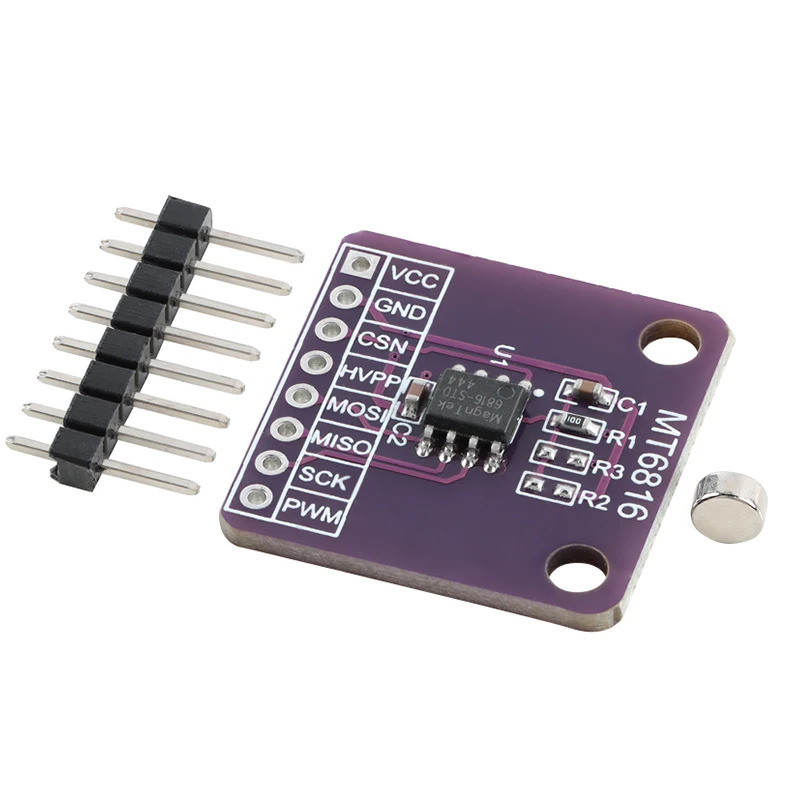

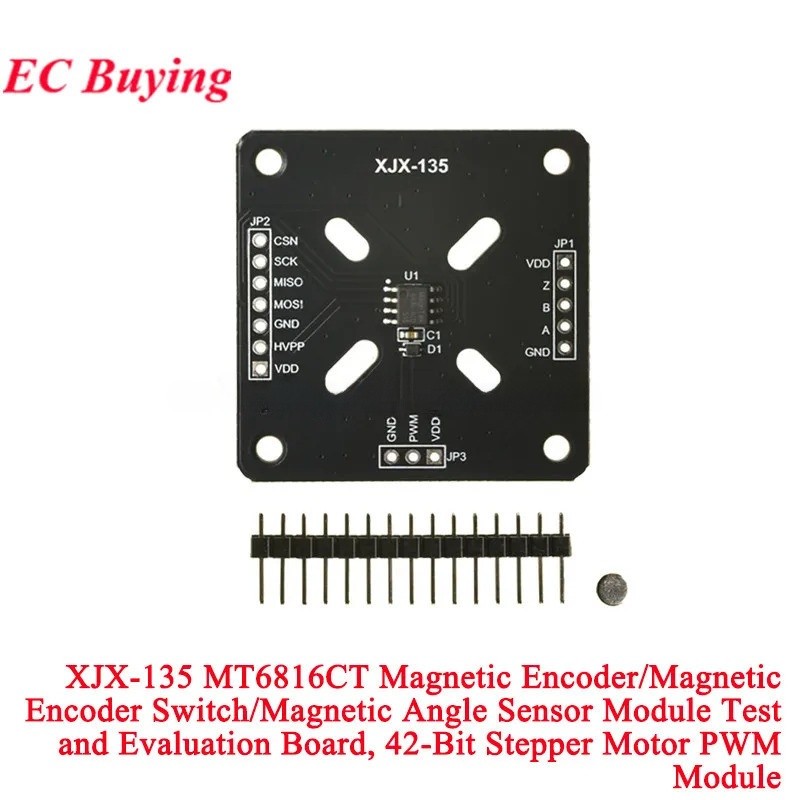

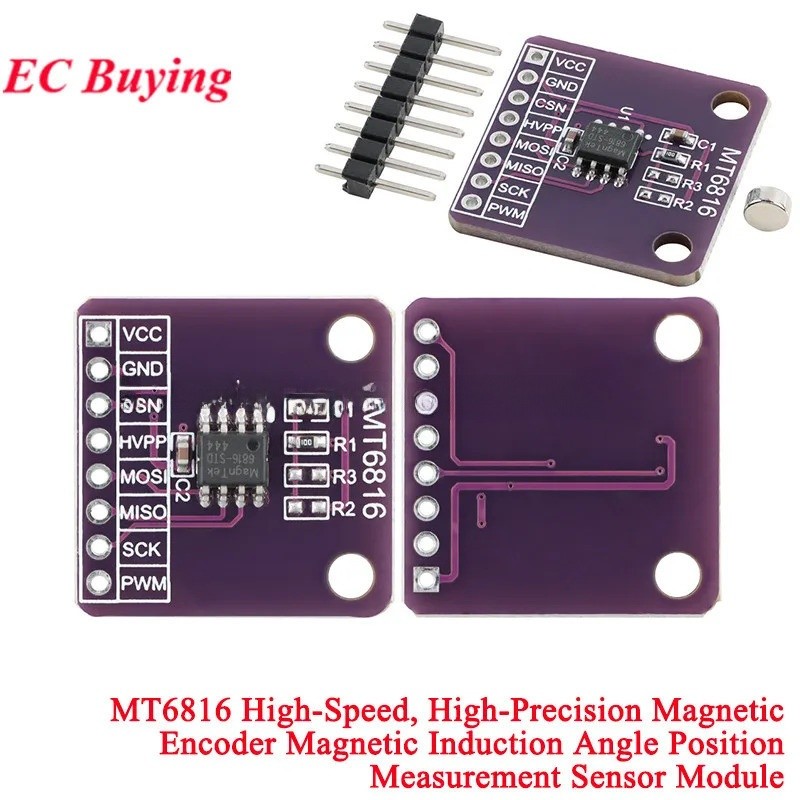

MT6816 ความเร็วสูงความแม่นยําแม่เหล็ก Encoder มุมเหนี่ยวนําตําแหน่งวัดโมดูลเซ็นเซอร์ MT6701CT ทดสอบ Eatreation Board

ชิปเข้ารหัสแม่เหล็ก MT6816 เป็นชิปเข้ารหัสแม่เหล็กความเร็วสูงและมีความแม่นยำสูงรุ่นใหม่ ส่วนใหญ่จะใช้ในการควบคุมมอเตอร์กระแสตรงไร้แปรงถ่านการควบคุมเซอร์โวมอเตอร์และการควบคุมมอเตอร์สเต็ปเปอร์แบบปิด เนื่องจากชิปตอบสนองต่อการเปลี่ยนแปลงทิศทางของสนามแม่เหล็กขนานกับพื้นผิวชิปเท่านั้น MT6816 จึงมีความทนทานต่อความคลาดเคลื่อนต่ำสำหรับข้อผิดพลาดในการตัดแต่งแม่เหล็กและระยะห่างระหว่างแม่เหล็กและชิป._x000D_ _x000D_ MT6816 มีช่วงอุณหภูมิในการทำงานที่กว้างตั้งแต่ -40°125 องศาเซลเซียสถึง 125 องศาเซลเซียส°สถานการณ์การใช้งานกว้างขึ้นอย่างมีนัยสำคัญ MT6816 มีอินเทอร์เฟซเอาต์พุต ABZ ที่เพิ่มขึ้นเพื่อแทนที่ตัวเข้ารหัสโฟโตอิเล็กทริกแบบเดิมที่มีความละเอียดสูงสุด 1024 พัลส์ / ปฏิวัติหรือ 4096 ขั้นตอน / การปฏิวัติ นอกจากนี้ยังมีสัญญาณ UVW ที่เพิ่มขึ้นตั้งโปรแกรมได้ตั้งแต่ 1 ถึง 16 ขั้วเพื่อแทนที่เอฟเฟกต์ Hall _x000D_ _x000D_ MT6816 มีอินเทอร์เฟซ SPI 3 สายหรือ 4 สายสำหรับคอมพิวเตอร์โฮสต์หรือ MCU เพื่ออ่านชิป &#x27ค่ามุมภายใน 14 บิตแน่นอน เอาต์พุต PWM แบบมีสายเดียวยังให้ข้อมูลมุมแน่นอน 12 บิต _x000D_ _x000D_ คุณสมบัติและประโยชน์ของผลิตภัณฑ์ _x000D_ _x000D_ ใช้เทคโนโลยีแม่เหล็กไฟฟ้า AMR ขั้นสูงซึ่งให้ 0-360° การตรวจจับตำแหน่งมุมแน่นอน _x000D_ เอาต์พุตความละเอียดข้อมูลมุม 14 บิต _x000D_ รองรับความเร็วสูงถึง 25,000 รอบต่อนาที _x000D_ เวลาแฝงของระบบสำหรับเอาต์พุตมุมคือ <2 μs._x000D_ ใช้งานในช่วงอุณหภูมิ -40°125 องศาเซลเซียสถึง 125 องศาเซลเซียส°ซี. _x000D_ รองรับ ABZ ที่เพิ่มขึ้น, UVW ที่เพิ่มขึ้น, PWM ที่ค่าแน่นอนและเอาต์พุตบัส SPI _x000D_ เอาต์พุต ABZ ที่เพิ่มขึ้นรองรับ 1 ถึง 1024 พัลส์ / ปฏิวัติพร้อมความละเอียดจำนวนเต็มที่ผู้ใช้ตั้งโปรแกรมได้ _x000D_ เอาต์พุต UVW ที่เพิ่มขึ้นรองรับ 1 ถึง 16 ขั้วพร้อมคู่เสาจำนวนเต็มที่ผู้ใช้ตั้งโปรแกรมได้ _x000D_ ได้รับการรับรอง AECQ-100 _x000D_ แอปพลิเคชัน _x000D_ _x000D_ เซ็นเซอร์ตำแหน่งมุมสัมบูรณ์ _x000D_ การควบคุมมอเตอร์กระแสตรงแบบไม่มีแปรงถ่าน _x000D_ การควบคุมมอเตอร์เซอร์โว _x000D_ การควบคุมมอเตอร์สเต็ปเปอร์แบบวงปิด _x000D_ แทนที่แอปพลิเคชันเข้ารหัสโฟโตอิเล็กทริคบางตัว รายละเอียดสินค้า: JX-134 รายละเอียดสินค้า: คุณสมบัติชิป MT6701 ของ MT6701 1. แรงดันไฟฟ้าที่ใช้งาน: 3.3V ถึง 5.0V, EEPROM ในตัว (VDD> 4.5V ต้องมั่นใจในระหว่างการเผาไหม้) 2. อินเทอร์เฟซเอาต์พุตอิสระ: I2C, SSI, ABZ, UVW, แรงดันไฟฟ้าอะนาล็อก, PWM และการตรวจจับการกดแกน Z 3. รองรับความเร็วในการหมุนสูง 55,000 รอบต่อนาที 4. เทคโนโลยีจากฮอลล์: การตรวจจับตำแหน่งเชิงมุมตั้งแต่ 0 ถึง 360°; รุ่นชิปหลัก: MT6701CT-AAD การสื่อสาร IIC: อินเทอร์เฟซ JP1 เป็นอินเทอร์เฟซการสื่อสาร IIC เมื่อสื่อสารกับ IIC จำเป็นต้องมีการเพิ่มการลัดวงจรของ VDD และ Z ของ JP2 จดหมายข่าว ABZ: JP2 เป็นพอร์ตการสื่อสาร ABZ โดยค่าเริ่มต้น, AB = 256 และ Z = 4. MODE ของ JP1 จะต้องลัดวงจรและต่อสายดินเพื่อ GND. เอาต์พุต PWM: 994.4 เป็นค่าเริ่มต้นของค่า PWM และค่าเริ่มต้นของค่า PWM คือ 994.4 . MODE และ GND ของ JP1 จะต้องลัดวงจรและลดลง. การสื่อสาร SSI: JP2 สามารถสื่อสาร SSI ได้ สายไฟมีดังนี้: การเชื่อมต่อกับ CSN Z เชื่อมต่อกับ CSN เชื่อมต่อกับ CLK เพื่อเชื่อมต่อ CLK การเชื่อมต่อกับ DO MODE คือลัดวงจรกับ VDD ลัดวงจรด้วย VDD รายละเอียดสินค้า: XJX-135 รายละเอียดสินค้า: คุณสมบัติชิป MT6816 ของ MT6816 MT6816 เป็นชิปเข้ารหัสมุมแม่เหล็กรุ่นที่สามที่เปิดตัวโดย MagnTek การวัดมุมสัมบูรณ์ตั้งแต่ 0 ถึง 360° เทคโนโลยีการแปรรูปสัญญาณแม่เหล็กไฟฟ้า () เป็นเทคโนโลยีที่ตั้งอยู่บนพื้นฐานของเทคโนโลยี anisotropic magnetoresistance (AMR) และเทคโนโลยีการประมวลผลสัญญาณที่เป็นกรรมสิทธิ์ ชิปนี้ประกอบด้วยสะพาน AMR Wheatstone และวงจรประมวลผลสัญญาณ ASIC เมื่อสนามแม่เหล็กขนานกับพื้นผิวชิปหมุนชิปจะส่งสัญญาณมุมที่เข้ารหัสโดยมีความล่าช้าของสัญญาณต่ำถึงภายใน 2us ในขณะเดียวกันผู้ใช้ยังสามารถอ่านข้อมูลมุมที่คำนวณภายในด้วยชิปผ่านอินเทอร์เฟซ SPI ความเร็วสูง เมื่อเทียบกับเซ็นเซอร์ Hall แบบเดิมเซ็นเซอร์มุม AMR ทำงานในโซนอิ่มตัวลดข้อกำหนดสำหรับสนามแม่เหล็กและทำให้การติดตั้งง่ายขึ้นสำหรับลูกค้า มีจำหน่ายในบรรจุภัณฑ์ SOP-8 และสามารถใช้ได้กับผู้บริโภคและอุตสาหกรรมต่างๆเช่นการควบคุมข้อเสนอแนะตำแหน่งมอเตอร์และการควบคุมการหมุน รุ่นชิปหลัก: MT6816CT-ACD จดหมายข่าว ABZ: อินเทอร์เฟซ JP1 เป็นอินเทอร์เฟซการสื่อสาร ABZ โดยค่าเริ่มต้น AB = 1024 และ Z = 4 เมื่อสื่อสารกับ ABZ ถ้าไม่จำเป็นต้องมีการเขียนโปรแกรม MTP พิน HVPP จะต้องลัดวงจรเพื่อ GND การสื่อสาร SPI: JP2 เป็นพอร์ตสื่อสาร SPI สี่สายซึ่งสามารถดำเนินการเขียนโปรแกรมชิป MTP ของชิปได้ เอาต์พุต PWM: ความถี่ PWM เริ่มต้นคือ 971. การสื่อสาร UVW: UVW: หมุด W / Z, V / B และ U / A แบบมัลติเพล็กซ์และไม่สามารถใช้งานได้พร้อมกัน
