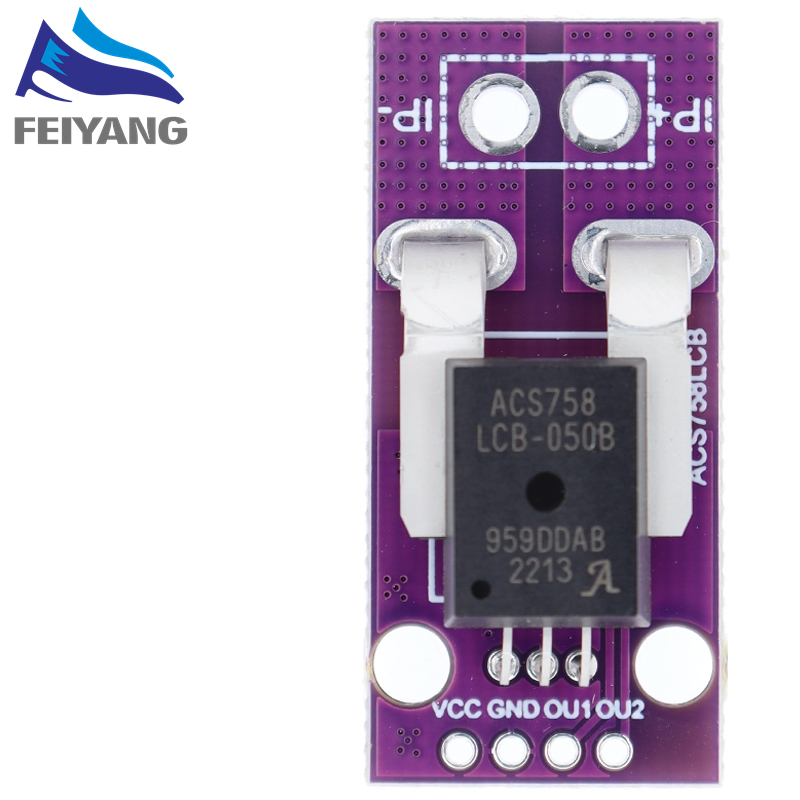

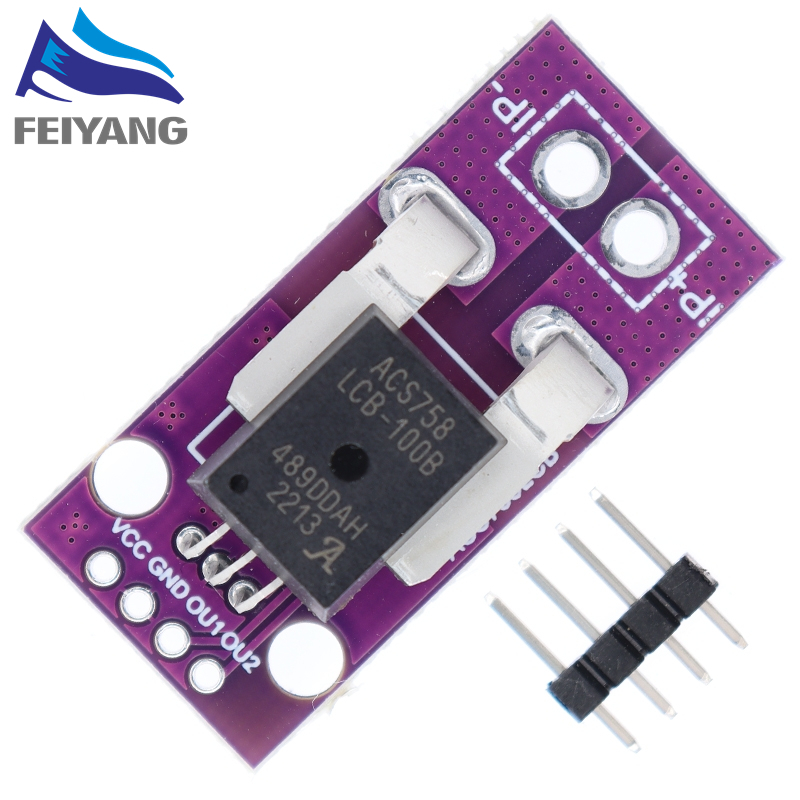

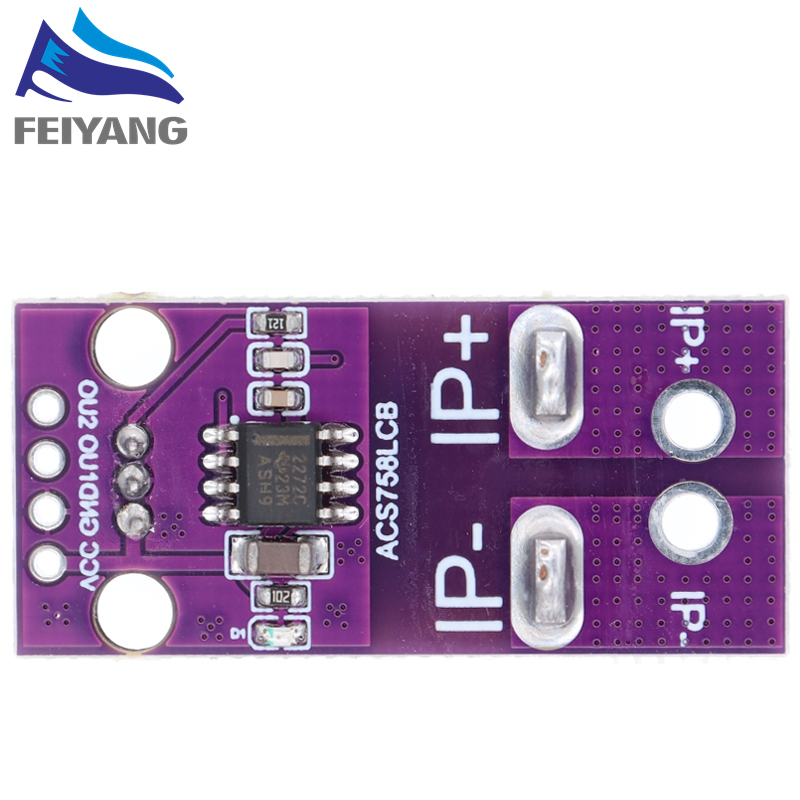

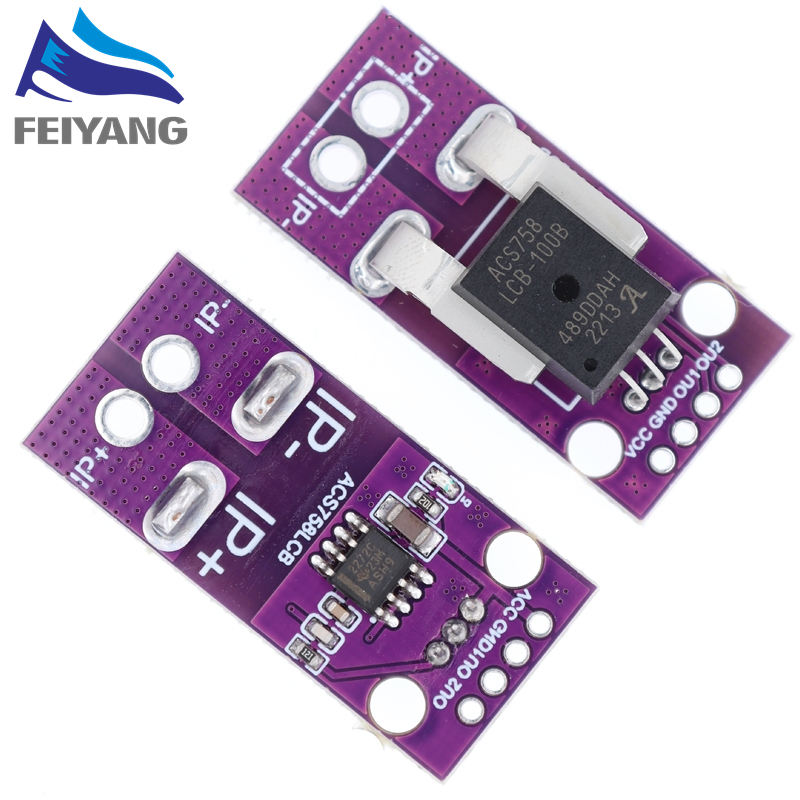

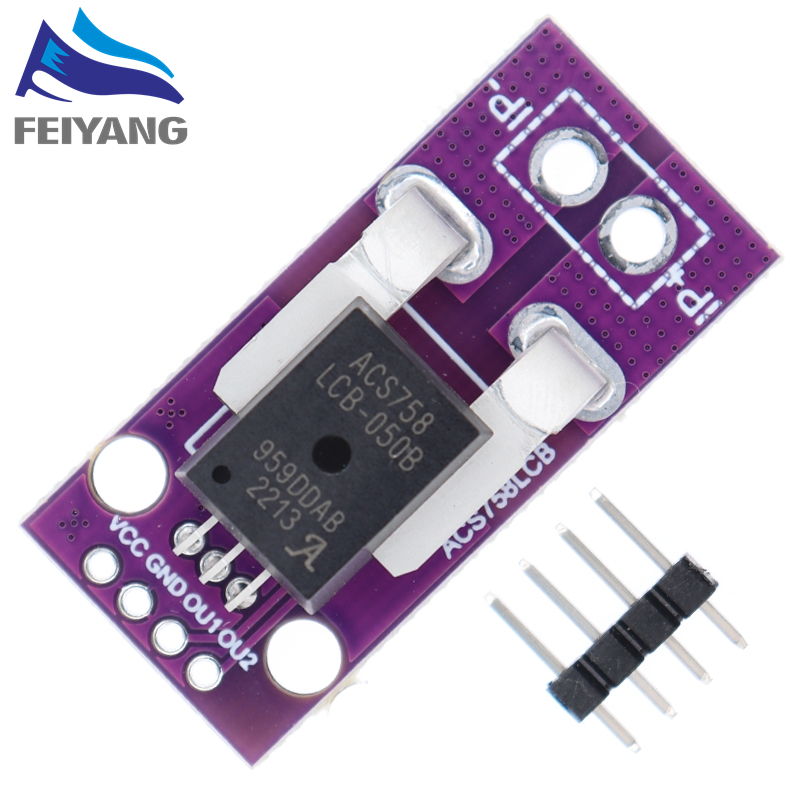

50a 100A Hall Current Sensor โมดูล Linear Analog AC DC 3.3V-5V ACS758 ACS758LCB-050B 100B-PFF-T สําหรับ Arduino RC รุ่น Connector

Cjmcu-758 เป็นโมดูลตรวจจับกระแสไฟฟ้าที่ใช้เซ็นเซอร์กระแส ACS758-LCB Acs758 ประกอบด้วยวงจรเซ็นเซอร์ linear Hall ที่มีความแม่นยำและออฟเซ็ตต่ำพร้อมเส้นทางกระแสทองแดงใกล้เคียงกับผลิตภัณฑ์ กระแสไฟฟ้าที่ใช้ผ่านเส้นทางกระแสทองแดงสามารถสร้างสนามแม่เหล็กที่สามารถเหนี่ยวนำได้โดย IC ของห้องโถงในตัวและแปลงเป็นแรงดันไฟฟ้าเป็นสัดส่วน ความแม่นยำของอุปกรณ์อุปกรณ์ได้รับการปรับให้เหมาะสมโดยการวางสัญญาณแม่เหล็กไว้ใกล้กับเซ็นเซอร์ Hall แรงดันไฟฟ้าขาออกที่แม่นยำและมีความแม่นยำสูงมีให้โดย BICMOS IC ประเภทสับที่เสถียรและมีอคติต่ำซึ่งได้รับการตั้งโปรแกรมเพื่อความแม่นยำ    ความต้านทานภายในของเส้นทางการนำการอ่านโดยทั่วไปจะเป็น 100 คิวโดยมีการสูญเสียพลังงานต่ำ ความหนาของลวดทองแดงจะทำงานภายใต้สภาวะกระแสเกินสูง ขั้วของเส้นทางการนำและหมุดเซ็นเซอร์ (หมุด 1 ถึง 3) ระเบิดด้วยไฟฟ้า ด้วยวิธีนี้จึงสามารถใช้ซีรีส์เซ็นเซอร์ ACS758 1C ในแอปพลิเคชันที่ต้องการฉนวนไฟฟ้า แต่ใช้ฉนวนออปโตหรือเทคนิคฉนวนที่ซับซ้อน อุปกรณ์ ACS758 ได้รับการปรับเทียบอย่างสมบูรณ์ก่อนที่จะส่งจากโรงงาน ซีรีส์ ACS758 เป็นผลิตภัณฑ์ที่ปราศจากสารตะกั่ว หมุดทั้งหมดชุบด้วยหมอก 100% และไม่มีตะกั่วในบรรจุภัณฑ์ กรอบตะกั่ววัดจำนวนมากผลิตด้วยรูที่ปราศจากออกซิเจน Rc ถูกฉีดที่เอาต์พุตและวงจรติดตามแรงดันไฟฟ้าที่สร้างขึ้นด้วยเครื่องขยายเสียงการทำงานเพื่อให้เอาต์พุตมีเสถียรภาพมากขึ้นและเข้ากับความต้านทานของช่อง AD ของไมโครคอนโทรลเลอร์ได้ดีขึ้น เลือกเอาต์พุตสองเอาต์พุตพร้อมกัน (เอาต์พุตค้นหาโดยตรงและแรงดันไฟฟ้าตามเอาต์พุต) เพื่อการเลือกที่ง่าย พารามิเตอร์: แรงดันไฟฟ้าที่ใช้งานได้: 3V-5V (MAN SV) แรงดันไฟฟ้าขาออกคงที่: VCCi2 กระแสไฟฟ้าทำงาน: 135m2A (MAX) ช่วงอุณหภูมิในการจัดเก็บ: -65 C-165 C กระแสไฟขาออกสูงสุด (VIOUT-GND): 3mA แบนด์วิดท์ภายใน: 120 KHz ขนาดโมดูลโมดูลโมดูลโมดูล: 37 มม. X 18 มม ความสัมพันธ์ระหว่างเอาต์พุตแรงดันไฟฟ้าและอินพุตกระแสไฟฟ้า: Vout = VOUT (Q) + Vsens x I Vout (Q) คือแรงดันขาออกแบบคงที่นั่นคือ VCC / 2 นั่นคือไม่มีอินพุตแรงดันอินพุตแรงดันขาออก
