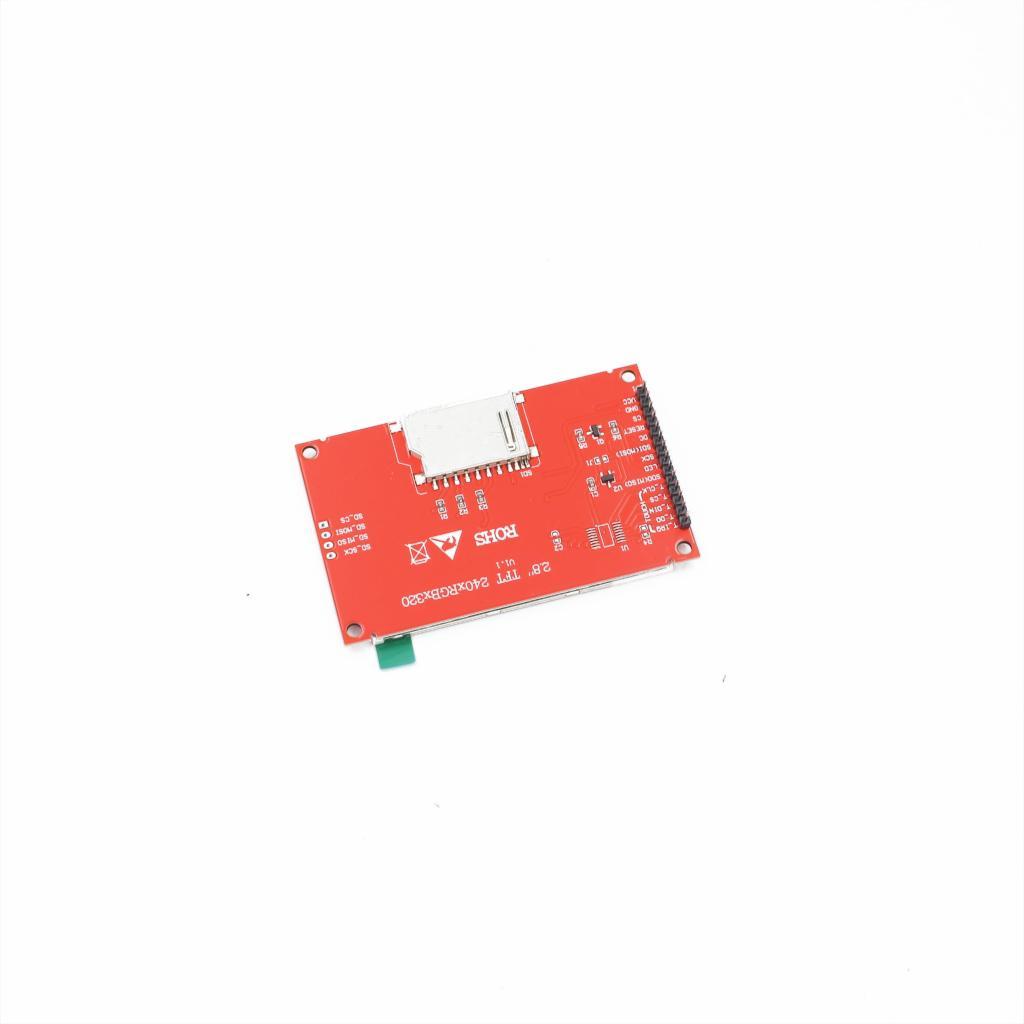

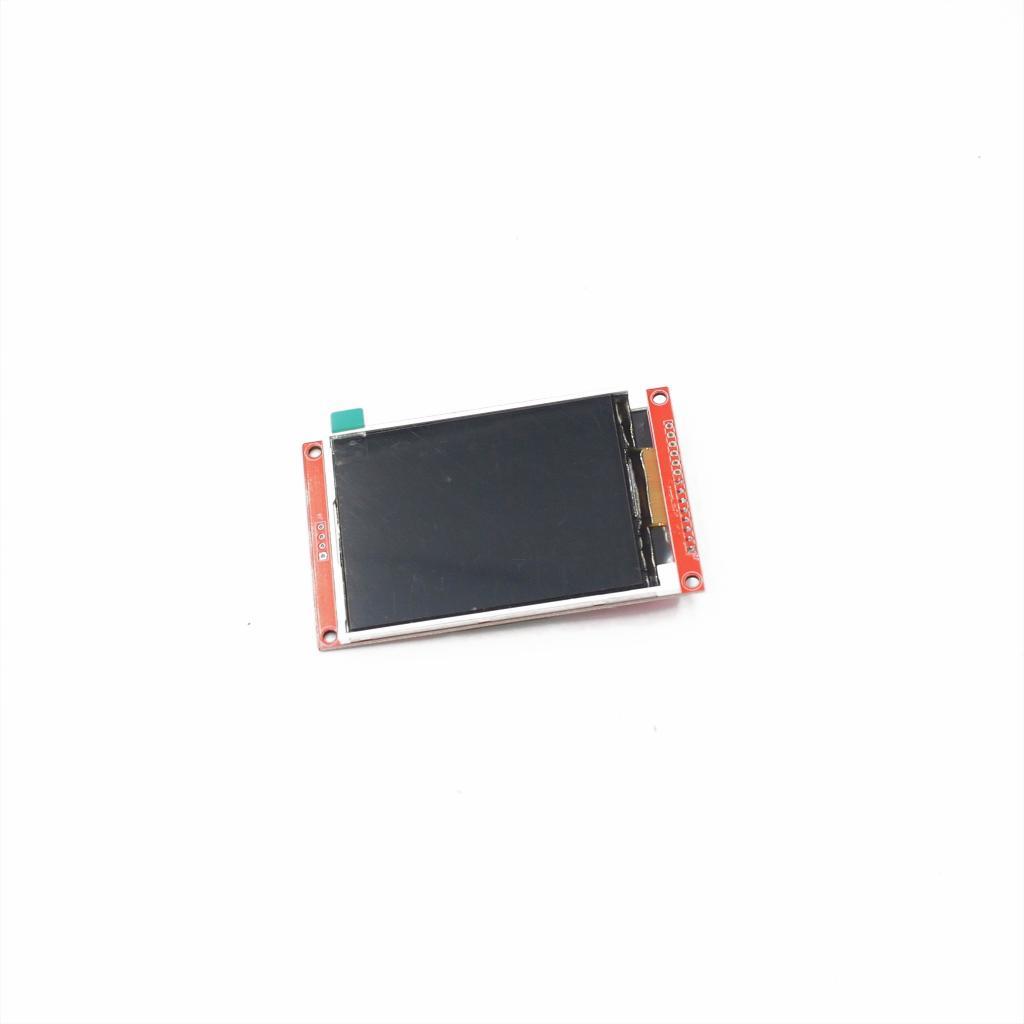

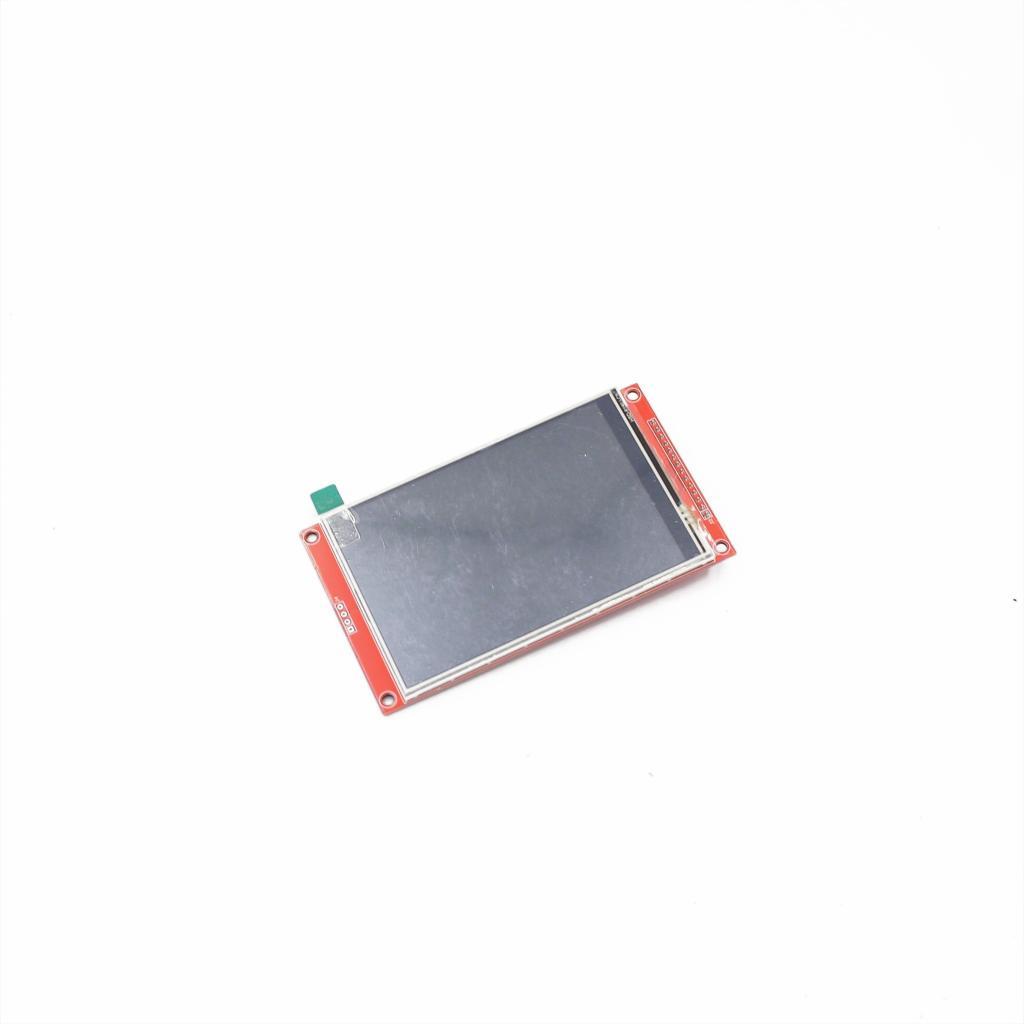

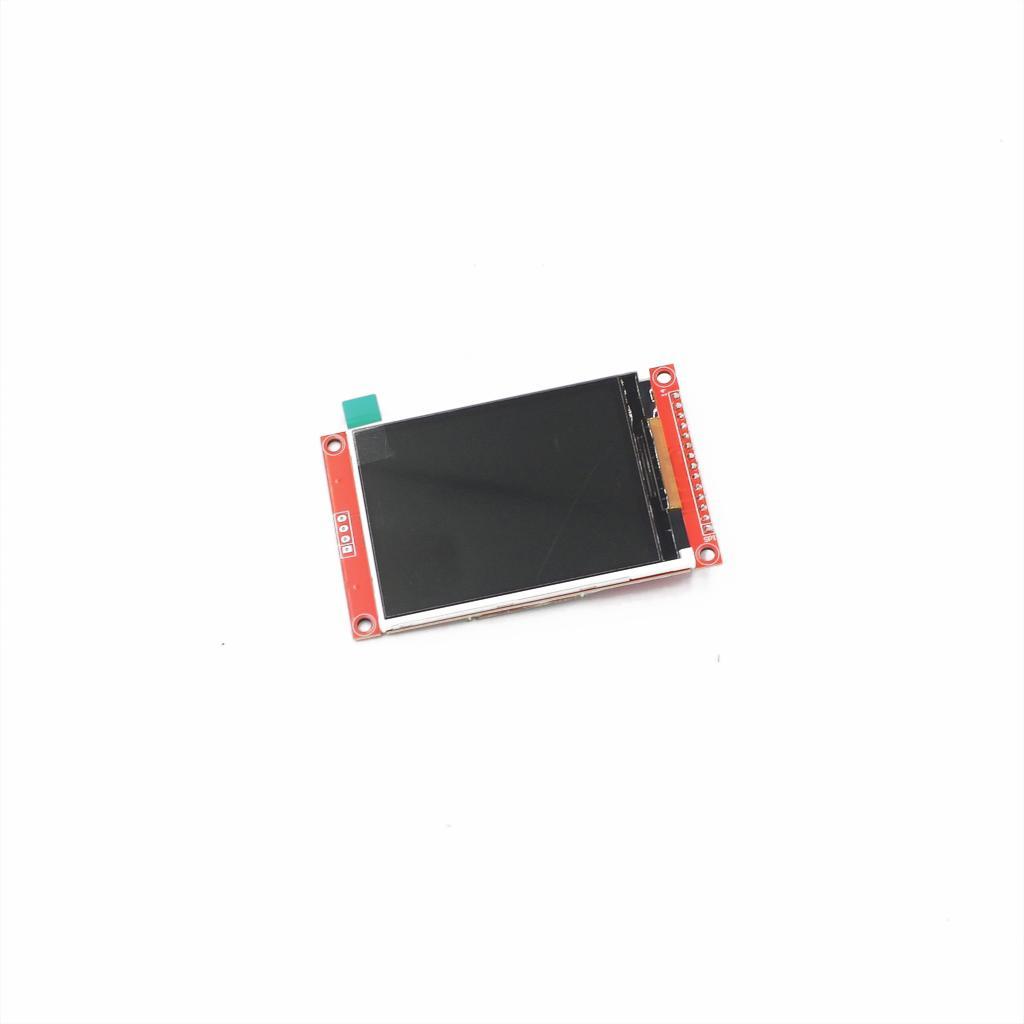

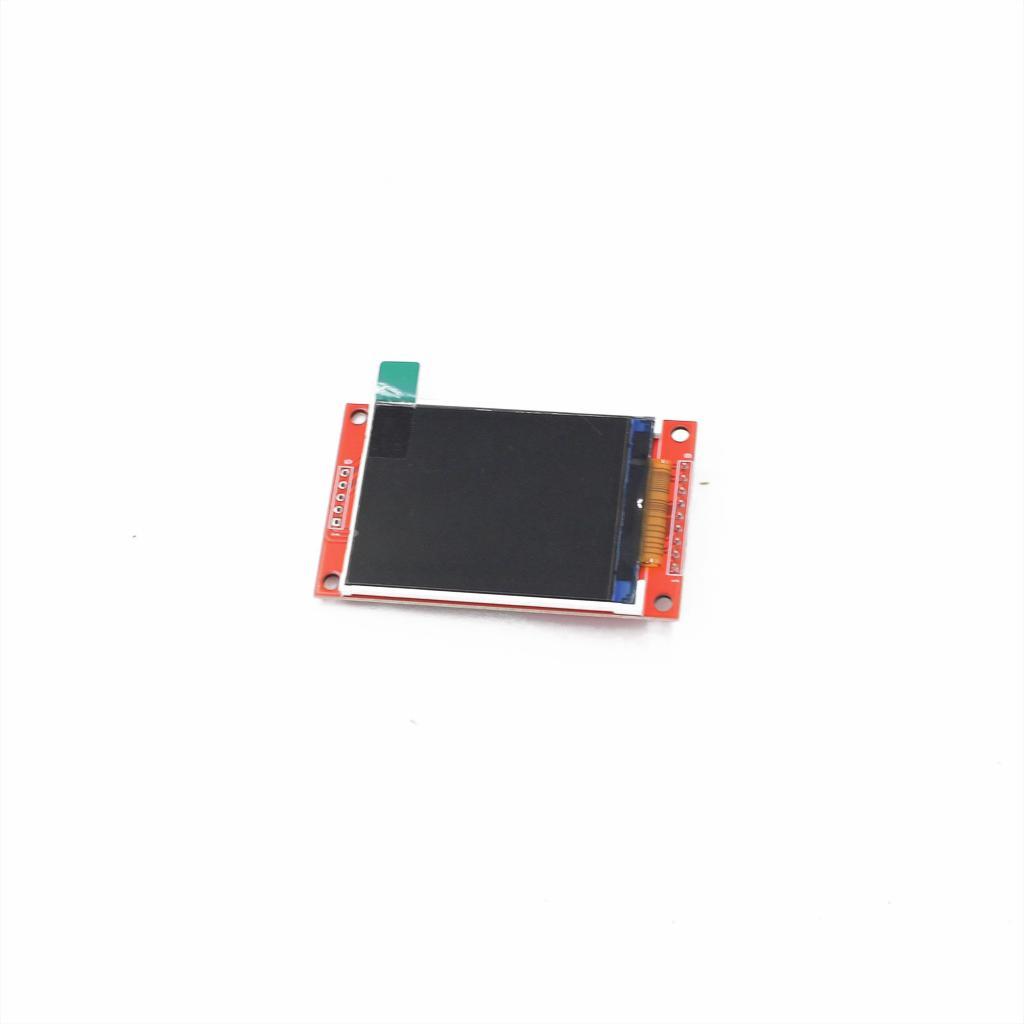

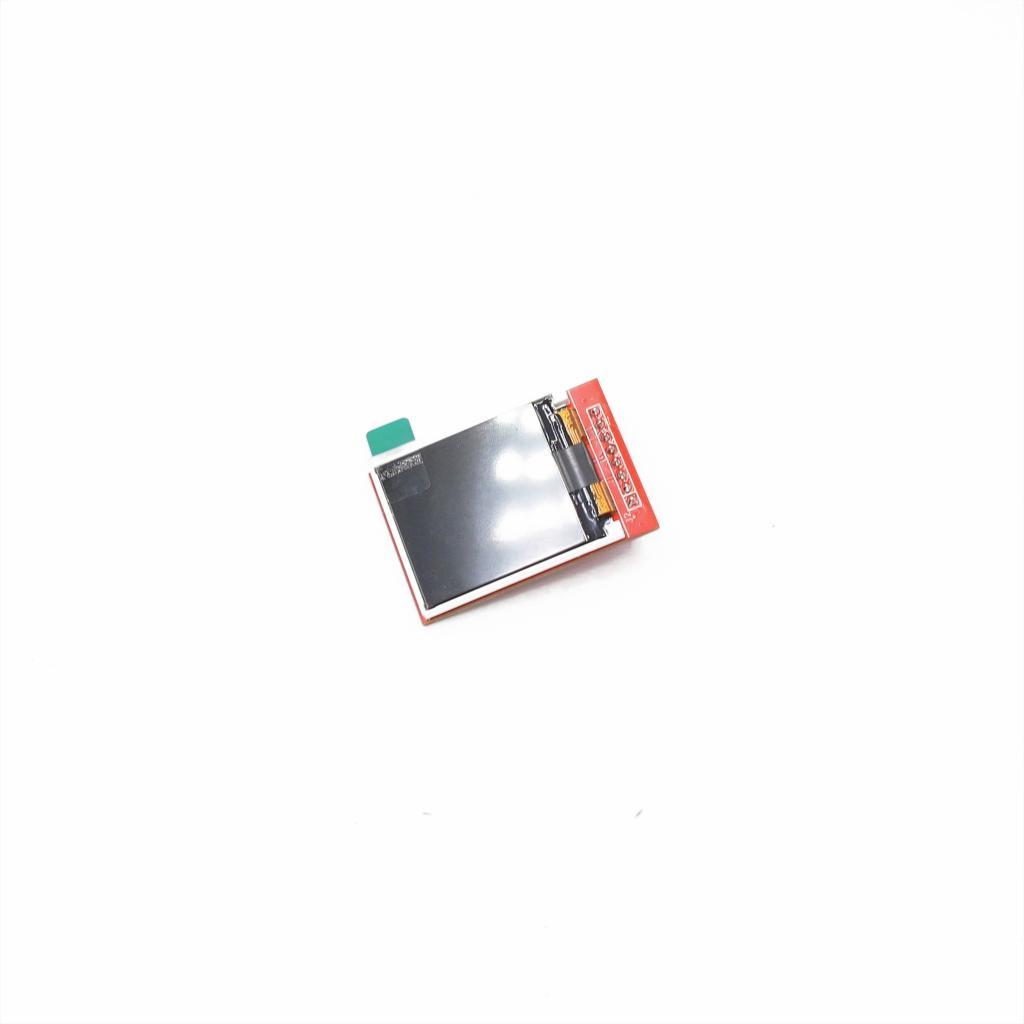

TFT SPI LCD Touch Color Screen Display Module โมดูลจอแสดงผล สัมผัส สี ขนาดต่างๆ 2.8 2.4 2.2 2.0 1.8 1.4 นิ้ว

ชื่อสินค้า : TFT SPI LCD Touch Color Screen Display Module โมดูลจอแสดงผล สัมผัส สี ขนาดต่างๆ 2.8 2.4 2.2 2.0 1.8 1.4 นิ้ว สำหรับ 4.0 3.5 3.2 นิ้ว โปรดดูอีกโพส For 4.0 3.5 3.2 inches Please see another post ชนิดต่างๆ : 1.8 Inches, 2.2 Inches, 2.8 Inches Touch Screen, 2.4 Inches Touch Screen, 3.2 Inches Touch Screen, 3.5 Inches Touch Screen, 4.0 Inches Touch Screen, 2.4 Inches, 2.8 Inches, 3.2 Inches, 3.5 Inches, 1.44 Inches, 2.0 Inches รายละเอียดสินค้า สีแสดง: 16BIT RGB 65K สี รหัสสินค้า: MAR1801 ขนาด: 1.8 (นิ้ว) ประเภท: TFT ชิพขับเคลื่อน: ST7735S ความละเอียด: 128*160 (พิกเซล) อินเตอร์เฟสโมดูล: อินเตอร์เฟส SPI 4 สาย ไฟส่องหลัง: ไฟ LED สีขาว 2 ดวง พื้นที่แสดงผลที่มีประสิทธิภาพ: 28.03x35.04 (มม.) ขนาด PCB โมดูล: 38.30x62.48 (มม.) อุณหภูมิการใช้งาน: -20°C~60°C อุณหภูมิการจัดเก็บ: -30°C~70°C แรงดันไฟฟ้าที่ใช้งาน: 5V/3.3V การบริโภคพลังงาน: [ยังไม่ได้ระบุ] น้ำหนัก (รวมบรรจุภัณฑ์): 18 (กรัม) Product Specification Display Color: 16BIT RGB 65K color SKU: MAR1801 Size: 1.8 (inch) Type: TFT Driver Chip: ST7735S Resolution: 128*160 (Pixel) Module Interface: 4-wire SPI interface Backlight: 2 White Led Effective Display Area: 28.03x35.04 (mm) Module PCB Size: 38.30x62.48 (mm) Operating Temperature: -20°C~60°C Storage Temperature: -30°C~70°C Operating Voltage: 5V/3.3V Power Consumption: [To be determined] Weight (including packaging): 18 (g) ขา 1: VCC: ไฟเลี้ยงบวกสำหรับหน้าจอ LCD (3.3V 5V) ขา 2: GND: กราวด์ไฟเลี้ยงหน้าจอ LCD ขา 3: GND: กราวด์ไฟเลี้ยงหน้าจอ LCD ขา 4: NC: ไม่ได้กำหนด, สำรองไว้ ขา 5: NC: ไม่ได้กำหนด, สำรองไว้ ขา 6: NC: ไม่ได้กำหนด, สำรองไว้ ขา 7: CLK: สัญญาณนาฬิกาบัส SPI สำหรับหน้าจอ LCD ขา 8: SDA: สัญญาณข้อมูลเขียนบัส SPI สำหรับหน้าจอ LCD ขา 9: RS: สัญญาณเลือกลงทะเบียน/ข้อมูลหน้าจอ LCD, ระดับต่ำ: ลงทะเบียน, ระดับสูง: ข้อมูล ขา 10: RST: สัญญาณรีเซ็ตหน้าจอ LCD, รีเซ็ตระดับต่ำ ขา 11: CS: สัญญาณเลือกชิป LCD, เปิดใช้งานระดับต่ำ Pin 1: VCC: LCD screen power supply positive (3.3V 5V) Pin 2: GND: LCD screen power ground Pin 3: GND: LCD screen power ground Pin 4: NC: Undefined, reserved Pin 5: NC: Undefined, reserved Pin 6: NC: Undefined, reserved Pin 7: CLK: LCD screen SPI bus clock signal Pin 8: SDA: LCD screen SPI bus write data signal Pin 9: RS: LCD screen register/data selection signal, low level: register, high level: data Pin 10: RST: LCD screen reset signal, low level reset Pin 11: CS: LCD chip select signal, low level enable 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
