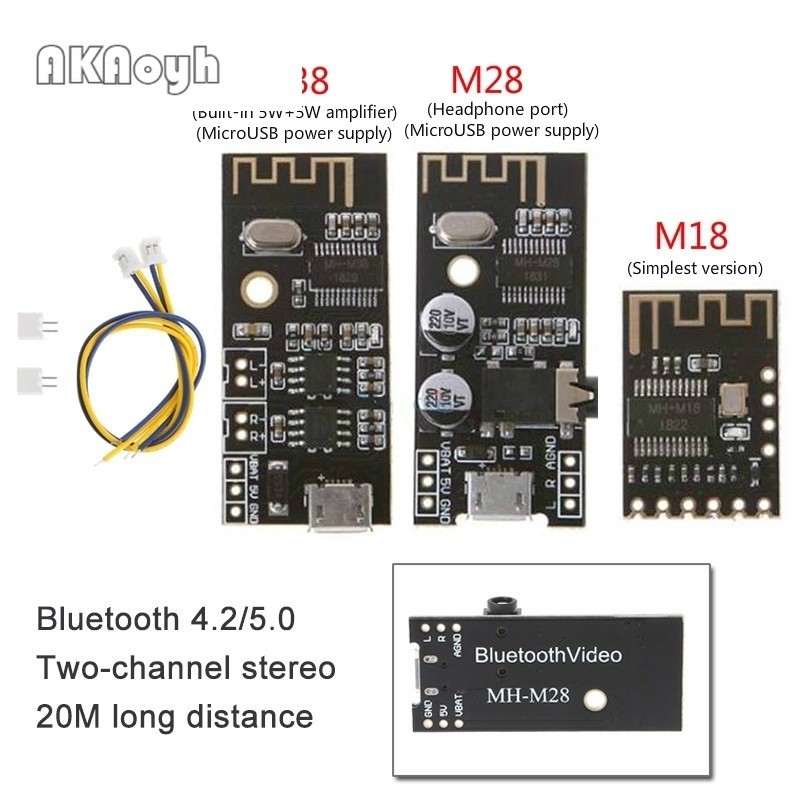

Mh-mx8 บอร์ดรับสัญญาณเสียงบลูทูธไร้สาย mp3 BLT 4.2 mp3 M18 M28 M38

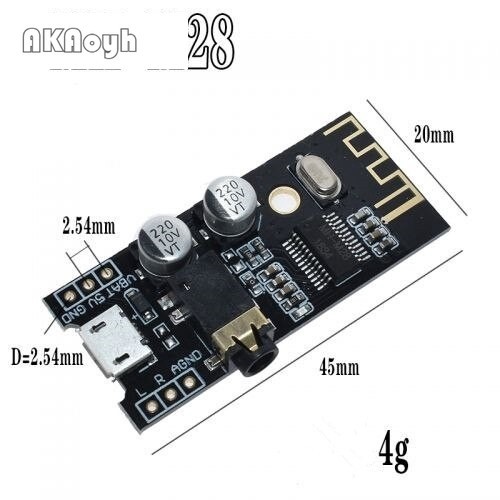

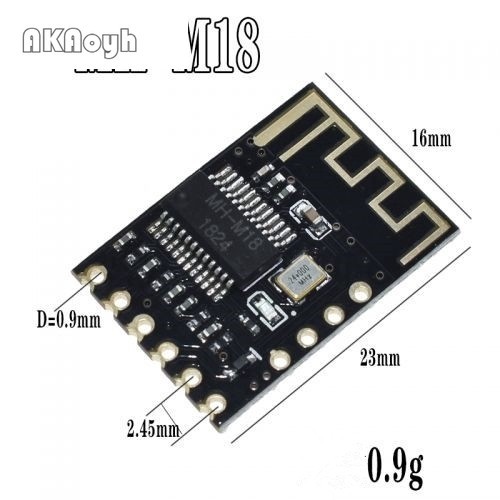

ความเร็วสูง MH-M18 หมุดปักหมุด ปุ่มควบคุม: ขั้วปุ่ม (ฟังก์ชั่นปุ่ม 4 ปุ่มต้องใช้ความต้านทานเพิ่มเติม) การปิดเสียง: การปิดเสียงขั้วควบคุม (เอาต์พุตระดับสูง 3.3V เมื่อปิดเสียงเอาต์พุตระดับต่ำในระหว่างการเล่น) แหล่งจ่ายไฟ 5V (แหล่งจ่ายไฟลิเธียม 3.7V ต้องใช้ไดโอดลัดวงจร) Gnd: แหล่งจ่ายไฟเชิงลบ: GND: แหล่งจ่ายไฟเชิงลบ L: ช่องสัญญาณซ้าย R: เอาต์พุตช่องสัญญาณขวา คุณสมบัติ: คุณสมบัติ: ขั้วควบคุม: ใช้เพื่อควบคุมบอร์ดเพาเวอร์แอมป์ เมื่อปิดเสียง MUTE จะเอาต์พุต 3.3V ในระดับสูงและให้ระดับต่ำในระหว่างการเล่น ปุ่มควบคุมที่สำคัญ: ฟังก์ชันนี้ต้องใช้การเชื่อมต่อตัวต้านทานและปุ่มเพิ่มเติม ฟังก์ชั่นปิดเครื่องระดับเสียง: เอาต์พุตเริ่มต้นคือระดับเสียง 100% ปุ่มกดเพื่อควบคุมระดับเสียงเพิ่มและลด หากระดับเสียงควบคุมน้อยกว่า 15% ปริมาณเอาต์พุตจะอยู่ที่ 15% หลังจากเพิ่มพลังใหม่ หากระดับเสียงควบคุมมากกว่า 15% ระดับเสียงเดิมจะไม่เปลี่ยนแปลงหลังจากเปิดเครื่อง Mh-m28 หมุดปักหมุด 5v: กำลังบวก 5V Gnd: แหล่งจ่ายไฟเชิงลบ: GND: แหล่งจ่ายไฟเชิงลบ แบตเตอรี่ลิเธียมบวก 3.7-4.2V VBAT: VBAT: แบตเตอรี่ลิเธียมบวก 3.7-4.2V L: ช่องสัญญาณซ้าย R: เอาต์พุตช่องสัญญาณขวา Agnd: พื้นเสียง คุณสมบัติ: คุณสมบัติ: แหล่งจ่ายไฟ: สามารถใช้พลังงานโดยตรงจากสาย MICRO USB Android 5V หรือสามารถเชื่อมต่อกับแหล่งจ่ายไฟ 5V หรือแบตเตอรี่ลิเธียม 3.7V อินเทอร์เฟซแหล่งจ่ายไฟ 5V และ 3.7V แตกต่างกัน แรงดันไฟฟ้า 5V เชื่อมต่อกับ 5V และ GND และแบตเตอรี่ลิเธียม 3.7V เชื่อมต่อกับ VBAT และ GND เอาต์พุตเสียง: หูฟังสามารถเชื่อมต่อโดยตรงกับอินเทอร์เฟซเสียง 3.5 มม. หรืออาจใช้สายสำหรับอินพุตเสียงของบอร์ดเพาเวอร์แอมป์ (อินเทอร์เฟซ L / R / AGND สามารถต่อสายได้โดยตรง) ความเร็วสูง MH-M38 หมุดปักหมุด 5v: กำลังบวก 5V Gnd: แหล่งจ่ายไฟเชิงลบ: GND: แหล่งจ่ายไฟเชิงลบ แบตเตอรี่ลิเธียมบวก 3.7-4.2V VBAT: VBAT: แบตเตอรี่ลิเธียมบวก 3.7-4.2V ช่องสัญญาณซ้าย (ลำโพงโดยตรง) L +/L-: ช่องสัญญาณซ้าย (ลำโพงโดยตรง) เอาต์พุตช่องสัญญาณขวา (ลำโพงโดยตรง) คุณสมบัติ: คุณสมบัติ: แหล่งจ่ายไฟ: สามารถใช้พลังงานโดยตรงจากสาย MICRO USB Android 5V หรือสามารถเชื่อมต่อกับแหล่งจ่ายไฟ 5V หรือแบตเตอรี่ลิเธียม 3.7V อินเทอร์เฟซแหล่งจ่ายไฟ 5V และ 3.7V แตกต่างกัน 5v เชื่อมต่อกับ 5V และ GND และแบตเตอรี่ลิเธียม 3.7V เชื่อมต่อกับ VBAT และ GND กระแสไฟที่ใช้งานสูงสุดคือ 5V2A ขอแนะนำให้ใช้แหล่งจ่ายไฟที่มีการควบคุม 5V2A เพื่อคุณภาพเสียงที่ดีขึ้น รองรับการ์ดเสียง USB, ไดรฟ์ฟรี (เสียบและเล่น) เชื่อมต่อโมดูลกับคอมพิวเตอร์ด้วยสาย USB และคอมพิวเตอร์สามารถเล่นเพลงผ่านเอาต์พุตเครื่องขยายเสียงโมดูล เอาต์พุตเสียง: เอาต์พุตสัญญาณเสียงสเตอริโอซ้ายและขวาซึ่งสามารถเชื่อมต่อกับลำโพง 2-8 โอห์ม 3-5W สองตัวและลำโพงยูโร 5W 4 ตัว ผลิตภัณฑ์นี้มีวงจรเพาเวอร์แอมป์คู่ 5W ของตัวเองและต้องไม่เชื่อมต่อกับเครื่องขยายเสียงอื่น! เอาต์พุตของแอมพลิฟายเออร์ทั้งสองไม่สามารถเชื่อมต่อแบบขนานหรือขั้วลบเชื่อมต่อเข้าด้วยกันมิฉะนั้นชิปขยายเสียงจะเสียหาย #MHโมดูลบอร์ดรับสัญญาณเสียง mp3 บลูทู ธ -MX8 ไร้สาย BLT 4.2 mp3 ตัวถอดรหัสแบบไม่สูญเสียชุด DIY ความเที่ยงตรงสูง HIFI M18 M28 M38
