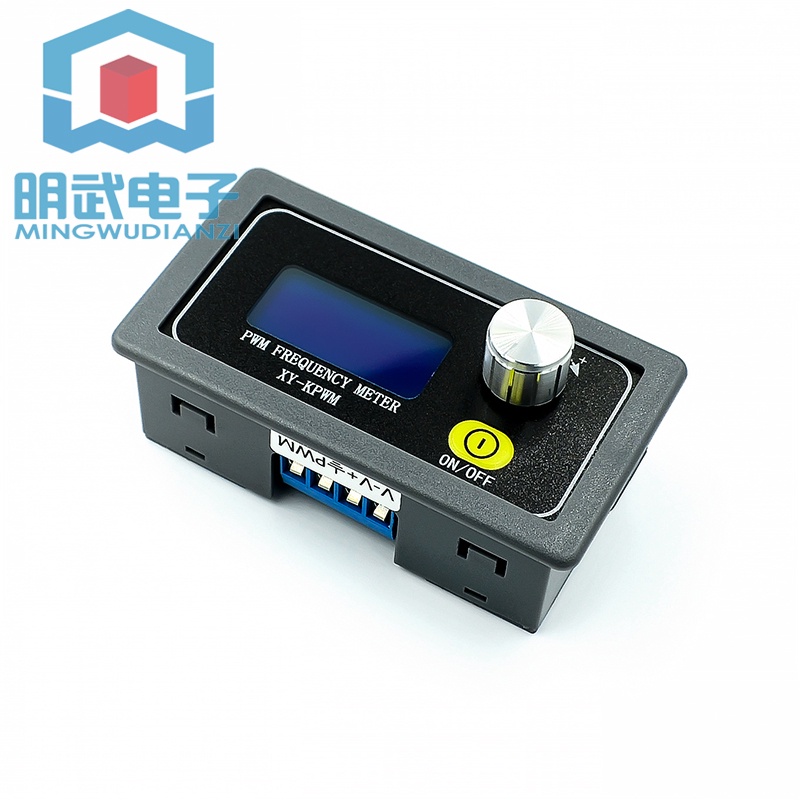

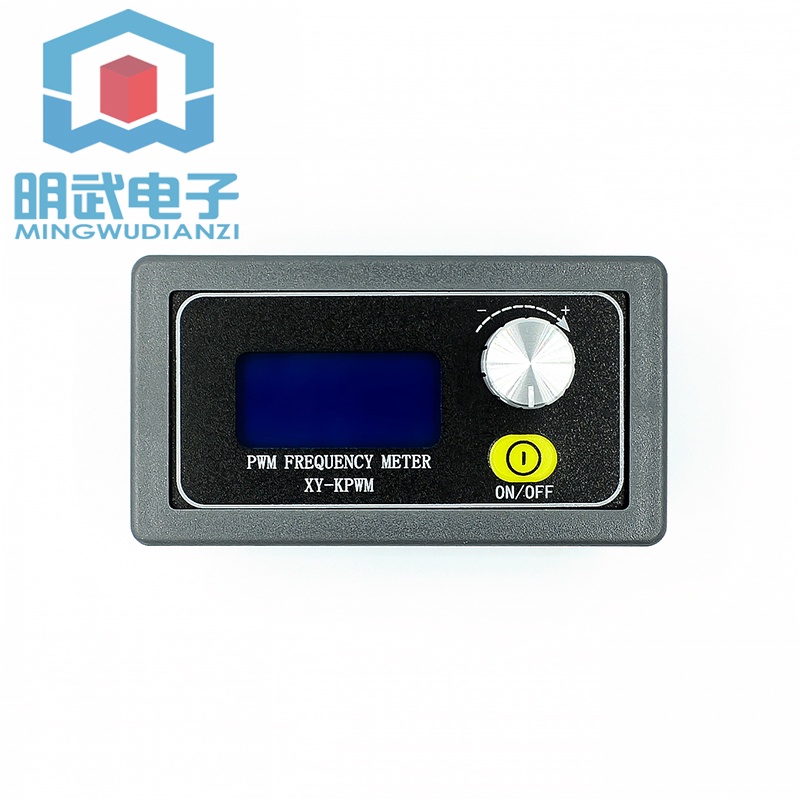

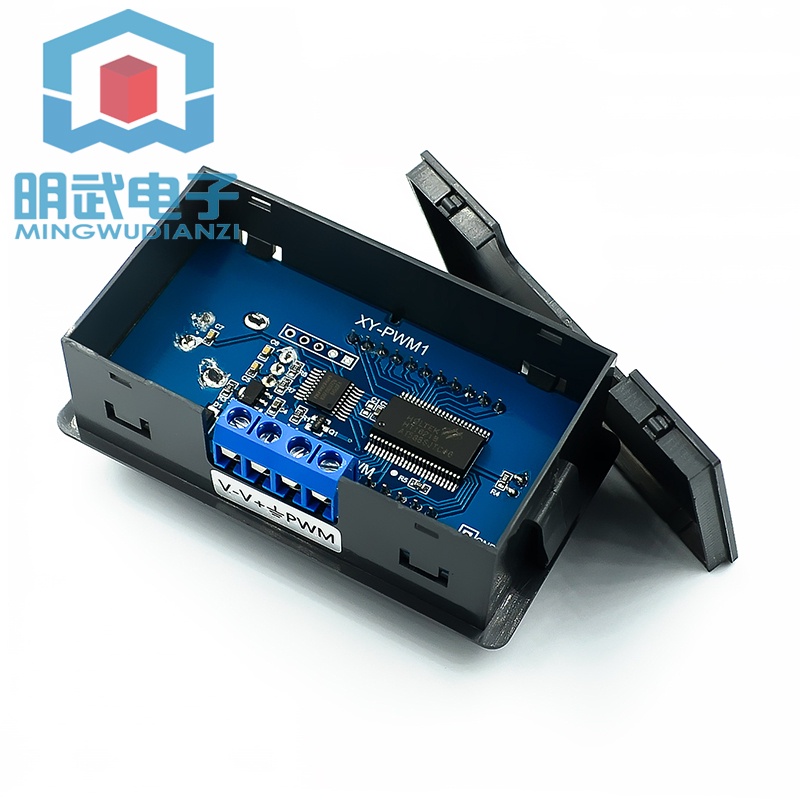

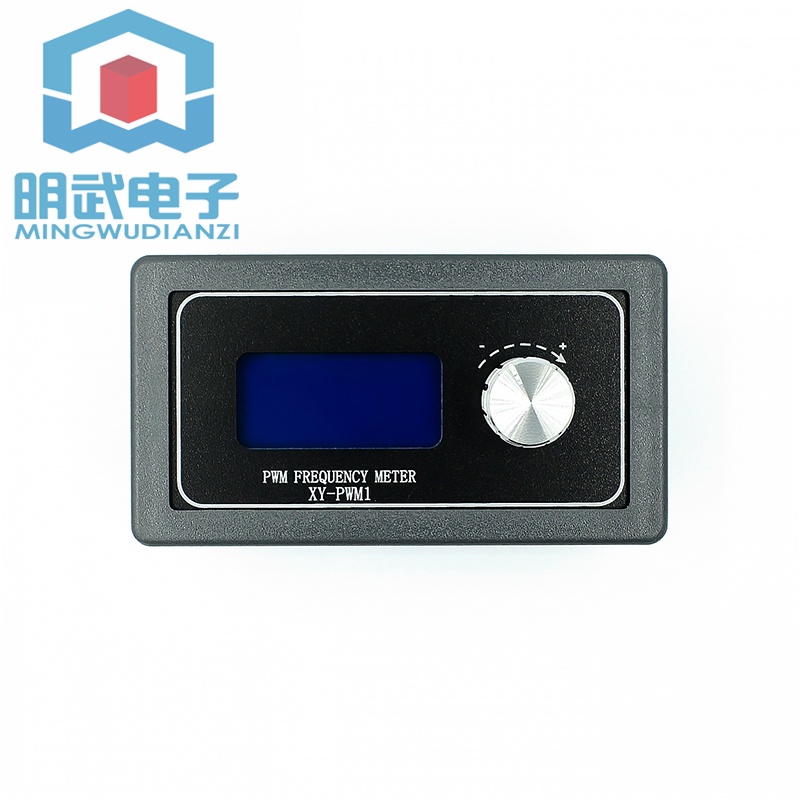

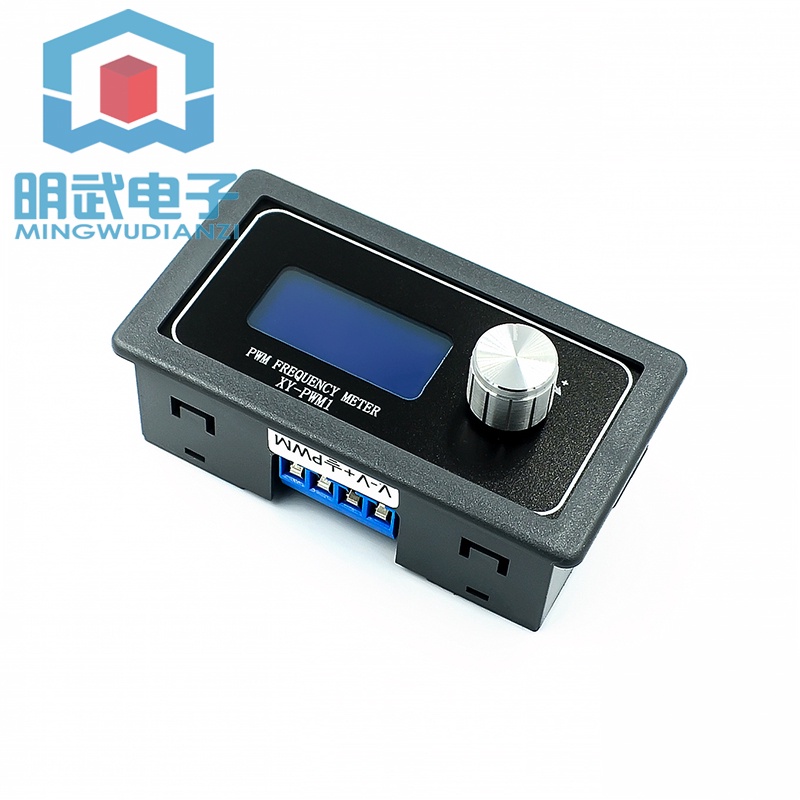

PWM Pulse Frequency Duty Ratio โมดูลปรับ Square Wave เครื ่ องกําเนิดสัญญาณคลื ่ นสี ่ เหลี ่ ยม XY-PWM1

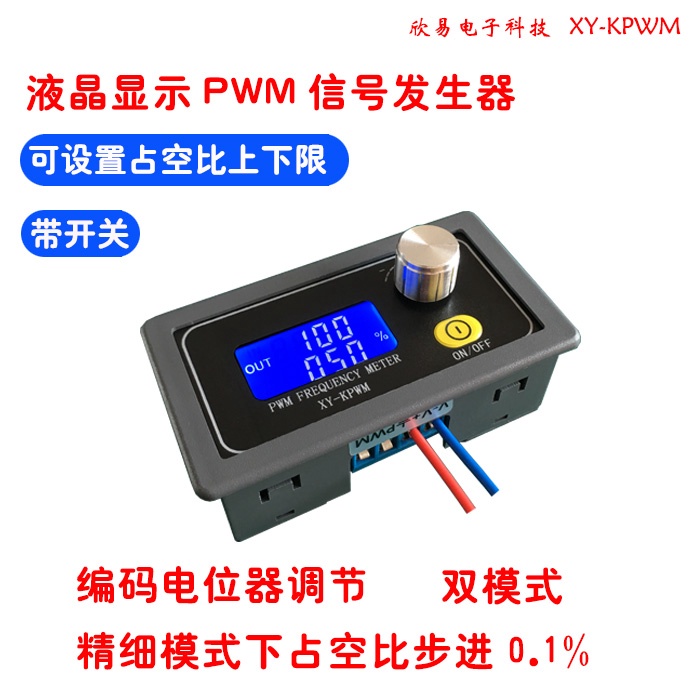

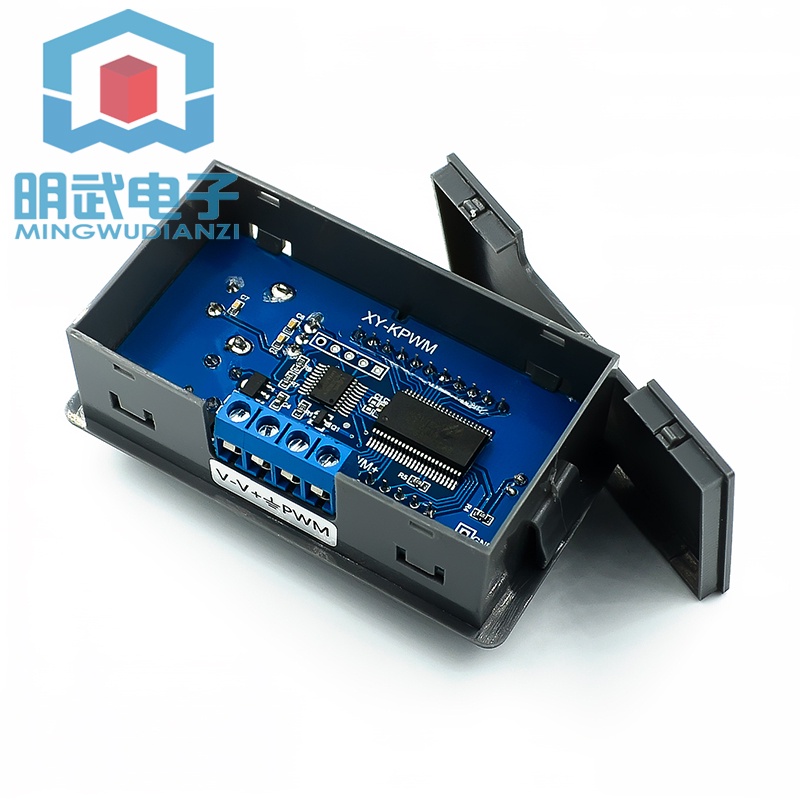

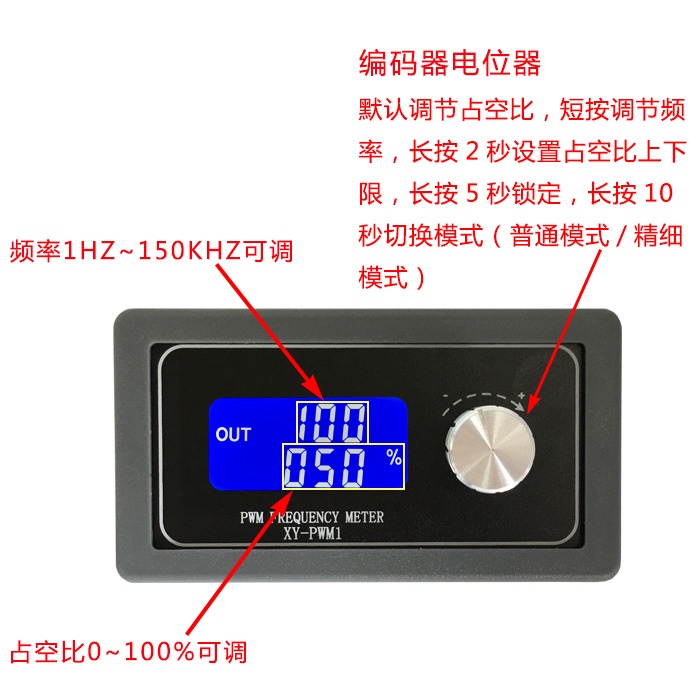

ความถี่พัลส์รอบการทำงานโมดูลปรับสแควร์เวฟสี่เหลี่ยมผืนผ้าเครื่องกำเนิดสัญญาณคลื่น XY-PWM1/XY-KPWM จุดเด่นของโมดูลโมดูลโมดูล: 1.โหมดคู่หน้าที่, Duty Cycle Stepper 0.1% ในโหมดละเอียด; 2.ความถี่ในการแสดงผล LCD และรอบการทำงานชัดเจนมากโดยใช้การปรับโพเทนชิออมิเตอร์การเข้ารหัสสะดวกมาก เอาต์พุต PWM สามารถตั้งความถี่และรอบการทำงานแยกกัน 3.ฟังก์ชั่นล็อคเพื่อป้องกันการละเมิด 4.วงจรหน้าที่สามารถตั้งค่าและลง; KPWM พร้อมสวิตช์คุณสามารถเปิดและปิดเอาต์พุต PWM ด้วยปุ่มเดียว 4.ความแม่นยำสูงช่วงความถี่กว้างความแม่นยำสูง 5.การสื่อสารแบบอนุกรม ก่อนอื่นคำอธิบายโมดูล เอาต์พุต Pwm ตามลำดับคุณสามารถตั้งค่าความถี่และรอบการทำงานได้ตามลำดับ โหมดปกติ: ช่วงความถี่ 1HZ ~ 150KHZ Duty Cycle 000~100%, Duty Cycle Stepper 1% โหมดละเอียด: ช่วงความถี่ 1HZ ~ 15KHZ Duty Cycle 00.0~100%, Duty Cycle Stepper 0.1% ความถี่จะถูกแบ่งออกเป็นสี่ช่วงสลับโดยอัตโนมัติ: 1.หน่วยขั้นต่ำคือ 1Hz Xxx (ไม่มีจุดเด็ดขาด): หน่วยขั้นต่ำคือ 1Hz ช่วงค่าคือ 1Hz ~ 999Hz; 2.X.xx (จุดเดซิมอลอยู่ในร้อยหลัก) หน่วยขั้นต่ำคือ 0.01Khz ช่วงค่าคือ 1.00Khz ~ 9.99Khz; 3.Xx.x (จุดทศนิยมอยู่ในสิบหลัก): หน่วยขั้นต่ำคือ 0.1Khz; ช่วงค่าคือ 10.0KHz ~ 99.9KHz 4.Xxxx (จุดทศนิยมอยู่ในสิบและร้อยหลัก): หน่วยขั้นต่ำคือ 1KHz; ช่วงค่าคือ 1KHz ~ 150KHz ตัวอย่างเช่น การแสดงความถี่: 100 หมายถึงชีพจรเอาต์พุต PWM 100Hz; 1.01 หมายความว่าชีพจรเอาต์พุต PWM 1.01K; 54.1 หมายถึงชีพจรเอาต์พุต PWM 54.1KHz; 1.2.4 แสดงถึงแรงกระตุ้นของเอาต์พุต PWM 124KHz; ช่วงการดึงรอบการทำงาน: 0~100%; พารามิเตอร์การตั้งค่าทั้งหมด, ปิดเครื่องเพื่อบันทึก. การตั้งค่าพารามิเตอร์ที่สอง ผลิตภัณฑ์นี้ปรับความถี่และรอบการทำงานโดยการหมุนโพเทนชิออมิเตอร์ซึ่งสามารถปรับเปลี่ยนได้อย่างรวดเร็วตามการตัดสินความเร็วในการหมุนค่าเริ่มต้นจะปรับรอบการทำงานกดความถี่ในการปรับสั้นกดแบบยาวและ กดค้างไว้ 2 วินาทีเพื่อล็อคกดค้างไว้ 5 วินาทีเพื่อเปลี่ยนโหมด (โหมดปกติ / โหมดละเอียด) ใช้งานง่ายพารามิเตอร์สามารถบันทึกโดยอัตโนมัติหลังจากตั้งค่าและพลังงานจะไม่ เป็น หายไป. พารามิเตอร์โมดูล: 1.แรงดันใช้งาน: 3.3~30V; 2.ช่วงความถี่: โหมดธรรมดา 1HZ ~ 150KHz; โหมดละเอียด 1HZ ~ 15KHZ; 3.ความแม่นยำของความถี่: ความแม่นยำประมาณ 2% ในแต่ละช่วง; 4.กำลังรับสัญญาณ: กระแสไฟขาออกสามารถประมาณ 5~30ma; 5.แอมพลิจูดเอาต์พุต: ค่าแอมพลิจูด PWM เทียบเท่ากับแรงดันไฟฟ้าที่จ่าย 6.อุณหภูมิแวดล้อม: -20 ~+ 70℃。 7.น้ำหนัก: 42g อันดับที่สี่ขอบเขตการใช้งาน: 1.เครื่องกำเนิดสัญญาณคลื่นสี่เหลี่ยมเพื่อผลิตสัญญาณคลื่นสี่เหลี่ยมสำหรับการพัฒนาและใช้งานทดลอง 2.สัญญาณคลื่นสี่เหลี่ยมใช้ในการผลิตไดรเวอร์มอเตอร์ควบคุม; 3.การผลิตพัลส์ที่ปรับได้สำหรับการใช้งาน MCU; 4.วงจรที่เกี่ยวข้องกับการควบคุม (การควบคุมความเร็วหรี่แสง PWM และการใช้งานอื่น ๆ) อันดับที่ห้า, การควบคุมพอร์ตอนุกรม (การควบคุมไมโครคอนโทรลเลอร์การสื่อสารระดับ TTL) การควบคุมพอร์ตอนุกรม (ตัวควบคุมไมโครคอนโทรลเลอร์การสื่อสารระดับ TTL) มาตรฐานการสื่อสาร: 9600 bps บิตข้อมูลข้อมูล: 8 หยุดบิต: 1 บิตการสอบเทียบสอบเทียบ: ไม่มี การควบคุมสตรีม: ไม่มี คำสั่งซีเรียล คำอธิบาย อ่านอ่าน อ่านการตั้งค่าพารามิเตอร์ บน เอาต์พุต PWM แบบเปิดเปิด ปิด ปิดเอาต์พุต PWM Dnxxxx ชุดทำงานรอบล่างขีด จำกัด Dnxxx: ตั้งค่าโหมดปกติ Dnxx.x: ตั้งค่าโหมดละเอียด อัพ xxxxx ชุดฝาครอบรอบงาน โหมดอัพ xxx: ตั้งค่าโหมดปกติ โหมด Upxx.x: ตั้งค่าโหมดละเอียด โมเดกซ์ Modex แบบใหม่ โหมดปกติ 0: โหมดปกติ โหมด 1: โหมดปรับแต่ง สำหลับ Fxxx ความถี่ 101 HZ (001~999) ""F101 ": ตั้งความถี่คือ 101 HZ (001~999) ""F1.05 ": ตั้งความถี่ 1.05 KHZ (1.00~9.99) ""F10.5 ": ตั้งความถี่ 10.5KHZ (10.0~99.9) ""F1.0.5 ": ตั้งความถี่ 105KHZ (1.0.0~1.5.0) Dxxx ยังเป็นรุ่นที่เล็กอีกด้วย โหมดปกติ: "DXXX": XXX (001~100) เช่น D050, การตั้งค่ารอบการทำงาน PWM คือ 50% โหมดละเอียด: "DXX.X": XX.X (00.1~100) เช่น D20.8, การตั้งค่ารอบการทำงาน PWM คือ 20.8% ตั้งค่าการคืนสินค้า: ลง; ค่าส่งคืน: ฟอลล่าร์
