โมดูลต่อเครื่องหยอดเหรียญ สำหรับบอร์ด Arduino ใช้ทำโปรเจคเครื่องหยอดเหรียญ

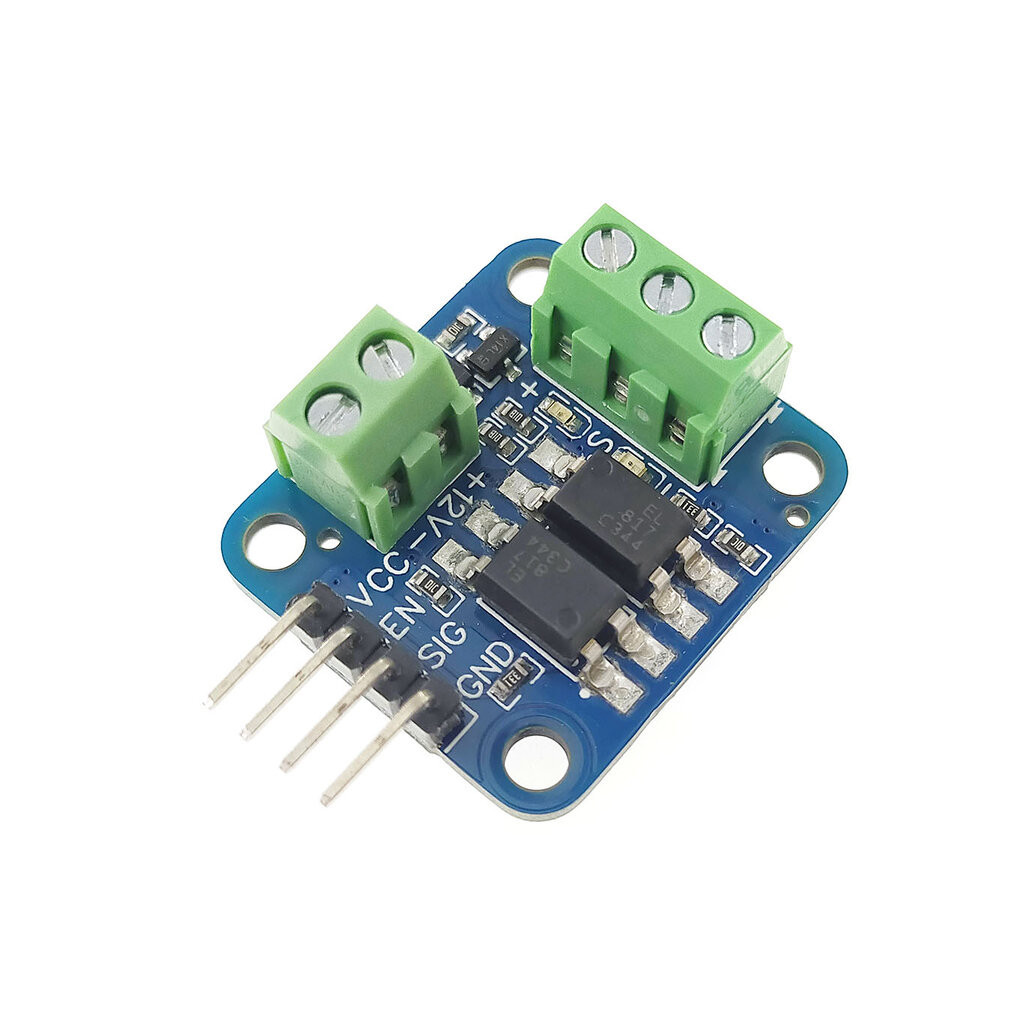

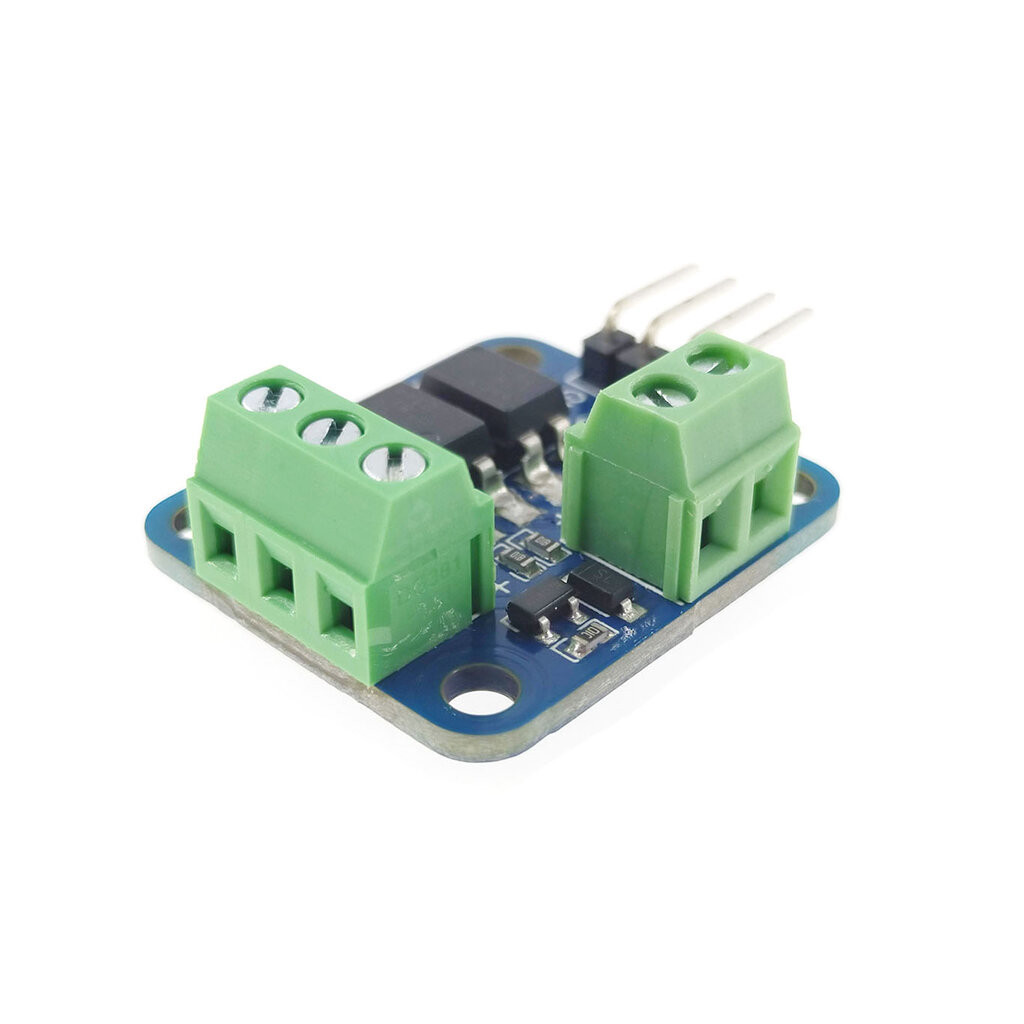

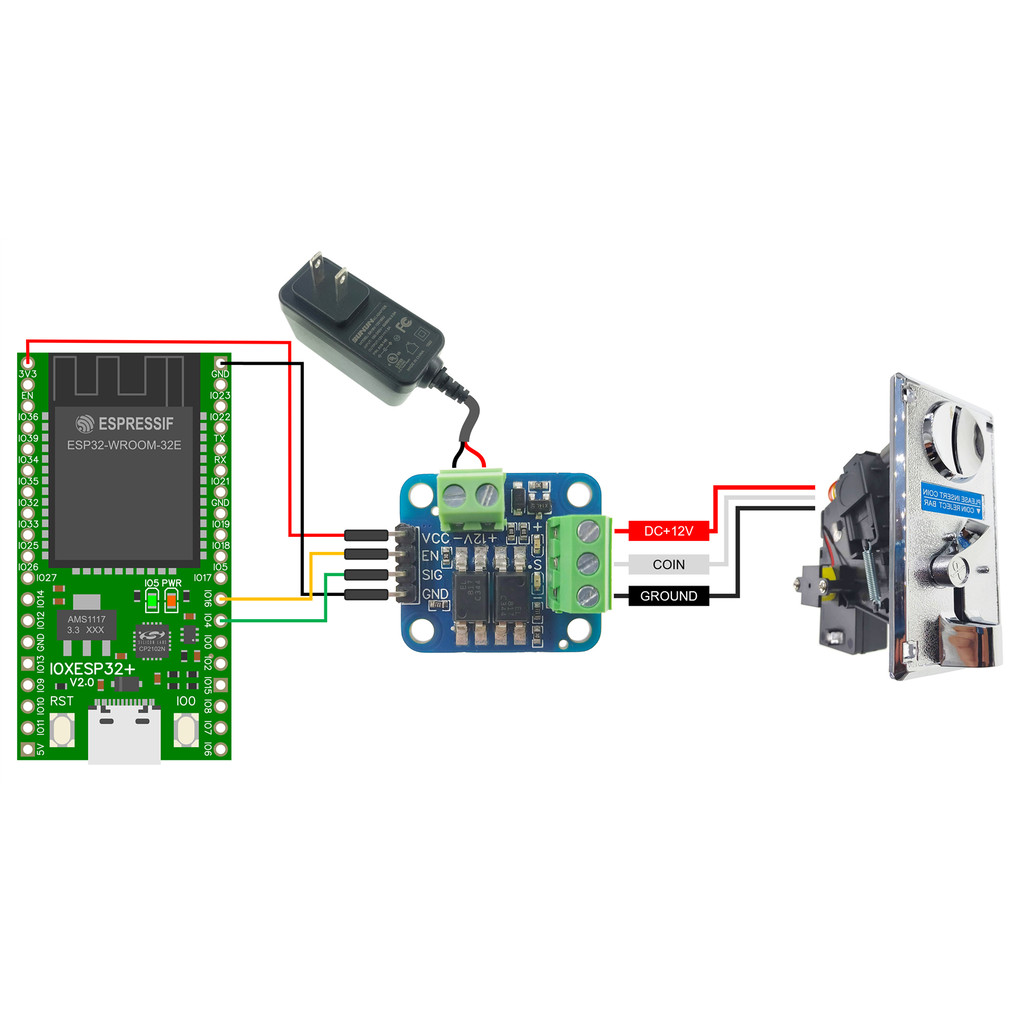

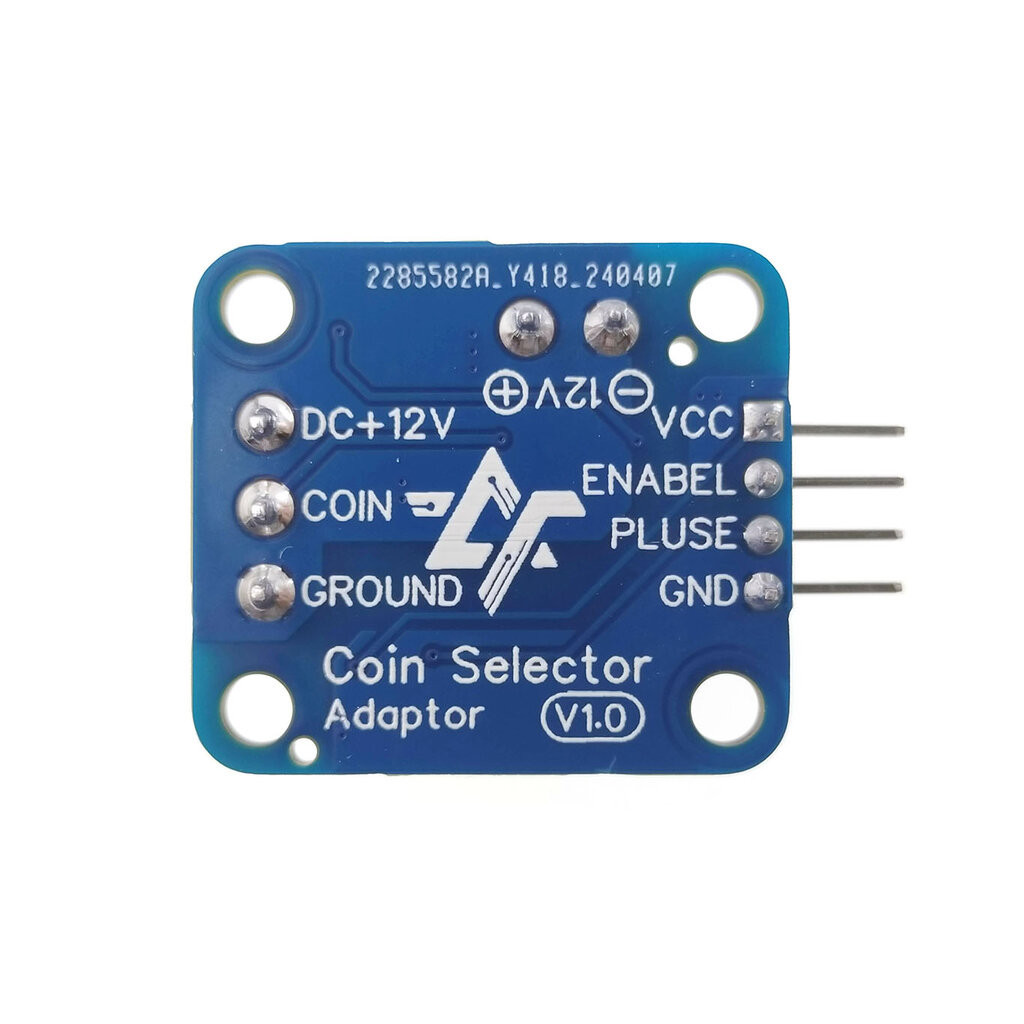

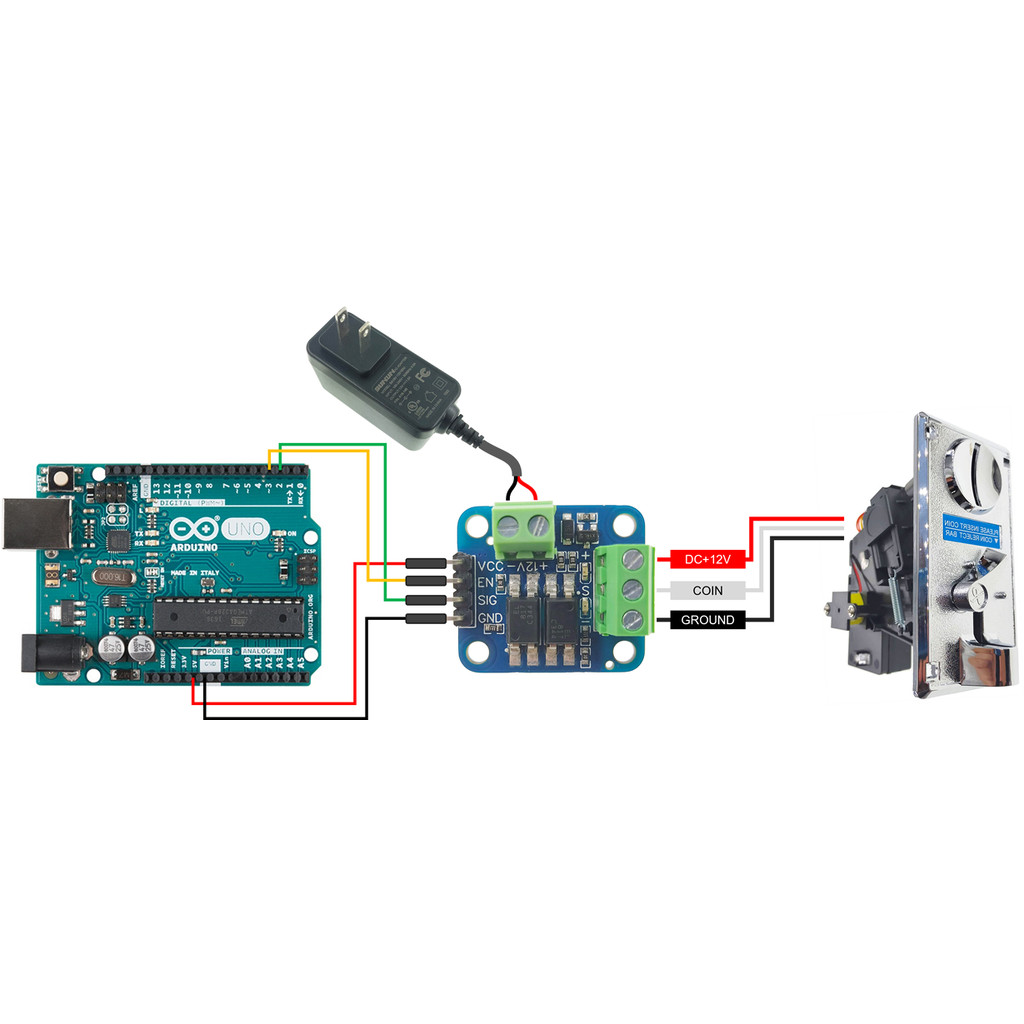

👍สั่งซื้อสินค้ากับ ArtronShop ☑ ออกใบกำกับภาษีได้ เบิกเงินหน่วยงานรัฐ บริษัท มหาลัยฯ ได้ ☑ จัดส่งรวดเร็วภายใน 1 ถึง 3 วัน ☑ รับประกันใช้งานได้ 100% ✨ *** ราคาสินค้าที่แสดงรวม VAT 7% แล้ว หากทางลูกค้าไม่แจ้งขอใบกำกับภาษีฉบับเต็ม ทางบริษัทจะออกใบกำกับภาษีอย่างย่อให้ *** ❤️ ❤️ ขอใบเสนอราคา / สอบถามสินค้า กรุณาติดต่อทาง INBOX ❤️❤️ โมดูลต่อเครื่องหยอดเหรียญ Coin Selector Adaptor ใช้เป็นโมดูลเสริมให้บอร์ดไมโครคอนโทรลเลอร์ต่อกับเครื่องหยอดเหรียญเพื่อรับค่าการหยอดเหรียญ และสั่งเปิด-ปิดการรับเหรียญได้ รองรับทั้งแบบ Single Coin (รับเหรียญเดียว-ใช้เหรียญต้นแบบ) และแบบ Muti-coin (รับได้ทุกเหรียญ) โดยออกแบบมาให้ใช้ได้กับบอร์ด Arduino, ESP32, ESP8266, PIC, STM32, STM8, RP2040 และบอร์ดไมโครคอนโทรลเลอร์อื่น ๆ ได้ทุกบอร์ด ปลอดภัยกว่าการใช้ตัวต้านทานตัวเดียวเพราะโมดูลนี้ใช้ออปโต้แยกแหล่งจ่ายไฟ 12V ออกจากแหล่งจ่ายไฟของไมโครคอนโทรลเลอร์ บนบอร์ดมีหลอดแอลอีดีสีเขียวและสีส้ม แสดงสถานะการทำงาน ใช้งานง่าย เพียงต่อสาย VCC EN SIG GND เข้าที่บอร์ดไมโครคอนโทรลเลอร์ จากนั้นต่อไฟเลี้ยง 12V แล้วต่อ +S- เข้าเครื่องรับเหรียญ แนวทางการเขียนโปรแกรมรับค่าทำได้ทั้งแบบ Polling คือการใช้คำสั่ง digitalRead() ร่วมกับ if เพื่อเช็คว่าเครื่องรับเหรียญส่งสัญญาณเข้ามาที่ขา SIG แล้วหรือยัง โดยหากมีการหยอดเหรียญเข้ามา สัญญาณที่ออกมาจาก SIG เข้าที่ขาไมโครคอนโทรลเลอร์จะตรวจจับได้โดยคำสั่ง digitalRead() การเขียนโปรแกรมอีกแบบคือ ใช้ขาอินเตอร์รัพพ์ สำหรับบอร์ด Arduino Uno / Arduino Nano จะต่อขา SIG เข้าที่ขา 2 หรือ 3 เท่านั้น ส่วนบอร์ด ESP32 / ESP8266 สามารถต่อ SIG ได้ทุกขา ใน void setup() ใช้คำสั่ง attachInterrupt() เพื่อกำหนดว่าเมื่อมีสัญญาณเข้ามาจากขา SIG ให้เข้าไปเรียกคำสั่งในฟังก์ชั่นไหน การสั่งให้เครื่องรับเหรียญหยุดรับเหรียญ ทำได้โดยสั่งให้ขา EN เป็นลอจิก 0 (LOW) ด้วยคำสั่ง digitalWrite() .:: รายละเอียดเชิงเทคนิค ::. ใช้ได้กับเครื่องรับเหรียญทั้งแบบ Single Coin (รับเหรียญเดียว-ใช้เหรียญต้นแบบ) และแบบ Muti-coin (รับได้ทุกเหรียญ) ใช้แปลงสัญญาณจากเครื่องรับเหรียญให้ต่อเข้าไมโครคอนโทรลเลอร์ได้อย่างปลอดภัย รองรับการสั่งให้เครื่องไม่รับเหรียญ (เมื่อหยอดเหรียญ เหรียญจะลงมาที่ช่องคืนเหรียญ) ใช้ในกรณีเครื่องกำลังทำงาน เช่น เครื่องซักผ้ากำลังทำงาน, เครื่องกำลังจ่ายสินค้า, เก้าอี้นวดยังไม่หมดเวลาให้บริการ, ตู้คีบตุ๊กตายังไม่หมดรอบจึงยังหยอดเพิ่มไม่ได้ เป็นต้น รองรับสัญญาณ Pulse ทั้ง 10mS , 50mS , 100mS มีไดโอดป้องกันการจ่ายไฟผิดขั้วเข้าช่อง 12V จ่ายไฟออกช่อง + - กระแสสูงสุด 1A ใช้มอตเฟตตัดไฟเลี้ยงเครื่องรับเหรียญ ทำงานรวดเร็ว แม่นยำ ทนทาน ไม่มีเสียงดัง ใช้ออปโต้กั้นระหว่างฝั่งไมโครคอนโทรลเลอร์และฝั่งเครื่องรับเหรียญ ปลอดภัย ทนทานมากกว่าใช้ตัวต้านทาน Pull-up มีหลอดแอลอีดีแสดงสถานะสั่งให้เครื่องรับเหรียญ และแอลอีดีแสดงสถานะได้รับเหรียญ (กระพริบเมื่อหยอดเหรียญ) มีรูยึดน็อตขนาด M3 ทั้ง 4 มุม ติดตั้งได้ง่าย ขนาด 27 * 24 มิลลิเมตร .:: สินค้าประกอบด้วย ::. 1) โมดูลต่อเครื่องหยอดเหรียญ Coin Selector Adaptor จำนวน 1 ชิ้น #เครื่องรับเหรียญ #Coin #CoinSelector #CoinAcceptor #Arduino #ESP32 #ArtronShop
