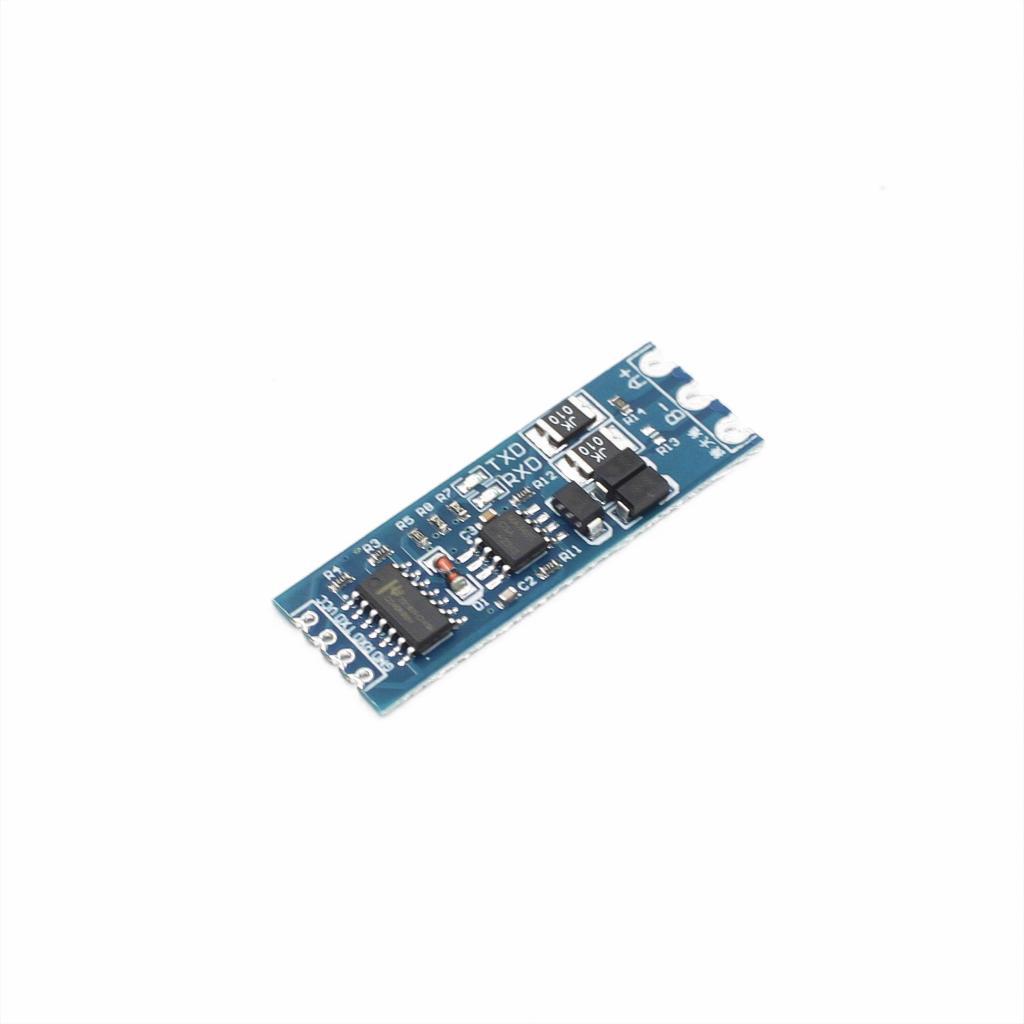

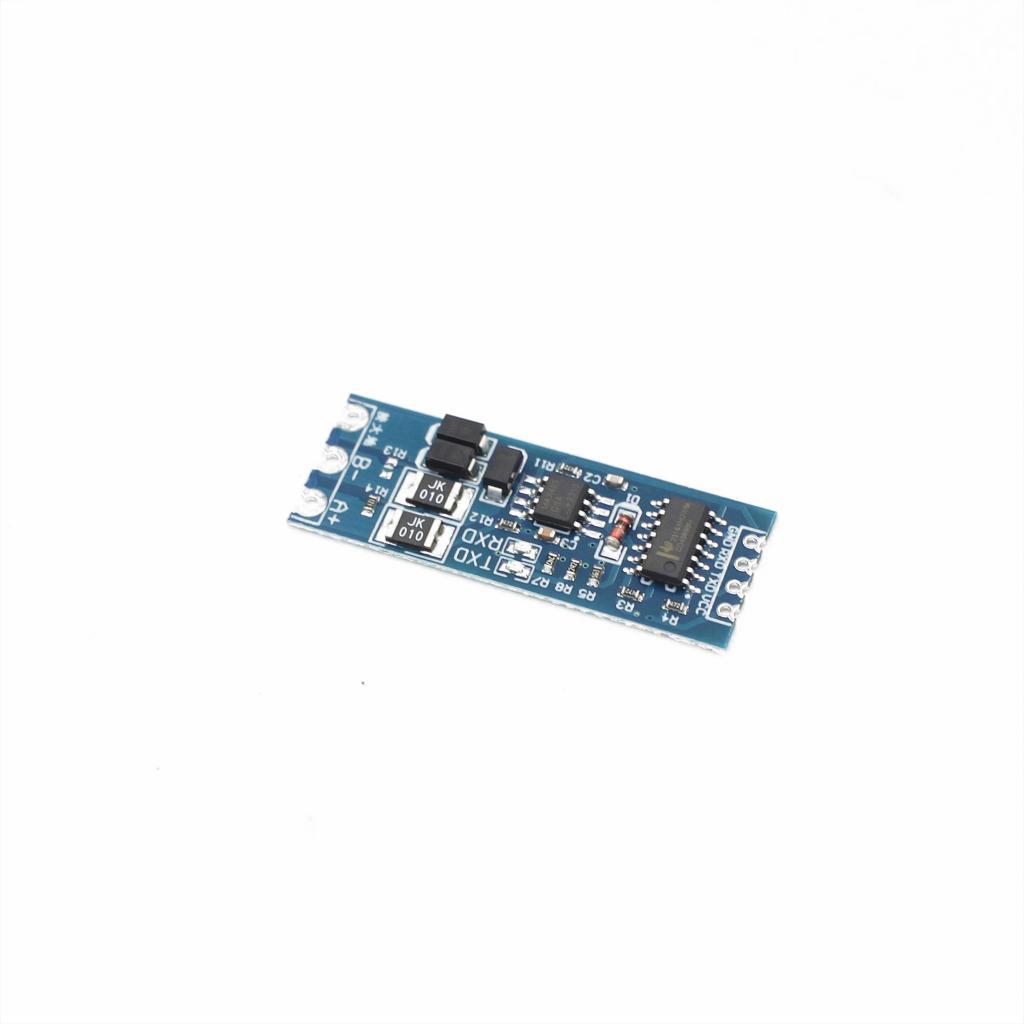

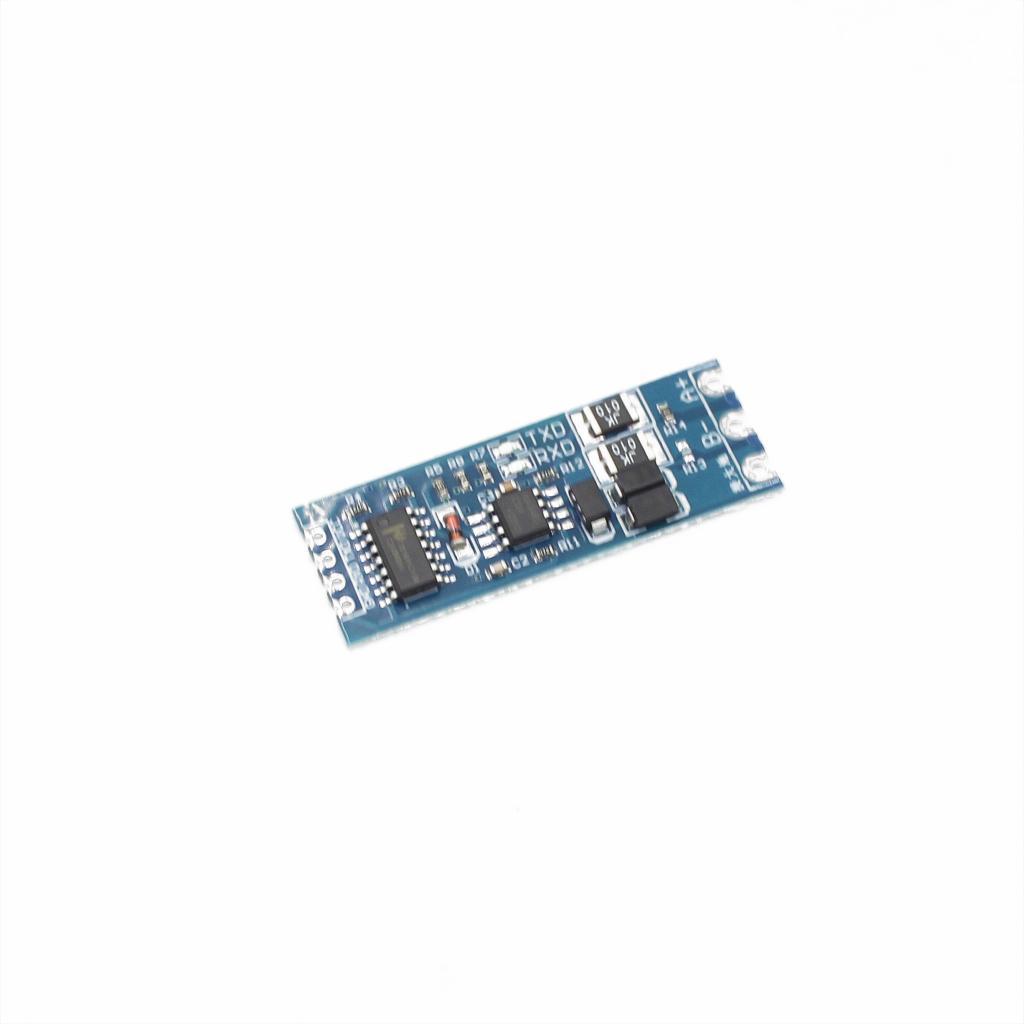

TTL RS485 Two Ways Signal Converter โมดูลแปลงสัญญาณ UART 3.3v 5.0v 2 ทิศทาง

ชื่อสินค้า : TTL RS485 Two Ways Signal Converter โมดูลแปลงสัญญาณ UART 3.3v 5.0v 2 ทิศทาง ความเข้ากันได้กับแหล่งจ่ายไฟ: 3.3V: เข้ากันได้อย่างสมบูรณ์แบบ 5.0V: เข้ากันได้อย่างสมบูรณ์แบบ ความเข้ากันได้กับระดับสัญญาณ: สัญญาณ 3.3V: เข้ากันได้อย่างสมบูรณ์แบบ สัญญาณ 5.0V: เข้ากันได้อย่างสมบูรณ์แบบ คุณภาพชิปและการออกแบบ: ชิป: ชิปนำเข้าแท้ การออกแบบ: ออกแบบในระดับอุตสาหกรรม มีความสามารถในการต้านทานรบกวนสูง การป้องกันฟ้าผ่า: การออกแบบป้องกันฟ้าผ่า 485 ที่มีประสิทธิภาพมากขึ้น การทนต่อสภาพแวดล้อม: ช่วงอุณหภูมิการทำงาน: -40℃ ถึง +85℃ ระยะทางการส่งข้อมูล: สูงสุด 1 กิโลเมตร (ทดสอบด้วยสาย 850 ม. 2*1.5, แนะนำใช้ในระยะ 800 ม. หรือน้อยกว่า) การออกแบบทางกายภาพ: กระบวนการผลิตบอร์ด: กระบวนการผลิตแบบครึ่งรู ความหนาของบอร์ด: 0.8 มม. การใช้งาน: เหมาะสำหรับใช้เป็นแผงวงจรร่วมหรือสำหรับการเชื่อมต่อ ตัวบ่งชี้สถานะ: ไฟแสดงสถานะ RXD และ TXD: สำหรับตรวจสอบสถานะการส่งและรับ การป้องกันฟ้าผ่าและต้านทานการรบกวน: สำหรับการใช้งานกลางแจ้ง: เชื่อมต่อขั้ว "Earth" ของโมดูลเข้ากับดินเพื่อประสิทธิภาพในการต้านทานรบกวนและป้องกันฟ้าผ่า สำหรับการใช้งานในร่ม: ไม่จำเป็นต้องเชื่อมต่อกับดิน การเชื่อมต่อและการรวมเข้ากับระบบอื่น: ระยะห่างของขาต่อ: มาตรฐาน 2.54 มม. เหมาะสำหรับการพัฒนาต Compatibility with Power Supplies: 3.3V: Perfectly compatible 5.0V: Perfectly compatible Compatibility with Signal Levels: 3.3V Signals: Perfectly compatible 5.0V Signals: Perfectly compatible Chip and Design Quality: Chip: Original imported chip Design: Industrial-grade with strong anti-interference capability Lightning Protection: Enhanced 485 lightning protection design Environmental Tolerance: Operating Temperature Range: -40℃ to +85℃ Transmission Distance: Up to 1 kilometer (tested with 850m of 2*1.5 cable, optimal within 800 meters) Physical Design: Board Process: Half-hole process Board Thickness: 0.8mm Usage: Suitable as a composite board or for terminal welding Indicators: RXD and TXD Signal Lights: To monitor transmission and reception status Lightning Protection and Anti-Interference: For Outdoor Use: Connect the "Earth" terminal to the ground for improved lightning protection and anti-interference For Indoor Use: No need to connect to the ground Connectivity and Integration: Pin Spacing: Standard 2.54mm for ease of secondary development Matching Resistance: 120Ω, can be enabled by shorting R0, especially recommended for long distances Multi-Device Communication: Supports connection to a bus with up to 128 devices Hot Swap Capability: Hot Plugging: Module supports hot swapping without the signal jamming issue common in other 485 chips Signal Integrity: Copper Layering: Large area copper layering to prevent signal interference Communication Mode: Half-Duplex Communication: Allows bidirectional communication but not simultaneously; must alternate directions Supported Baud Rates: Range: 110 to 256000bps, perfectly supported 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
