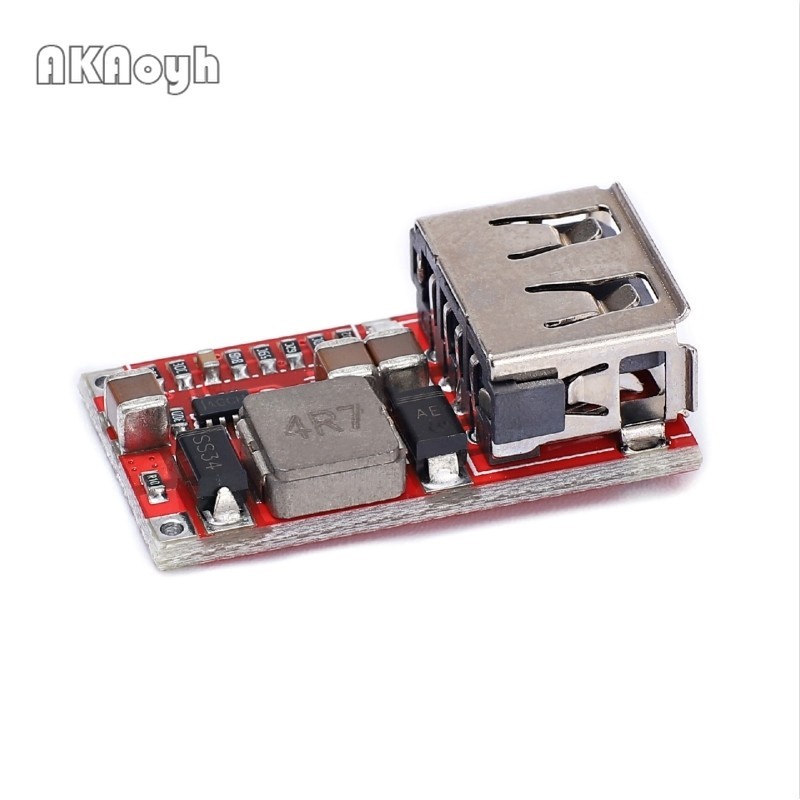

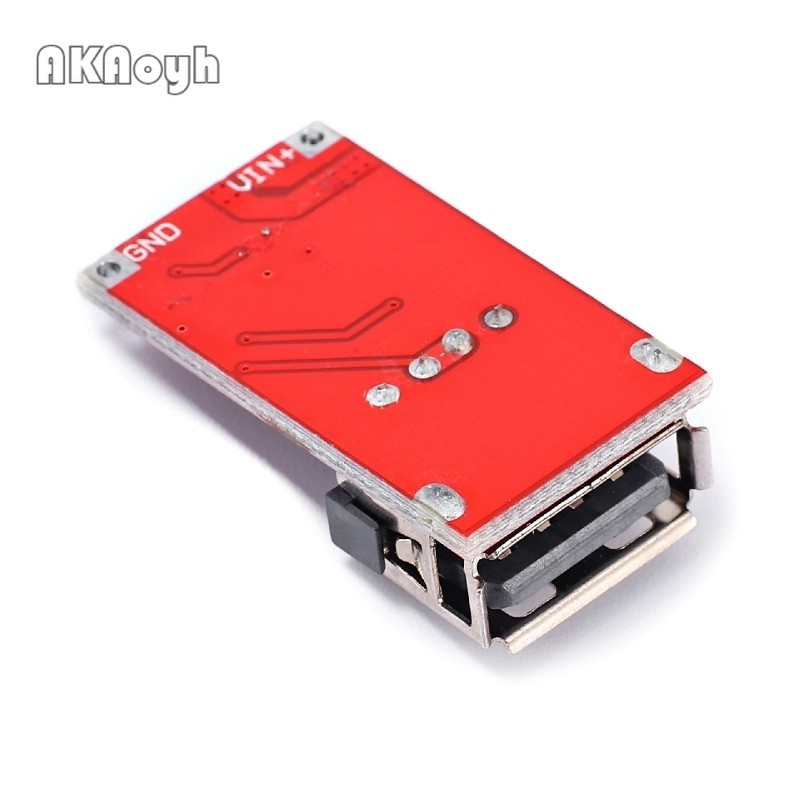

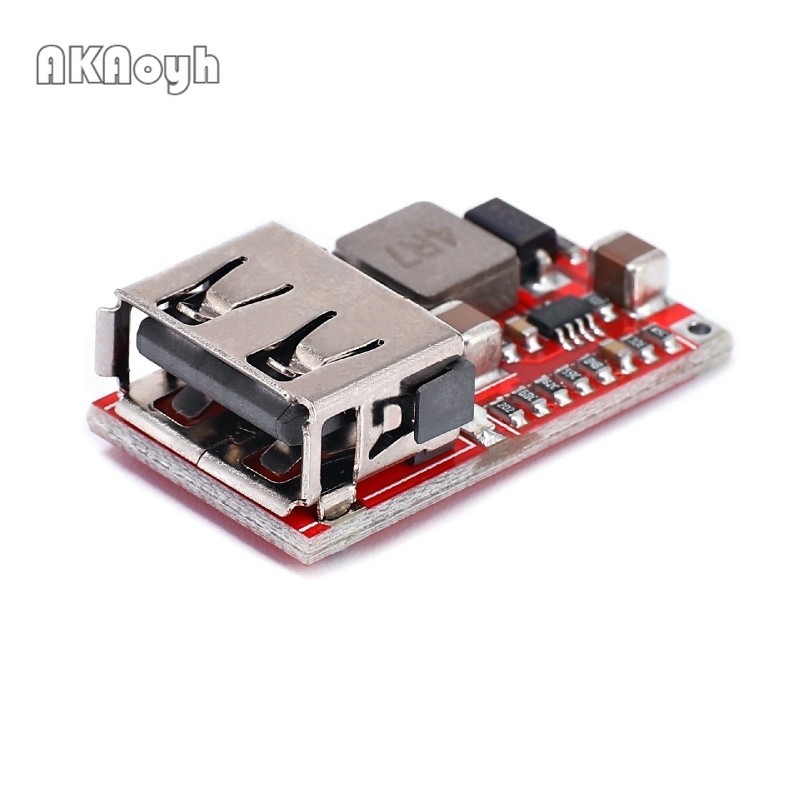

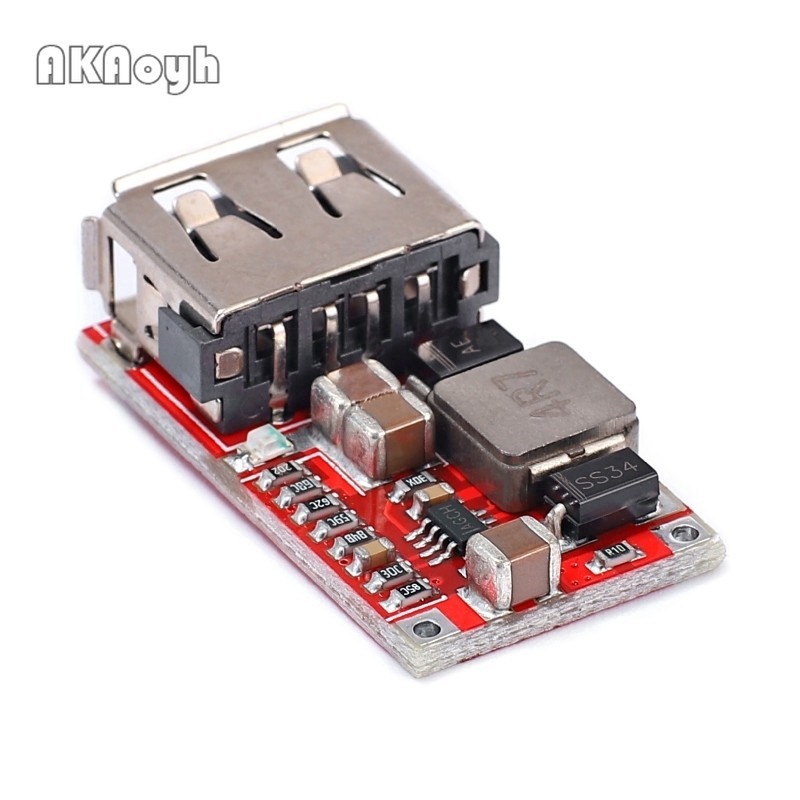

6-24V 12V / 24V ถึง 5V 3A โมดูลชาร์จ USB DC Buck Step down Converter โมดูลจ่ายไฟ 12V 5V

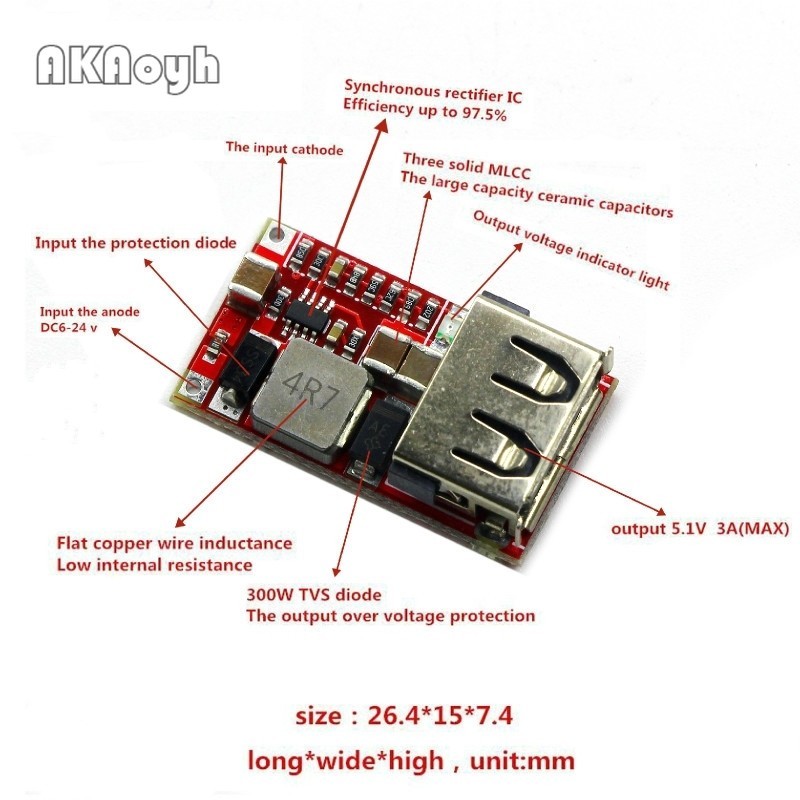

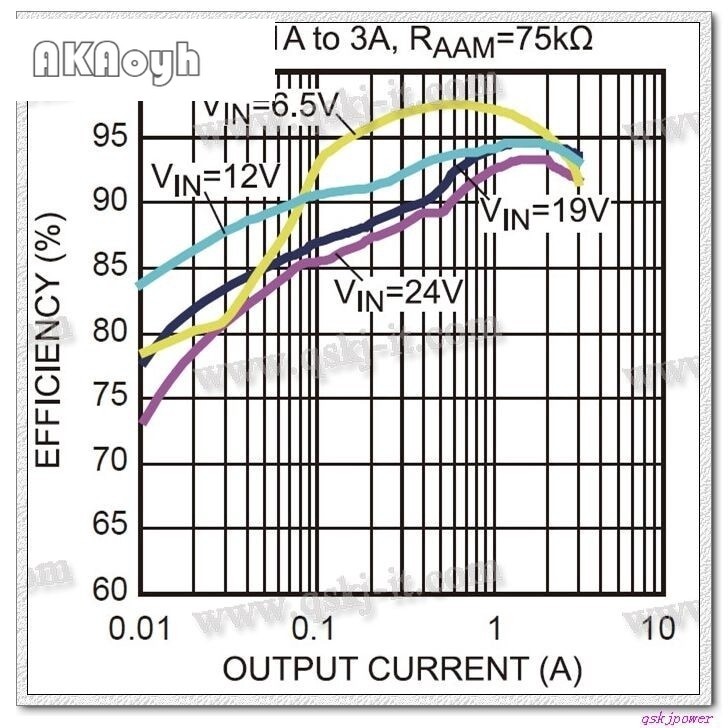

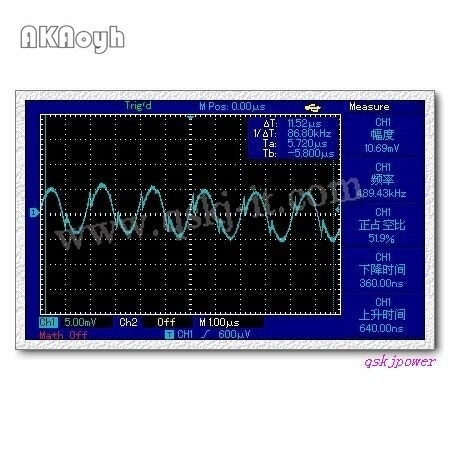

โมดูลชาร์จ USB สำหรับรถยนต์ DC 6-24V 12V / 24V ถึง 5v 3A CAR โมดูลชาร์จ USB DC Buck step down Converter โมดูลจ่ายไฟ 5v 1: สหรัฐอเมริกาใหม่นำเข้าชิปไม่แน่นอนโฮมเมดถอดชิป กระแสไฟขาออกสูงสุด 3A, 2.1A ที่ใช้งานได้ยาวนาน, ขอบที่เพียงพอ การออกแบบใหม่การออกแบบวงจรไม่จำเป็นต้องใช้ตัวเก็บประจุด้วยไฟฟ้าและตัวเก็บประจุยยักษ์ (อายุการใช้งานตัวเก็บประจุด้วยไฟฟ้าสั้นมีความเสี่ยงต่อการระเบิดตัวเก็บประจุยยักษ์) ตอนนี้ใช้วงจรเก็บประจุเซรามิกแข็งขนาดใหญ่ระดับไฮเอนด์ (MCC) 3 กระเพื่อมต่ำมากสวิตช์ 12V 5V 3A กระเพื่อมประมาณ 10 mV เท่านั้นที่คนรอบข้างหลายคนเข้าถึง 500 mV หรือมากกว่าอุปกรณ์จะทำให้เกิดการบาดเจ็บที่มองไม่เห็นอย่างรุนแรงอาจทำให้เกิดความผิดหรือความเสียหายได้ 4: โปรแกรมใหม่ใช้ประสิทธิภาพการแปลงวงจรการแก้ไขแบบซิงโครนัสสูงมากในเทิร์น 5V 0.7A 6.5V เมื่อมีประสิทธิภาพสูงถึง 97.5%, 12V เทิร์น 5V 1A เมื่อถึง 94% ซึ่งแตกต่างจากเพื่อนบางคนเพียง 60-70% ประสิทธิภาพการทำงานของ. การทดสอบประสิทธิภาพได้ถอดไดโอดป้องกันขั้วไฟฟ้าและฟิวส์อินพุตออก) การใช้ตัวเหนี่ยวนำทองแดงแบนเพิ่มประสิทธิภาพการแปลงสูงสุด ลดความร้อน ฟิวส์อินพุตมี 1.5A, เอาต์พุตทีวี 300W ได้ทำการป้องกันแคลมป์ท่อแรงดันก่อนโดยมีการป้องกันแรงดันไฟฟ้าเกินเอาต์พุตฟิวส์อินพุตมี 1.5A, เอาต์พุต 5V ของทีวี 300W ได้ทำการป้องกันแคลมป์ท่อแรงดันป้องกันอุปกรณ์ USB วงจรระบุ USB ล่าสุด 7: ใช้วงจรระบุ USB ล่าสุด การเปรียบเทียบอินเทอร์เฟซ USB ธรรมดาแบบหัวสั้น 8: หัวสั้น USB ไร้ขอบเขตปิดทองอายุการใช้งานยาวนานไม่ใช่อินเทอร์เฟซ USB ธรรมดา 9: ไฟแสดงแรงดันไฟฟ้าขาออก (สีแดง) 10: ขนาดเล็กพิเศษ 26.4 (L) * 15 (W) * 7.4 (ส) มม. 10: ขนาดเล็กพิเศษ 26.4 (L) * 15 (W) * 7.4 (ส) มม. อินพุตที่มีขั้วย้อนกลับอินพุต 11: อินพุตที่มีไดโอดป้องกันขั้วย้อนกลับอินพุตบวกและลบจะไม่เกิดความเสียหายย้อนกลับ (เราทดสอบประสิทธิภาพของการเพิกเฉยต่อไดโอดอินพุตและการตกฟิวส์) 12: กระแสไฟดับต่ำพิเศษกระแสไฟฟ้าดับ 0.85 mA เชื่อมต่อกับแบตเตอรี่รถยนต์โดยไม่ต้องเพิ่มสวิตช์สามารถเชื่อมต่อกับสายจุดบุหรี่หรือสายไฟ ACC พารามิเตอร์: พารามิเตอร์: คุณสมบัติของโมดูลโมดูล: การแก้ไขแบบซิงโครนัสแบบไม่แยกบั๊กโมดูล (BUCK) แรงดันไฟฟ้าอินพุต: DC 6-24V แรงดันขาออก: 5.1-5.2V กระแสไฟขาออก: 3A สูงสุด ประสิทธิภาพการแปลง: ได้ถึง 97.5% (6.5V ลดเหลือ 5V 0.7A) (หลังจากการป้องกันย้อนกลับสั้น ๆ และฟิวส์ค่าทดสอบ) ความถี่สวิตช์สวิตช์สวิตช์ 500KHz: 500KHz ระลอกคลื่นเอาต์พุต: 10mV รอบ (12V ถึง 5V3A) แบนด์วิดท์ 20M ไฟแสดงสถานะเอาต์พุต: ไฟแสดงแรงดันขาออกเป็นสีแดง อุณหภูมิในการทำงาน: เกรดอุตสาหกรรม (-40 Celsuis ถึง + 85 Celsuis) (อุณหภูมิแวดล้อมสูงขึ้นกำลังขับจะต่ำลง) การป้องกันแรงดันไฟฟ้าเกินเอาต์พุต: ใช่อินพุตฟิวส์ 1.5A เอาต์พุต 5V มีการป้องกันแคลมป์หลอดทีวี 300W อุณหภูมิในการโหลดเต็ม: 30 องศาเซลเซียส กระแสคงที่: 0.85 mA ข้อบังคับการโหลด: ± 1% การควบคุมแรงดันไฟฟ้า: ± 0.5% ความเร็วในการตอบสนองแบบไดนามิก: 5% 200uS การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต: ใช่ แต่โปรดอย่าลัดวงจรเป็นเวลานาน อินพุตการป้องกันขั้วย้อนกลับ: ใช่มีไดโอดป้องกันขั้วย้อนกลับ โหมดการเชื่อมต่อ: การเชื่อม โหมดอินพุต: การเชื่อม โหมดเอาต์พุต: USB #DC #6-24 โวลต์ #12V#24V #to #5V #3A #CAR #USB #Charger #Module #Buck ขั้นตอนที่ #down #Converter #power
