โมดูลหน้าจอ 4.3 นิ้ว ESP32-S3-Touch-LCD-4.3B-BOX I/O RS485 พร้อมเคส 800×480 TFT LCD Waveshare

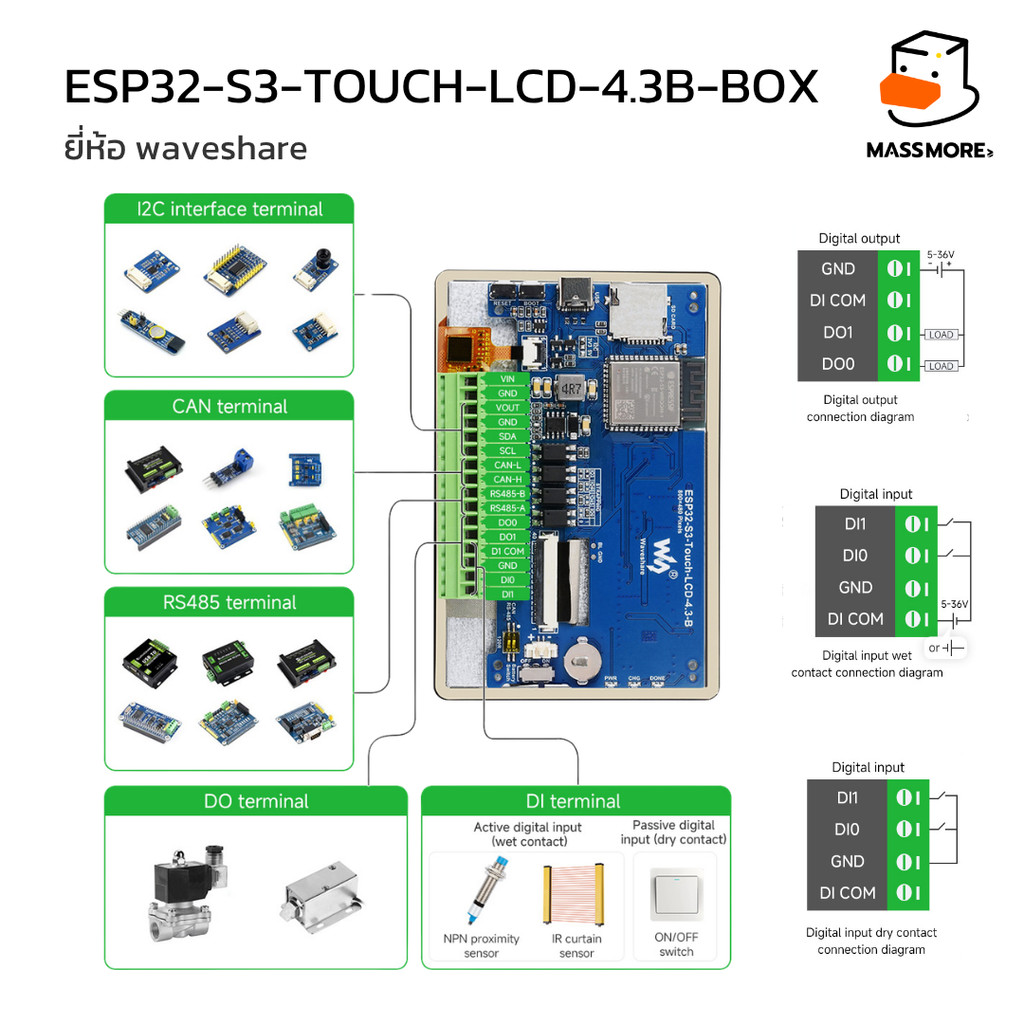

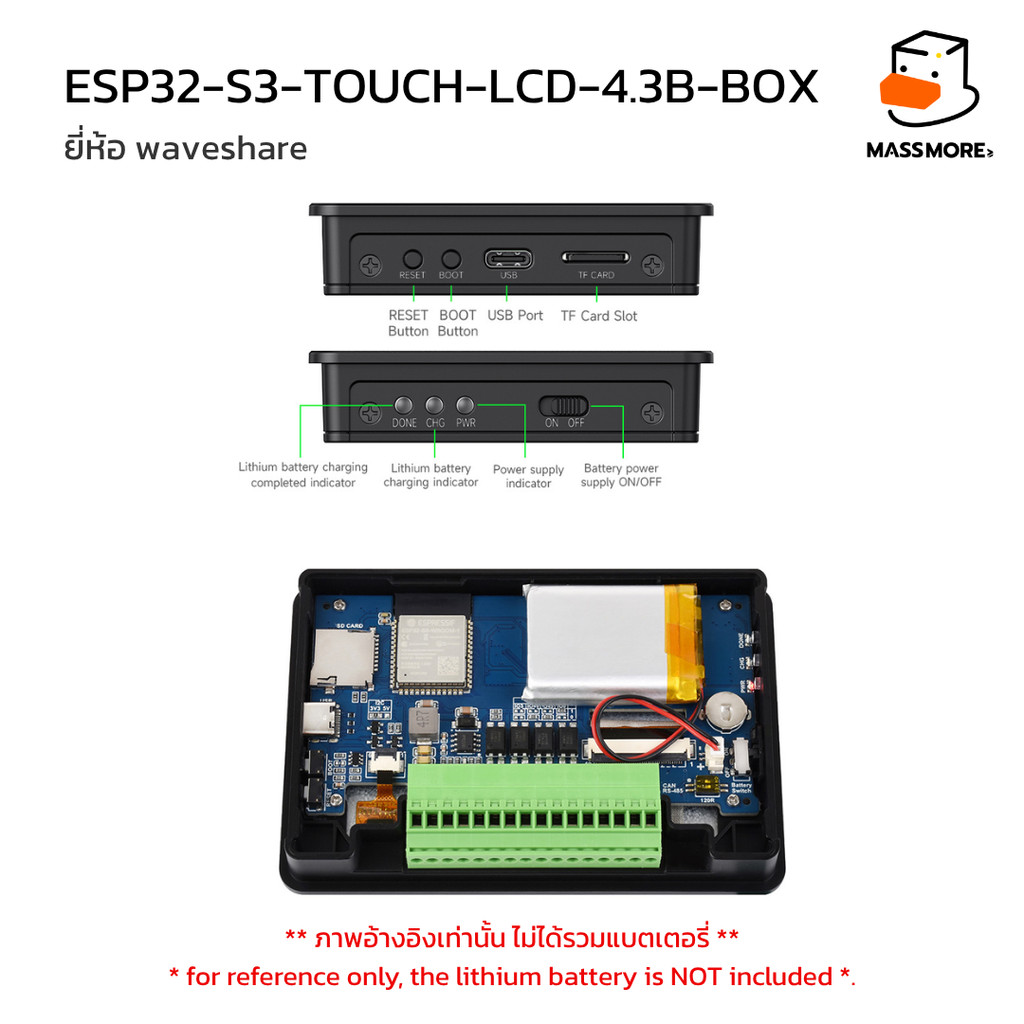

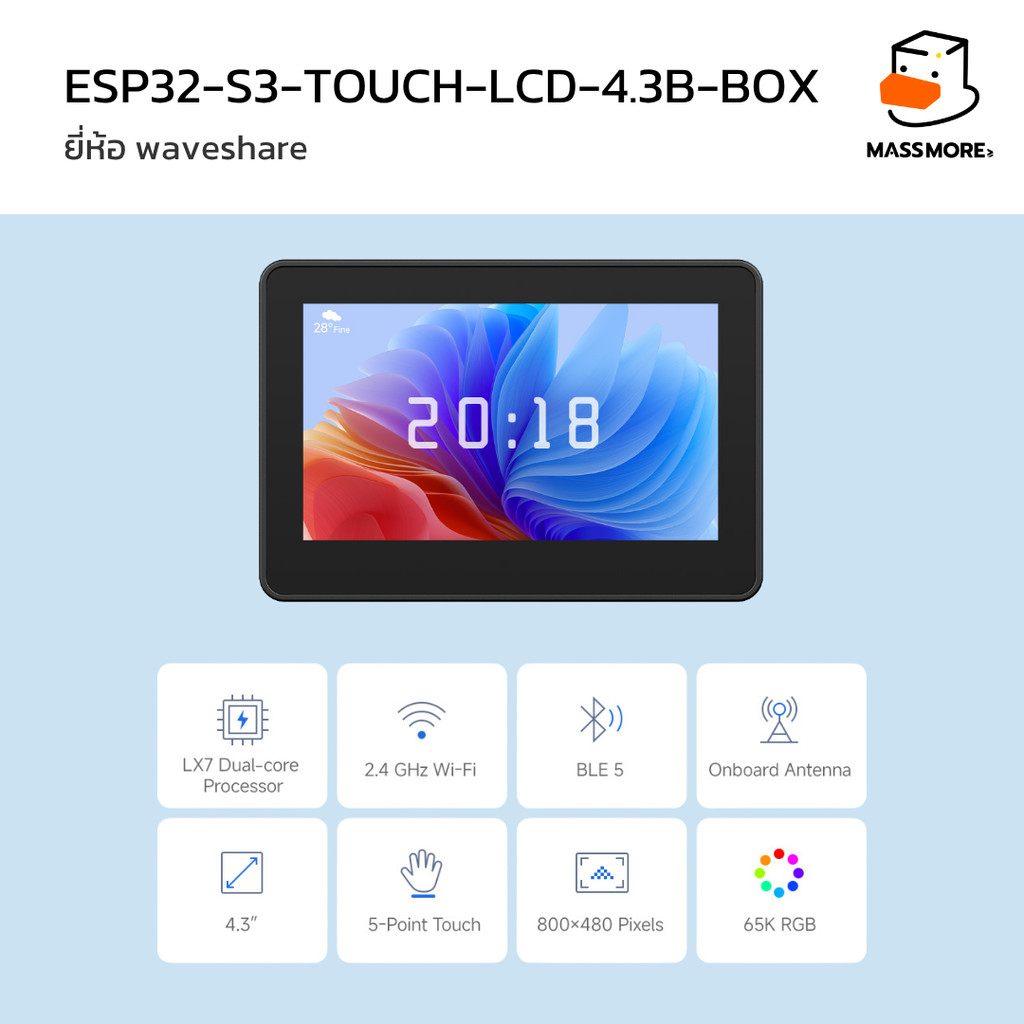

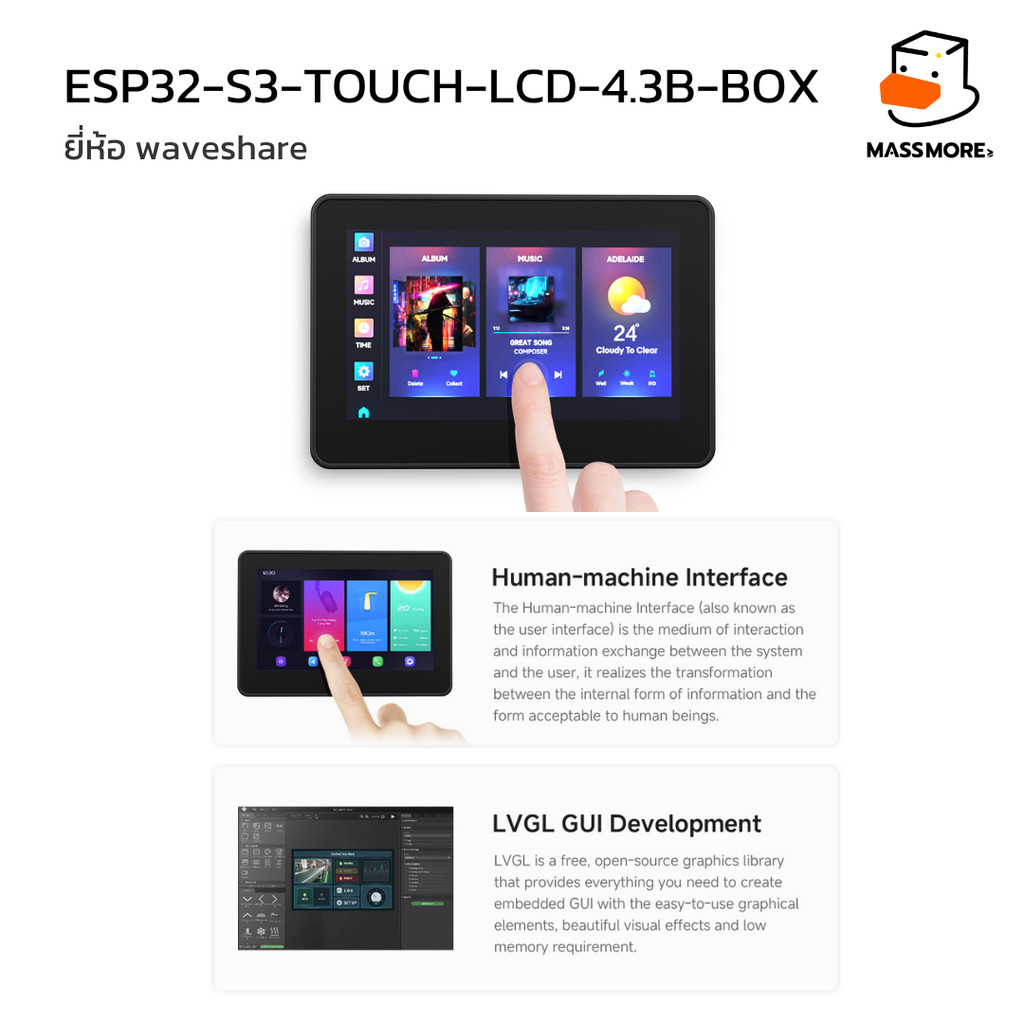

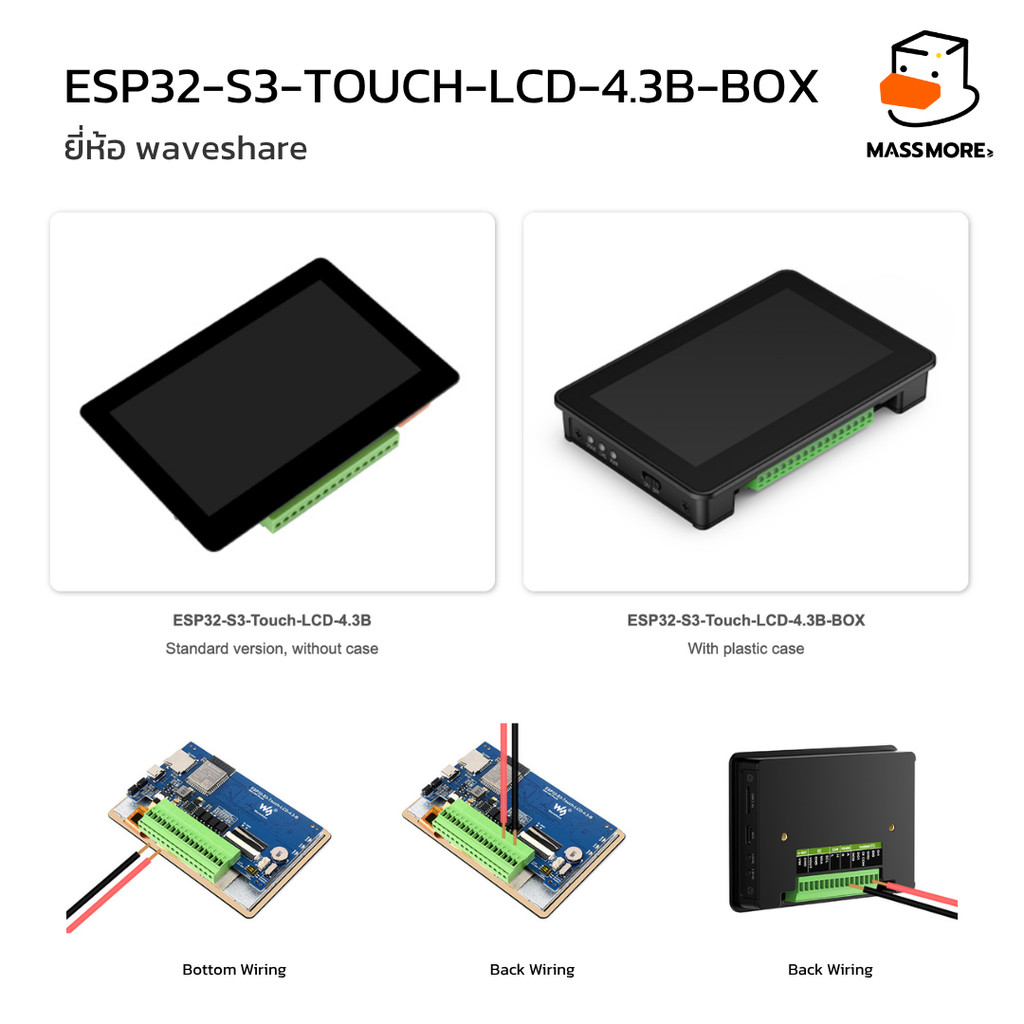

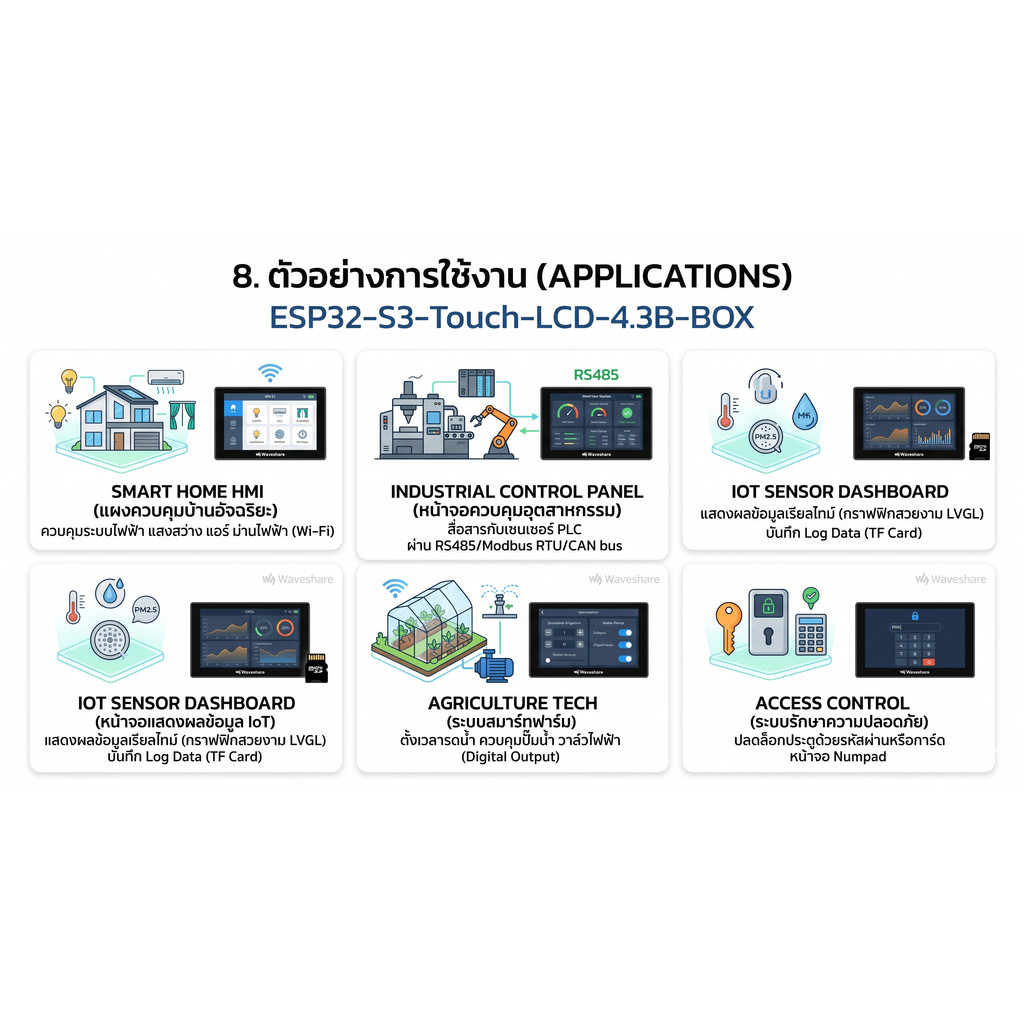

1. ชื่อสินค้า (Product) : โมดูลหน้าจอ 4.3 นิ้ว ESP32-S3-Touch-LCD-4.3B-BOX I/O RS485 พร้อมเคส 800×480 TFT LCD Waveshare 2. ตัวเลือกสินค้า (Product Options) : - ESP32-S3-Touch-LCD-4.3B-BOX (รุ่นมาพร้อมเคสพลาสติกป้องกันบอร์ด) 3. ข้อมูลสินค้า (Spec data) : โมดูลหน้าจอสัมผัส HMI (Human-Machine Interface) เกรดกึ่งอุตสาหกรรมจากแบรนด์ Waveshare ที่ผสานชิป ESP32-S3 เข้ากับหน้าจอ 4.3 นิ้ว พร้อมเคสพลาสติกสำเร็จรูป โดดเด่นด้วยความสามารถในการรันกราฟิกอินเทอร์เฟซ (GUI) ได้อย่างลื่นไหล พร้อมพอร์ตสื่อสารอุตสาหกรรม เช่น RS485 และ CAN ตลอดจนมี Digital I/O แบบ Isolate ที่ทนทานต่อไฟกระชาก เหมาะอย่างยิ่งสำหรับการนำไปสร้างเป็นแผงควบคุมระบบอัตโนมัติ, ระบบ Smart Home หรือหน้าจอสั่งการอุปกรณ์ IoT ที่ต้องการความน่าเชื่อถือสูง 4. ข้อมูลทางเทคนิค (Specification) : - หน่วยประมวลผล: Xtensa 32-bit LX7 dual-core (ความเร็วสูงสุด 240 MHz) - หน่วยความจำภายใน: 512KB SRAM, 384KB ROM, 16MB Flash, 8MB PSRAM - จอแสดงผล: 4.3 นิ้ว IPS LCD, ความละเอียด 800×480 พิกเซล, สี 65K, ความสว่าง 550 Cd/m² - ระบบสัมผัส: Capacitive 5 จุด (แผงกระจกนิรภัย) - พอร์ตสื่อสาร: 1x RS485, 1x CAN, 1x I2C, 1x USB Type-C, 1x ช่องเสียบ TF Card (MicroSD) - Digital Input (DI): รองรับแรงดัน 5~36V, รองรับสวิตช์แบบ NPN และ PNP, มีวงจรแยกสัญญาณ (Bi-directional Optocoupler Isolation) - Digital Output (DO): จ่ายแรงดัน 5~36V, ขับกระแสแบบ Sink สูงสุด 450mA ต่อช่อง (Optocoupler Isolation) - แรงดันไฟทำงาน: 5V (ผ่านพอร์ต Type-C) หรือ 7-36V DC (ผ่านพอร์ตเทอร์มินอล) - ขนาดโมดูล (รวมเคส): 116.3 × 79 มิลลิเมตร 5. เปรียบเทียบ (Comparison) กับรุ่นอื่นในตลาด : เมื่อเปรียบเทียบกับบอร์ดพัฒนาหน้าจอ ESP32 ขนาด 4.3 นิ้ว รุ่นทั่วไปในท้องตลาด โมดูล ESP32-S3-Touch-LCD-4.3B-BOX รุ่นนี้มีความเป็น Industrial Grade มากกว่าอย่างชัดเจน โดยรุ่นทั่วไปมักเป็นเพียงบอร์ดเปลือยที่ใช้ไฟ 5V และมีเพียงพอร์ต I/O ธรรมดา แต่รุ่นนี้มาพร้อมกับเคสพลาสติกป้องกันบอร์ด รองรับไฟเลี้ยงช่วงกว้างถึง 36V และที่สำคัญคือมีพอร์ต RS485/CAN รวมถึง Digital I/O แบบ Isolate มาให้ในตัว ทำให้สามารถนำไปเชื่อมต่อกับเซนเซอร์ เครื่องจักร หรือ PLC ในโรงงานอุตสาหกรรมได้อย่างปลอดภัยโดยไม่ต้องต่อวงจรแยกสัญญาณเพิ่ม 6. ตัวอย่างการใช้งาน (Applications) : - Smart Home HMI (แผงควบคุมบ้านอัจฉริยะ): ใช้เป็นหน้าจอสัมผัสติดผนังศูนย์กลาง สำหรับสั่งการเปิด-ปิดหลอดไฟ เครื่องปรับอากาศ หรือม่านไฟฟ้า ผ่านระบบ Wi-Fi - Industrial Control Panel (หน้าจอควบคุมอุตสาหกรรม): ติดตั้งหน้าตู้คอนโทรลเครื่องจักร สื่อสารอ่านค่าจากเซนเซอร์หรือ PLC ผ่านโปรโตคอล RS485 (Modbus RTU) หรือ CAN bus - IoT Sensor Dashboard (หน้าจอแสดงผลข้อมูล IoT): ดึงข้อมูลสภาพอากาศหรือค่าฝุ่น PM2.5 จากอินเทอร์เน็ตมาแสดงผลในรูปแบบกราฟฟิกสวยงาม พร้อมบันทึก Log Data ลงใน TF Card - Agriculture Tech (ระบบสมาร์ทฟาร์ม): ใช้เป็นหน้าจอตั้งเวลาและสั่งการรดน้ำต้นไม้ โดยสามารถนำ Digital Output ไปขับรีเลย์เพื่อเปิด-ปิดปั๊มน้ำหรือโซลินอยด์วาล์วได้โดยตรง - Access Control (ระบบรักษาความปลอดภัย): สร้างหน้าจอสำหรับกรอกรหัสผ่าน (Numpad) เพื่อปลดล็อกประตูไฟฟ้า 7. เอกสารอ้างอิง (Documents) : คู่มือการใช้งานแบบละเอียด (Wiki), วงจรไฟฟ้า (Schematic), การตั้งค่าโปรแกรม และ Datasheet อย่างเป็นทางการ: https://docs.waveshare.com/ESP32-S3-Touch-LCD-4.3B 8. แพ็คเกจประกอบไปด้วย (Shipping List) : โมดูลหน้าจอ ESP32-S3-Touch-LCD-4.3B-BOX (ประกอบลงเคสพลาสติกแล้ว) x 1 ชิ้น คอนเนกเตอร์และเทอร์มินอลบล็อกแบบเสียบสำหรับการเข้าสายไฟ x 1 ชุด ❤️รับประกันสินค้ามีคุณภาพ 100% จากทางร้านค้า ❤️ 📌 ร้านค้าออกใบเสร็จบริษัทได้ หลังชำระเงินลูกค้าสามารถแจ้งรายละเอียด ชื่อ-ที่อยู่ เพื่อรับใบเสร็จทางแชทได้เลย ⭕️ เวลาทำการ จ.-ส. เวลา 13.00-20.00 น. ( ตัดรอบออเดอร์ 10.00 น. ) 🔥 สินค้าพร้อมส่ง 🔥 โกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็วทันใจ 🚚 โกดังไทย สินค้าพร้อมส่งทุกวันไม่เกิน 24 ชั่วโมง 👍🏻มั่นใจ 100% ได้รับสินค้าแน่นอน สินค้ามีรับประกันเปลี่ยนตัวใหม่ 📍ต้องการบริการหลังการขาย/เครมสินค้า/สั่งซื้อสินค้า/ขอใบเสนอราคา 📍กรณีเร่งด่วนติดต่อเราได้ที่ Line พิมพ์แอดตามด้วยชื่อร้านได้เลย ลูกค้าท่านใดที่ต้องการคำปรึกษา หรือสอบถามการใช้งานสามารถ Inbox เข้ามาได้เลย 🙏 ยินดีให้คำแนะนำ ขอบคุณครับ 🙏 #ESP32S3 #Waveshare #จอสัมผัส4นิ้ว #โมดูลหน้าจอESP32 #TFTLCD #หน้าจอHMI #บอร์ดพัฒนาIOT #SmartHomePanel #หน้าจอสัมผัสอุตสาหกรรม #RS485 #CANbus #ModbusRTU #ไมโครคอนโทรลเลอร์ #จอสัมผัสCapacitive #LVGL #สมาร์ทฟาร์ม #ArduinoIDE #ESPIDF #หน้าจอสั่งการ #ระบบควบคุมอัตโนมัติ #โมดูลแปลงแรงดัน #อุปกรณ์IoT #อิเล็กทรอนิกส์อุตสาหกรรม #จอสัมผัสESP32
