PW28 25A แหล่งจ่ายไฟคู่กรองเครื่องขยายเสียง Rectifier BOARD สะพานแบน Non-Regulated Power Supply Board

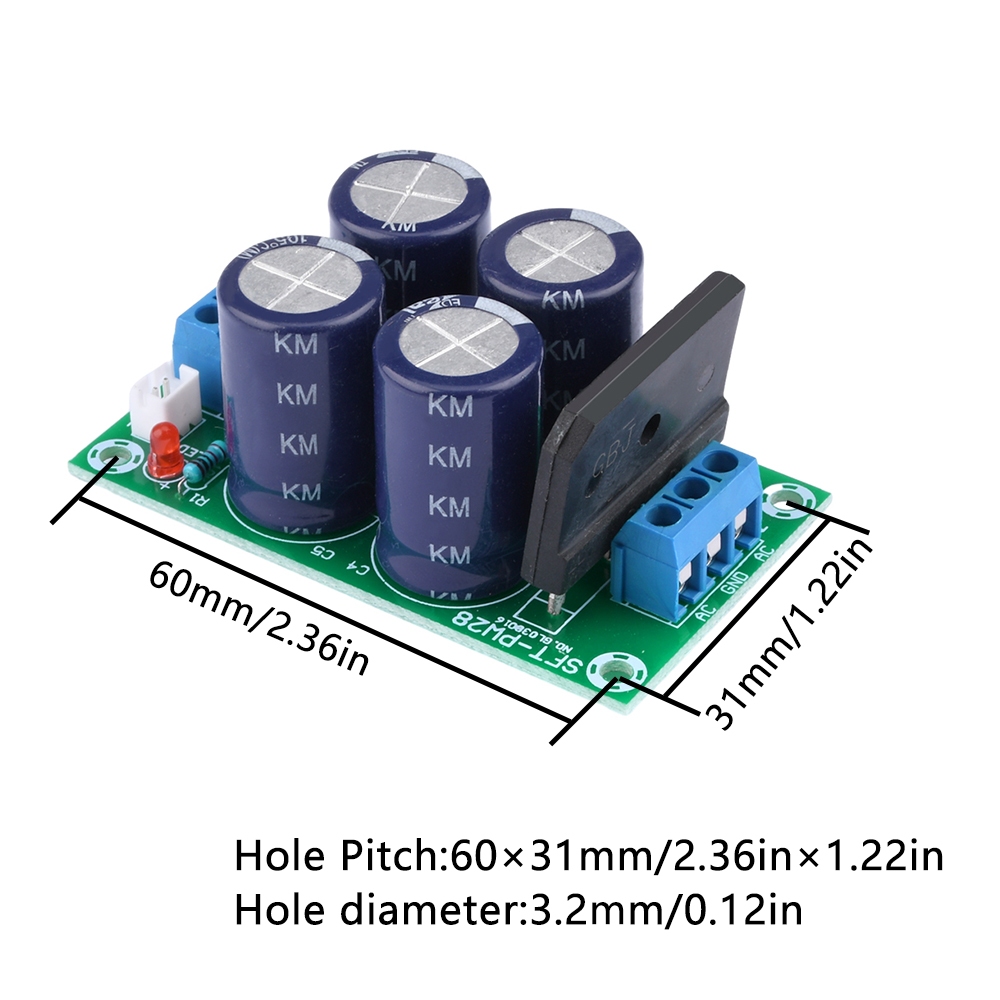

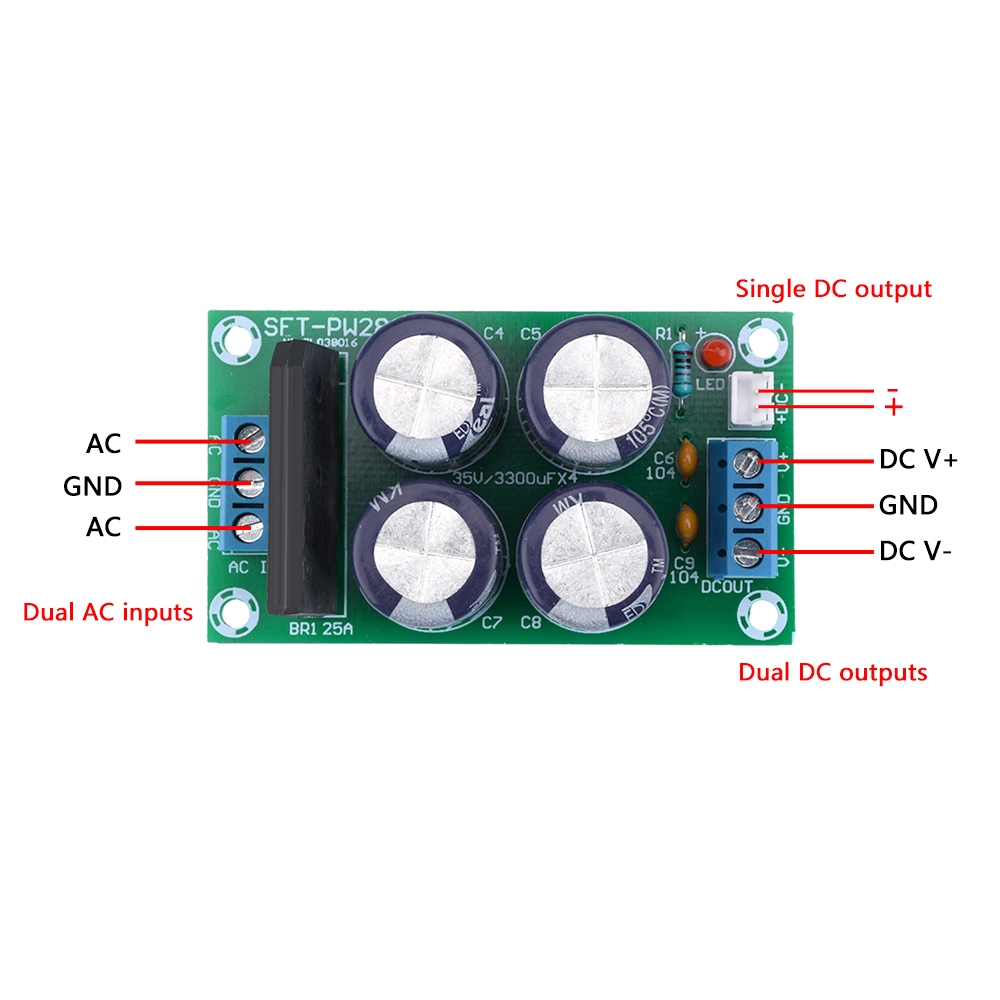

คุณสมบัติของสินค้า: 1. ใช้ส่วนประกอบที่เลือกใหม่เอี่ยมเพื่อให้แน่ใจว่ามีคุณภาพและความทนทาน 2. ผลิตภัณฑ์สามารถลดเสียงรบกวน AC ได้อย่างมีประสิทธิภาพทำให้เครื่องจ่ายไฟ DC เอาต์พุต ในฐานะที่เป็นเครื่องขยายเสียงคู่สามารถใช้กับเครื่องขยายเสียงกำลังต่ำถึงปานกลางเช่น LM1875, TDA2030, TDA7294, LM3886 ฯลฯ 3. ใช้บอร์ดไฟเบอร์กลาส FR-4 สำหรับบอร์ด PCB และวางทองแดงในพื้นที่ขนาดใหญ่เพื่อให้ได้ความต้านทานภายในพลังงานต่ำกว่า 4. บอร์ดกรองวงจรเรียงกระแสไฟฟ้านี้ใช้สะพานวงจรเรียงกระแสสูงพิเศษ 25A เพื่อแก้ไขคลื่นคู่ AC ให้เป็นไฟกระแสตรงคู่ ตัวเก็บประจุขนาดใหญ่ 3300uf / 25V สี่ตัวใช้สำหรับกรองโดยมีความจุรวมสูงถึง 13000uf 5. ขั้วอินพุตและเอาต์พุตกระแสไฟฟ้าสูงใช้ขั้วต่อสายไฟ KF301-3P ซึ่งรวดเร็วและสะดวกในการเชื่อมต่อ นอกจากนี้ยังมีการเพิ่มขั้วจ่ายไฟ 2.0 มม. - 2P เพื่อให้ DIY ใช้งานได้จริงมากขึ้น พารามิเตอร์ผลิตภัณฑ์ของผลิตภัณฑ์: ชื่อสินค้า: บอร์ดกรองวงจรเรียงกระแสไฟฟ้าคู่ แรงดันไฟฟ้าอินพุต: Dual AC 9~17V แรงดันขาออก: Dual DC ± 12~24V สะพานแบนปัจจุบัน: 25A วัสดุ PCB: หนา 1.6 มม. FR-4 ใยแก้วเต็มแผ่นวัสดุ PCB: หนา 1.6 มม. FR-4 ใยแก้วเต็มแผ่น ระยะห่างของรูติดตั้ง: 60x31 มม., รูรับแสง: 3.2 มม. การแจ้งเตือนชนิด: การกำหนดค่าดั้งเดิมของบอร์ดนี้เป็นตัวเก็บประจุไฟฟ้าที่ทนต่อแรงดันไฟฟ้า 25V และแรงดัน DC เอาต์พุตสูงสุดต้องไม่เกิน 25V หลังจากการแก้ไขและกรองสะพานแบบเต็มแล้วจะมีการเพิ่มประมาณ 1.4 ครั้งดังนั้นแรงดันไฟฟ้า AC อินพุตจึงต้องไม่เกิน 17V หากต้องการแรงดันไฟฟ้าที่สูงขึ้นจะต้องเปลี่ยนตัวเก็บประจุตัวกรองด้วยแรงดันไฟฟ้าที่สูงขึ้น ตัวอย่างเช่นเมื่อแทนที่ด้วยตัวเก็บประจุไฟฟ้าที่ทนต่อแรงดันไฟฟ้า 50V แรงดันไฟฟ้ากระแสตรงเอาต์พุตสูงสุดสามารถเข้าถึง 50V และแรงดันไฟฟ้า AC อินพุตสูงสุดสามารถเข้าถึง 35V ได้ งานแรงดันเกินอาจทำให้ตัวเก็บประจุไฟฟ้าบวมหรือระเบิดได้!!! รายการสินค้า: ตัวกรอง 1 ตัวกรอง * 1
