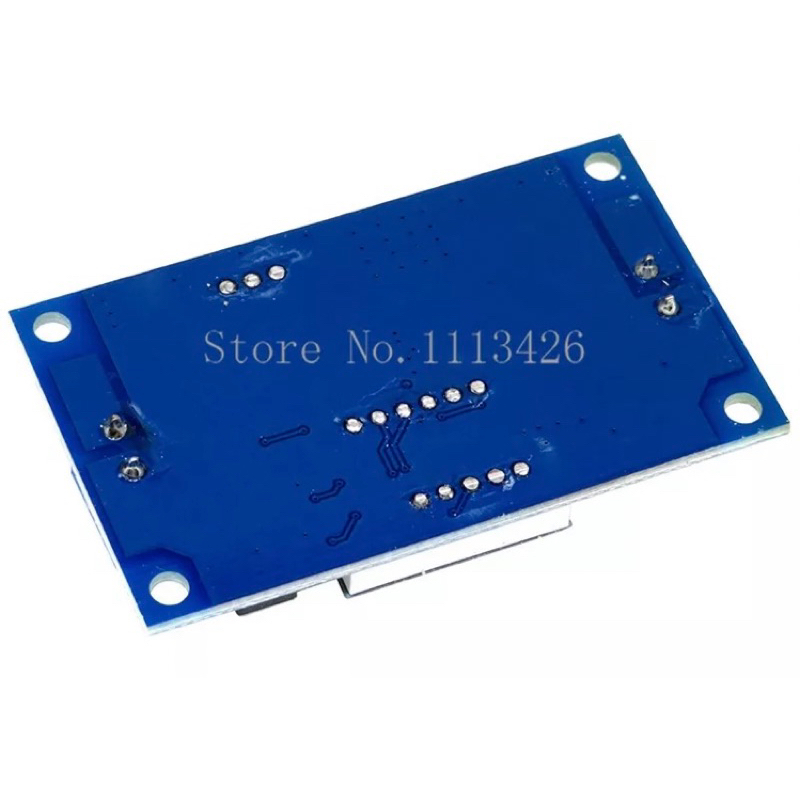

สเต็ปดาวน์ รุ่น LM2596SDC-DC โมดูลลดแรงดัน

IN เป็นขาอินพุท และ out เป็นขาเอาท์พุท ต้องต่อขาบวกและขาลบตามที่ป้ายบนบอร์ดบอกนะคะ ห้ามต่อผิด!ต่อเสร็จแล้วหมุนตัวโมดูลเพื่อลดแรงดันได้โดยเอียงตัวไปทางซ้ายประมาณสิบวงก่อนนะคะ! รุ่น / ชื่อ ： LM2596SDC-DC โมดูลลดแรงดัน แรงดันเข้า ： 3.2V ~ 35V แรงดันออก ： 1.25V ~ 35V กระแสส่งออก : 3A (สูงสุด) ประสิทธิภาพการแปลง : 92% (สูงสุด) รบกวนเสียงเเรง ： <30mV ความถี่สวิตช์ ： 65KHz อุณหภูมิการทํางาน ： -45°C ~ +85°C ขนาด ： 43mm * 21mm * 14mm （ยาว * กว้าง * สูง） คำแนะนำ : ขา IN+ คือขาอินพุทบวก ขา IN- คือขาอินพุทลบ！ ขา OUT+ คือขาเอาท์พุทบวก ขา OUT- คือขาเอาท์พุทลบ！ ขอให้ระวังอย่างยิ่งว่าขาอินพุทและขาเอาท์พุทต้องต่อให้ถูกต้องนะคะ หากต่อผิดอาจทำให้เสียหายได้! แรงดันเข้า : 3V ถึง 35V (แรงดันเข้าต้องสูงกว่าแรงดันที่ต้องการแปลงอย่างน้อย 1.5V และไม่สามารถขึ้นแรงดันได้) แรงดันออก : 1.5V ถึง 35V และสามารถปรับได้ต่อเนื่อง สูงสุดแรงดันส่งออกที่มีประสิทธิภาพสูงสุดคือ 3A คุณสมบัติ： ใช้คอนเดนเซอร์ของ SANYO ทั้งหมด แผ่นวงจรสายต่อที่หนา 36 <>u และคอยล์ไฟฟ้ากําลังมากที่มี Q ค่าสูง มีไฟ LED แสดงผลการออกแบบ แนะนำให้ใช้ไฟกระแสไม่เกิน 2.5A เมื่อใช้งานในระยะเวลานาน และถ้ามีกระแสเกิน 2A จะต้องเพิ่มระบายความร้อน (สำหรับผลิตภัณฑ์ที่มีกำลังขนาด 10W ขึ้นไป) เนื่องจากเป็นโมดูลลดแรงดัน สำหรับการรักษาความเสถียรของการออกแบบ โปรดรักษาความต่างแรงดันขั้นต่ำ 1.5V วิธีการเชื่อมต่อ 1.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่ออัด โดยเชื่อมต่อสายไฟโดยตรงกับพอร์ตขาเข้า (ขาออก) ของโมดูล 2.การเชื่อมต่อด้วยการเชื่อมต่อแบบเชื่อมต่อผ่านพิน สามารถเสียบสายโยงได้เข้ากับพินหรือเสียบลงบนบอร์ดโดยตรงหลังจากเพิ่มพิน และทำการเชื่อมต่อด้วยการเชื่อมต่ออัดเข้ากับ PCB
