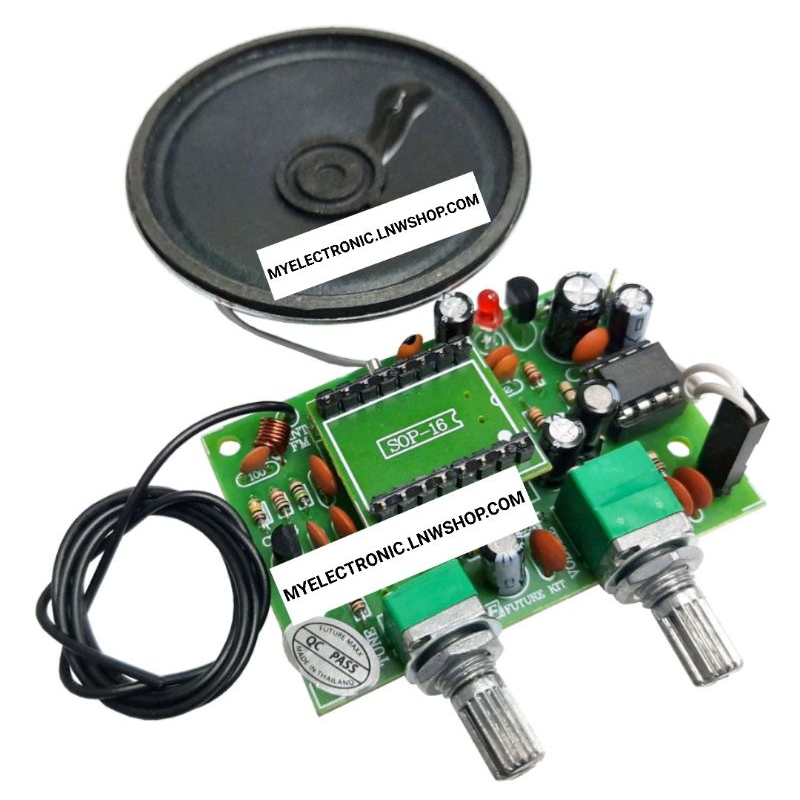

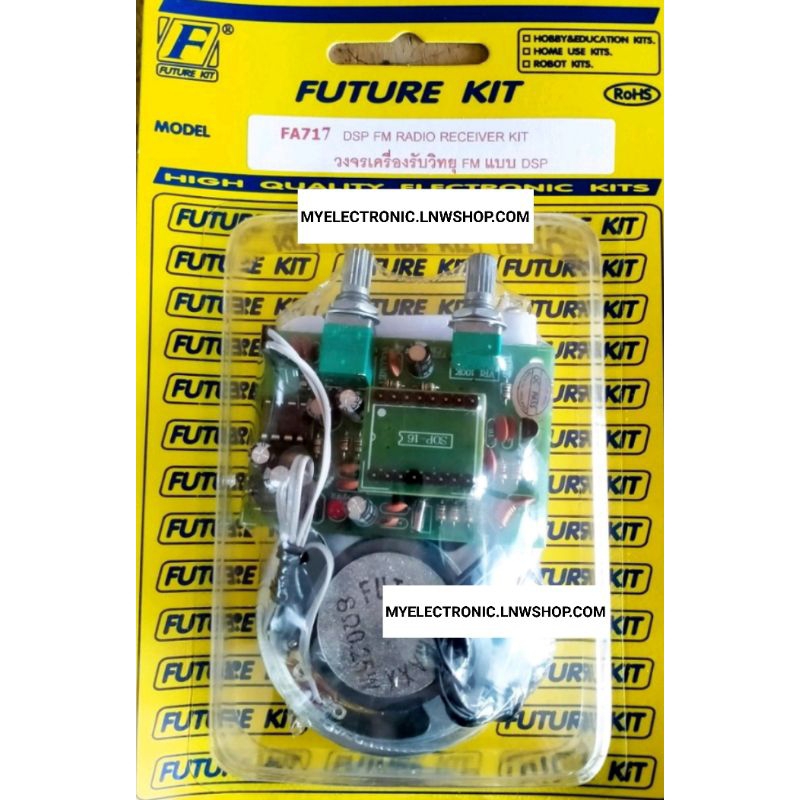

FUTURE KIT วงจร เครื่องรับวิทยุ FM แบบ DSP FK717 ชุด ยังไม่ประกอบ FA717 ชุด ประกอบ ลงปริ้นแล้ว ELECTRONICS ฟิวเจอร์ คิท

FK717 เป็นชุดคิทยังไม่ประกอบลงปริ้น FA717 เป็นชุดประกอบลงปริ้นแล้ว วงจรนี้เป็นวงจรวิทยุ แบบ DSP (Digital Signal Processing) ที่ใช้การปรับเลือกสถานีโดยการปรับเปลี่ยนแรงดัน ซึ่งจะต่างจากการปรับเลือกสถานีแบบเดิมๆ ที่ใช้ตัวเก็บประจุแบบปรับค่าได้ เป็นตัวปรับเลือกสถานี ซึ่งจะมีปัญหาเมื่อใช้งาน ไปซักระยะหนึ่ง วงจรนี้ใช้ไอซีควบคุมเพียงตัวเดียวก็สามารถทำหน้าที่เป็นวิทยุ FM ได้ จึงทำให้วงจรสามารถสร้างและประกอบได้ง่ายสำหรับมือใหม่อีกด้วย การทำงานของวงจร การทำงานของวงจรนี้ จะแบ่งออกเป็น 2 ส่วนใหญ่ๆ ด้วยกัน ได้แก่ ภาครับสัญญาณวิทยุและภาคขยายเสียงส่วนที่หนึ่ง ภาครับสัญญาณวิทยุ หัวใจของวงจรนี้จะอยู่ที่ IC1 ซึ่งเป็นไอซีควบคุมแบบ DSP โดยมีขาหลักๆ ดังนี้ - ขา 1 และขา 2 จะถูกต่อเพื่อเลือกรับสถานีวิทยุ แบบ FM - ขา 4 จะถูกต่อกับ VR1 ทำหน้าที่เป็นขาควบคุมการปรับหาสถานีวิทยุ - ขา 16 เป็นขาส่งสัญญาณเสียงออก - ขา 12 และขา 13 จะถูกต่อกับแร่คริสตอล 32.768KHz เพื่อผลิตความถี่ให้กับตัว IC1 - ขา 6 เป็นขา RF อินพุทของภาครับวิทยุแบบ FM โดยมีตัวทรานซิสเตอร์ TR1เป็นตัวขยายสัญญาณก่อนจะเข้าขานี้ส่วนที่สอง ภาคขยายเสียง จะใช้ตัว IC2 เป็นตัวขยายเสียง โดยการทำงานจะเริ่มจาก เมื่อสัญญาณเสียงจากขา 16 ของ IC1 มาเข้าที่ขา 7 ของ IC2 โดยผ่านวอลลุ่ม VR2 ซึ่งทำหน้าที่เป็นตัวเร่งหรือลดสัญญาณเสียงดังกล่าว สัญญาณนี้จะถูกขยายให้แรงขึ้นแล้วส่งออกที่ขา 1 และขา 3 เพื่อส่งออกลำโพงต่อ เงื่อนไขการจัดส่งสินค้า -จัดส่งสินค้าวันจันทร์ - วันศุกร์ -โปรดตรวจสอบสินค้าก่อนกดสั่งซื้อ -ตัดรอบ 8.30น. ของทุกวัน -จัดส่งตามลำดับในการสั่งซื้อ -หยุดทุกวันเสาร์ อาทิตย์และวันหยุดนักขัตฤกษ์ -กรณีใส่ที่อยู่ผิด กดสั่งสินค้าผิด ทางร้านไม่สามารถแก้ไขให้ได้ ลูกค้าต้องยกเลิกแล้วสั่งสินค้าเข้ามาใหม่ -ลูกค้าจะได้รับสินค้าช้าหรือเร็วขึ้นอยู่กับการขนส่งในการนำจ่าย *ค่าจัดส่งจะเป็นไปตามที่ทาง SHOPEEกำหนด* #FK717 #ชุดคิท #ชุดยังไม่ประกอบ #FA717 #โครงงาน #อิเล็กทรอนิกส์ #อิเล็กทรอนิกส์ #โครงงานอิเล็กทรอนิกส์ #ชุดลงปริ้น #ชุดประกอบลงปริ้นแล้ว #FUTUREKIT #ฟิวเจอร์คิท #ชุดประกอบลงปริ้น #ชุดสำเร็จ
