RCBO 2 / 4 Pole (Residual Current Circuit Breaker with Over Current Protection) เบรกเกอร์กันดูด

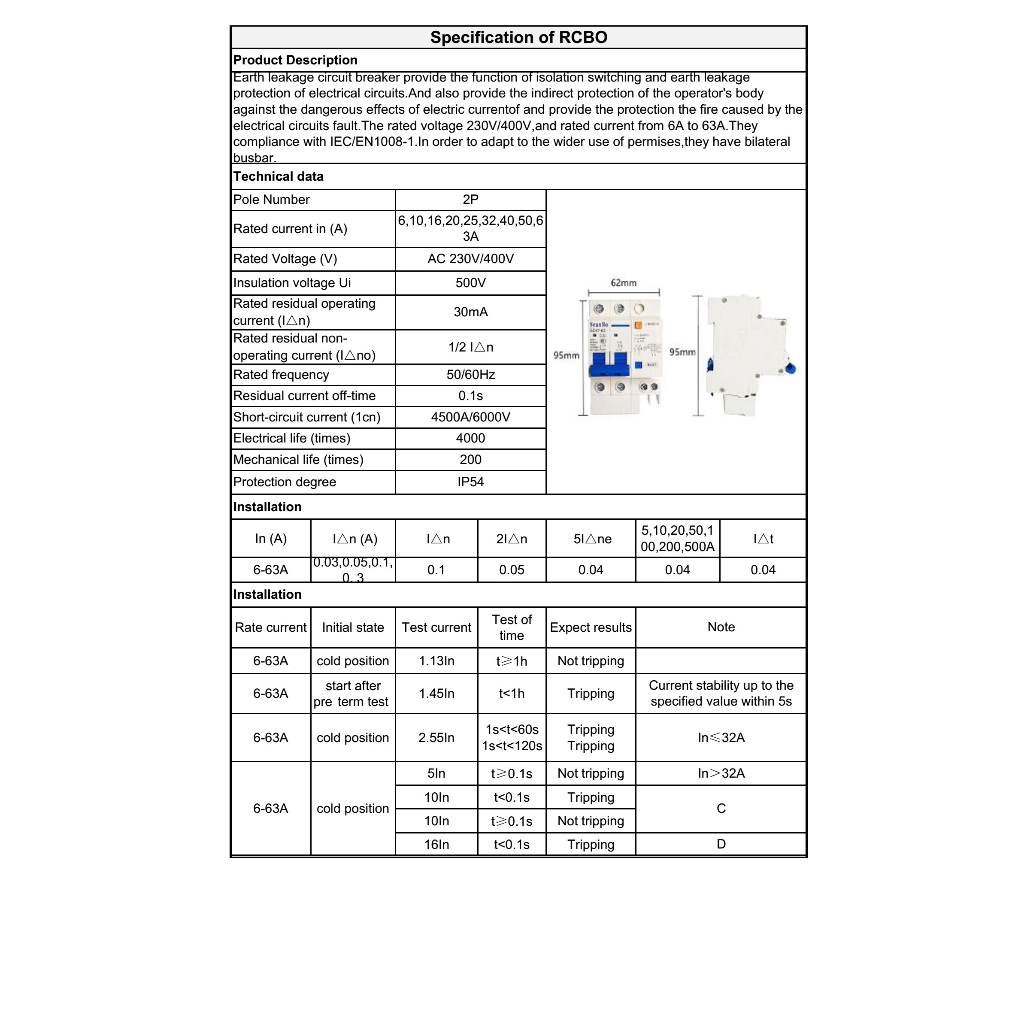

RCBO (Residual Current Circuit Breaker with Over Current Protection) เบรกเกอร์กันดูด หลักการทำงานของเบรกเกอร์กันดูด (RCD) คือ วัดกระแสไฟเข้าและออกว่าเท่ากันหรือไม่ หากไม่เท่ากัน ตามที่กำหนดไว้ในเสปคของอุปกรณ์ เบรกเกอร์กันดูด(RCD) ก็จะทำการตัดวงจร หน้าที่หลักของเบรกเกอร์กันดูด(RCD) คือ ป้องกันกระแสไฟรั่ว เพื่อไม่ให้เกิดอันตรายจากไฟรั่ว(ไฟดูด) กับผู้ใช้งาน RCD แยกได้เป็น 2 ประเภทหลักๆ เบรกเกอร์กันดูด RCCB (Residual Current Circuit Breaker) ทำหน้าที่ ป้องกันไฟรั่ว ไฟดูด มีการรับรองมาตรฐานจาก มอก. 2452-2552 กับ IEC 61008 เบรกเกอร์กันดูด RCBO (Residual Current Circuit Breaker with Over Current Protection) ทำหน้าที่ ป้องกันไฟรั่ว ไฟดูด ป้องกันกระแสเกิน(Overload) และกระแสลัดวงจร(Short circuit) มีการรับรองมาตรฐานจาก มอก. 909-2548 กับ IEC 61009 จะเห็นว่า RCBO จะทำหน้าที่สองอย่างคือป้องกันกระแสรั่วไหลไปทำอันตรายกับผู้ที่สัมผัสอุปกรณ์ไฟฟ้า ป้องกันกระแสเกินเมื่อใช้งานเกินพิกัดกระแสของเครื่องใช้ไฟฟ้าหรือกระแสไฟฟ้าในบ้านทั้งบ้าน นอกจากนั้นยังป้องกันหรือตัดกระแสลัดวงจรได้อีกด้วย จึงน่าจะเหมาะนำมาทำเมนเบรคเกอร์ของบ้านพักอาศัย แต่อย่างไรก็ตามควรคำนึงถึงอัตราการทนกระแสลัดวงจร ( IC ) ให้ได้ตามมาตรฐานที่กำหนดของแต่ละประเทศด้วย Number of poles 1P, 2P, 3P and 4P Rated current In(A): 6A 10A 16A 20A 25A 32A 40A 50A 63A Rated voltage(Un) 230Vac/415Vac Rated frequency 50/60hz Curve B, C, D Short circuit breaking capacity 10 kA Magnetic release B curve: between 3 and 5 In, C curve: between 5 and 10 In, D curve: between 10 and 20 In Rated residual operating current 10mA, 30mA, 100mA, 300mA Endurance ＞4000 Terminal protection IP20 Certificate: CE,CB,IEC etc Install: Din rail Operating temper: -5°C - 40°C Rated frequency: 50/60 Hz color: white Type: Residual Current
