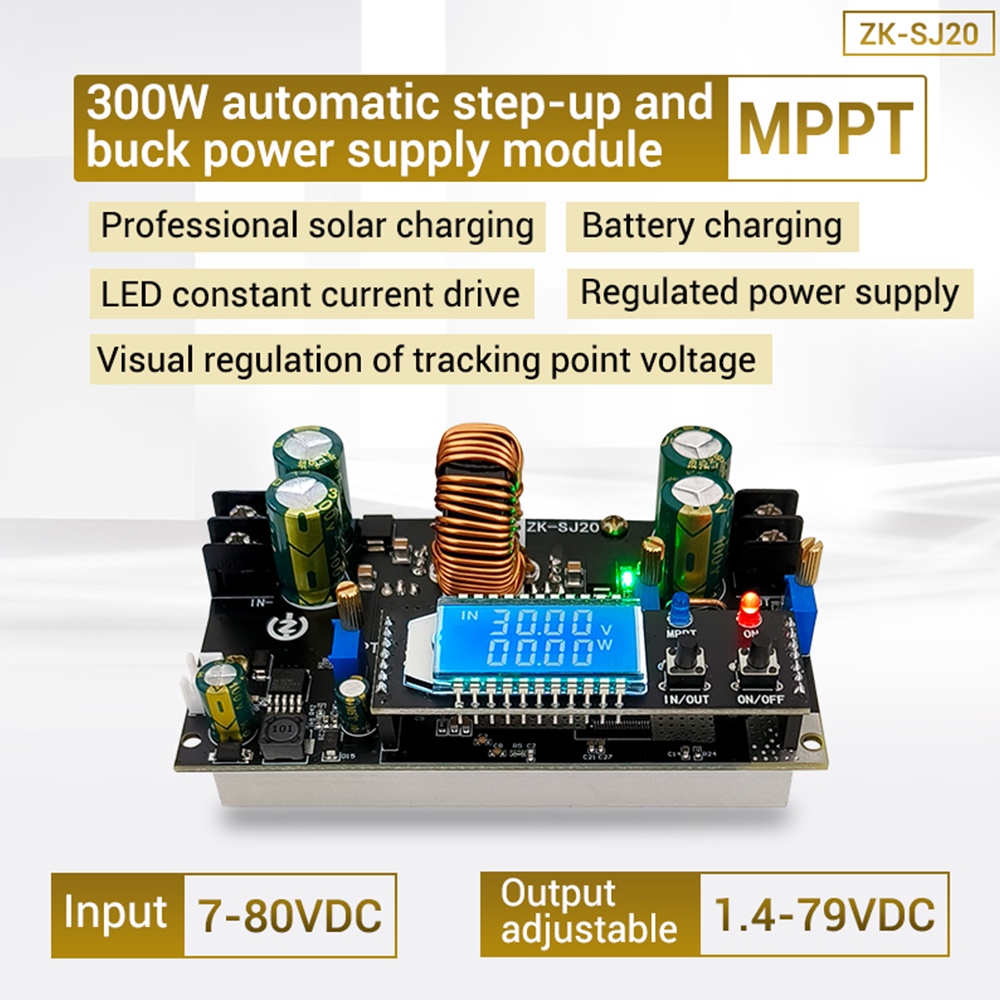

Diymore บอร์ดแปลงแรงดันไฟฟ้า DC เป็น DC ปรับได้ พร้อมหน้าจอ LCD

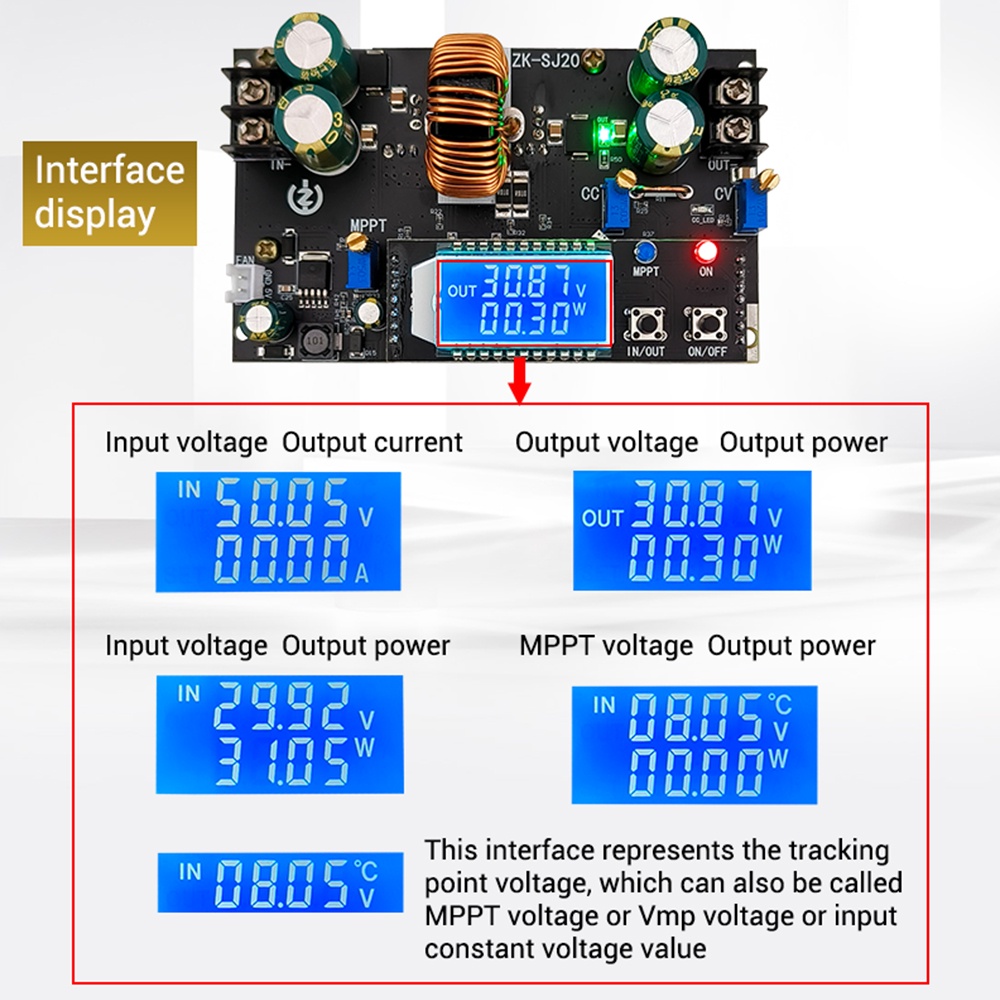

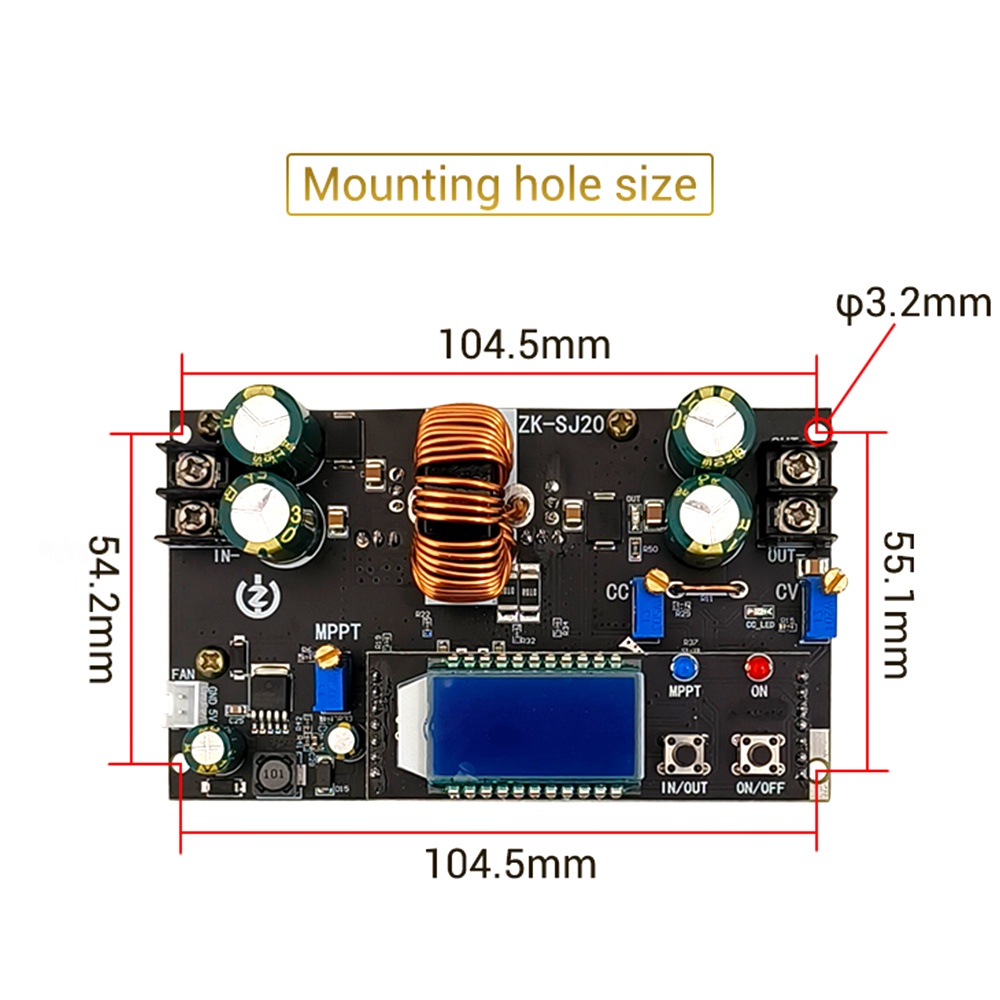

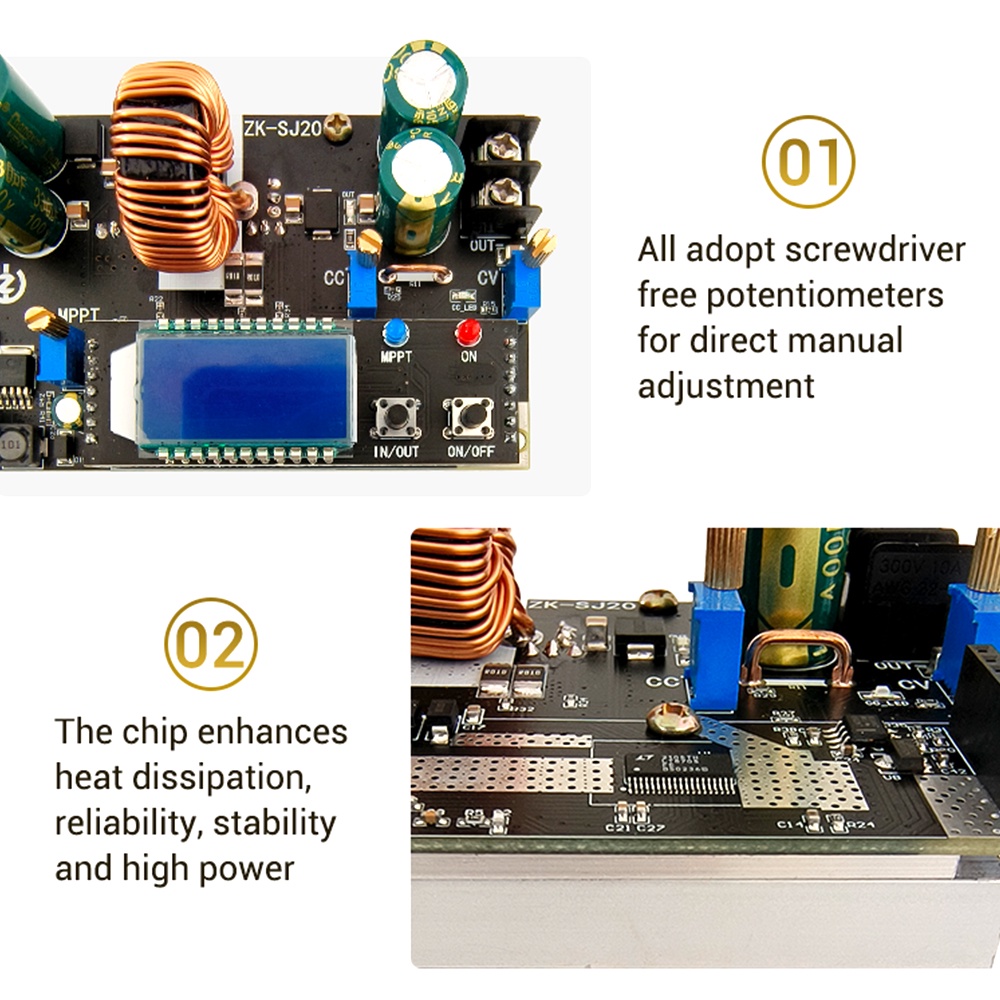

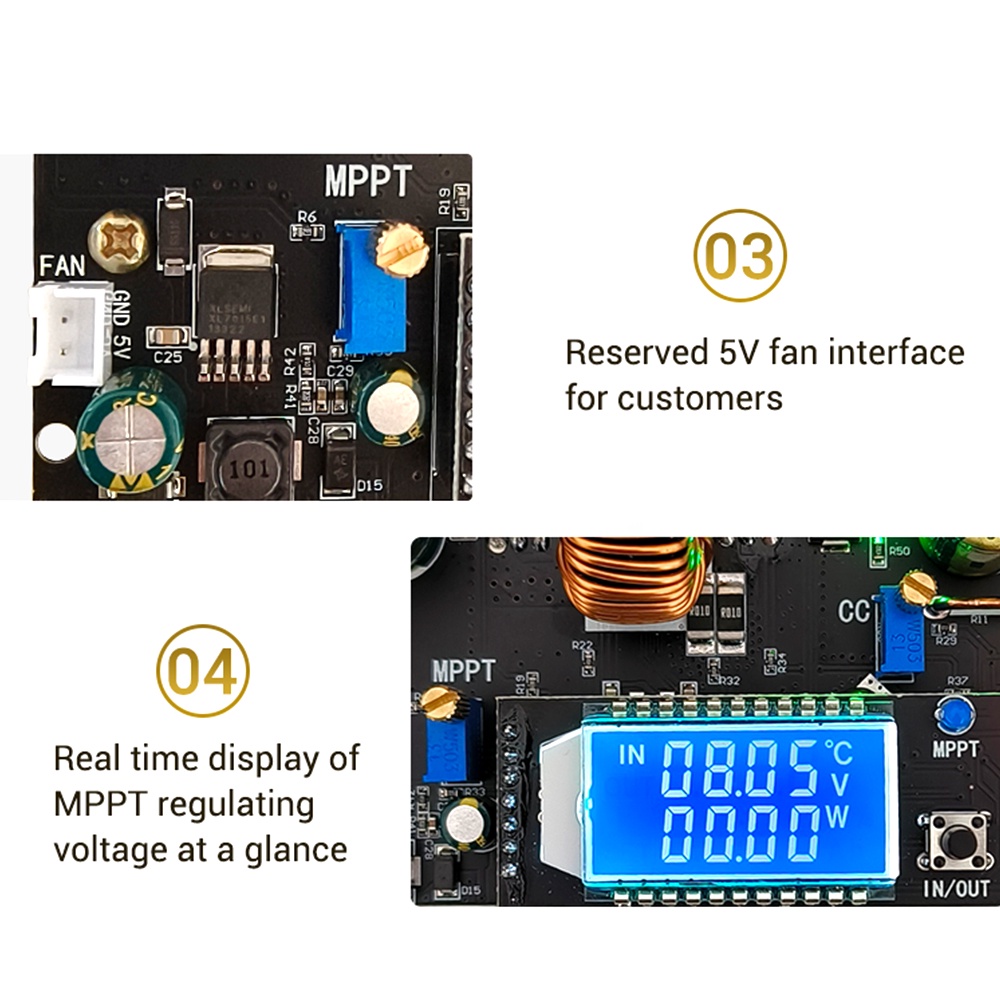

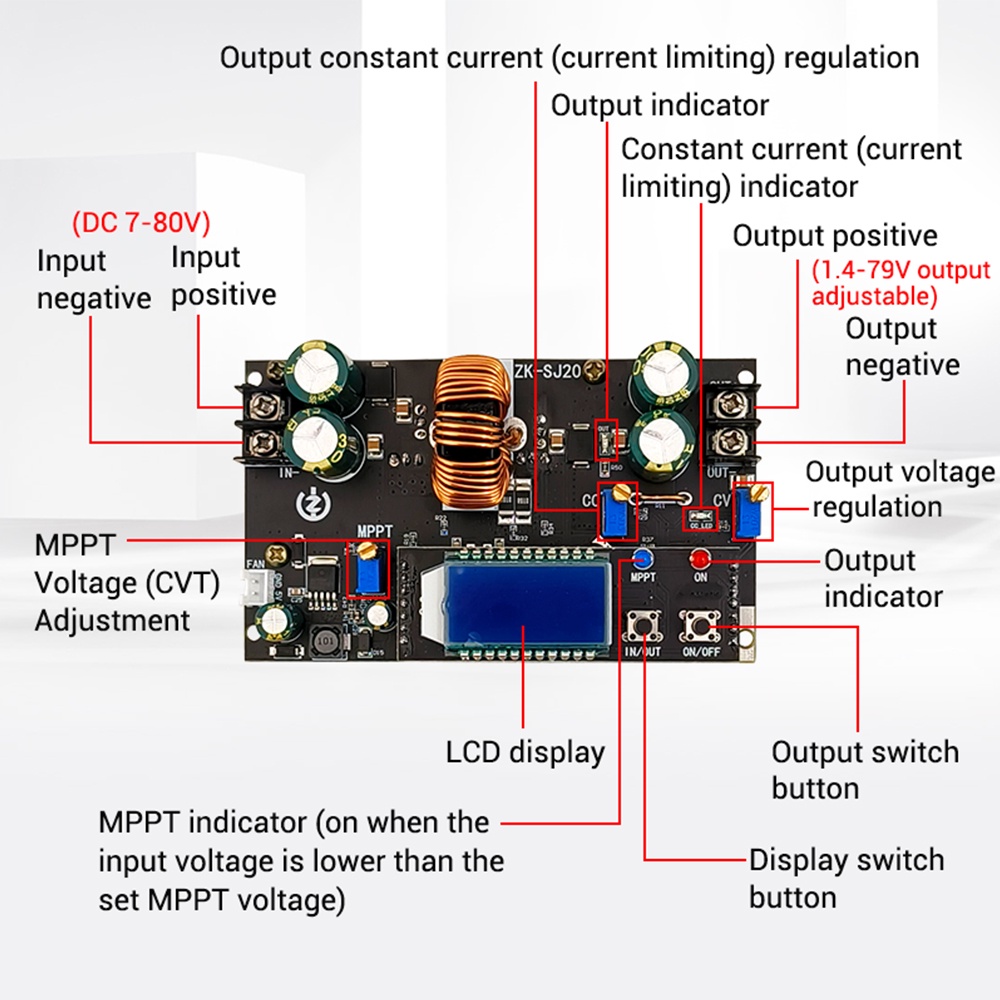

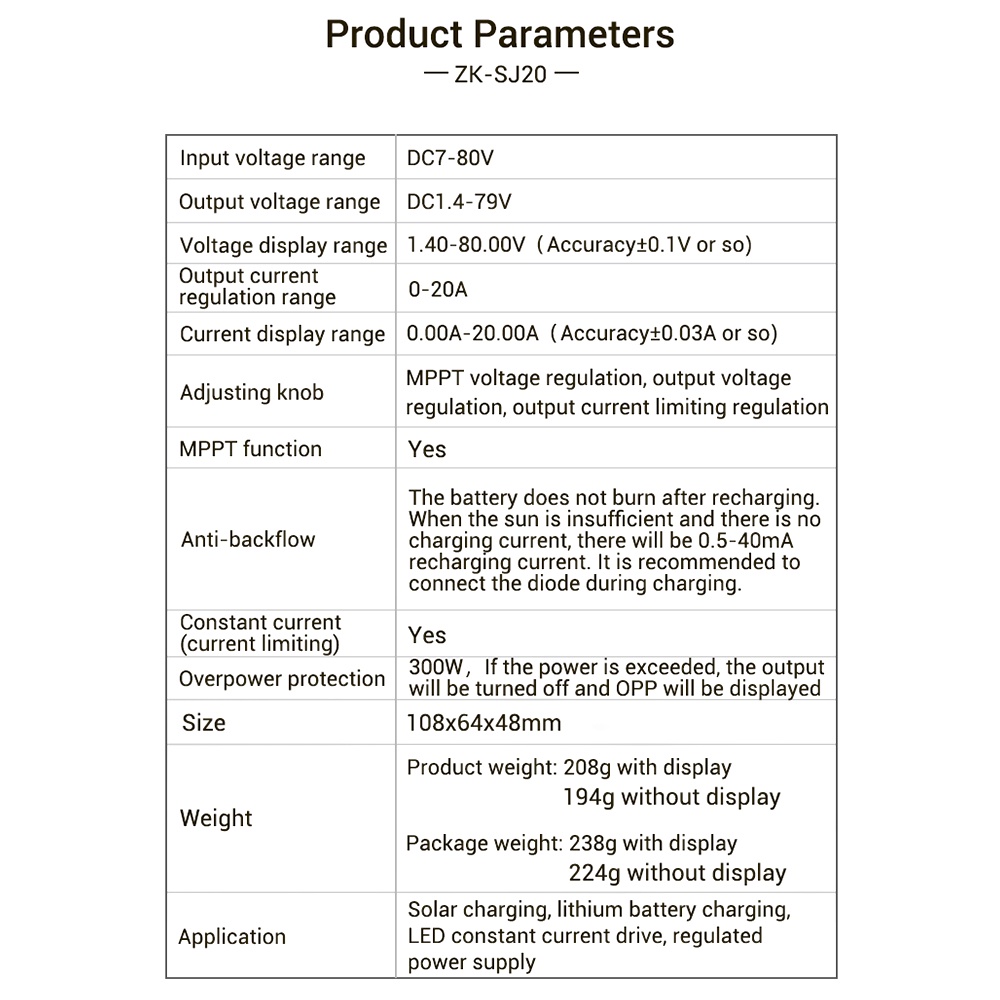

คุณสมบัติ: 1.ใช้วัสดุคุณภาพสูงทนทาน 2.ทั้งหมดใช้มาตรวัดโพเทนชิออมิเตอร์ฟรีของไขควงซึ่งสามารถปรับได้ด้วยตนเอง 3.ชิปช่วยเพิ่มการกระจายความร้อนความน่าเชื่อถือเสถียรภาพและพลังงานสูง 4.แรงดันไฟฟ้าควบคุม MPPT แบบเรียลไทม์แสดงแรงดันไฟฟ้าแบบเรียลไทม์ชัดเจนในพริบตา 5.การใช้งานที่หลากหลาย, การชาร์จพลังงานแสงอาทิตย์, การชาร์จแบตเตอรี่ลิเธียม, ไดรฟ์กระแสคงที่ LED, แหล่งจ่ายไฟควบคุม พารามิเตอร์: พารามิเตอร์พารามิเตอร์: ช่วงแรงดันไฟฟ้าอินพุต: DC7-80V ช่วงแรงดันขาออก: DC1.4-79V ช่วงการแสดงแรงดันไฟฟ้า: 1.40-80.00V (ความแม่นยำ + 0.1V หรือมากกว่านั้น) ช่วงการควบคุมกระแสไฟขาออก: 0-20A ช่วงการแสดงผลปัจจุบัน: 0.00A-20.00A (ความแม่นยำ + 0.03A หรือมากกว่านั้น) ปุ่มปรับแรงดัน MPPT: การควบคุมแรงดันไฟฟ้า MPPT, การควบคุมแรงดันขาออก, เอาต์พุต ข้อบังคับการจำกัดปัจจุบัน ฟังก์ชั่น MPPT: มี การป้องกันกระแสไฟฟ้าย้อนกลับ: แบตเตอรี่จะไม่ไหม้เมื่อเทกลับ เมื่อดวงอาทิตย์ไม่เพียงพอและไม่มีกระแสไฟชาร์จจะมีกระแสไฟไหลย้อนกลับ 0.5-40mA แนะนำให้เชื่อมต่อไดโอดเมื่อชาร์จ กำลังไฟคงที่ (ขีด จำกัด ปัจจุบัน): มี การป้องกันพลังงานเกิน: 300W ไฟเกินจะปิดเอาต์พุตและ 0PP จะแสดงขึ้น 108x64x48 มม. ขนาด: 108x64 มม ขั้นตอนการชาร์จเซลล์แสงอาทิตย์: 1.วัดแรงดันไฟฟ้าของแผงโซลาร์เซลล์ที่ไม่มีโหลด (พร้อมแสงแดดเพียงพอ) คำนวณแรงดันไฟฟ้า MPPT = 0.75 * ไม่มีแรงดันไฟฟ้าหรือตรวจสอบค่าพารามิเตอร์ Vmp ของแผงผู้ผลิตโดยตรง โปรดทราบว่าขั้วไฟฟ้าบวกและขั้วลบจะไม่เชื่อมต่อย้อนกลับ 2.แผงโซลาร์เซลล์เชื่อมต่อกับโมดูลเพื่อจ่ายไฟเปลี่ยนเป็นอินเทอร์เฟซแสดงแรงดันไฟฟ้า MPPT ปรับโพเทนชิออมิเตอร์ MPPT และปรับค่าเป็นแรงดันไฟฟ้า Vmp 3.หมุนโพเทนชิออมิเตอร์ CV เพื่อปรับแรงดันขาออก (ขนาดคือประจุลอยของสระว่ายน้ำที่ชาร์จไฟ กด). 4.วงจรลัดวงจรทั้งสองด้านของขั้วเอาต์พุตบวกและขั้วลบหมุนโพเทนชิออมิเตอร์ CC และปรับกระแสที่ จำกัด (ขนาดเป็นกระแสชาร์จที่อนุญาตของเซลล์ที่ชาร์จได้) หากพลังงานของแผงโซลาร์เซลล์มีขนาดเล็กเกินไปไฟ MPPT จะติดเมื่อไฟฟ้าลัดวงจร เพื่อรักษาแรงดันไฟฟ้าคงที่ของอินพุตกระแสไฟขาออกจะถูก จำกัด กระแสไฟฟ้าสามารถปรับได้ลงด้านล่างเท่านั้น ค่ากระแสไฟฟ้าที่เห็นเมื่อไฟ MPPT ปิดอยู่มีความหมาย ขอแนะนำให้ปรับกระแสไฟฟ้าเมื่อแสงแดดเพียงพอหรือใช้แหล่งแรงดันไฟฟ้าคงที่เป็นอินพุต 5.เชื่อมต่อแบตเตอรี่เพื่อชาร์จ (โปรดสังเกตว่าไม่ควรกลับขั้วบวกและขั้วลบ) เครื่องวัดโพเทนชิออมิเตอร์ MPPT สามารถปรับโพเทนชิออมิเตอร์ MPPT ได้อย่างถูกต้องเพื่อให้โมดูลอยู่ที่จุดจ่ายไฟสูงสุดเสมอ ขอแนะนำให้เชื่อมต่อไดโอดเพื่อป้องกันการไหลย้อนกลับอย่างสมบูรณ์ หมายเหตุและการแจ้งเตือน: 1.ขั้วบวกและขั้วลบอินพุตไม่สามารถย้อนกลับได้มิฉะนั้นจะถูกไฟไหม้ 2.เมื่อขั้วเอาต์พุตเชื่อมต่อกับแบตเตอรี่ขั้วบวกและขั้วลบจะไม่เชื่อมต่อย้อนกลับมิฉะนั้นจะถูกไฟไหม้ 3.กระแสไฟขาออกสูงสุด 20A จะ จำกัด เฉพาะเมื่อความแตกต่างระหว่างแรงดันอินพุตและแรงดันขาออกมีขนาดเล็กเท่านั้นและกำลังขับไม่เกิน 300W ยิ่งความแตกต่างระหว่างแรงดันอินพุตและแรงดันขาออกมากเท่าไหร่ประสิทธิภาพการแปลงก็จะยิ่งต่ำลงและยิ่งร้ายแรงมากขึ้นเท่านั้น หากความร้อนร้ายแรงเกินไปโปรดลดกำลังไฟสำหรับการใช้งานหรือเพิ่มพัดลม 5V (พร้อมอินเทอร์เฟซที่สงวนไว้และกระแสไฟพัดลมน้อยกว่า 300mA) เพื่อช่วยในการกระจายความร้อน 4.แรงดันไฟฟ้า MPPT โดยทั่วไปจะถูกตั้งค่าเป็น 0.75 เท่าของแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์ คุณยังสามารถดูป้ายชื่อหรือปรึกษาค่าแรงดันไฟฟ้า Vmp ของผู้ผลิตแผงโซลาร์เซลล์ซึ่งเป็นแรงดันไฟฟ้า MPPT ที่เราต้องการตั้งค่า หน้าจอแสดงผลสามารถแสดงแรงดันไฟฟ้าที่ตั้งไว้ซึ่งง่ายต่อการปรับ 5.ค่ากระแสไฟฟ้าขาออก (CC) โดยทั่วไปจะเป็นกระแสไฟฟ้าที่อนุญาตให้ชาร์จแบตเตอรี่แบบชาร์จไฟได้. วิธีการตั้งค่าปัจจุบันคือ: ลัดวงจรขั้วเอาต์พุตโดยตรงด้วยสายไฟดูค่าการแสดงผลปัจจุบันและปรับโพเทนชิออมิเตอร์ CC ค่าที่แสดงเป็นค่าขีด จำกัด ปัจจุบัน (ค่ากระแสเอาต์พุตสูงสุด) แพคเกจรวม: โมดูลยกแรงดันไฟฟ้า * 11
