Esp8266 โมดูลรีเลย์ WIFI ไร้สาย ESP-12F บอร์ดพัฒนา E-WeLink APP รีโมตคอนโทรล

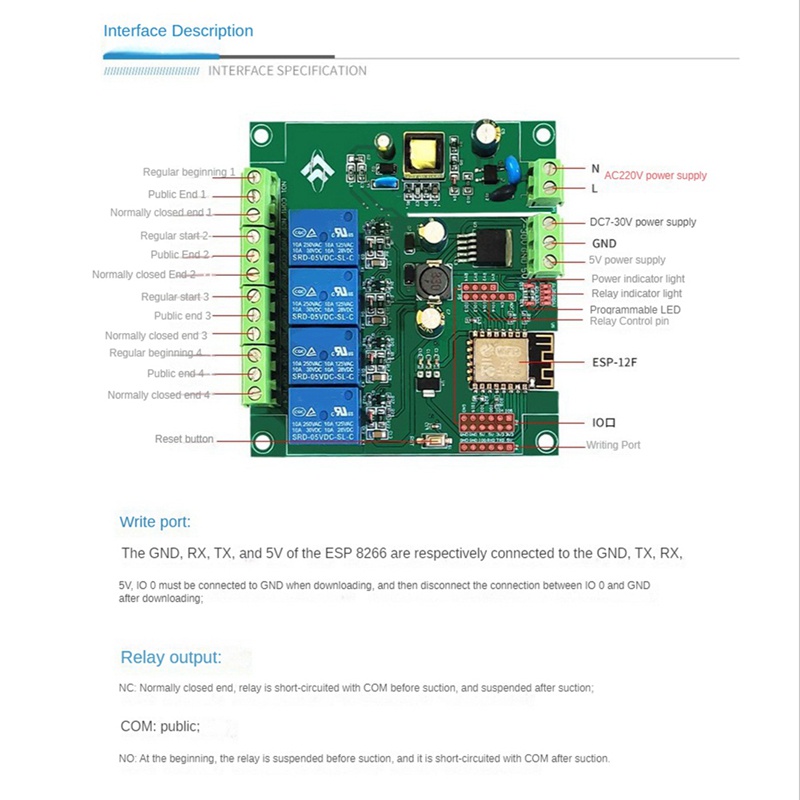

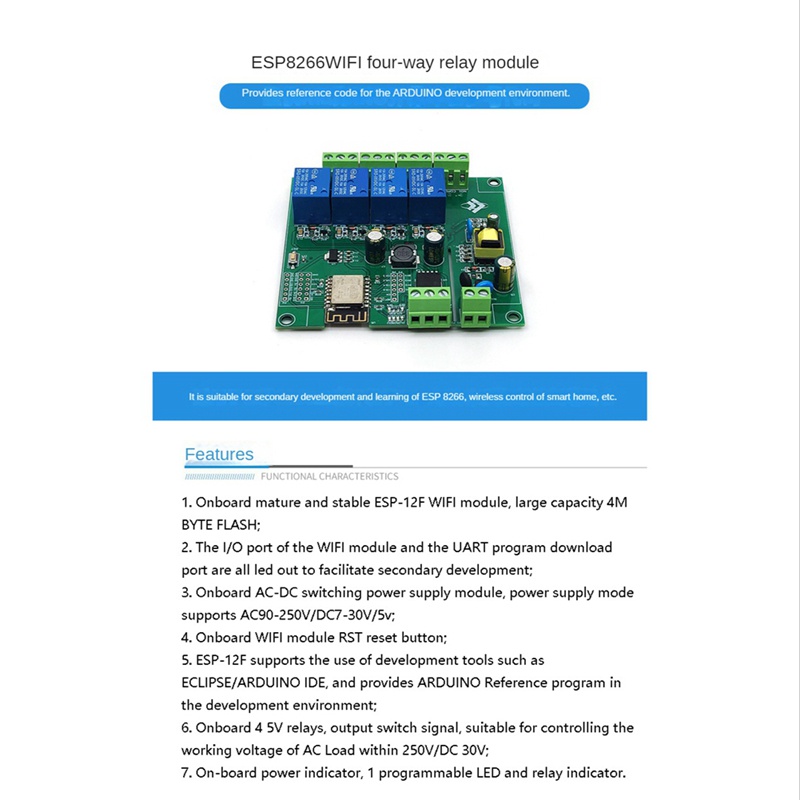

1. โมดูล wifi ESP-12F ที่มีความเสถียรผู้ใหญ่ออนบอร์ดและโมดูล wifi ESP-12F ที่เสถียรหน่วยความจำแฟลช 4 เมตรความจุสูง 2. พอร์ต I / O ของโมดูล WIFI และพอร์ตดาวน์โหลดโปรแกรม UART ทั้งหมดนำออกไปเพื่ออำนวยความสะดวกในการพัฒนาทุติยภูมิ 3. โหมดแหล่งจ่ายไฟรองรับ AC90-250V / DC7-30V / 5V; 3. โหมดแหล่งจ่ายไฟรองรับ DC7-28V / 5v; 4. ปุ่มรีเซ็ตแรกของโมดูล wifi บนบอร์ด 5. Esp-12f รองรับการใช้เครื่องมือพัฒนาเช่น eclipse / for Arduino ide และให้โปรแกรมอ้างอิงในสภาพแวดล้อมการพัฒนา Arduino 6. มีรีเลย์ 5v 4 ตัวบนบอร์ดซึ่งใช้เพื่อสลับสัญญาณเอาต์พุตและเหมาะสำหรับการควบคุมโหลดที่มีแรงดันไฟฟ้าที่ใช้งานได้อยู่ในช่วง AC 7. ไฟแสดงสถานะออนบอร์ด LED และรีเลย์ที่ตั้งโปรแกรมได้ 1 ดวง 7. ไฟแสดงสถานะการทำงานของออนบอร์ดและไฟแสดงสถานะรีเลย์ แหล่งจ่ายไฟ: ช่องสัญญาณ 4 ช่อง: AC90-250V / DC7-30V / 5V 8 ช่อง: DC5V / 7-28V ปากเขียน: Gnd, RX, TX และ 5V ของ ESP8266 จะเชื่อมต่อกับ GND, TX, RX และ 5V ของโมดูลพอร์ตอนุกรมภายนอกตามลำดับ ควรเชื่อมต่อ IO0 กับ GND เมื่อการดาวน์โหลดเสร็จสมบูรณ์ เมื่อทำการดาวน์โหลดเสร็จแล้ว ให้ปลดการเชื่อมต่อ IO0 และ GND หลังจากการดาวน์โหลดเสร็จสมบูรณ์ เอาท์พุทรีเลย์รีเลย์: Nc: ปลายปิดตามปกติเชื่อมต่อสั้น ๆ กับ COM ก่อนปิดรีเลย์ระงับหลังจากปิดเครื่อง Com: ขั้วต่อสาธารณะ; หมายเลข: สตาร์ทปกติรีเลย์จะถูกระงับก่อนที่จะปิดและเชื่อมต่อกับ COM สั้น ๆ หลังจากปิด สีของผลิตภัณฑ์: เขียว + น้ำเงิน วัสดุ: PCB + ส่วนประกอบอิเล็กทรอนิกส์ ขนาด: 93x87 มม สิ่งของในบรรจุภัณฑ์: โมดูลรีเลย์ไร้สาย WIFI 1 x ESP8266<br /> เฉพาะเนื้อหาแพ็คเกจด้านบนเท่านั้นไม่รวมผลิตภัณฑ์อื่น ๆ<br /> หมายเหตุ: การสะท้อนแสงและการแสดงผลที่แตกต่างกันอาจทำให้สีของรายการในภาพเล็กน้อย แตกต่างจากของจริง ข้อผิดพลาดที่อนุญาตคือ +/- 1-3 ซม.
