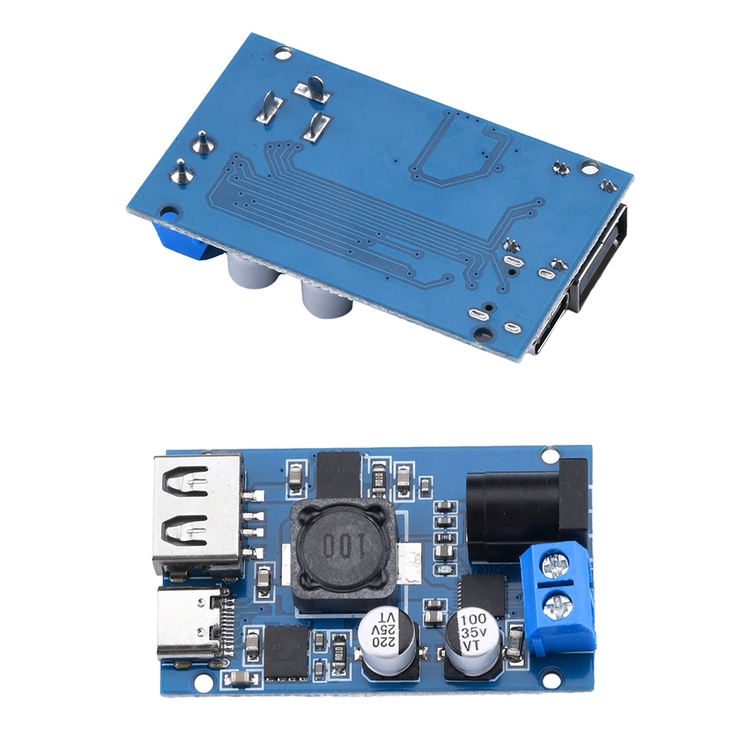

Pcbfun Dc8.2v-32v To Qc3.0/pd3.0/pps โมดูลชาร์จ Micro Usb type-c สําหรับรถยนต์

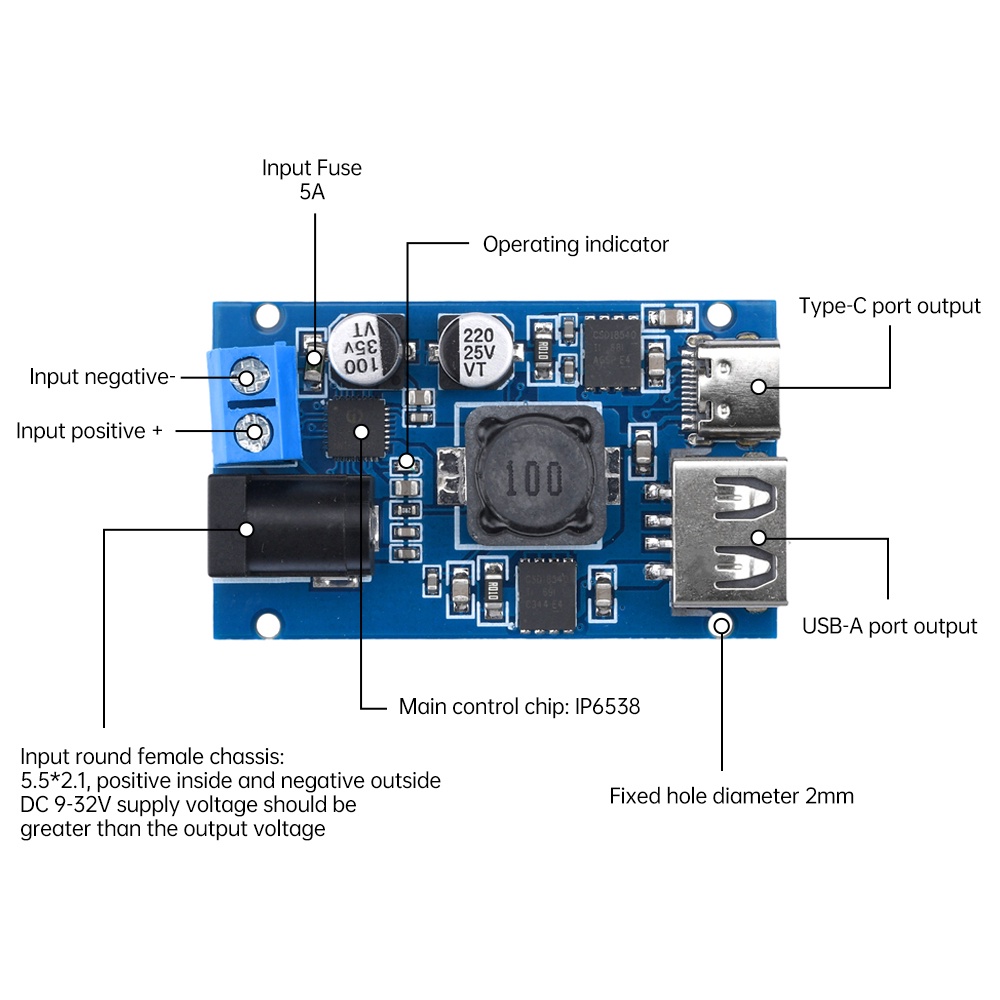

คุณสมบัติ: 1. โมดูลนี้รวมตัวแปลงแบบสวิทช์ลงแบบซิงโครนัสรองรับแรงดันไฟฟ้าอินพุต 8.2V ~ 32V และแรงดันขาออก 3V ~ 20V 2. การออกแบบพอร์ตคู่รองรับเอาต์พุต USB Type-C และ USB-a พร้อมกระแสไฟขาออกสูงสุด 4.8A 3. ติดตั้งท่อสวิตช์ไฟและทำงานที่ความถี่ในการสลับ 150KHZ 4. มีการป้องกันแรงดันไฟฟ้าเกินอินพุตการป้องกันแรงดันไฟฟ้าขาออกและการป้องกันไฟฟ้าลัดวงจรที่เอาต์พุต 5. รองรับโปรโตคอลหลายโปรโตคอลเอาต์พุต Type-C และโปรโตคอล USB PD2.0 / PD3.0 (PPS) พารามิเตอร์: ชิปควบคุมหลักของผลิตภัณฑ์: IP6538 แรงดันไฟฟ้าอินพุต: 8.2V-32V, แรงดันขาออก: 3V-20V (ประเภทขั้นบันได, ปรับโดยอัตโนมัติตามโปรโตคอลการชาร์จเร็วที่ตรงกัน) ฟังก์ชั่นชดเชยแรงดันขาออกแบบมีสาย: 50mV / A ความถี่ในการสลับ: 150KHZ โหลดเปล่า: เอาต์พุต USB-A 5V, USB-C ไม่มีเอาต์พุต: พอร์ตคู่พร้อมฟังก์ชั่นการแทรกและการตรวจจับการสกัดอัตโนมัติ ประสิทธิภาพการแปลง: ค่าปกติ: 96% (วัดเมื่อป้อนข้อมูล 12V และเอาต์พุต 5V) โปรโตคอลการสนับสนุนเอาต์พุต: Qc2.0 / QC3.0: 9V, 12V Pd2.0 / PD3.0: 5V / 3A, 9V / 3A, 12V / 2.25A, 15V, 20V 3.3v-11v / 3A (20mV / ขั้นตอน) โปรโตคอลการชาร์จเร็ว BC1.2 / FCP / AFC / FSCP / OPPO VOOC (VOOC ต้องใช้สายเคเบิลข้อมูลเฉพาะของ OPPO) การป้องกันย้อนกลับอินพุตอินพุต: ไม่มี (โปรดทราบว่าแหล่งจ่ายไฟโมดูลไม่ได้มาพร้อมกับการป้องกันย้อนกลับ โปรดยืนยันว่าขั้วบวกและขั้วลบเปิดอยู่อีกครั้งหรือเพิ่มทรานซิสเตอร์ 2 ขั้วด้วยตัวคุณเอง นอกจากนี้แรงดันแหล่งจ่ายไฟจะต้องสูงกว่าแรงดันโหลดขาออก!) วิธีการเดินสายอินพุต: 1. ขั้วสายไฟ (ระยะห่าง 5.08) 2. 2. ที่นั่ง DC (5521) รองรับ USB Type-C และ USB-A outputs รองรับแรงดันไฟฟ้า 5V, 9V, 12V, 15V และ 20V รองรับ PD2.0, PD3.0 (PPS) เอาท์พุทเอาต์พุต PPS รองรับ 3.3-21V, 20mV / ขั้นตอนเอาต์พุต PPS รองรับเอาต์พุตแรงดันไฟฟ้า 3.3-21V, 20mV / ขั้นตอน เอาต์พุตที่มีลักษณะ CV / CC (เอาต์พุตมากกว่าค่าที่กำหนด, เอาต์พุต CC ที่มีลักษณะเป็น CV / CC (เอาต์พุตปัจจุบันมากกว่าค่าที่ตั้งไว้, โหมด CC เอาต์พุต) ขนาด: โมดูลเปล่าบอร์ด: ยาว 50 * กว้าง 30 * สูง 15 มม โมดูล + เปลือกอะคริลิค: ยาว 50 * กว้าง 32 * สูง 22 มม. (ประกอบ) ข้อกำหนดโปรโตคอลการชาร์จเร็ว: รองรับเอาต์พุตพอร์ต Type-C PD รองรับเอาต์พุตพอร์ต Type-C PD รองรับโปรโตคอล BC1.2, Apple, Samsung รองรับ Qualcomm QC2.0 และ QC3.0 รองรับ MTK PE + 1.1 และ MTK PE + 2.0 โปรโตคอลการชาร์จเร็วของ Huawei FCP และ SCP รองรับโปรโตคอลการชาร์จเร็วของ Huawei โปรโตคอลการชาร์จอย่างรวดเร็วของ Samsung AFC โปรโตคอลการชาร์จเร็ว (SFCP) รองรับโปรโตคอลการชาร์จเร็ว OPPO VOOC ข้อควรระวัง: โปรโตคอลการชาร์จเร็วเป็นรายการสนับสนุนจากซัพพลายเออร์ชิป ในการดำเนินการจริงลูกค้าอาจไม่สามารถเปิดใช้งานการชาร์จอย่างรวดเร็วได้อย่างราบรื่น รองรับพิธีสารแหล่งจ่ายไฟสายเคเบิลและอุปกรณ์ไฟฟ้าโทรศัพท์มือถือหรือไม่โปรดตรวจสอบว่ารองรับพิธีสารของแหล่งจ่ายไฟสายเคเบิลและอุปกรณ์ไฟฟ้าโทรศัพท์มือถือหรือไม่ เราไม่สัญญาว่าจะเปิดใช้งานการชาร์จที่รวดเร็วทั้งหมดและฟังก์ชั่นการตรวจจับปลั๊กและถอดปลั๊กอัตโนมัติสองพอร์ตโดยอัตโนมัติ คำเตือนประเภท: 1. อินพุตต้องใช้ไฟ DC และห้ามใช้ไฟ AC โดยเด็ดขาด! 2. สามารถใช้พอร์ต USB-A และพอร์ต Type-C พร้อมกันได้ แต่ในขณะนี้สามารถใช้เอาต์พุต 5V เท่านั้นและไม่สามารถเปิดใช้งานการชาร์จอย่างรวดเร็วได้! 3. ด้วยเหตุผลด้านความปลอดภัยเมื่อเชื่อมต่อพอร์ต C เพื่อการชาร์จที่รวดเร็วพยายามอย่าเชื่อมต่อโหลด 5V เข้ากับพอร์ต USB-a เนื่องจากมีความเป็นไปได้ที่จะเผาโหลด เมื่อใช้ทั้งสองพอร์ตพร้อมกันขอแนะนำให้เชื่อมต่อพอร์ต USB-A ก่อนจากนั้นจึงใช้พอร์ต C เพื่อใช้งาน แพคเกจรวม: แพคเกจรวม: ชุดที่ 1: ชุดที่ 1: โมดูล 1X ชุดที่ 2: โมดูล 1X เปลือกอะคริลิค 1X (ต้องประกอบเอง)
