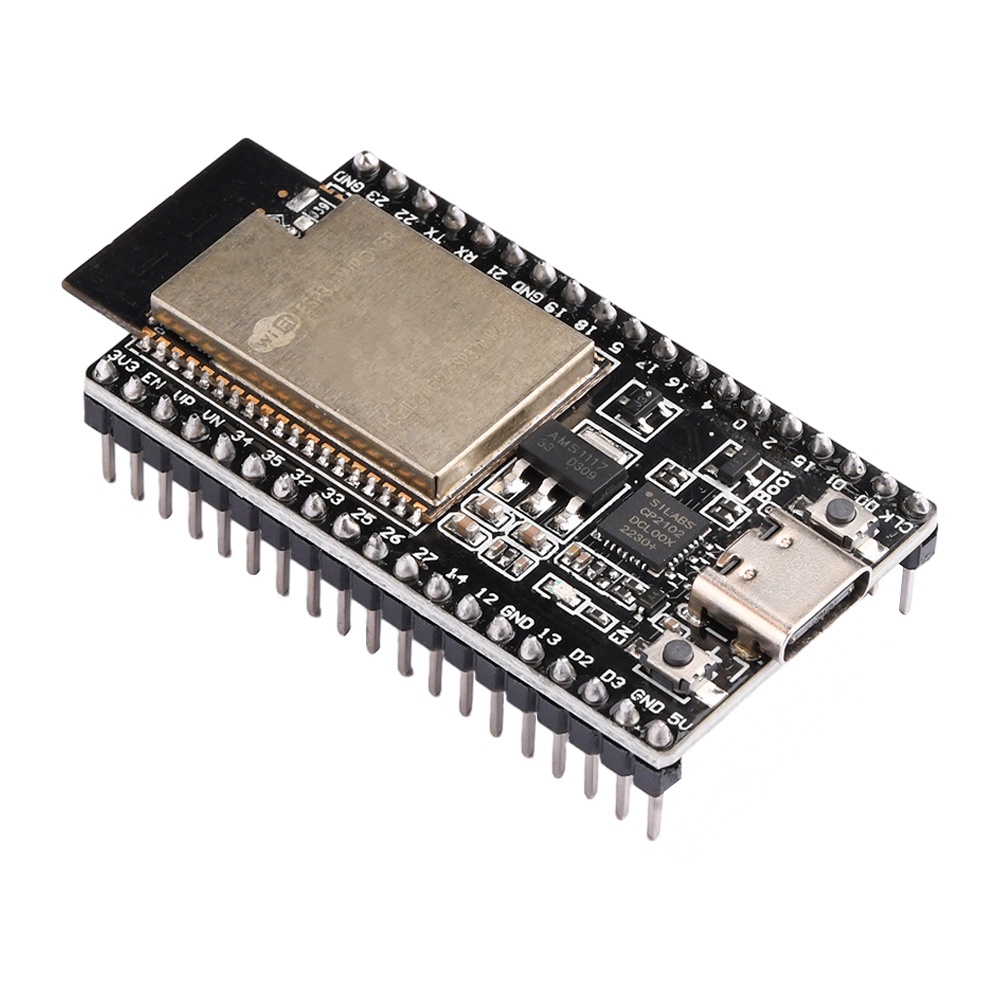

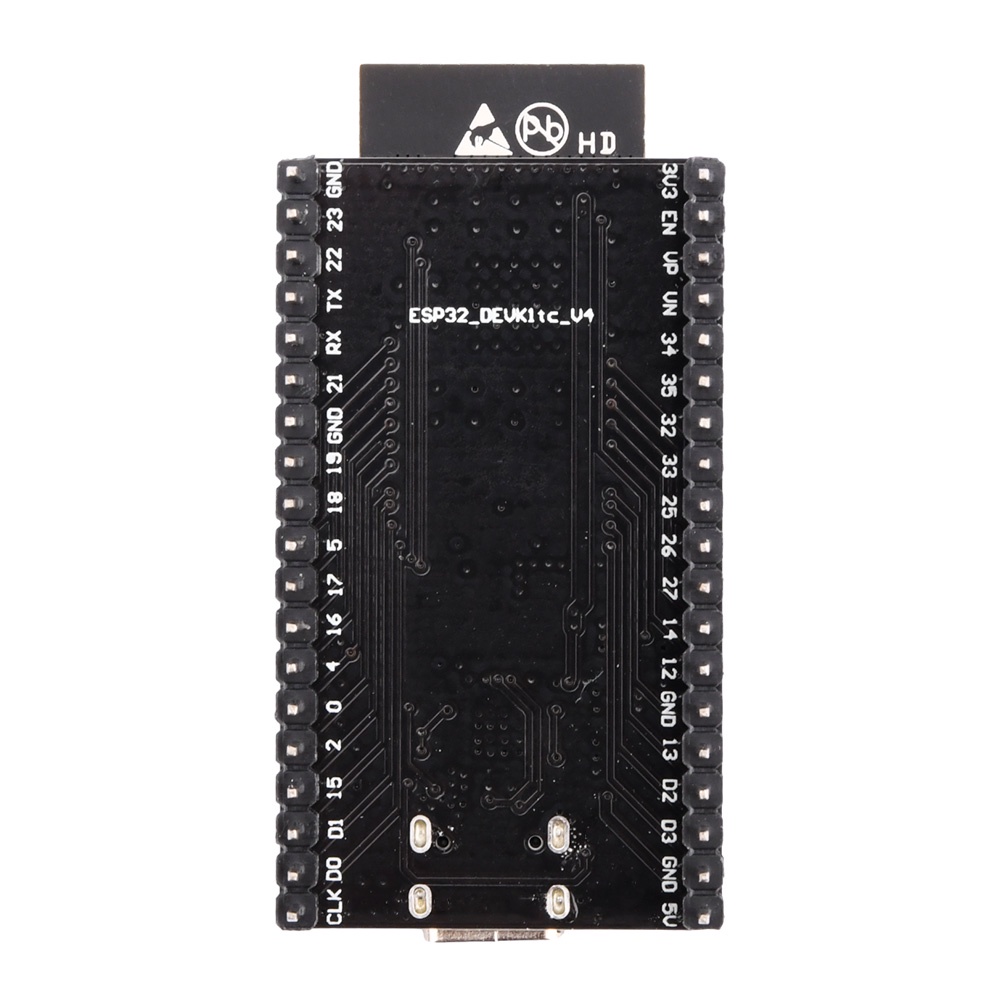

บอร์ดพัฒนา ESP32-DevKitC-32D/32U/WROVER 38Pin TYPE-C WiFi บลูทูธ โมดูล

คุณสมบัติ: 1. บอร์ดพัฒนา ESP32 DevKitC ใช้อินเทอร์เฟซ TYPE-C หลักและเมนบอร์ดสามารถติดตั้งโมดูล ESP32: ESP-WROOM-32, ESP-WROOM-32D, ESP-WROOM-32U, ESP32 WROVER 2. บอร์ดพัฒนา ESP32 ระดับเริ่มต้นพร้อมหมุด ESP32 ในตัวที่ง่ายต่อการเชื่อมต่อและใช้งานและสามารถเสียบเข้ากับบอร์ดขนมปังได้อย่างง่ายดาย 3. Devkitc เป็นบอร์ดพัฒนาขนาดเล็กที่ใช้โมดูล ESP32 รองรับฟังก์ชั่น Wi Fi และ Bluetooth พร้อมอุปกรณ์ต่อพ่วงที่หลากหลายช่วยให้ผู้ใช้สามารถพัฒนาผลิตภัณฑ์ได้อย่างง่ายดาย 4. Ldo ออนบอร์ดนำออกและสามารถจ่ายไฟให้กับส่วนประกอบภายนอกได้ กลุ่มอุปกรณ์ต่อพ่วงที่แตกต่างกันเพื่อช่วยให้ผู้ใช้เริ่มต้นใช้งานกับการพัฒนาผลิตภัณฑ์ได้อย่างง่ายดาย 5. Esp32 DevKitC มีประสิทธิภาพ RF ที่ยอดเยี่ยมและผู้ใช้ไม่จำเป็นต้องพิจารณาการออกแบบ RF และเสาอากาศเมื่อออกแบบและพัฒนาแอปพลิเคชัน ข้อกำหนดของระบบพื้นฐานรวมอยู่ในบอร์ดแล้วและผู้ใช้จำเป็นต้องเชื่อมต่อสาย USB เพื่อดำเนินการพัฒนาต่อไปเท่านั้น พารามิเตอร์พารามิเตอร์: คณะกรรมการพัฒนา ESP32 DevKitC: โมดูลที่ใช้ ESP32 En: ปุ่มรีเซ็ต บูต: ปุ่มดาวน์โหลด กดปุ่มบูตค้างไว้ในขณะที่กดปุ่ม EN หนึ่งครั้ง (อย่าปล่อยปุ่มบูตในเวลานี้) เพื่อเข้าสู่โหมด "ดาวน์โหลดเฟิร์มแวร์" และดาวน์โหลดเฟิร์มแวร์ผ่านพอร์ตอนุกรม สะพาน USB-to-UART แบบชิปเดียว ที่สามารถให้อัตราการส่งข้อมูลสูงสุดถึง 3 Mbps อินเทอร์เฟซ TYPE-C: อินเทอร์เฟซ TYPE-C ซึ่งสามารถใช้เป็นแหล่งจ่ายไฟสำหรับแผงวงจรหรือเป็นอินเทอร์เฟซการสื่อสารระหว่าง PC และโมดูล ESP32-WROOM-32 การสื่อสาร: 2.4 GHz Wi Fi + Bluetooth โปรเซสเซอร์: Xtensa @ 32 Bit LX6 โปรเซสเซอร์ดูอัลคอร์ประสิทธิภาพสูงโปรเซสเซอร์ร่วมพลังงานต่ำพิเศษ: โปรเซสเซอร์ Xtensa @ 32 Bit LX6 dual core ประสิทธิภาพสูงโปรเซสเซอร์ร่วมพลังงานต่ำพิเศษ อุปกรณ์ต่อพ่วงหลายชิ้น: ด้วยประสิทธิภาพการใช้พลังงานที่ดีที่สุดประสิทธิภาพ RF เสถียรภาพความคล่องตัวและความน่าเชื่อถือเหมาะสำหรับสถานการณ์การใช้งานต่างๆและข้อกำหนดการใช้พลังงานที่แตกต่างกัน คณะกรรมการการพัฒนาสามารถเลือกได้จากสามวิธีการจ่ายไฟต่อไปนี้: แหล่งจ่ายไฟอินเทอร์เฟซ TYPE-C (ค่าเริ่มต้น) แหล่งจ่ายไฟพิน 5V / GND แหล่งจ่ายไฟพิน 3V3 / GND ขนาด: 54.4 * 27.9 มม Esp-wroom-32d: ชิป ESP32-D0WD Spi: แฟลช 32 Mbit, 3.3 V ออสซิลเลเตอร์คริสตัล: 40 MHz เสาอากาศ PCB ภายใน: เสาอากาศ PCB ออนบอร์ด โปรโตคอล Wi Fi: 802.11 b / g / n (802.11n ความเร็วสูงสุด 150 Mbps) การรวม A-MPDU และ A-MSDU รองรับช่วงเวลาการป้องกัน 0.4 μ s ช่วงความถี่ 2412~2484 MHz โปรโตคอลบลูทู ธ: สอดคล้องกับมาตรฐาน BT v4.2 BR / EDR และ BT LE ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และตัวปล่อยคลาส 3; AFHF: ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และ Class-3 ออสซิลเลเตอร์คริสตัลในตัว: 40 MHz crystal oscillator แฟลช SPI ในตัว 1:4 MB แรงดันไฟฟ้า / แหล่งจ่ายไฟที่ใช้งานได้: 3.0 V ~ 3.6 V กระแสไฟฟ้าทำงานเฉลี่ย: 80 mA กระแสไฟขั้นต่ำ: 500 mA ช่วงอุณหภูมิสภาพแวดล้อมการทำงานที่แนะนำ: -40 ℃~+85 ℃ Esp-wroom-32u: ชิป ESP32-D0WD Spi: แฟลช 32 Mbit, 3.3 V ออสซิลเลเตอร์คริสตัล: 40 MHz เสาอากาศภายนอก: ขั้วต่อเสาอากาศภายนอกซึ่งจำเป็นต้องใช้ร่วมกับเสาอากาศภายนอก โปรโตคอล Wi Fi: 802.11 b / g / n (802.11n ความเร็วสูงสุด 150 Mbps) การรวม A-MPDU และ A-MSDU รองรับช่วงเวลาการป้องกัน 0.4 μ s ช่วงความถี่ 2412~2484 MHz โปรโตคอลบลูทู ธ: สอดคล้องกับมาตรฐาน BT v4.2 BR / EDR และ BT LE ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และตัวปล่อยคลาส 3; AFHF: ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm; Class-1, Class-2 และ Class-3 ออสซิลเลเตอร์คริสตัลในตัว: 40 MHz crystal oscillator แฟลช SPI ในตัว 1:4 MB แรงดันไฟฟ้า / แหล่งจ่ายไฟที่ใช้งานได้: 3.0 V ~ 3.6 V กระแสไฟฟ้าทำงานเฉลี่ย: 80 mA กระแสไฟขั้นต่ำ: 500 mA ช่วงอุณหภูมิสภาพแวดล้อมการทำงานที่แนะนำ: -40 ℃~+85 ℃ โรเวอร์ ESP32: แรงดันไฟฟ้า: 2.3V ~ 3.6V ความถี่: 2.4GHz ~ 2.5GHz: 2.4GHz ~ 2.5GHz ประเภทการติดตั้ง: SMT อัตราข้อมูล: 150Mbps โปรโตคอล: 802.11b / g / n ความจุในการจัดเก็บ: 4MB โปรโตคอล Wi Fi: 802.11 b / g / n (802.11n ความเร็วสูงสุด 150 Mbps) การรวม A-MPDU และ A-MSDU รองรับช่วงเวลาการป้องกัน 0.4 μ s ช่วงความถี่ 2412~2484 MHz โปรโตคอลบลูทู ธ: สอดคล้องกับ Bluetooth V4.2 BR / EDR และมาตรฐานบลูทู ธ พลังงานต่ำ ตัวรับสัญญาณ NZIF ที่มีความไว -97 dBm คลาส 1, คลาส 2 และ คลาส 3 ปล่อย เอเอฟเอช อินเทอร์เฟซโมดูลโมดูลโมดูล: การ์ด SD, UART, SPI, SDIO, I2C, LED PWM, มอเตอร์ PWM, I2S, IR, ตัวนับชีพจร, GPIO, เซ็นเซอร์สัมผัสแบบ capacitive, ADC, DAC, TWAI ® เช่น โปรโตคอล ISO 11898-1 (เข้ากันได้กับโปรโตคอล ISO 11898-1) ข้อกำหนด 2.0) เซ็นเซอร์ฮอลล์: เซ็นเซอร์บนชิป: เซ็นเซอร์ฮอลล์ ออสซิลเลเตอร์คริสตัลในตัว: 40 MHz crystal oscillator แฟลช SPI ในตัว: 4 MB Psram ในตัว: 8 MB แรงดันใช้งาน / แรงดันไฟฟ้า: 2.3 V ~ 3.6 V กระแสไฟฟ้าทำงาน: เฉลี่ย: 80 mA กระแสไฟต่ำสุด 500 mA แนะนำสภาพแวดล้อมการทำงานอุณหภูมิ -40 ℃855 ถึง 85 ℃ แพ็คเกจรวม: บอร์ดพัฒนา 1X บอร์ดพัฒนา 1X
